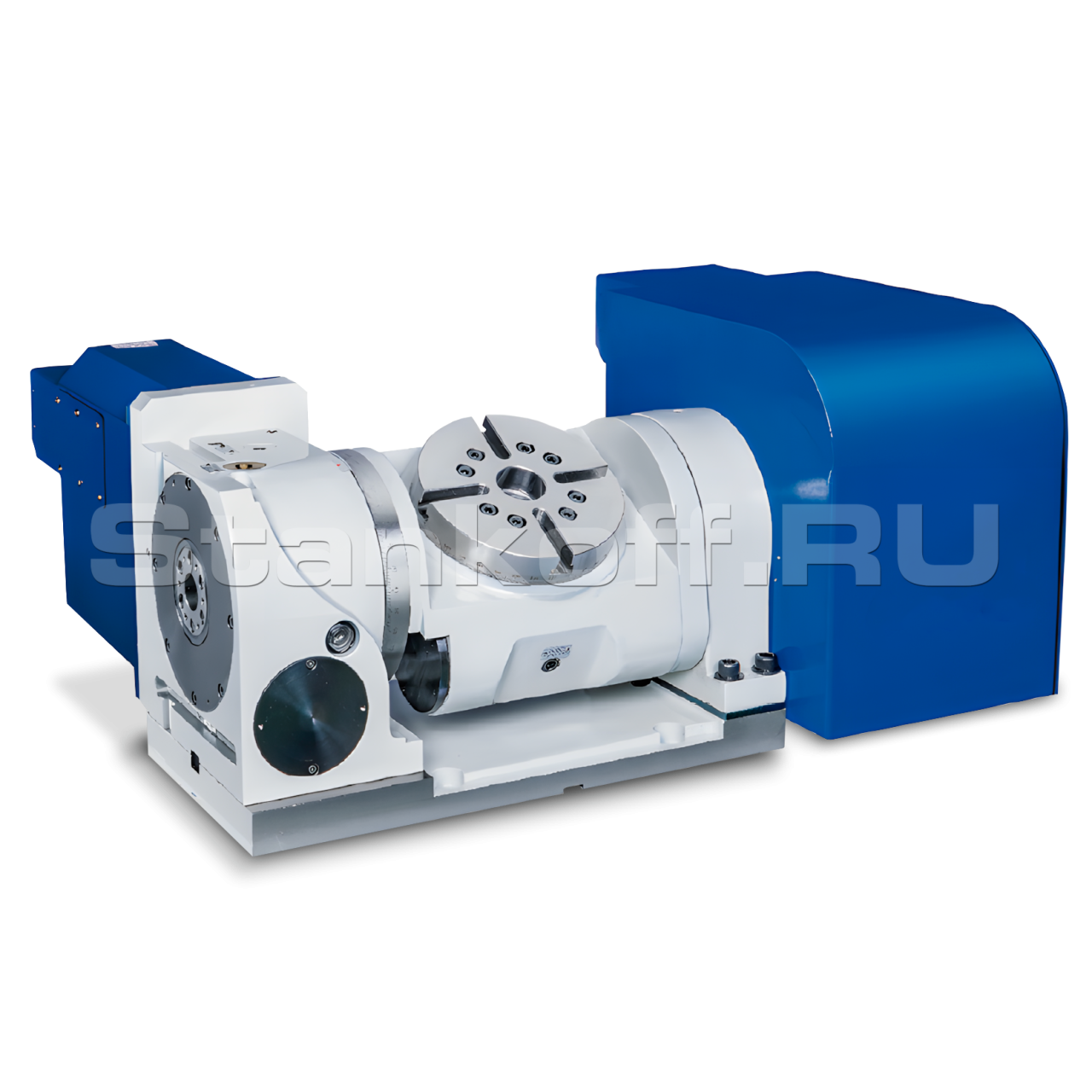

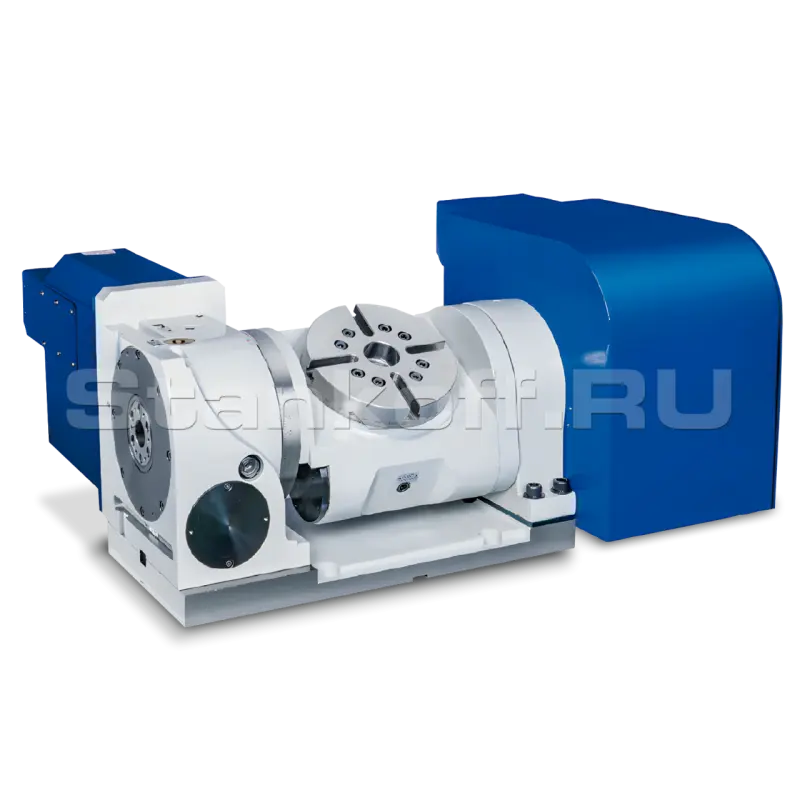

Наклонно-поворотный стол с ЧПУ TDNC-210

Детальное описание

Наклонно-поворотный стол с ЧПУ TDNC-210 — это устройство, обеспечивающее станку дополнительные оси движения, что значительно расширяет его технологические возможности. Благодаря управляемому наклону и повороту стола можно выполнять обработку под различными углами и в нескольких плоскостях без переустановки заготовки, а также расширять номенклатуру выполняемых изделий, включая детали со сложной геометрией.

Рабочая область

Диаметр стола, мм	210
Диаметр центрального отверстия стола, мм	40H7
Сквозной диаметр центрального отверстия, мм	40
Высота стола, мм	240/170
Ширина Т-образного паза, мм	12H7
Макс. рабочий ход, мм	260
Ширина направляющей планки, мм	18H7
Крутящий момент зажима, кг-м	60
Передаточное отношение	1:90
Макс. скорость (при 2000 об/мин двигателя), об/мин	22,2
Минимальный угол установки, °	0,001
Диапазон углов наклона, град.	±110
Точность позиционирования (индексации), сек.	60
Повторяемость, сек.	6
При пневмозажиме (5–7 кг/см²), кг-м	60
Горизонтальная нагрузка, кг	65
Нагрузка при наклоне (0–90°), кг	50
Осевое усилие (F), Н (кгс)	7000
Изгибающий момент горизонтальный (F × L), Н·м (кгс·м)	300
Изгибающий момент вертикальный (F × L), Н·м (кгс·м)	350
Допустимый крутящий момент червячной передачи, Н·м (кгс·м)	170
Допустимый момент инерции, кг·м²	0,25
Вес стола (без двигателя), кг	145
