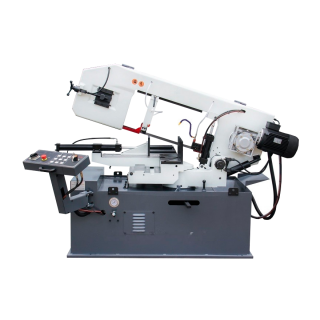

Гидравлический ленточнопильный станок с серво мотором STALEX BS-460G SERVO

Детальное описание

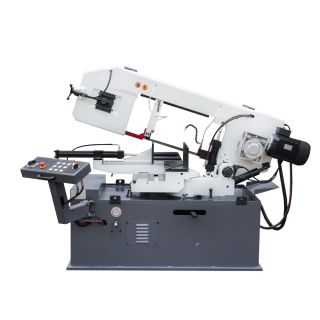

Модель Stalex BS-460G-JC SERVO является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.

Основные элементы

- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
- Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

Процесс пиления

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников.
- Регулировка угла поворота вдоль шкалы.
- Регулируемая подача СОЖ в зону резания.

Гидравлические тиски

Раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Режим работы

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»

Особенности станка

Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.

В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.

Зубчатый привод

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

Гидростанция

Регулировка гидравлических тисков, отвечает за усилие зажатия тисков.

Предохранительный датчик при снятии заднего кожуха рамы.

Мощность двигателя, кВт	3,7 (3-х фазный), термозащита перегрузки двигателя
Скорость двигателя, об/мин	300-1500
Мощность гидравлической станции, кВт	0,75
Мощность охлаждающего насоса, Вт	45
Вращение пилы	От -45 до +60 градусов
Привод	Зубчатый (червячная передача)
Скорость резания, м/мин	19-94
Рабочая зона	+90°, ±45°, +60°
Размеры для углов +90°, ±45°, +60°	330, 305, 205; 460х250, 305х250, 205х250
Угол разворота рамы	90°
Рабочая высота стола, мм	850
Объём гидравлического бака, л	20
Объём бака СОЖ, л	30
Габариты ленты, мм	34х1,1х3960
Размер упаковки, мм	2310х1070х1630
Масса нетто/брутто, кг	750/830
