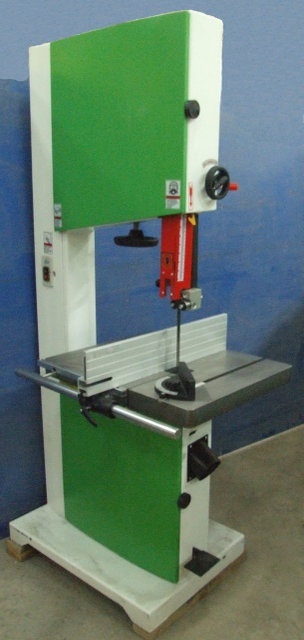

Ленточнопильный станок MJ345Е
Детальное описание
Ленточнопильный станок, применяется для распиловки мебельных щитов, брусьев, досок и древесных материалов, ДСП, ДВП и пр. Наиболее широкое применение находит в мебельной промышленности, для выпиливания криволинейных заготовок сложной формы, для деления и раскроя.
Режущий инструмент ленточная пила, натянутая на шкивах. Один из шкивов — ведущий, другой ведомы, который снабжен устройством для натяжения пилы. Привод крутящего момента осуществляется с электродвигателя посредством клиноременной передачи.
Отличительные особенности
- литой чугунный стол;
- наклон рабочего стола: 0 - 45°;
- чугунные шкивы;
- педаль для торможения шкивов;
- рычаг для быстрой смены пильного полотна.
Схема обработки
Конструктивные особенности
Литые износостойкие шкивы

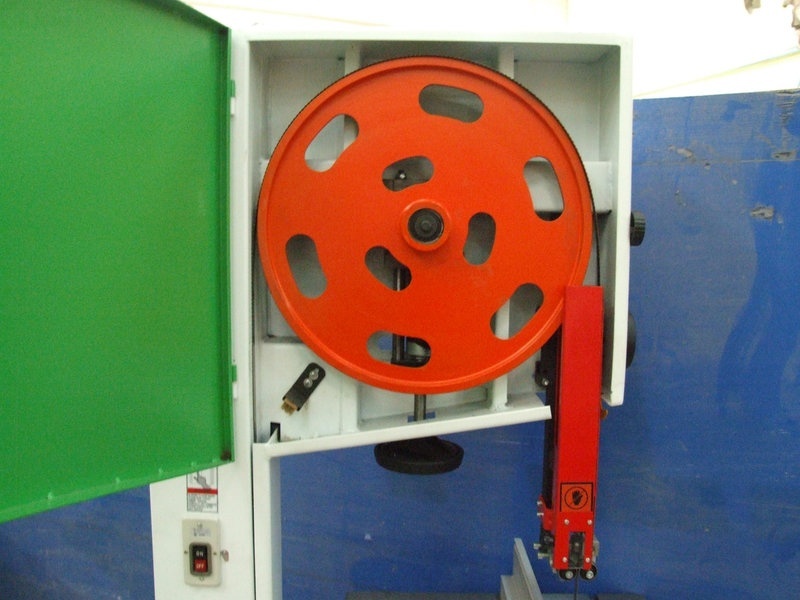

Литые износостойкие шкивы из чугуна обладают большой массой и инерцией, поэтому пила ведет себя стабильно при резании и входе в заготовку.Ременная передача

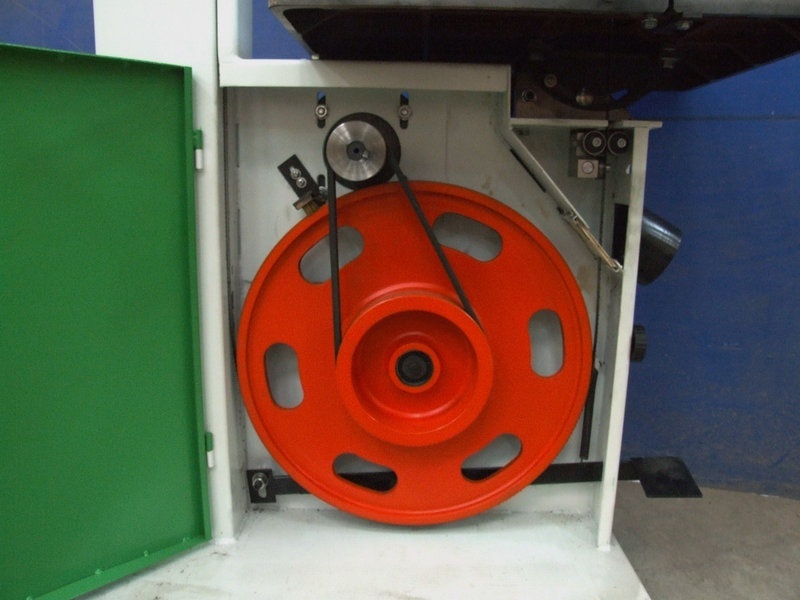

Ременная передача привода с электродвигателя на вал нижнего шкива. На нижнем шкиве предусмотрена педаль торможения шкива и ленты.Угловой упор

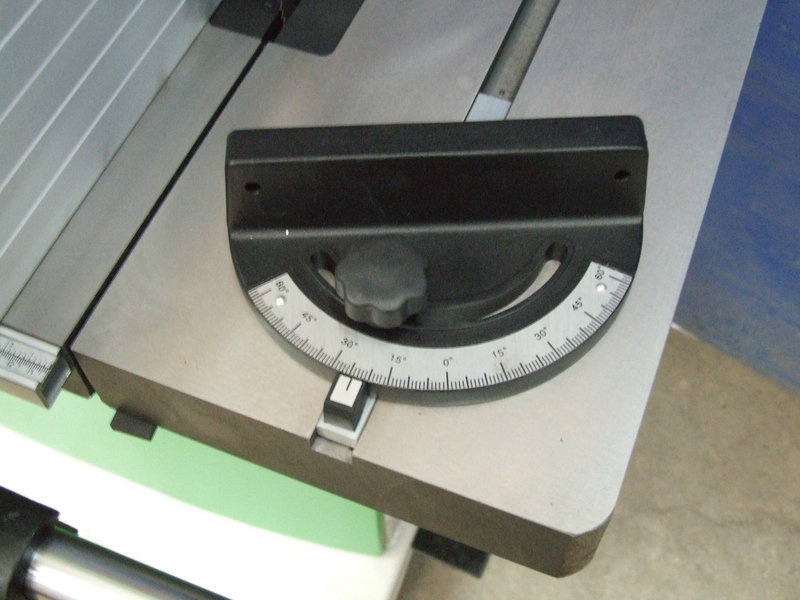

Также станок укомплектован угловым упором транспортирного типа для распиловки под углом в горизонтальной плоскости.Защитный кожух
Защитный кожух пилы установлен для безопасности работы на станке.Направляющие подшипники
Направляющие подшипники сверху и снизу стола. Придают пиле устойчивость во время пиления, повышая точность реза и увеличивая срок службы пильного полотна. Удаление стружки через аспирационный патрубок.Наклон на 45°

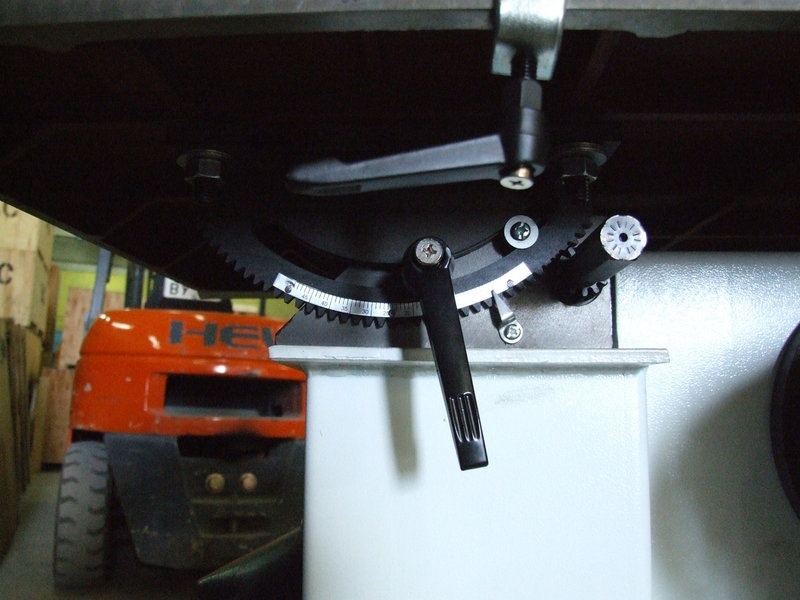

Литой чугунный стол имеет возможность наклона на 45°. В комплекте толкатель для безопасности работы на станке.Асинхронный двигатель

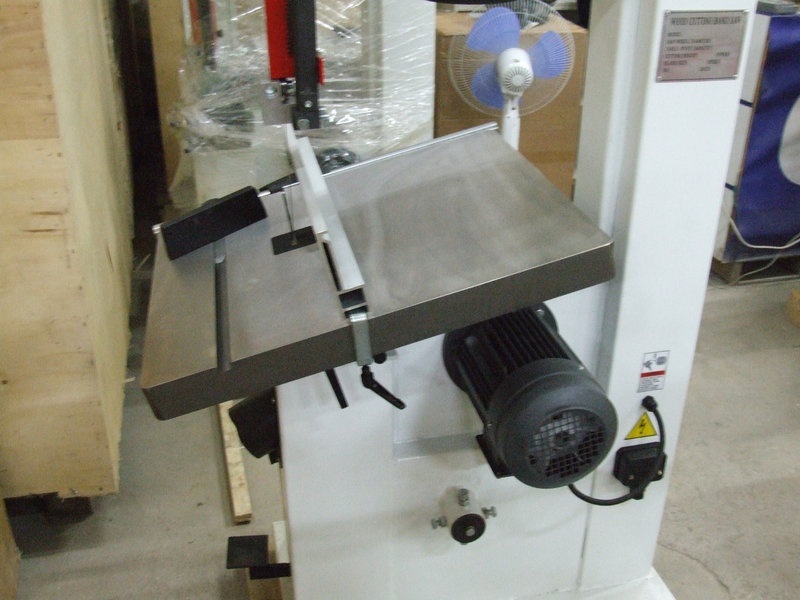

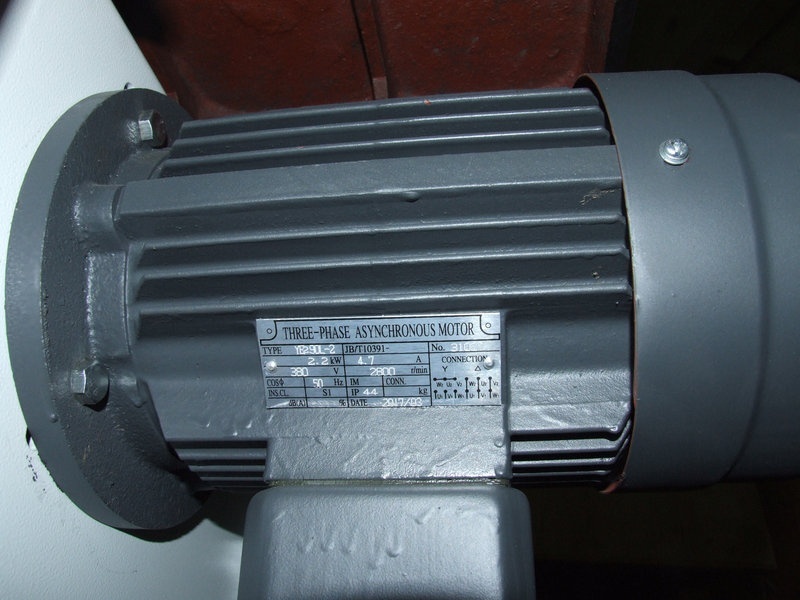

Надежный асинхронный двигатель 2,2 кВт.Направляющая линейка

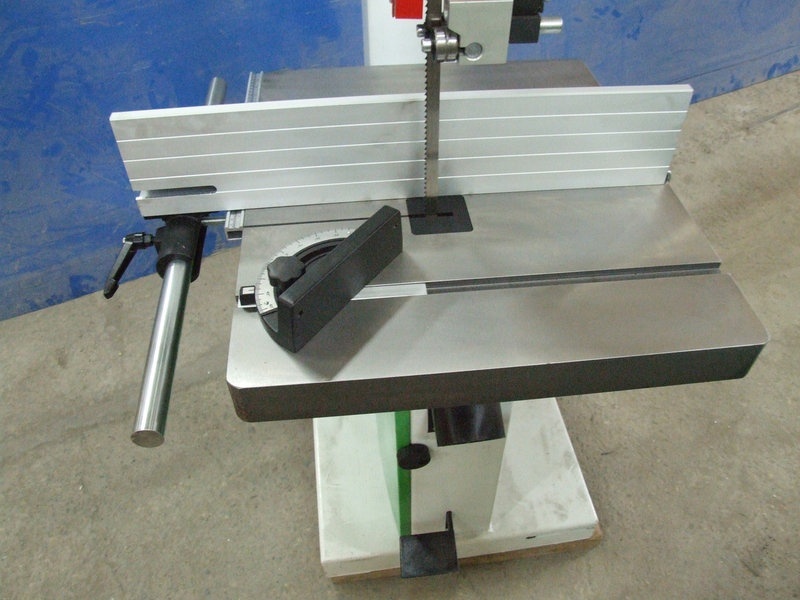

Направляющая линейка на столе имеет миллиметровую шкалу.Маховик

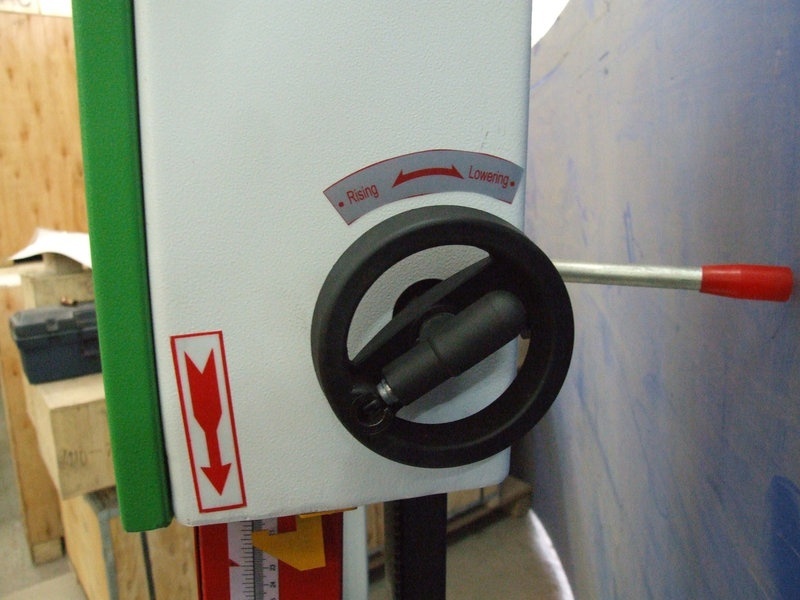

Настройка натяжения пилы – с помощью маховика над столом.| Размер стола, мм | 580х540 |
| Максимальная ширина пилы, мм | 34 |
| Частота вращения шкива, об/мин | 1000 |
| Диаметр шкивов, мм | 500 |
| Размеры ленточной пилы, мм | 3960х16х0,65 |
| Скорость резания, м/мин | 20 |
| Угол наклона рабочего стола, градусов | 0-45 |
| Высота пропила, мм | 335 |
| Напряжение, В | 220/380 |
| Мощность электродвигателя, кВт | 2,2 |
| Размеры в упаковке, мм | 1050х650х2250 |
| Вес, кг | 250 |
| Объём, м³ | 0,85 |
