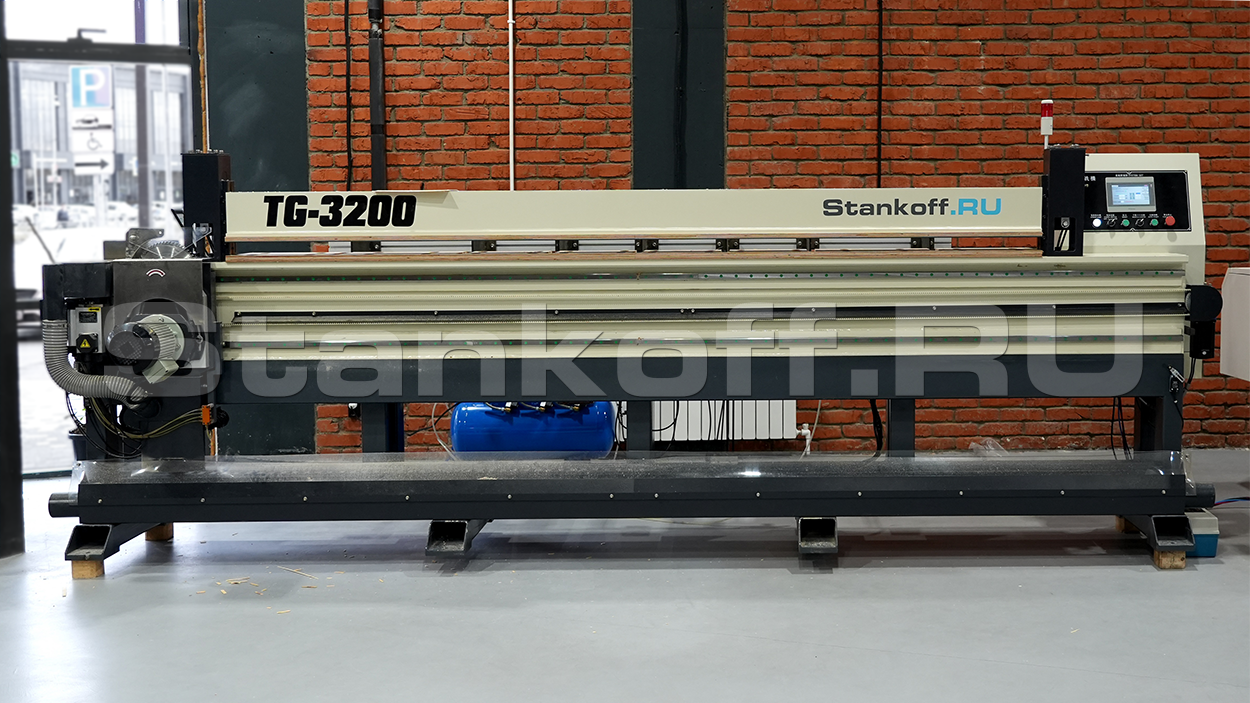

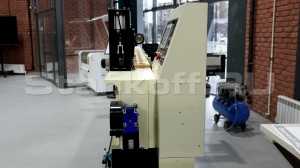

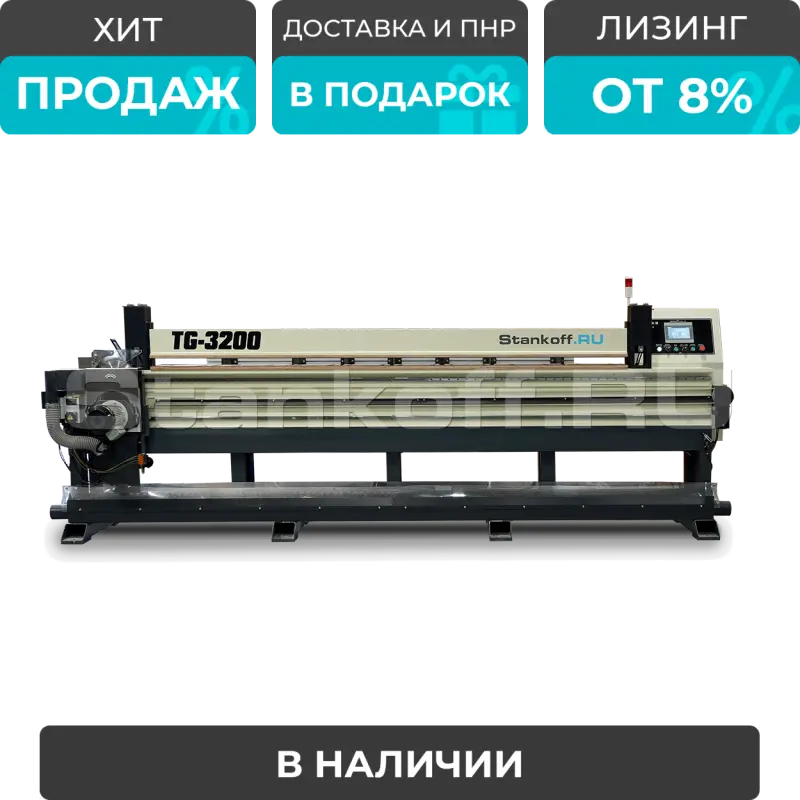

Станок для пиления и прифуговки шпона (Фурнирная пила) TG-3200

Детальное описание

Станок для пиления и прифуговки шпона TG-3200 — классическое решение для подготовки к сшивке. Процесс состоит из двух этапов: первичная обработка пилой (черновая) и последующая фрезеровка (чистовая). Предназначен для выравнивания кромки пакета шпоновых листов перед сшивкой.

Особенности

Надежная, усиленная конструкция обеспечивает стабильную и качественную обработку;

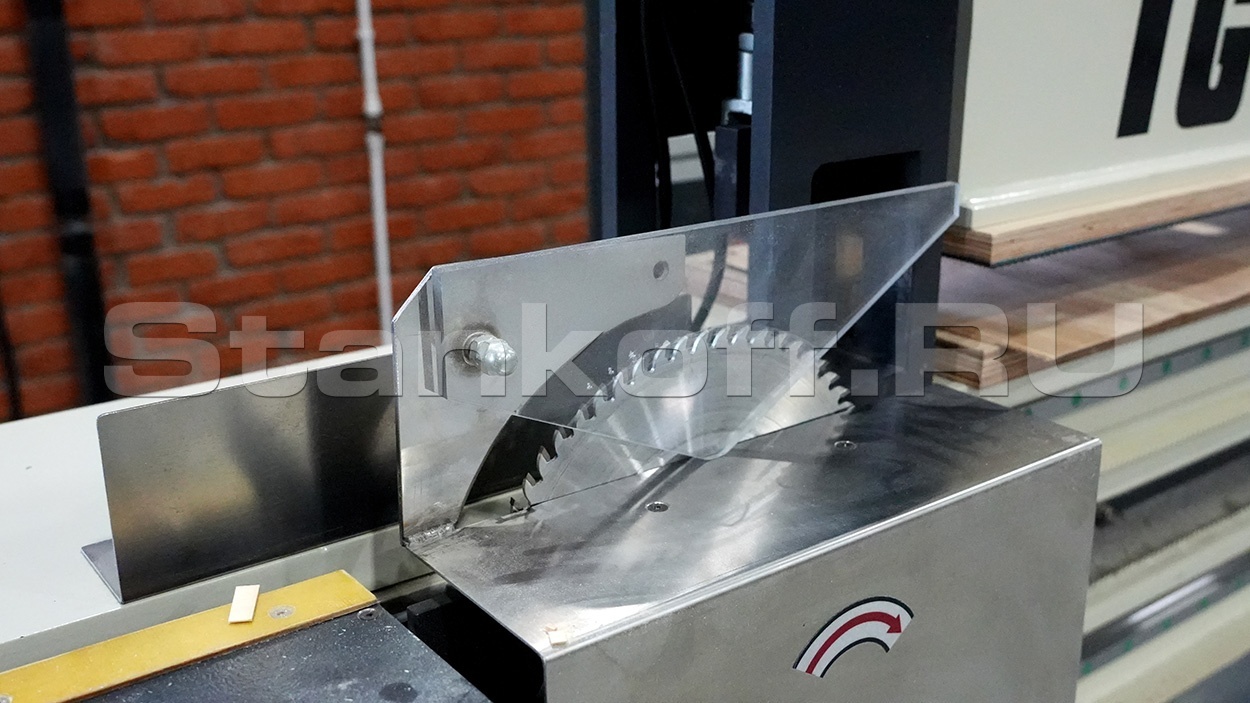

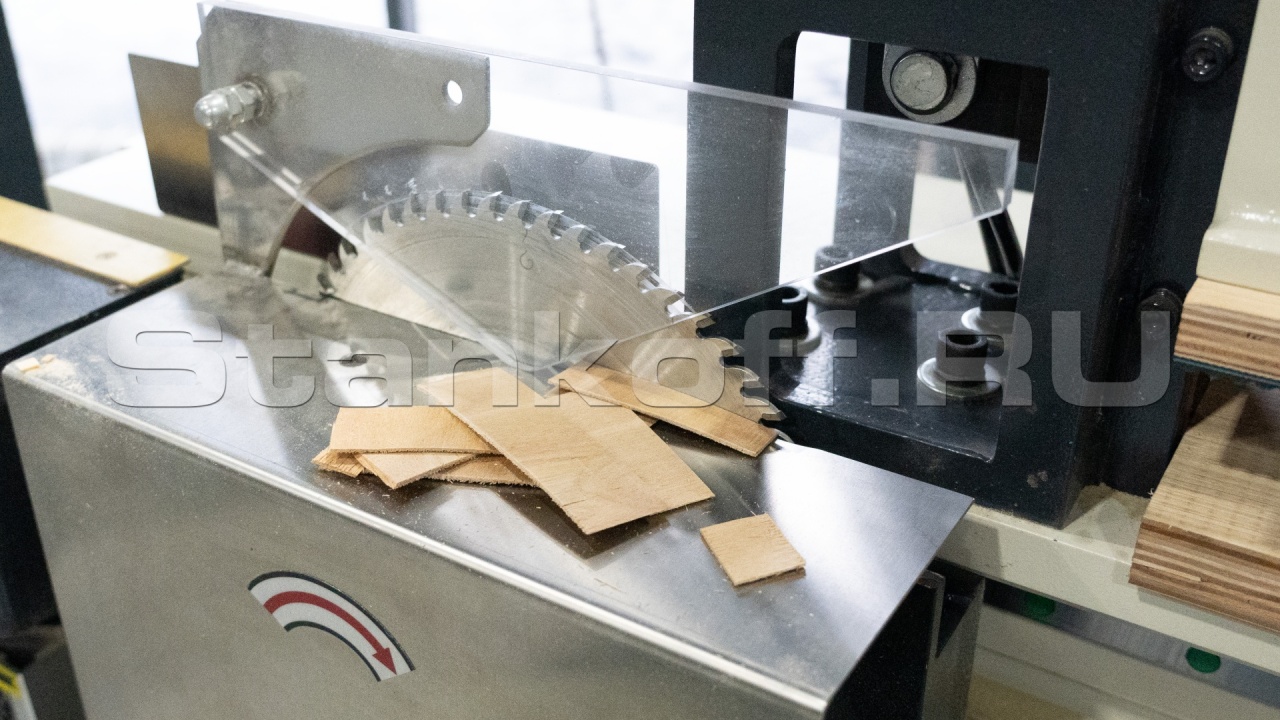

Используются пильный диск и насадная фреза — затачиваются проще, чем гильотинные ножи;
Автоматическая равномерная подача по призматическим направляющим повышает точность и повторяемость.

Конструктивные особенности

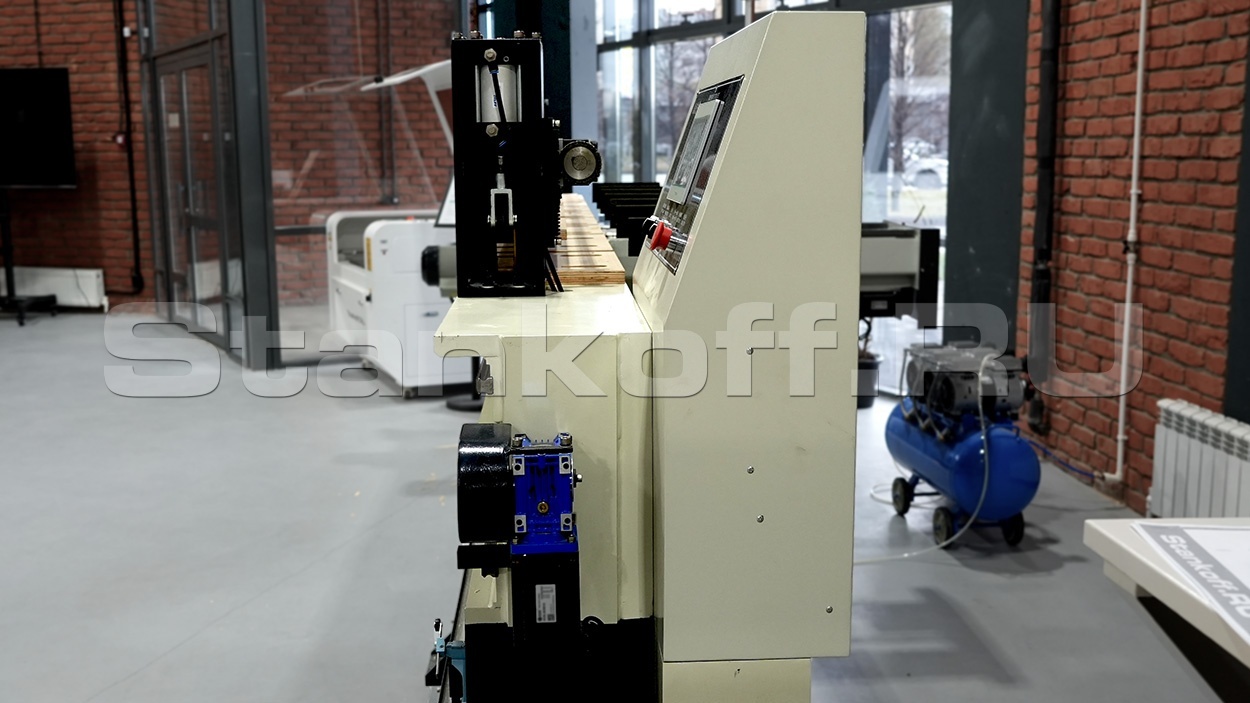

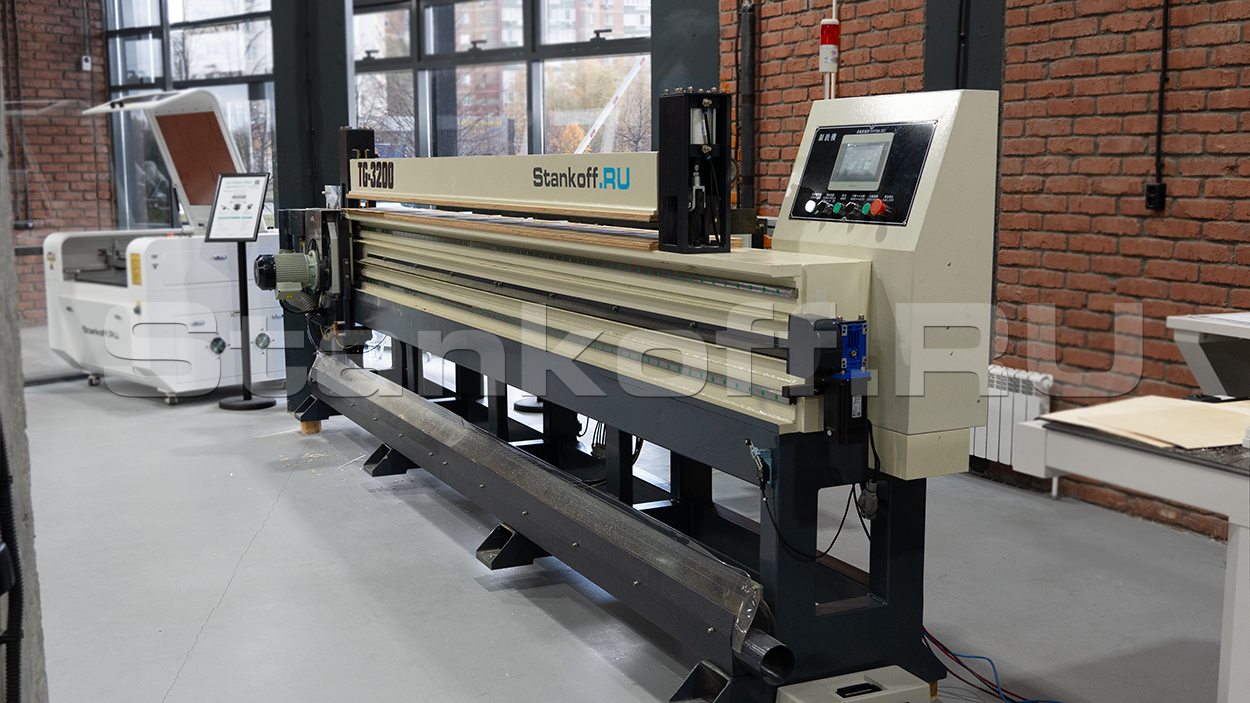

Панель управления

Панель управления станком оснащена сенсорным экраном с интерфейсом на русском языке.

Концевой выключатель

Предназначен для установки ширины реза.

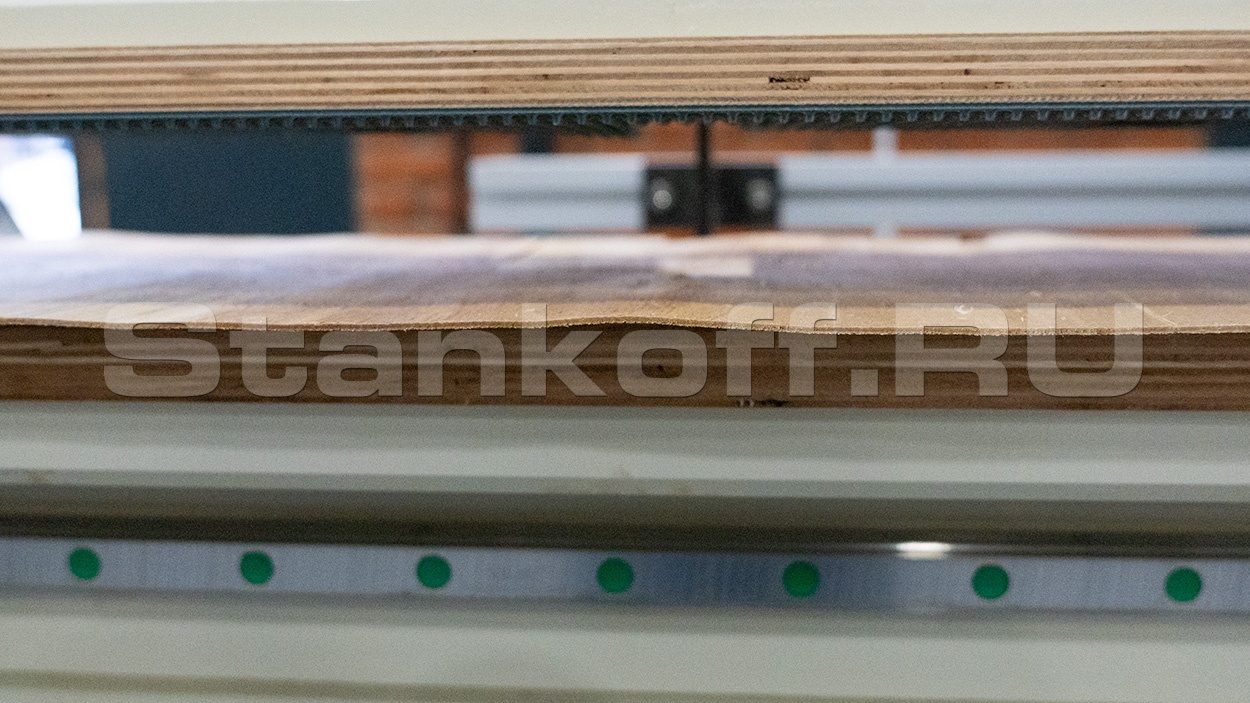

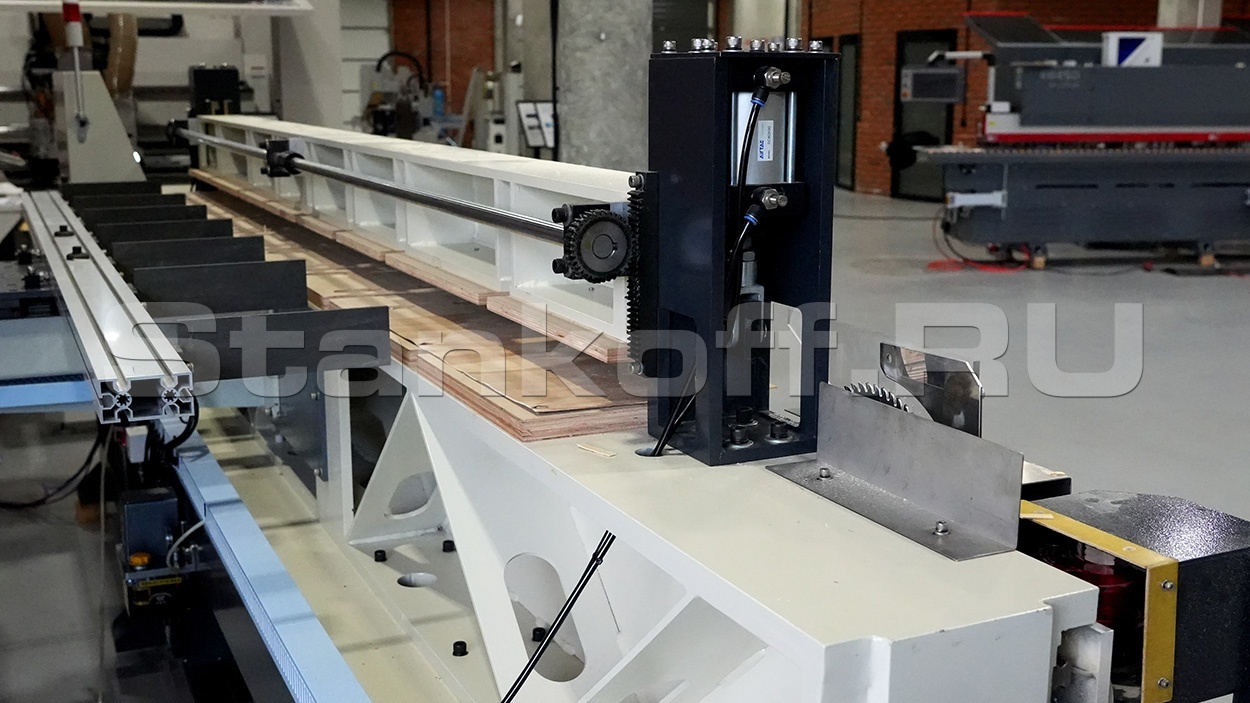

Пневматическая фиксация пачки шпона

Пневматическая фиксация пачки шпона удерживает листы неподвижно во время резки, чтобы обеспечить точность и качество реза.

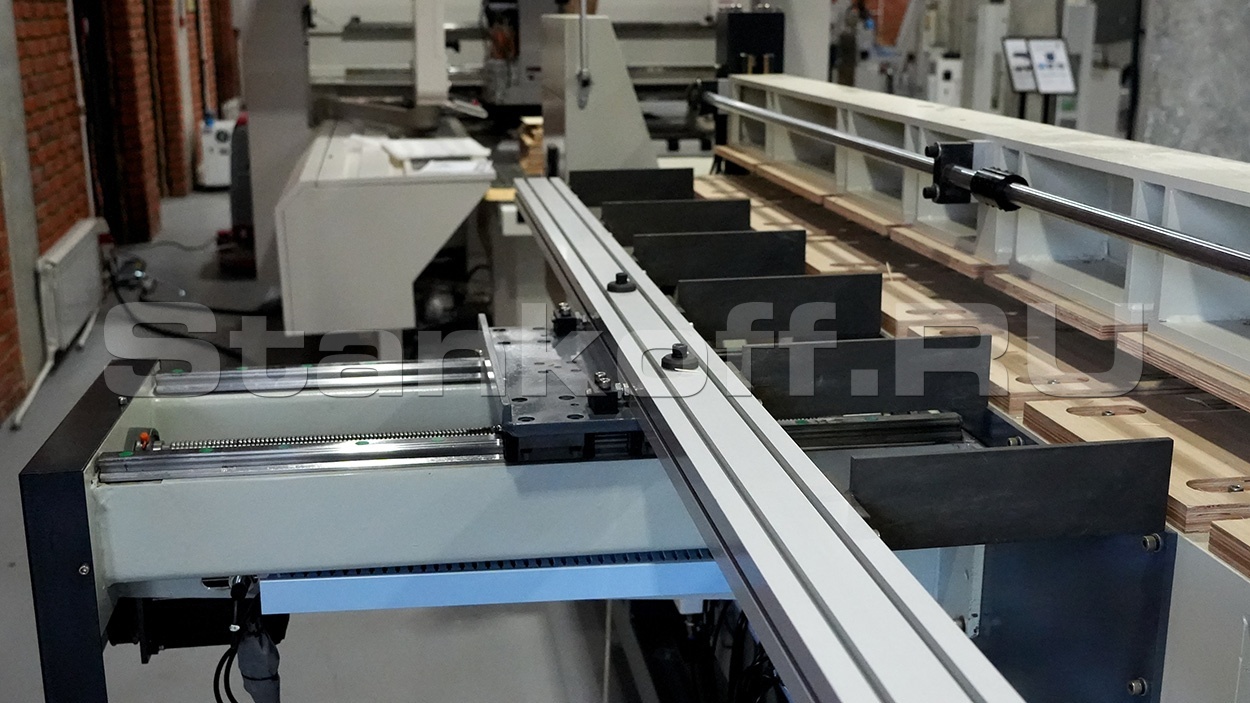

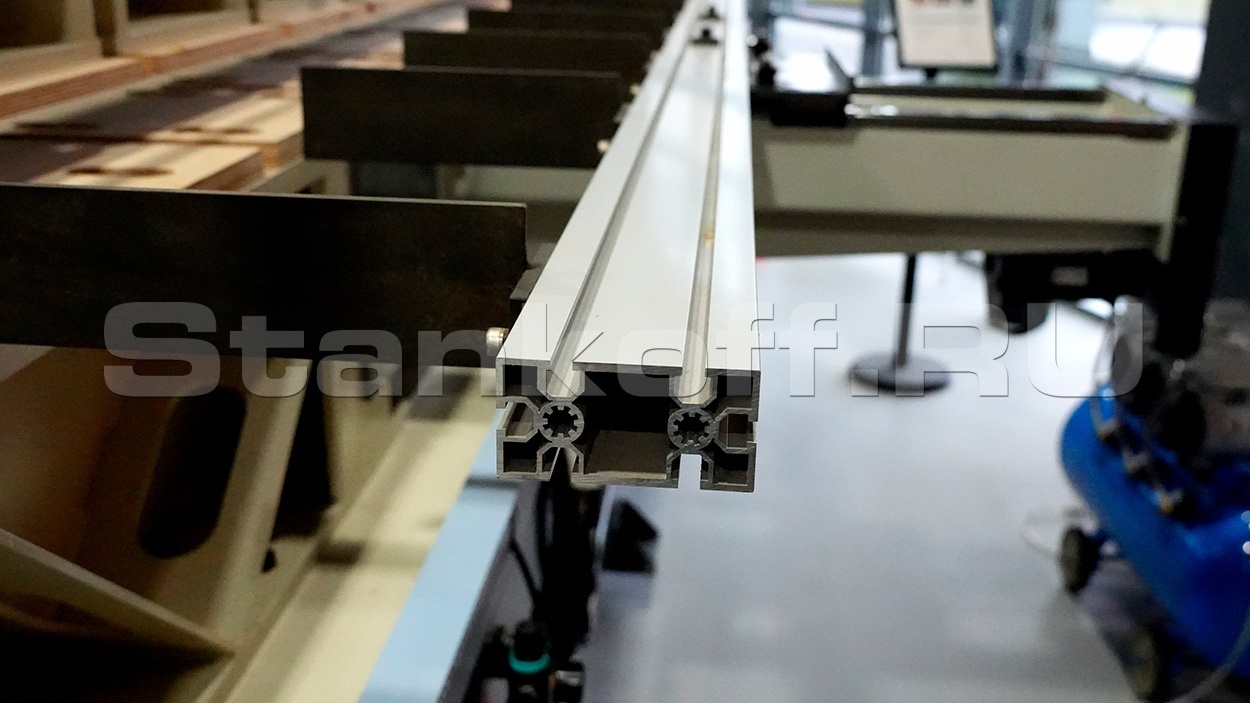

Линейные направляющие + ШВП

Служат для высокоточного и плавного перемещения узлов станка.

Система смазки

Станок оснащен централизованной системой смазки направляющих и других элементов станка

Минимальная толщина распила, мм	5
Максимальная толщина распила, мм	50
Максимальная длина обработки, мм	3200
Максимальная ширина обработки, мм	350
Скорость подачи распила (ступенчатая регулировка скорости), м/мин	5–15
Скорость подачи фрезерования (ступенчатая регулировка скорости), м/мин	20–35
Размер пильного диска (диаметр/толщина/внутренне отверстие), мм	255/ 3/ 25,4
Размер фрезы, мм	D125xL60xd35x6T

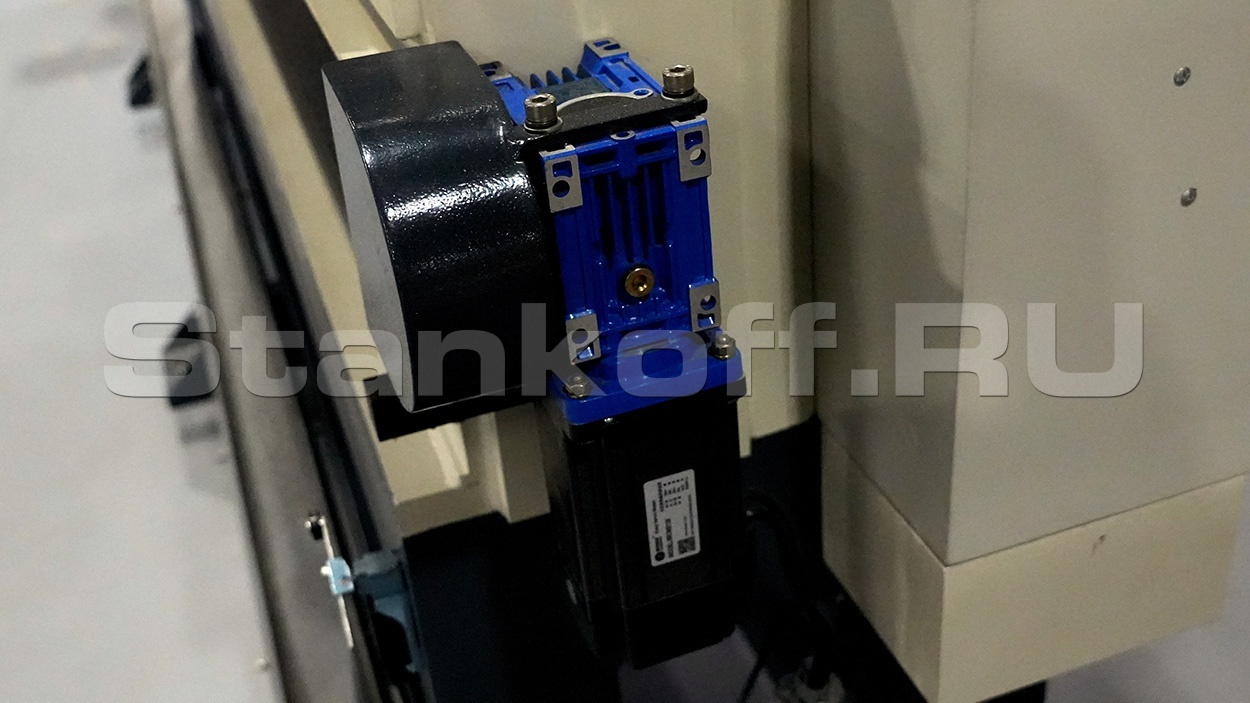

Мощность электродвигателя подачи рабочего узла, кВт	1,5

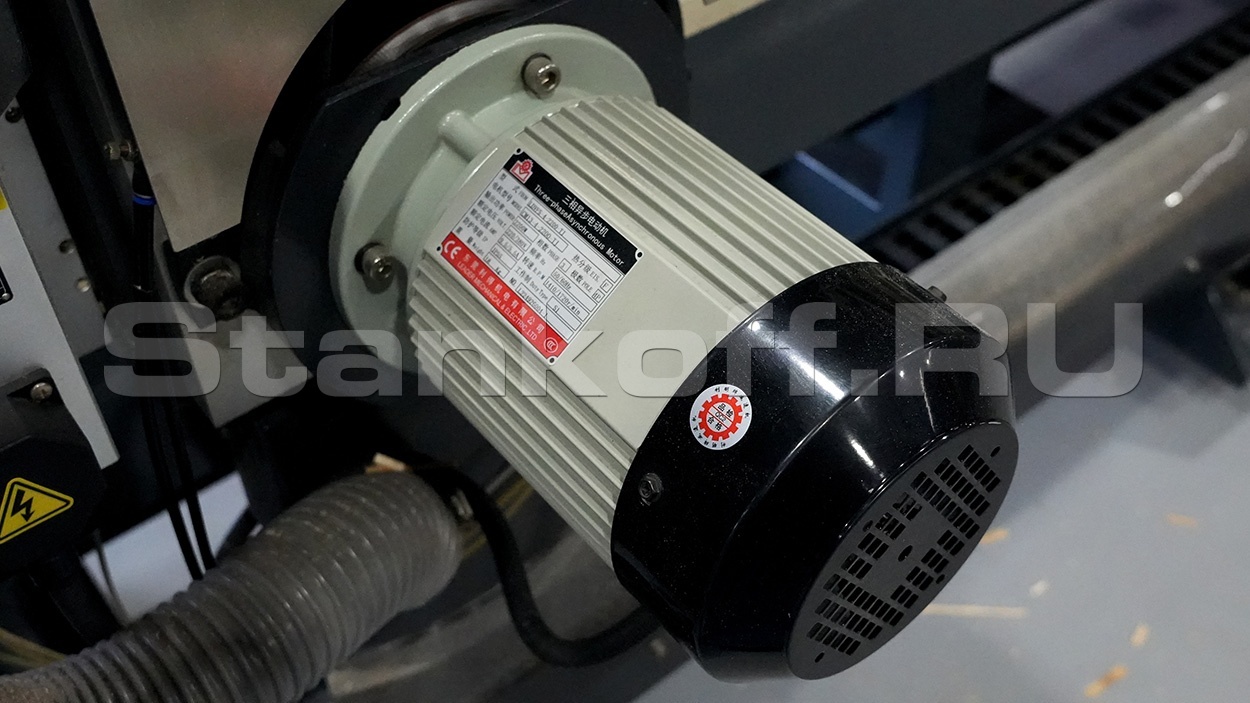

Мощность электродвигателя пильного узла , кВт	2,2

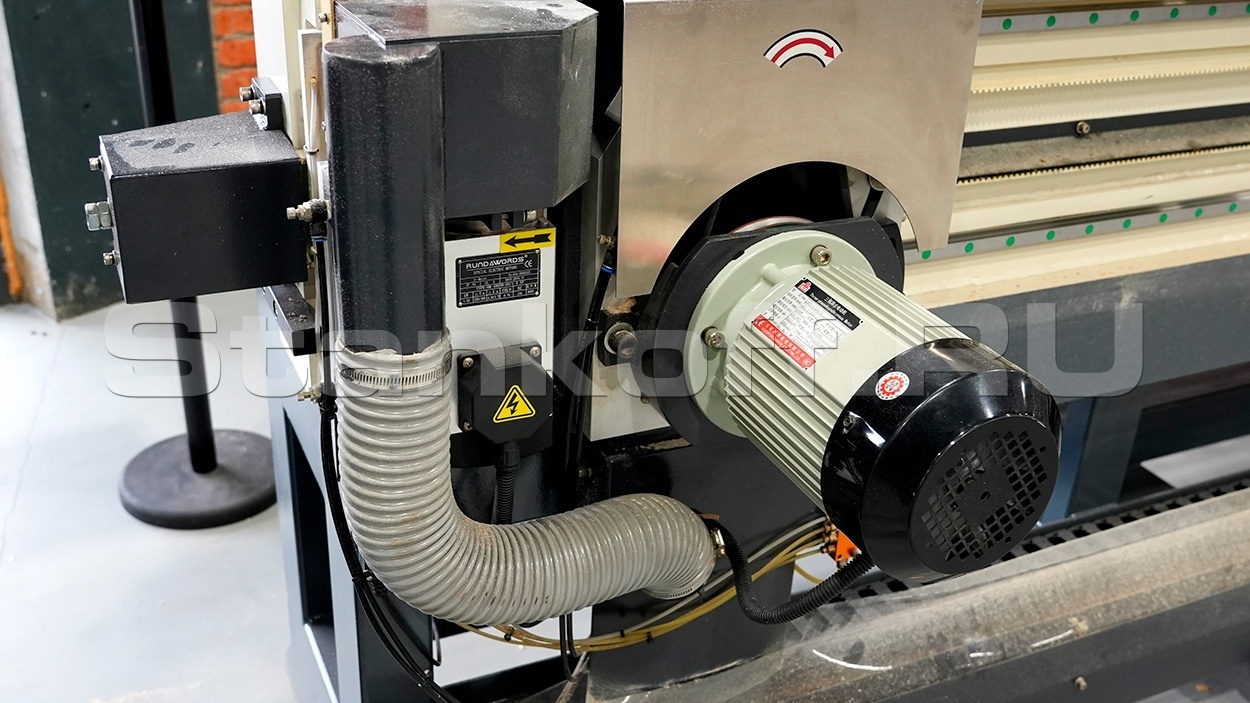

Мощность электродвигателя фрезерного узла, кВт	1,5 (9000 об/мин)
Система управления	Сенсорный экран PLC
