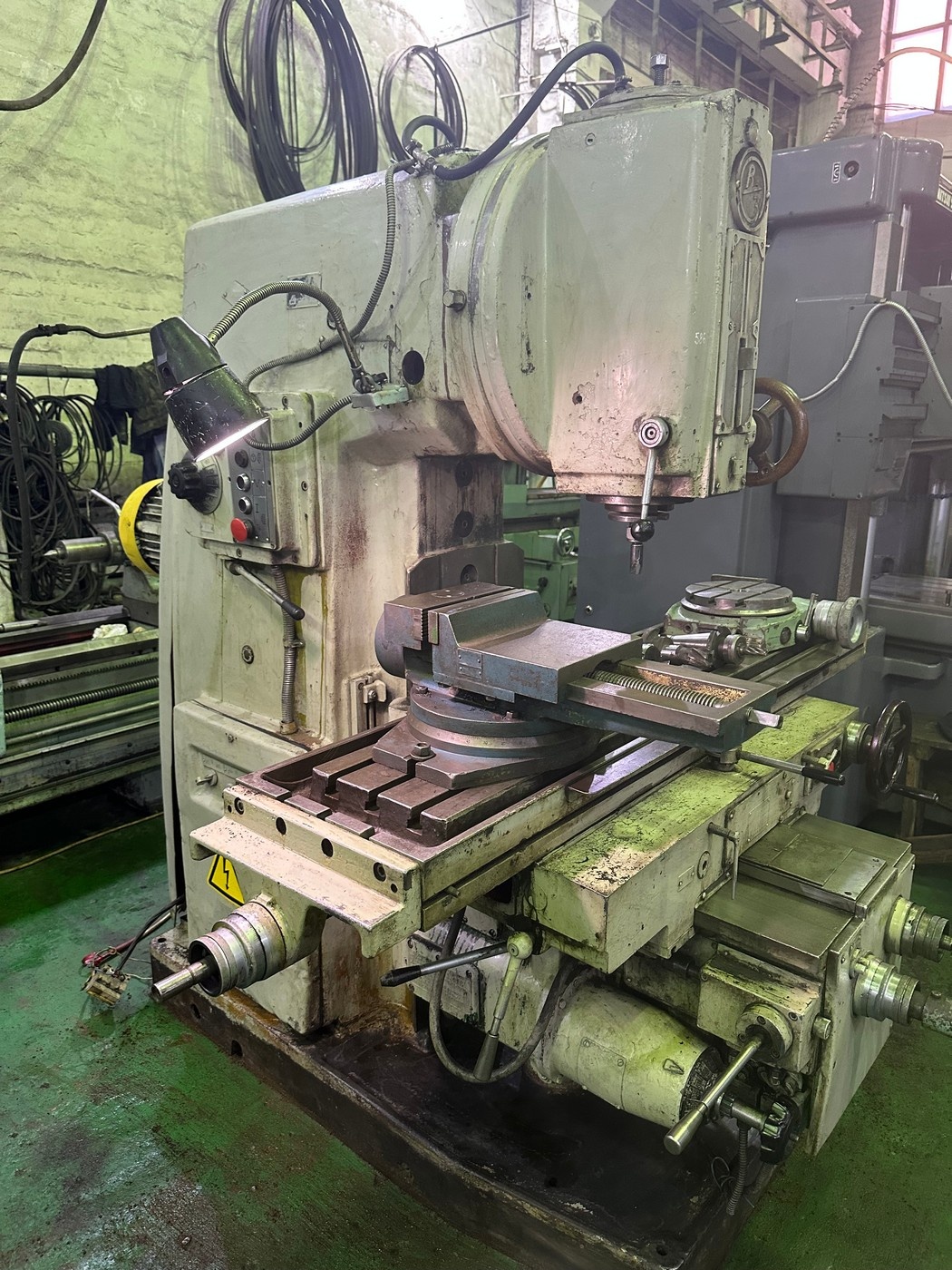

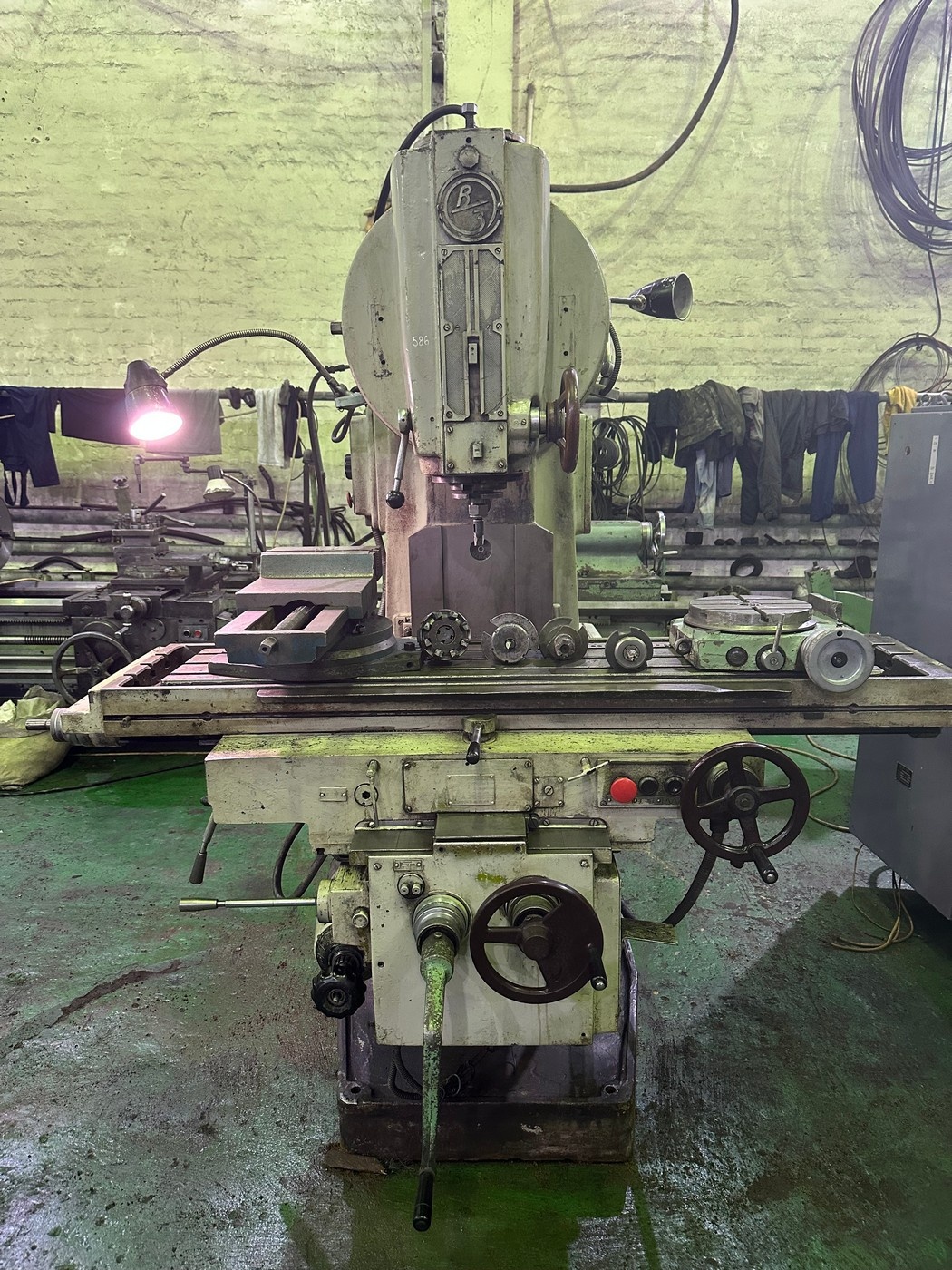

Вертикальный фрезерный станок 6р12

Наименование параметров

Ед.изм.

Величины

Класс точности по ГОСТ 8-71

Н

Длинна рабочей поверхности стола

мм

1250

Ширина рабочей поверхности стола

мм

320

Число Т-образных пазов

3

Наибольшее продольное перемещение стола

мм

800

Наибольшее поперечное перемещение стола

мм

240

Наибольшее вертикальное перемещение стола

мм

410

Наименьшее и наибольшее расстояния от торца шпинделя до стола

мм

30-450

Расстояние от оси шпинделя до вертикальных направляющих станины

мм

350

Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное)

мм

0,05

Перемещение стола на один оборот лимба (продольное, поперечное и вертикальное)

мм

6, 6, 2

Наибольшая масса обрабатываемой детали

кг

250

Наибольшее осевое перемещение пиноли шпинделя

мм

70

Перемещение пиноли на один оборот лимба

мм

4

Перемещение пиноли на одно деление лимба

мм

0,05

Наибольший угол поворота шпиндельной головки

град

± 45

Цена одного деления поворота шпиндельной головки

град

1

Мощность привода главного движения

кВт

10

Частота вращения главного привода

об/мин

1460

Мощность привода подач

кВт

2,2

Частота вращения приводов подач

об/мин

1430

Длинна станка

мм

2340

Ширина станка

мм

1950

Высота станка

мм

2020

Вес станка

т

3,18
