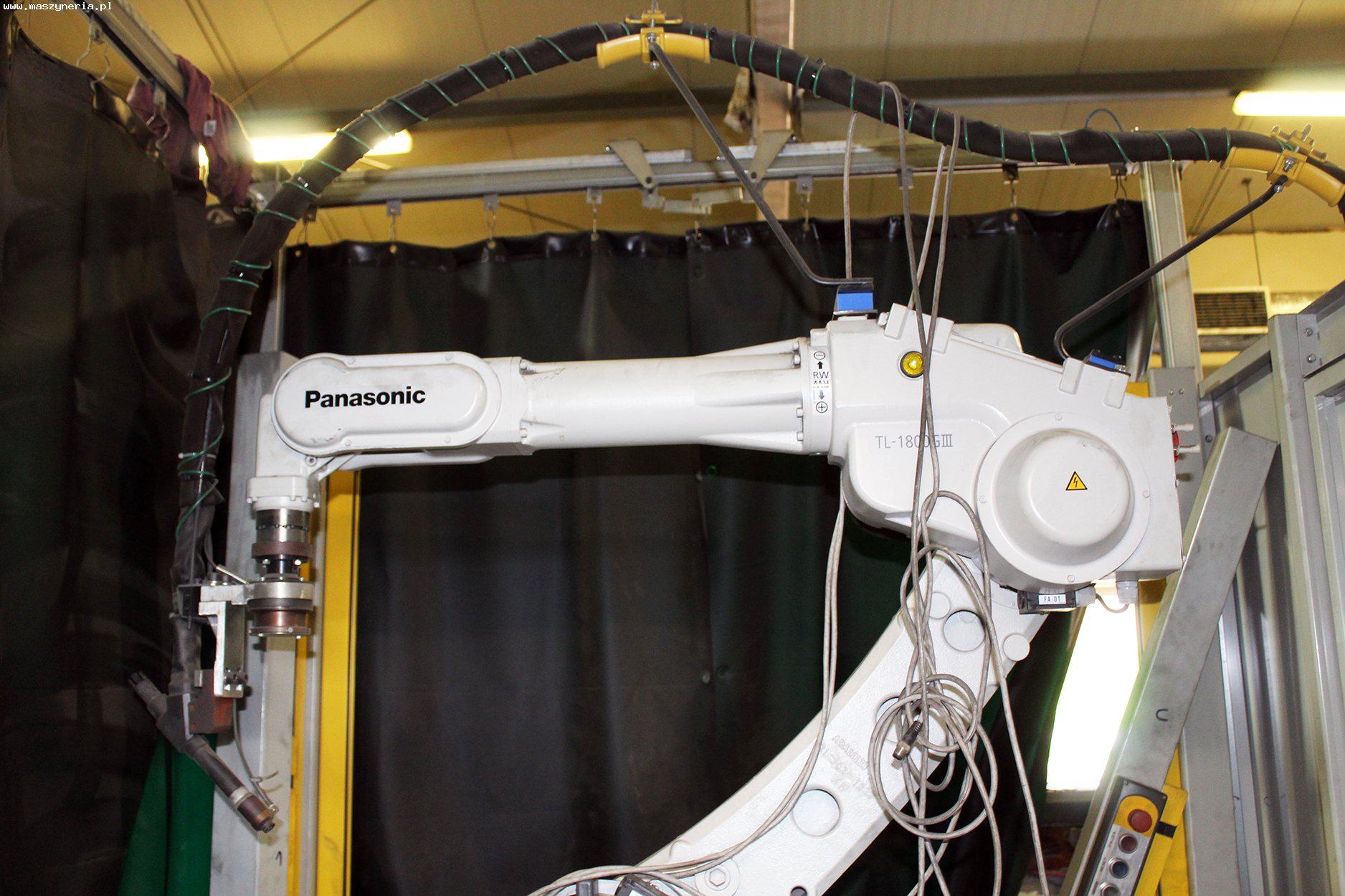

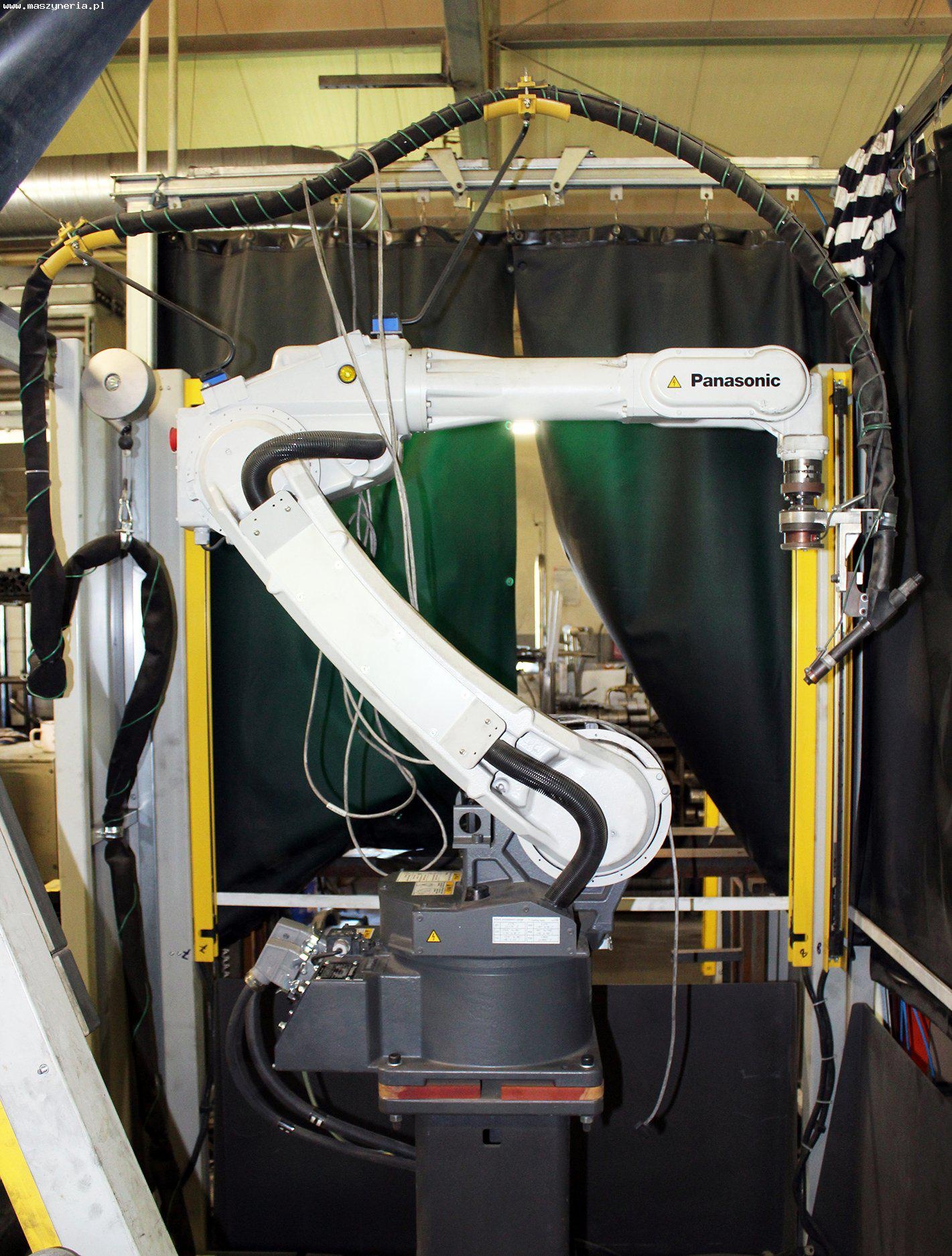

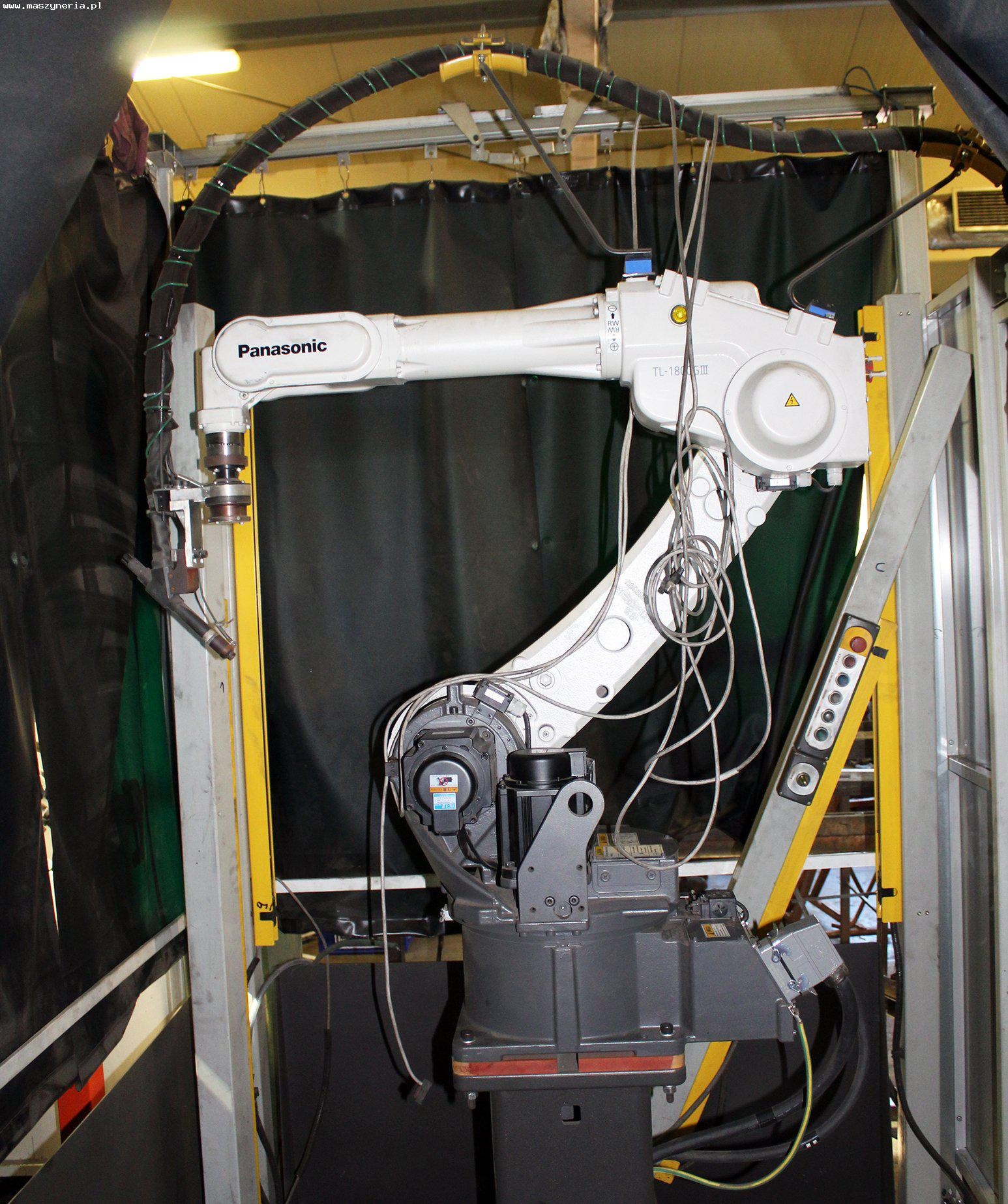

Сварочный робот PANASONIC TL-1800 GIII

Сварочный робот PANASONIC TL-1800 GIIIбыл создан в 2021 году в Японии компанией Panasonic Smart Factory Solutions Co., Ltd.

Технические характеристики робота PANASONIC TL-1800 GIII

• количество осей: 6
• максимальная грузоподъемность: 8 кг
• максимальный радиус действия руки: 1801,8 мм
• диапазон перемещения осей робота

— ось 1 (rotating trunk): ± 170°
— ось 2 (upper arm): -90° / +165°
— ось 3 (forearm): -80° / +210°
— ось 4 (rotating wrist): ± 270°
— ось 5 (bending wrist): -160° / +95°
— ось 6 (twisting wrist): ± 400°

• скорость движения оси робота

— ось 1 (rotating trunk): 195°/s
— ось 2 (upper arm): 197°/s
— ось 3 (forearm): 205°/s
— ось 4 (rotating wrist): 385°/s
— ось 5 (bending wrist): 375°/s
— ось 6 twisting wrist): 624°/s

• повторяемость позиционирования: ± 0,08 мм
• часы работы: 820 h
• вес станка PANASONIC TL 1800: 215 кг

Оборудование 6-осевого робота PANASONIC

Контроллер PANASONIC G3

• количество управляемых осей: 6
• количество цифровых модулей I/O: 40
• степень защиты: IP 32
• внешняя память: SD-карта, USB-порт (2 шт.)
• питание: 3x 200 В; 50/60 Гц
• размеры (Д х Ш х В): 553 х 550 х 680 мм
• вес: 60 кг

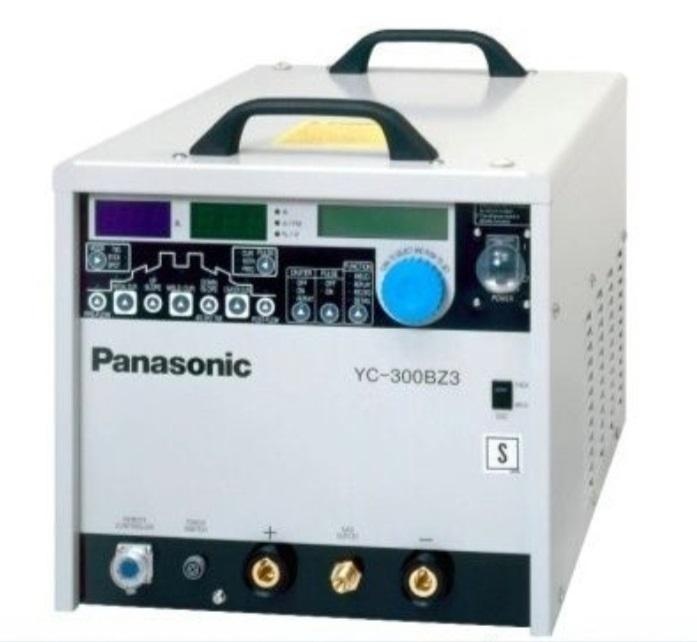

Сварочный источник PANASONIC YC-300BZ3

• метод сварки: DC TIG, DC импульсный TIG
• напряжение: 400 В переменного тока
• частота: 50/60 Гц
• номинальная мощность: 11 кВА
• сварочный ток: 4-300 A
• рабочий цикл: 40%
• размеры (Д х Ш х В): 380 х 510 х 410 мм
• вес: 66 кг

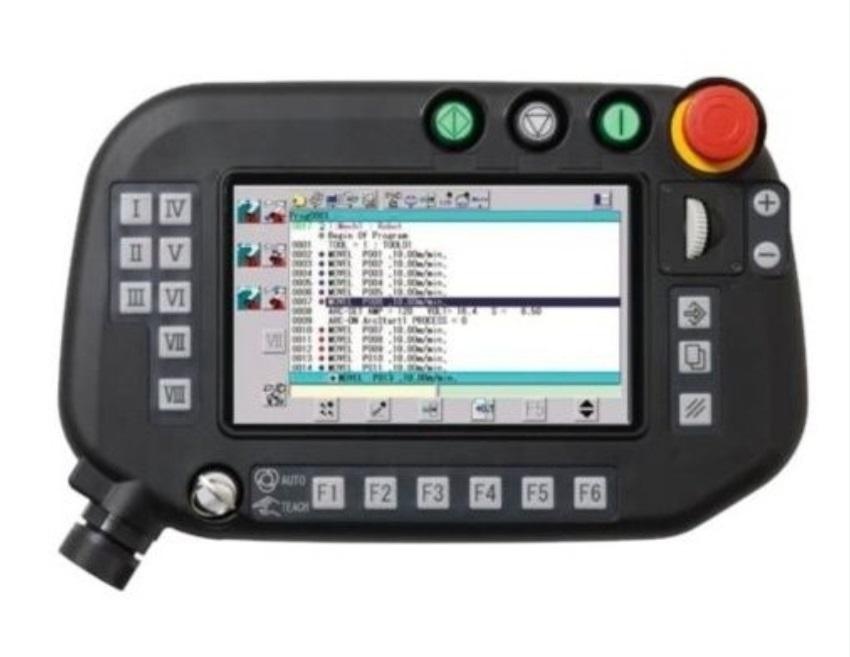

Портативный блок управления (pendant)

• 7″ цветной ЖК-экран
• 6 отдельных кнопок для каждой оси
• внешняя память: SD-карта, USB-порт (2 шт.)
