Описание и назначение

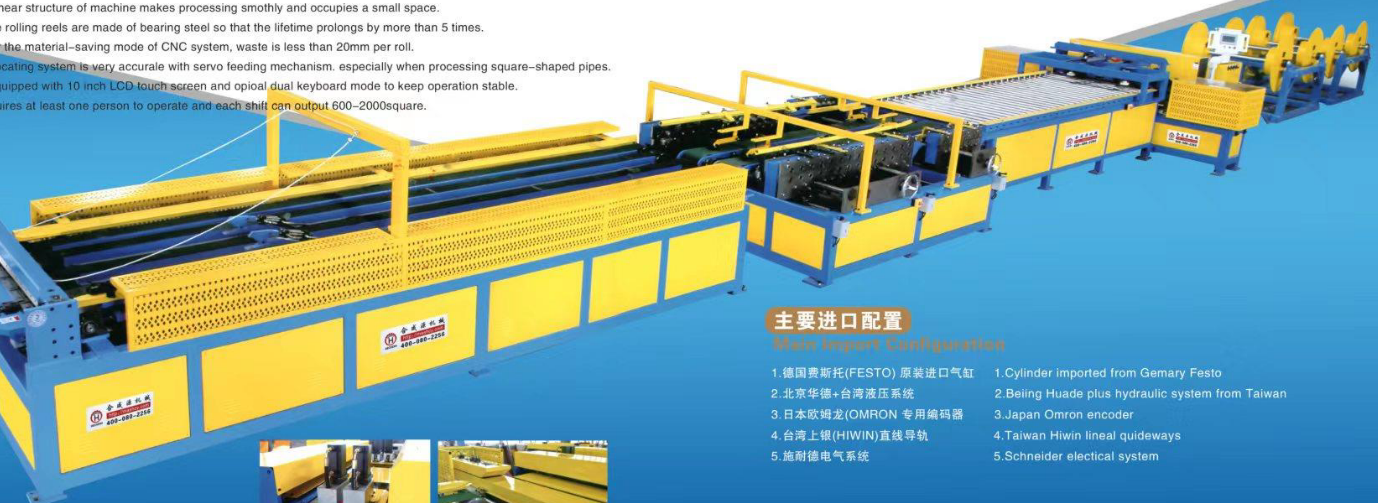

Линия Super Auto Duct Line 5 — это высокопроизводительная автоматическая система, предназначенная для изготовления прямоугольных воздуховодов и фланцев из листового металла.
Оборудование обеспечивает полный цикл обработки — от размотки рулона до готового воздуховода, включая резку, пробивку, гибку и формирование фланцев.
Краткая характеристика
-
Тип конструкции: линейная, компактная, обеспечивает плавную и стабильную работу.
-
Производительность: от 600 до 2000 м² готовых воздуховодов в смену.
-
Привод: полностью автоматический с системой ЧПУ.
-
Отходы материала: менее 20 мм на изделие (режим экономии металла).
-
Точность: высокая за счёт точной системы подачи и позиционирования.
-
Панель управления: сенсорный 10-дюймовый LCD-дисплей с цифровым управлением.
-
Обслуживание: требуется один оператор.
-
Ресурс роликов: увеличен более чем в 5 раз благодаря усиленным подшипникам.
Основные узлы линии
-
2 размоточных устройства для рулонов (по 4 поддона, 5–7 рулонов на каждом).
-
Рама с направляющими.
-
Основной блок обработки (линия 1 и линия 2).
-
Механическая система подачи и центрирования листа.
-
Машина для замка (TDF).
-
Машина для формовки фланцев.
-
Гидравлический гибочный станок.
-
Система подачи с ЧПУ.
-
Компьютерная система управления.
