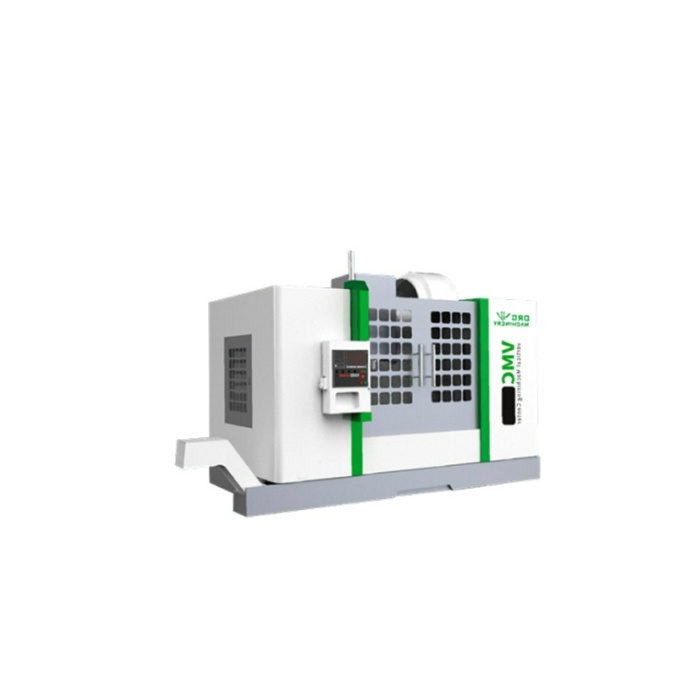

Вертикальный фрезерный обрабатывающий центр VMC1160

Характеристики:

• Модель: VMC1160

• Размер рабочего стола: 1 200 × 600 мм

• Т-образные пазы: 5 – 18 × 100 мм

• Макс. нагрузка на рабочий стол: 1 000 кг

• Расстояние от торца шпинделя до поверхности рабочего стола: 120 – 720 мм

• Расстояние от центра шпинделя до вертикальной направляющей: 673 мм

• Ход по оси X / Y / Z: 1 100 / 600 / 600 мм

• Тип и размер направляющих по оси X / Y / Z: Роликовые направляющие 45 / 45 / 45 мм

• Точность позиционирования по оси X / Y / Z: 0.008 / 300 мм

• Точность повт. позиционирования по оси X / Y / Z: 0.005 мм

• Скорость быстрого хода по оси X / Y / Z: 30 000 / 30 000 / 30 000 мм/мин

• Скорость рабочей подачи по оси X / Y / Z: 1 – 10 000 мм/мин

• Тип и макс. мощность двигателя по оси X / Y / Z: Серводвигатель, 3 / 3 / 3 кВт

• Тип привода по оси X / Y / Z: Привод через эластичную муфту

• Типоразмер и класс точности ШВП по оси X / Y / Z: 4012 – C3 / 4012 – C3 / 4012 – C3

• Конус шпинделя: BT40

• Скорость вращения шпинделя: 50 – 10 000 об/мин

• Тип и макс. мощность двигателя шпинделя: Серводвигатель, 11 кВт, 70 Нм

• Тип привода шпинделя: Привод через синхронный ремень

• Тип и вместимость инструментального магазина: Дисковый, 24 инструмента

• Макс. диаметр устанавливаемого инструмента: 78 мм (128 мм без соседних)

• Макс. длина устанавливаемого инструмента: 300 мм

• Макс. вес устанавливаемого инструмента: 8 кг

• Система ЧПУ: GSK 25 IMC

• Вспомогательные системы (в стандартной комплектации):

• Конвейер и бак для удаления стружки

• Централизованная система смазки

• Система подачи СОЖ в зону обработки

• Система смены рабочего инструмента

• Система продувки отверстия шпинделя

• Теплообменник

• Освещение зоны обработки

• Сигнальная лампа для оператора

• Параметры электропитания: 380 В / 50 Гц

• Габаритные размеры: 3 700 × 2 750 × 2 800 мм

• Вес: 5 800 кг
