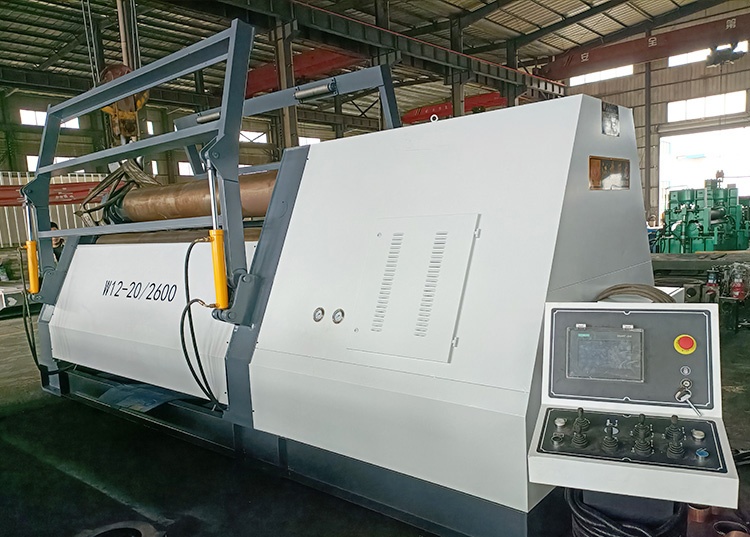

Четыревалковую листогибочную машину типа W12NC-20×2000
I. Назначение стана
Четыревалковая листогибочач машина является гибочнам и правильнам станам, способно соврешить обработку профильной гибки металлических материаллов. На стане возможно один раз совершить обработку и гибки и предворительной гибки, возможно совершить гибку круглой и дугообразной на разнообразные листы, и также при помощью ко
Преимущество стана
- Высокая точность предворительной гибки торцы листа. Низкие валки поднимает, зажимает лист, затем боковые валки поднимает скольжением, совершает предворительную гибку торцы листа.
- Высокая точность гибки. Верхние и низкие валки барабанный вид, низкие валки и боковые валки точно двигает, получает высококачественную круглённость и прямолинейность на разнообразные толщины листы.
- Управление цифровой индикации, высокая производительность. Удобно для управления.
нусной формы получить конусную гибку. Поэтому широко используют данный стан.
Технические характеристики
| № | Наименование | Единица | Параметры |
| 1 | Толщина гибки листа | мм | 20 |
| 2 | Толщина предворительной гибки листа | мм | 16 |
| 3 | Ширина гибки листа | мм | 2000 |
| 4 | Минимальный диаметр круга гибки при
максимальным размерам листа | мм | Φ600 |
| 5 | Предел текучести гибки листа | | 245 |
| 6 | Диаметр верхних валков | Мра | Φ300 |
| 7 | Диаметр низких валков | мм | Φ280 |
| 8 | Диаметр боковых валков | мм | Φ260 |
| 9 | Скорость гибки листа | мм | ~4
(примерно 2об/мин) |
| 10 | Скорость вертикального движения низких валков | мм/мин | ~100 |
| 11 | Скорость вертикального движения боковых валков | мм/мин | ~200 |
| 12 | Рабочее давление гидровлической системы | Мра | ~25 |
| 13 | Крутящий момент главной передачи |
