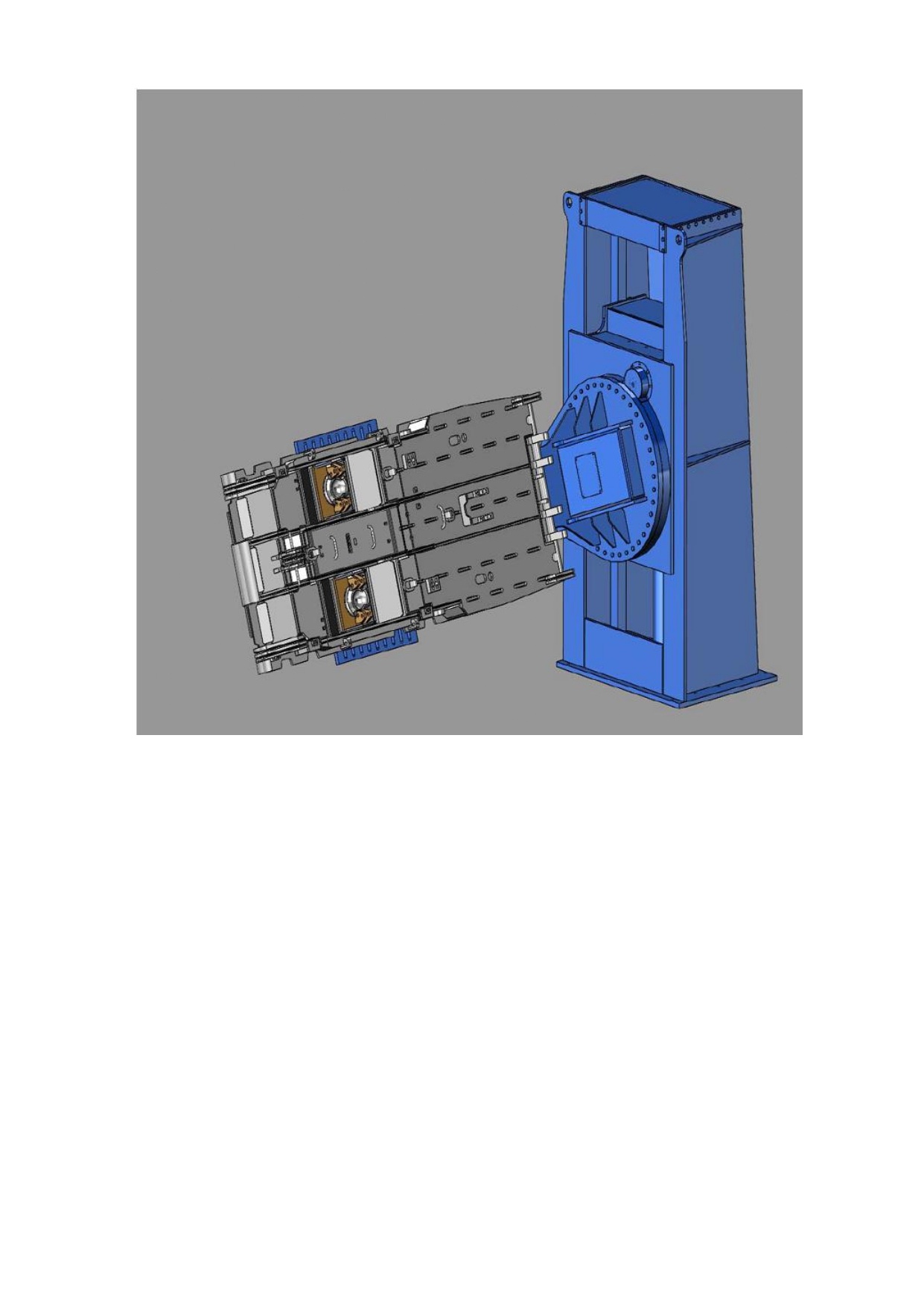

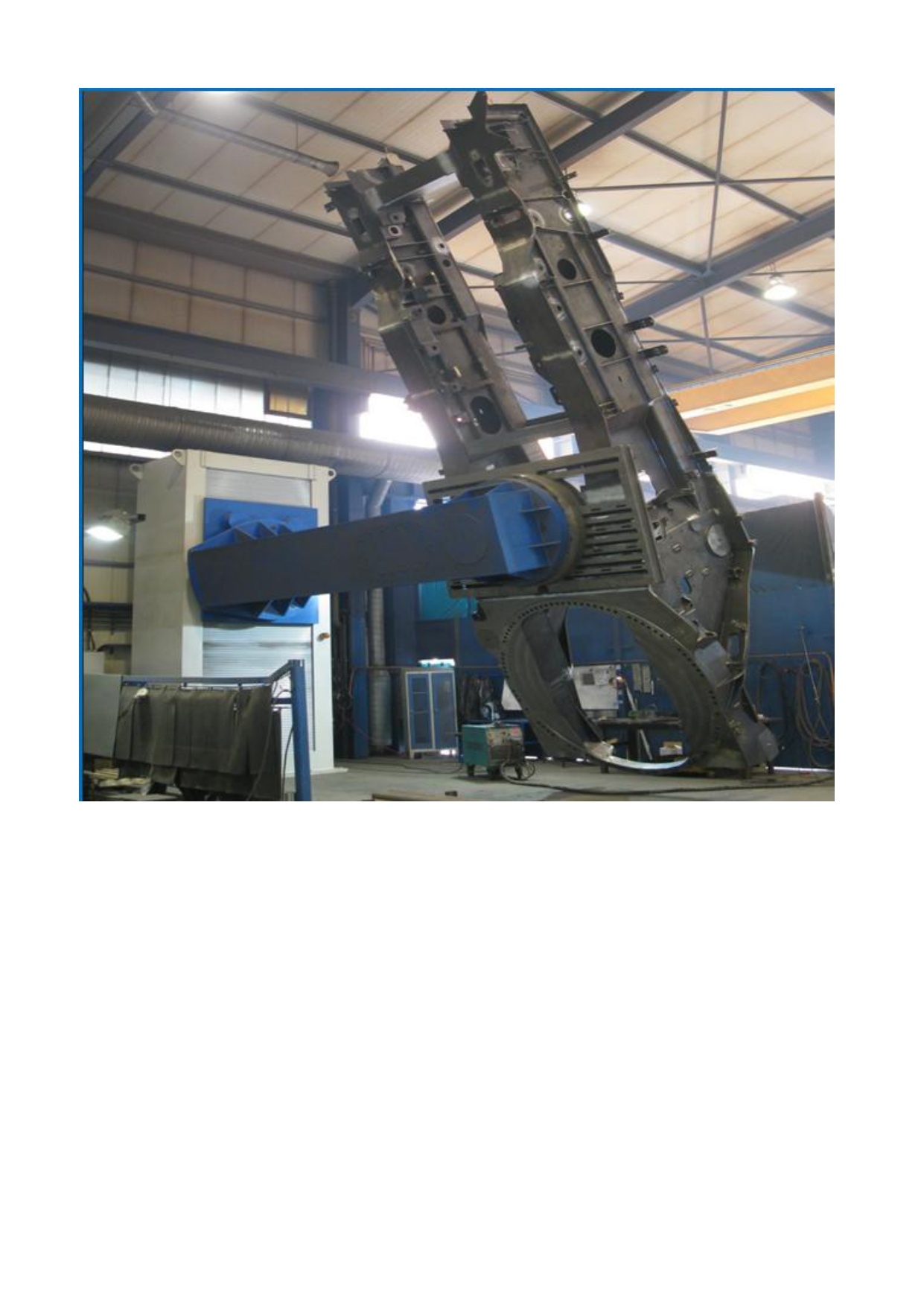

Сварочный позиционер МП9 (трехосевой позиционер L-типа)

Техническая характеристика сварочного позиционера МП9 (трехосевой, L-типа)

Грузоподъемность: 7500 кг

Приводной момент стола: 10000 Нм

Приводной момент рукояти: 18000 Нм

Номинальная скорость вращения стола: 0,6 об/мин

Номинальная частота вращения рукояти: 0,6 об/мин

Поворачиваемость стола: 360 °

Поворачиваемость рычага: 360 °

Высота подъемной оси: 1525 мм

Скорость подъема оси: 1900 мм/мин

Размеры позиционера: Длина 5035 мм х Ширина 1775 мм х Высота 3860 мм

Масса 11500 кг

Эффективное энергопотребление: около 6 кВт

Потребляемая мощность: около 7,5 кВА

Мотор-редуктор M1 для поворотного стола

Номинальная мощность – 1,4 кW

Передаточное отношение – 328

Напряжение - 220/380 В

Частота – 50 Гц

Класс защиты – IP55

Мотор-редуктор M2 для поворотной рукояти

Номинальная мощность – 2,5 кВт

Передаточное отношение – 281

Напряжение - 220/380 В

Частота – 50 Гц

Класс защиты – IP55

Маслостанция

Мощность: 7,5 кВт

Напряжение питания: 380В

Объём бака: 30 л

Подача насоса: 15 л/мин

Рабочее давление: 23 мПа

Тонкость фильтрации: 90 мкм
