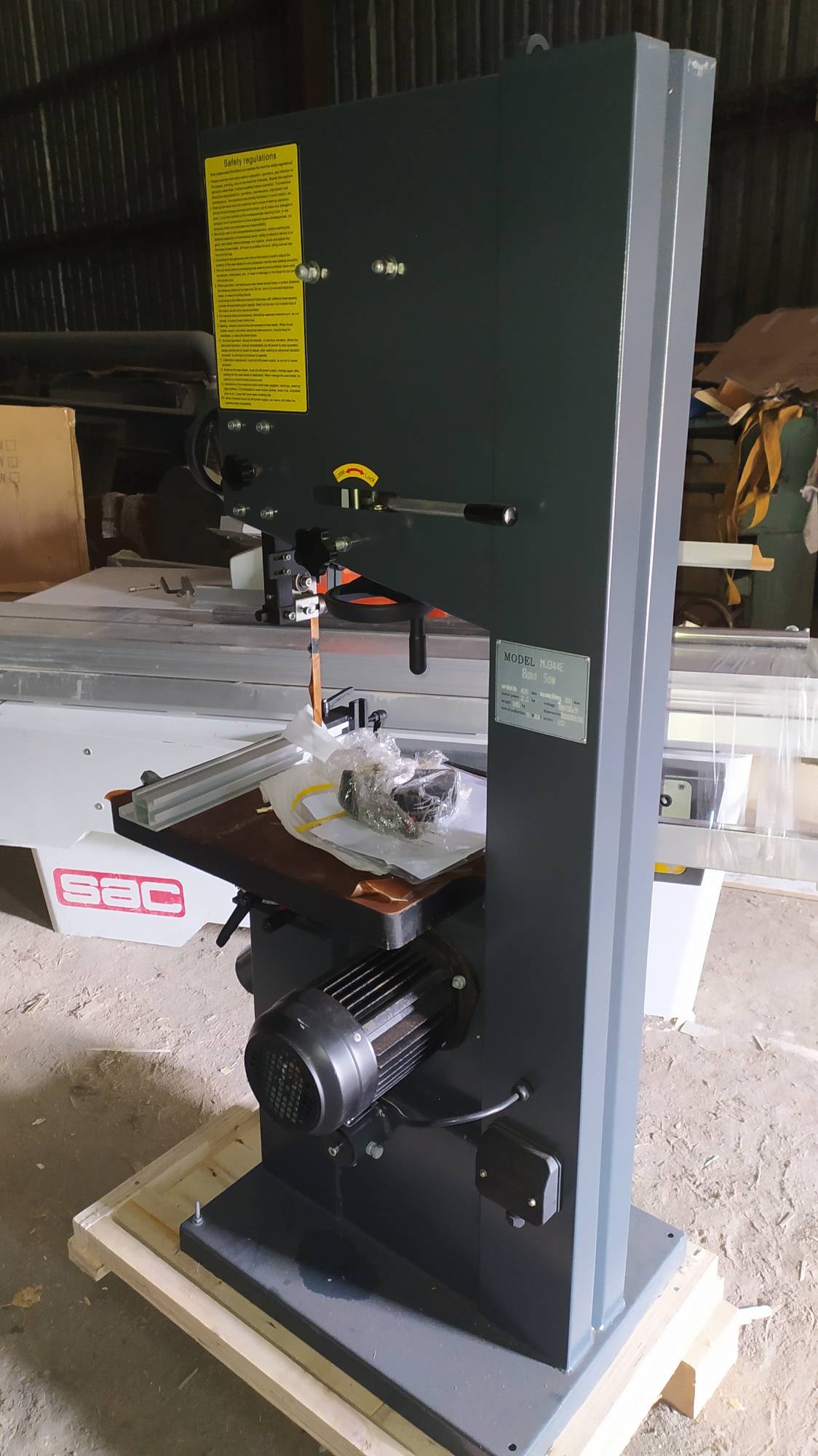

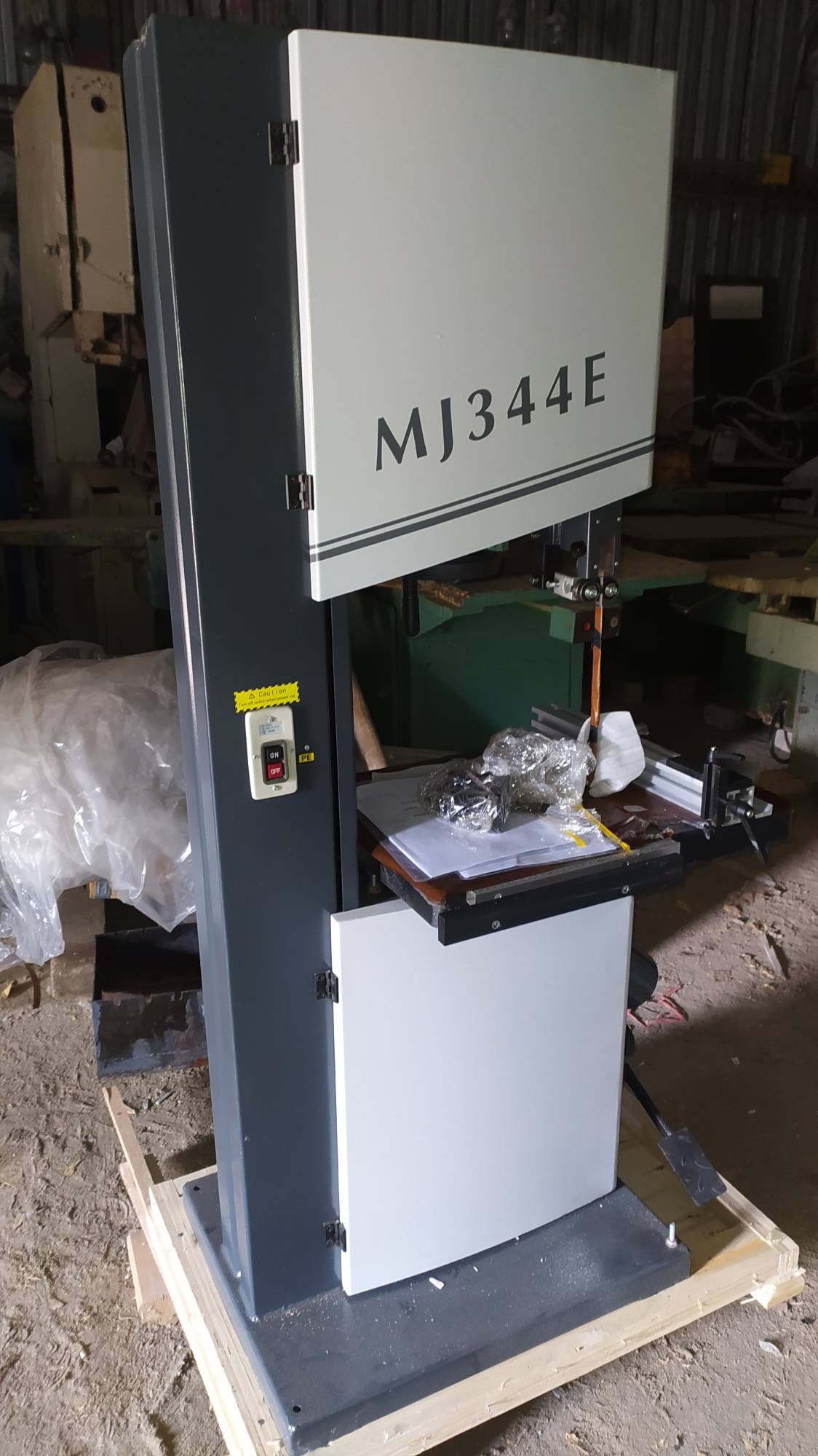

Станки ленточнопильные предназначены для прямолинейного и криволинейного пиления ленточными пилами досок, щитов, листовых материалов (древесины, ДСП, ДВП, МДФ) на заготовки, что широко применяется в столярном, мебельном и других направлениях деревообрабатывающей промышленности.
Ленточнопильный станок, применяется для распиловки мебельных щитов, брусьев, досок и древесных материалов, ДСП, ДВП и пр. Наиболее широкое применение находит в мебельной промышленности, для выпиливания криволинейных заготовок сложной формы, для деления и раскроя.
Режущий инструмент ленточная пила, натянутая на шкивах. Один из шкивов — ведущий, другой ведомы, который снабжен устройством для натяжения пилы. Привод крутящего момента осуществляется с электродвигателя посредством клиноременной передачи.

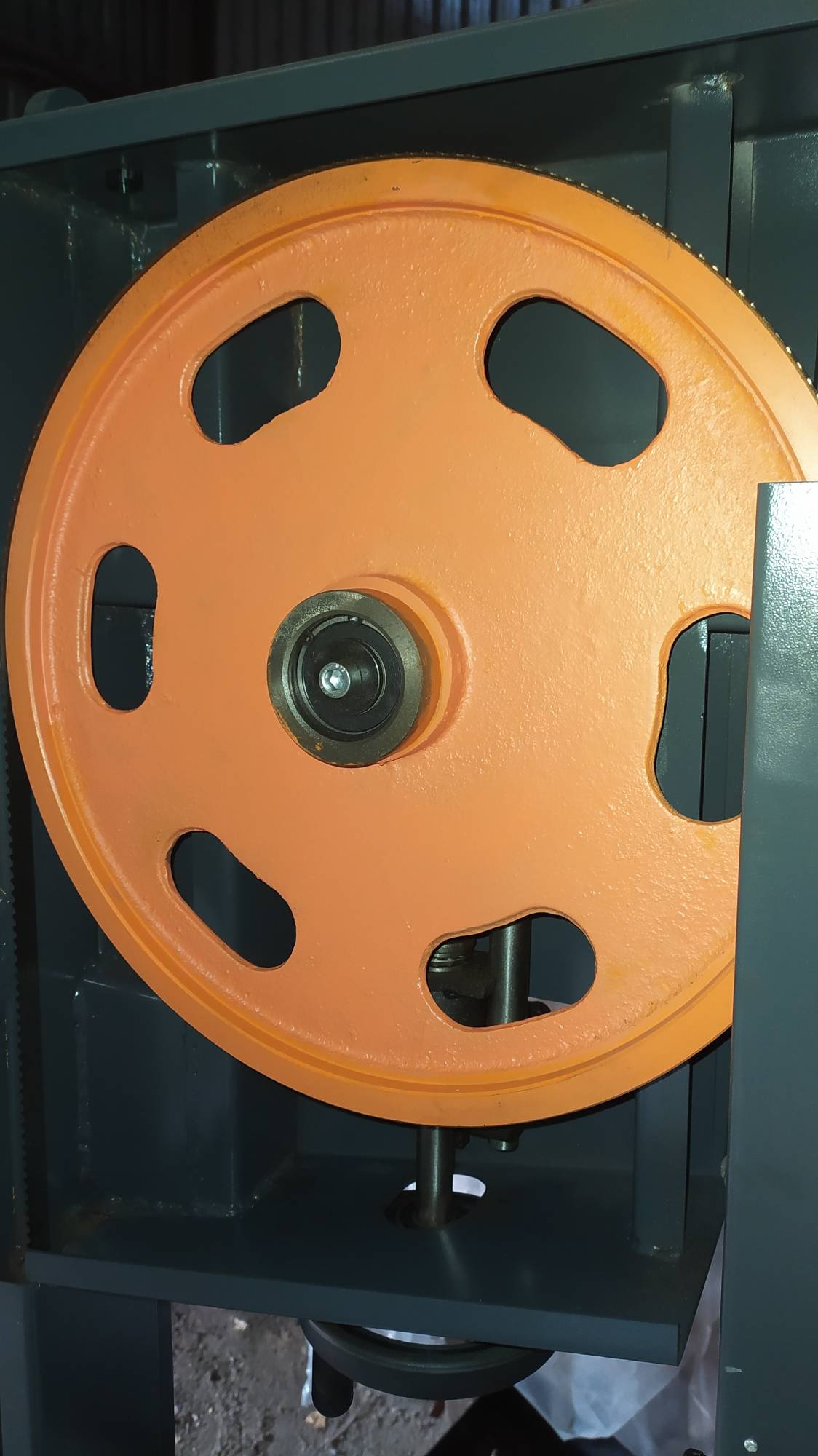

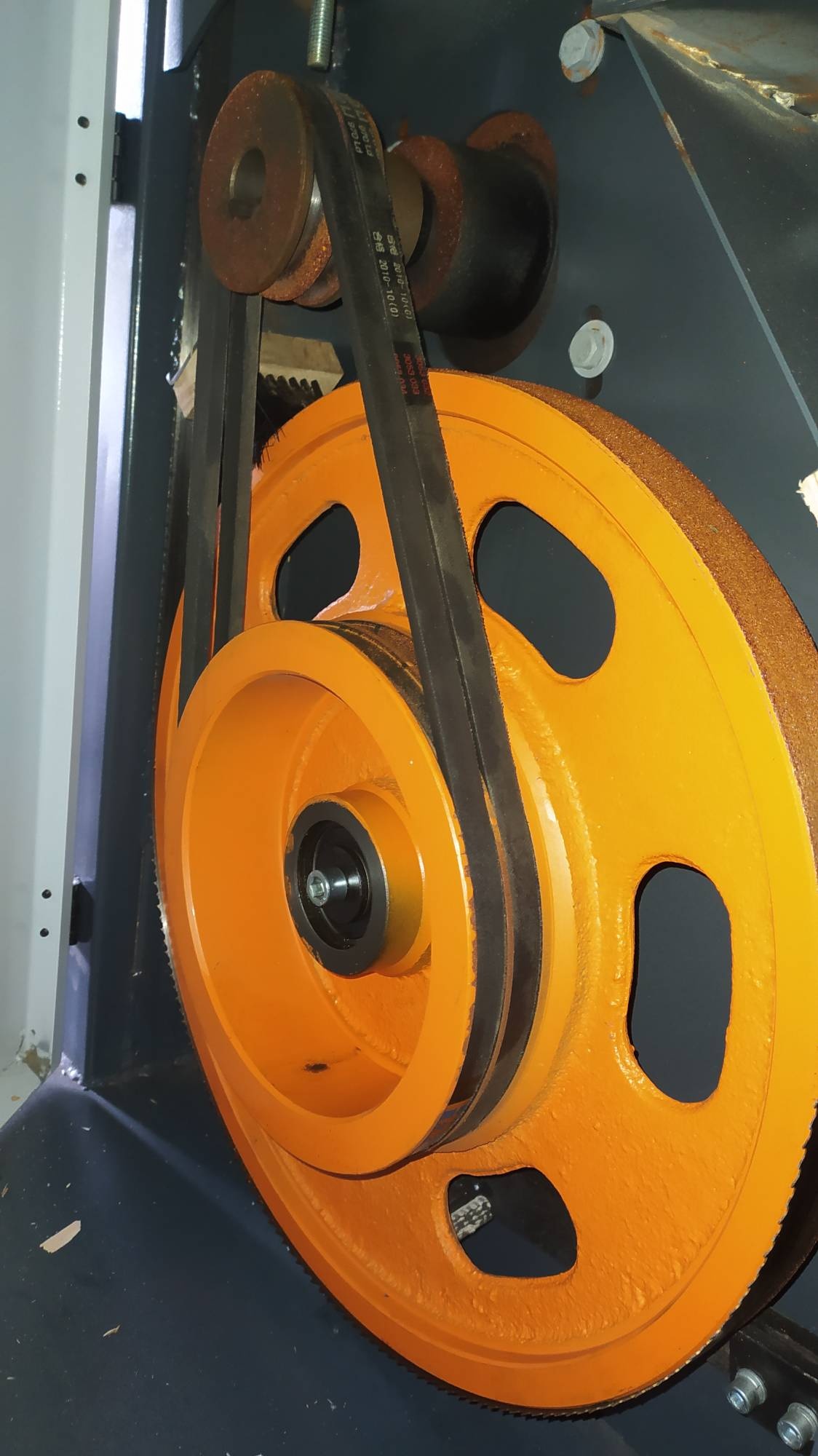

ЧУГУННЫЕ ШКИВЫ
Литые шкивы из серого чугуна, в отличие от алюминиевых шкивов, обладают большой массой и инерцией, поэтому не снижается их скорость и пила ведет себя стабильно при резании, особенно при входе в заготовку.
Каждый шкив проходит балансировку.
На нижнем шкиве щетка для очистки от опилок.
ЧУГУННЫЙ СТОЛ
Массивный рабочий стол из серого чугуна.
Направляющая линейка на столе настраивается по миллиметровой шкале.
Толкатель с угловой шкалой для удобства подачи заготовок.

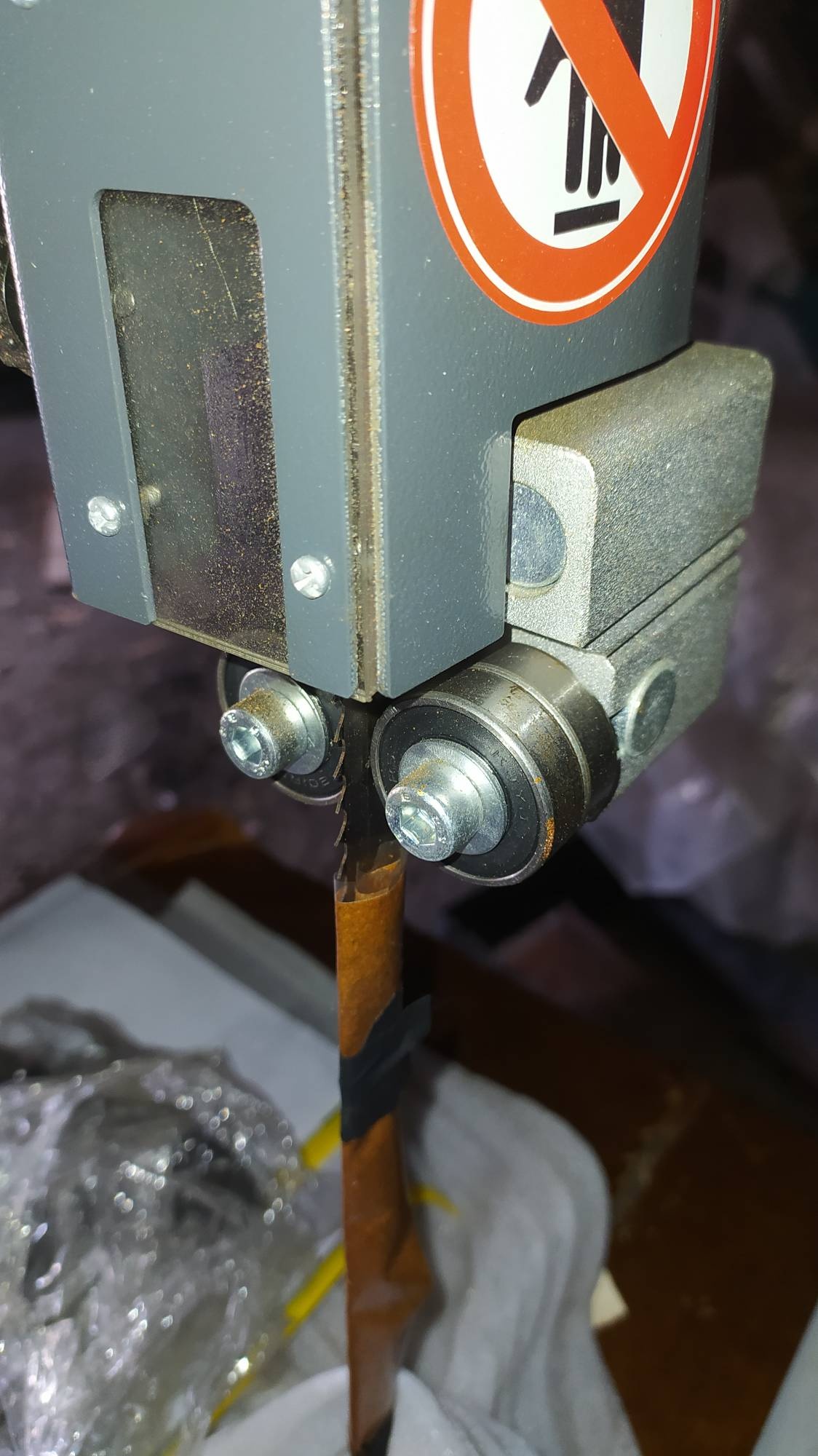

НАПРАВЛЯЮЩИЕ ПОДШИПНИКИ
Находятся сверху и снизу стола. Придают пиле устойчивость во время пиления, повышая точность реза и увеличивая срок службы пильного полотна.
БЫСТРАЯ СМЕНА ПИЛЫ
Устройство для быстрой смены пилы – оператор ослабляет рычаг и верхний шкив быстро опускается вниз для смены пилы. Затем рычаг перемещают в рабочее положение и новая пила быстро натягивается.
Точная настройка натяжения пилы – с помощью маховика над столом.

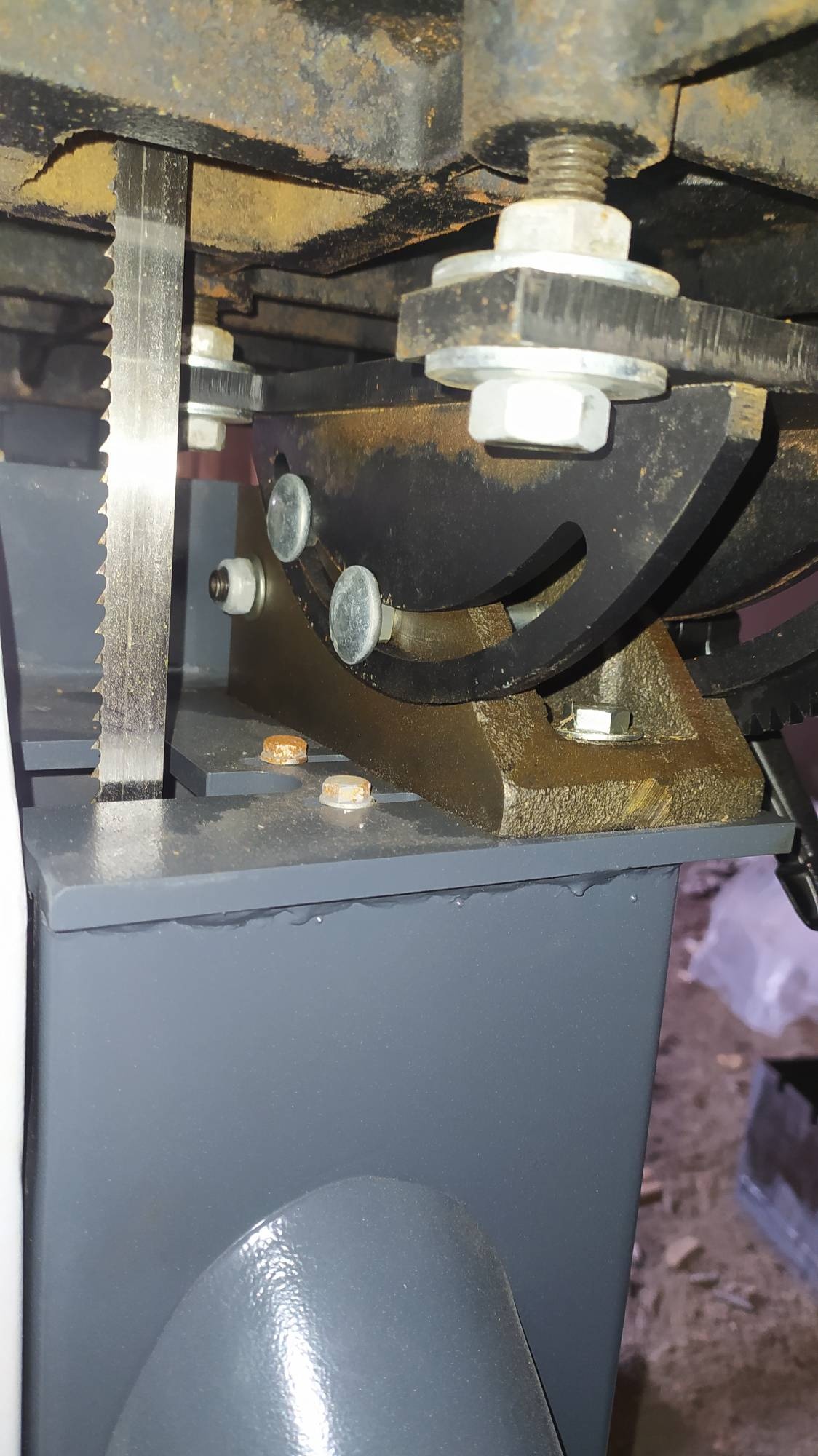

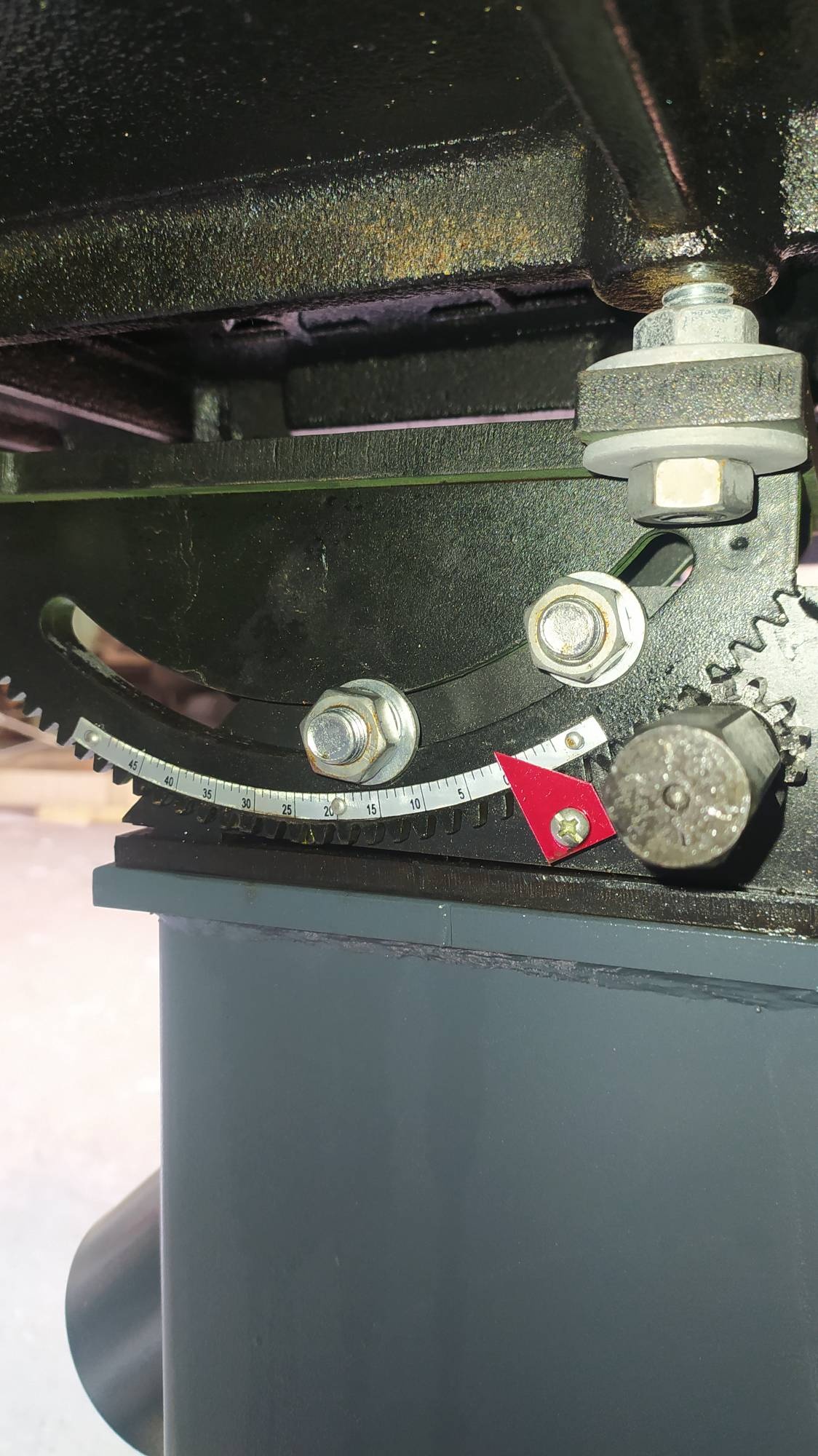

НАКЛОН СТОЛА
Литой чугунный стол имеет возможность наклона на 45 град.
АСПИРАЦИЯ
Эффективное удаление стружки через аспирационный патрубок.
Диаметр шкива, мм 400
Макс. высота пропила, мм 250
Макс. ширина пропила, мм 380
Размеры рабочего стола, мм 580х420
Угол наклона рабочего стола, град 45
Макс. ширина пилы, мм 34
Длина пилы, мм 3530
Скорость пилы, м/сек 21
Мощность, кВт 2,2
Габариты, мм 620x820x1700
Масса, кг 200
