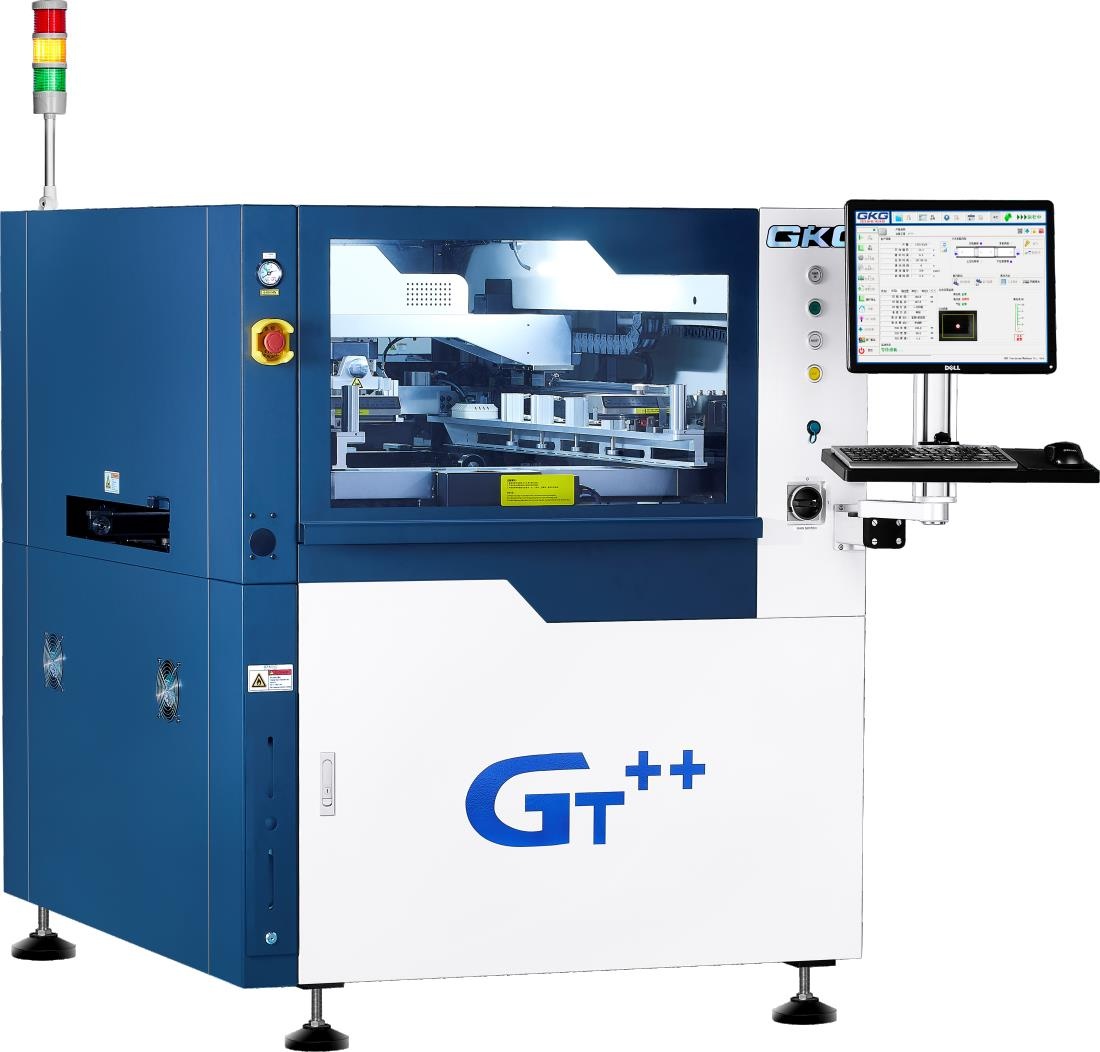

Автоматический принтер трафаретной печати GT++ разработан в соответствии с актуальными тенденциями SMT-индустрии. GKG GT++ оснащен передовой системой машинного зрения с высоким разрешением, адаптивным подвесным ракелем и надежной системой транспортировки печатных плат, что обеспечивает высокую стабильность и точность трафаретной печати. Имеет отличные эксплуатационные характеристики и предназначен для применения в крупносерийном производстве электронных изделий общего назначения, а также в аэрокосмической, авиационной, автомобильной промышленности и других отраслях.
ПРЕИМУЩЕСТВА:
· Обновленная конструкция механизма крепления ракелей;
· Линейные самосмазывающиеся направляющие с низким коэффициентом трения;
· Автоматическое позиционирование трафарета по оси Y;
· Синхронное машинное зрение: цифровая CCD камера 1.3 MP, FOV 10х8 мм;
· Регулировка угла обзора камеры (верх/низ платы);
· Равномерная кольцевая и высокоэффективная коаксиальная подсветка с плавной регулировкой яркости;
· Распознавание реперных меток (круг, квадрат, крест, ромб) на основе идентификации их площадок и профиля;
· Прецизионная подъемная платформа для регулировки высоты и положения печатных плат;
· Регулировка давления ракеля на печатную плату (плавающий ракель);
· Качественная печать через трафареты с малыми апертурами (до 0,2 мм);
· Возможность нанесения пасты на гибкие печатные платы (FCP);
· Серводвигатель с обратной связью HAYDON (США), прецизионный шарико-винтовой механизм (Япония);
· Удобный интерфейс, простое и интуитивно понятное ПО;
· Система фиксации трафаретов и печатных плат;
· Система оповещения о неполадках;
· Очистка трафаретов комбинированным методом (сухая/влажная/вакуумная);
· Соответствие международным стандартам SMT отрасли.
КОМПЛЕКТАЦИЯ:
- управляющее программное обеспечение (через операционную систему Windows 10), включая пакет для диагностики оборудования, с монитором, клавиатурой и трекболом,
- телецентрическая камера и автоматическая система технического зрения,
- приводная система совмещения трафарета и печатной платы по реперным знакам,
- две независимые саморегулирующиеся ("плавающие") печатающие головки с сервоприводами
- сервопривода на осях X,Y и Theta для рабочего стола,
- встроенный адаптер для рамок для трафаретов (от 470 х 370 до 736 х 736 мм),
- функция запоминания положения трафарета для его быстрой смены при переходе на новое изделия (SPM),
- система захвата и позиционирования печатной платы: выдвижной верхний зажим и моторизованный боковой зажим ПП,
- устройство поддержки печатной платы (магнитные штыри, вакуумный блок),
- программируемое изменение ширины конвейера,
- интерфейс SMEMA для работы в составе производственной линии,
- стол с регулируемой автоматической настройкой по оси Z (для автоматической подстройки высоты печатной платы),
- устройство автоматизированной очистки трафарета (сухой/влажный/вакуумный режимы),
- отчет по точности оборудования от CTQ,
- Устройство индикации температуры и влажности в зоне печати,
- Оптическая инспекция пасты на контактных площадках (2D),
Оптическая система:
- принцип работы СТЗ - инспекция камерой реперных знаков как на плате, так и на трафарете,
- поле зрения камеры (Field of View - FOV) - 10 x 8 мм,
- типы реперных знаков: диск, треугольник, квадрат, ромб, крест
- размер реперного знака - от 0,5 до 4,0 мм,
- вкл. аналитическое ПО для инспекции припойной пасты,
- создание до 100 окон для инспекции отсутствия или недостаточного количества пасты,
- скорость инспекции - 80 мм2/сек
- электропитание -220 В 50 Гц, потребление -5л/мин., потребление 3,0 кВТ;
- пневмопитание (подача сжатого воздуха) - 4-6 атм., потребление - 5 л/мин.
