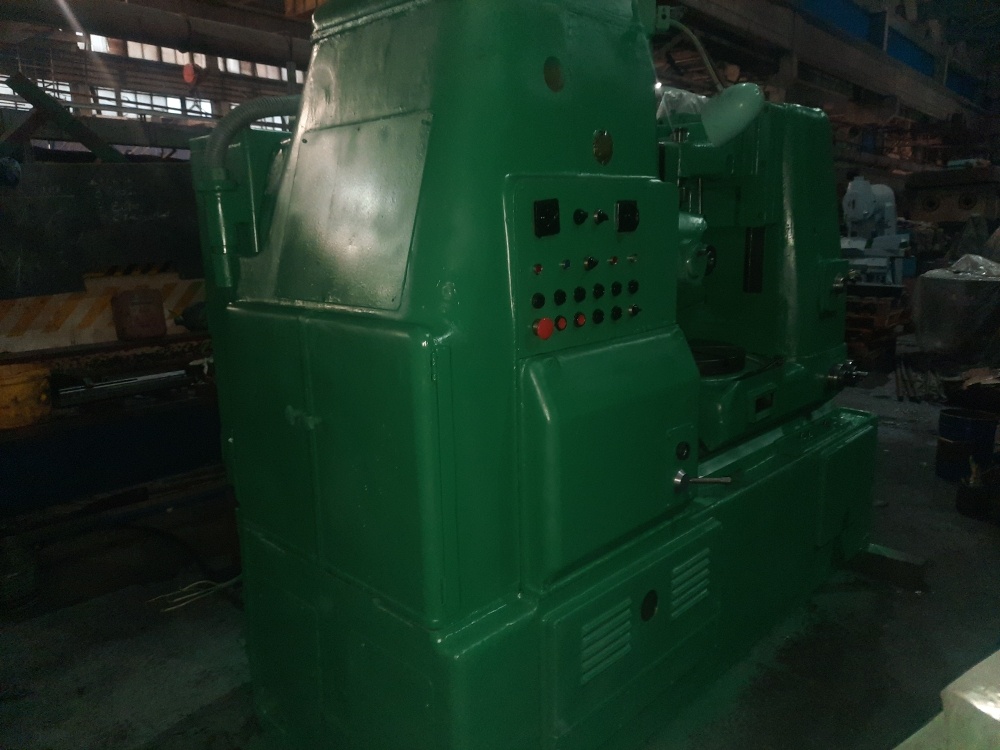

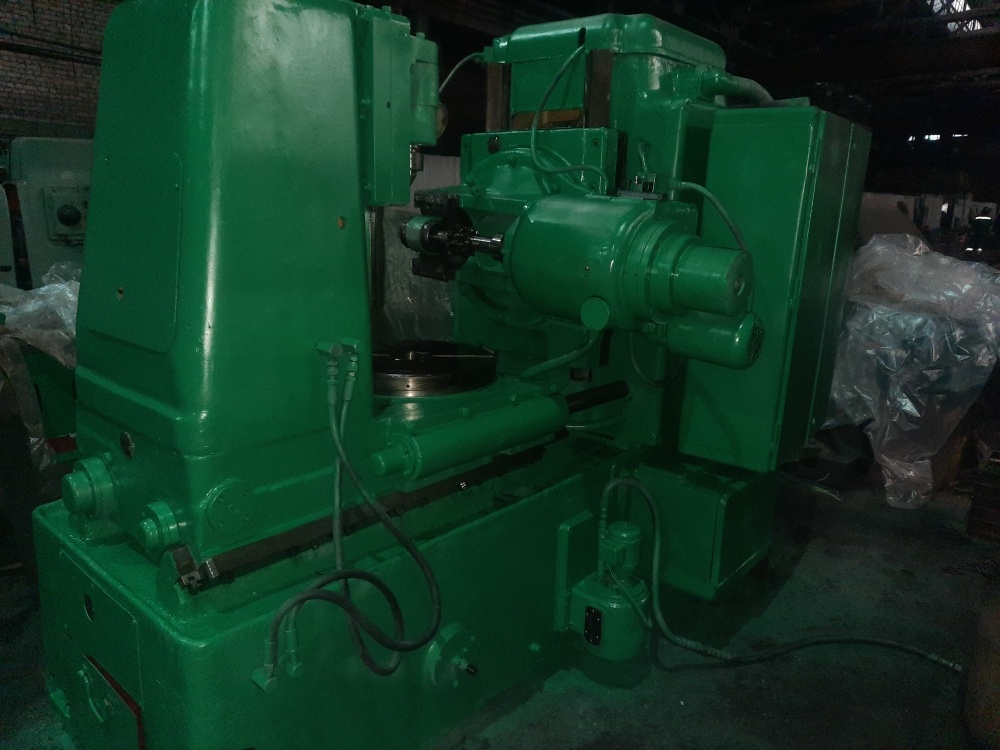

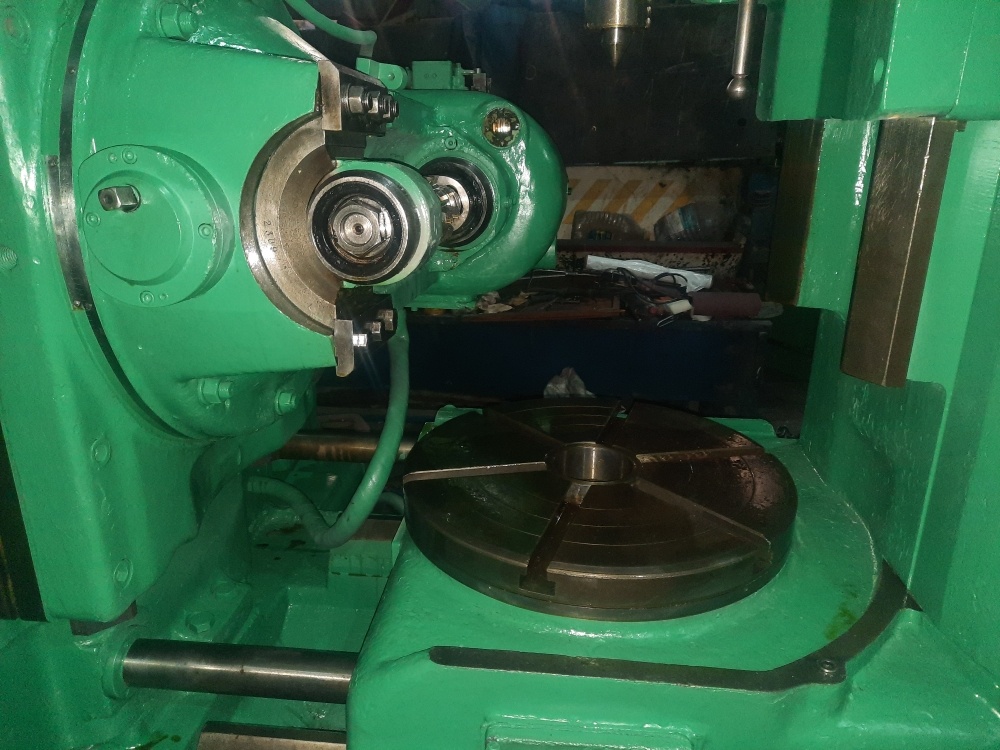

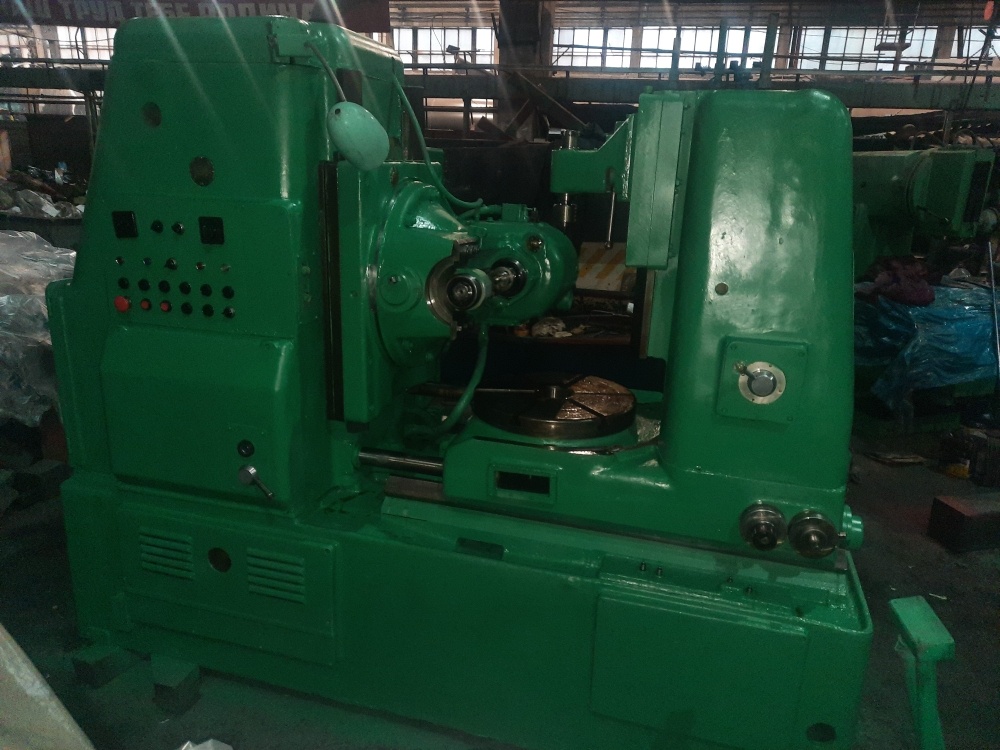

Станок зубофрезерный 5К324А

Станок зубофрезерный 5К324А

Станки модели 5к324а предназначены для нарезания цилиндрических и червячных колёс в условиях среднего и крупносерийного производства

 Наибольший модуль нарезаемого колеса, мм 8

 Наибольший диаметр нарезаемых червячных колес, мм 800 (Без контрподдержки)

Наибольший диаметр нарезаемых цилиндрических колеса, мм

— Прямозубых 500 (Без контрподдержки)

— Косозубых, при угле наклона:

 — 30гр -400

 — 45гр -300

 — 60гр   (При диаметре фрезы 180 мм) 120...250

Наибольшая длина нарезаемых цилиндрических колес, мм

— Прямозубых 300

 — Косозубых, при угле наклона:

 — 30о 200

 — 45о 150

 — 60о 130

Наименьшее число нарезаемых зубьев 12

Расстояние между осями стола и фрезы, мм

— Наименьшее 60

— Наибольшее 350

Расстояние от плоскости стола до оси фрезы, мм

— Наименьшее 210

— Наибольшее 570

Диаметр стола, мм 630

 Ускоренное перемещение стола, мм/мин 170

 Ручное перемещение стола на один оборот, мм 0,5

Наибольшие размеры режущего инструмента, мм

— Диаметр 200

— Длина 200

 Наибольшее перемещение суппорта, мм 360

 Ускоренное перемещение каретки суппорта, мм/мин 550

 Диаметр фрезерных оправок, мм 32, 40

 Скорость перемещения шпинделя вдоль оси, мм/мин 12

 Расстояние от оси шпинделя до направляющих суппорта, мм 319

 Наибольший угол наклона зубьев обрабатываемого зубчатого колеса, градус +-60

Конусное отверстие суппорта Морзе 5

 Наибольшее осевое перемещение фрезы, мм 80

 Мощность главного электродвигателя, кВт 7,5

 Число оборотов в минуту 1480

 Пределы чисел оборотов фрезы в минуту 50...310

 Число ступеней оборотов фрезы 9

 Пределы подач, мм/об

— Продольной 0,8...5,0

— Радиальной Число ступеней подач 0,3...1,7

 Габаритные размеры станка, мм   Длина 2500, Ширина 1440, Высота 2000

Масса станка, кг 6400
