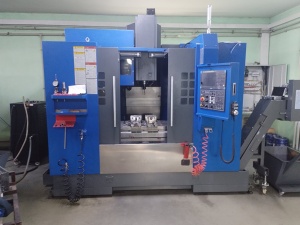

Фрезерный станок с ЧПУ KVL 1000 (VMC 1000P)

Основные технические характеристики станка KVL 1000 (VMC 1000P)

1 Модель станка KVL 1000 (VMC 1000P)

2 Размеры рабочего стола мм 1200 x 520
3 Наибольшая нагрузка на стол кг 600
4 T-пазы стола (кол-во х ширина х шаг) 5 x 18 x 100
5 Перемещение по оси X мм 1000
6 Перемещение по оси Y мм 520
7 Перемещение по оси Z мм 535
8 Расстояние от торца шпинделя до стола (мин.-макс.) мм 80 - 615
9 Расстояние от оси шпинделя до направляющих колонны мм 582

10 Диапазон оборотов шпинделя об/мин 20 – 8000 (10 000*)
11 Мощность двигателя шпинделя (постоянная / 30 мин.) кВт 11 / 15

12 Тип направляющих по осям X/Y/Z Роликовые
13 Ширина направляющих по осям X/Y/Z мм 35 / 45 / 45
14 Количество направляющих по осям X/Y/Z шт. 2 / 2 / 2
15 Диаметр и шаг ШВП (Шарико-винтовой пары) мм x Ø40 x 16
16 Класс точности ШВП класс C3
17 Мощность двигателей по осям X/Y/Z (Таб. 2) кВт 3 / 3 / 3
18 Крутящий момент двигателей по осям X/Y/Z Нм 11 / 11 / 20

19 Тип инструментального конуса BT-40
20 Емкость магазина инструментов шт. 24 (тип "рука")
21 Время смены инструмента (инструмент-инструмент) сек 2,5
22 Макс. диаметр инструмента (без соседних/соседние заняты) мм Ø78 / Ø120
23 Максимально допустимая длина инструмента мм 300
24 Максимально допустимая масса инструмента кг 8

25 Быстрые перемещения по осям X/Y/Z м/мин 48 / 48 / 32
26 Рабочая подача по осям X/Y/Z м/мин 10
27 Точность позиционирования по осям X/Y/Z мм ±0,008
28 Повторяемость позиционирования по осям X/Y/Z мм ±0,005

29 Тип тока питающей сети Переменный, трехфазный
30 Напряжение питания В 380
31 Частота тока Гц 50
32 Мотор оси X (Таб. 2) кВт 3
33 Мотор оси Y (Таб. 2) кВт 3
34 Мотор оси Z (Таб. 2) кВт 3
35 Мотор системы СОЖ кВт 0,5
36 Мотор системы гидравлики кВт 0,5
37 Прочее (освещение, управление, ЧПУ, вентиляторы, насосы) кВт 2
38 Максимальная потребляемая мощность станка кВА 20
39 Установленная мощность (Таб. 2) кВА 25

40 Давление в пневмосистеме МПа (bar) 0,6 – 0,8 (6-8)
41 Расход воздуха л/мин 250

42 Система автоматической смазки л 2
43 Система масляного охлаждения л 8
44 Система смены инструмента л 5
45 Система СОЖ (охлаждающая жидкость) л 312
46 Система 4-ой оси л 0,6

47 Габариты (Д x Ш x В) с конвейером стружки мм 3690 x 2340 x 2860
48 Масса станка кг 5840

49 Температура окружающей среды °С +10°С ~ +40°С
