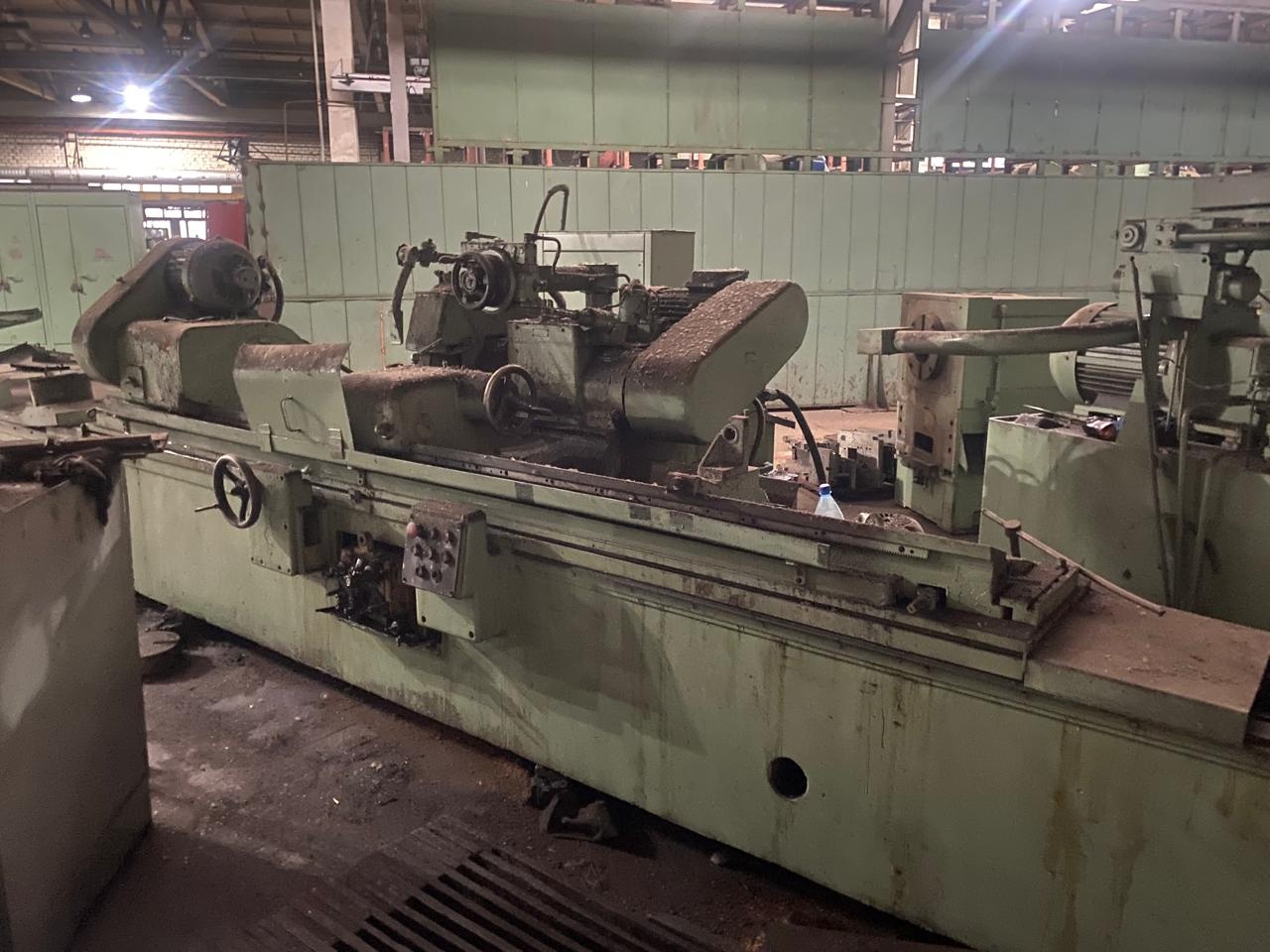

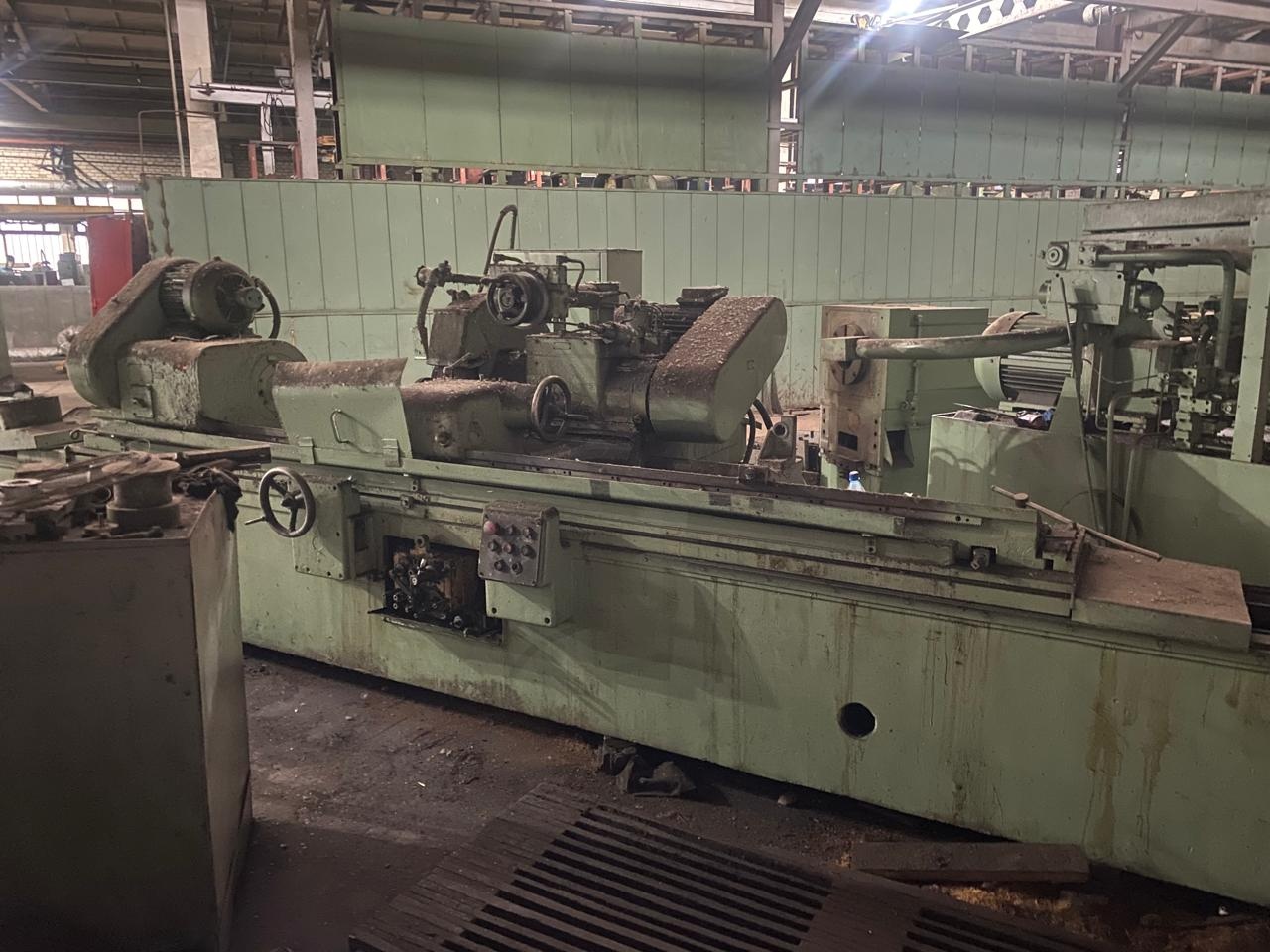

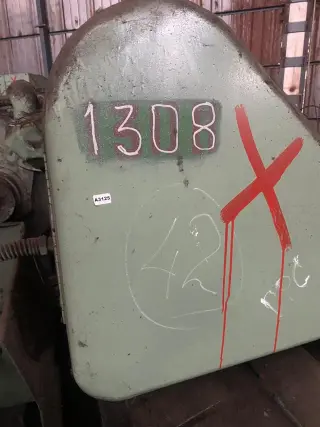

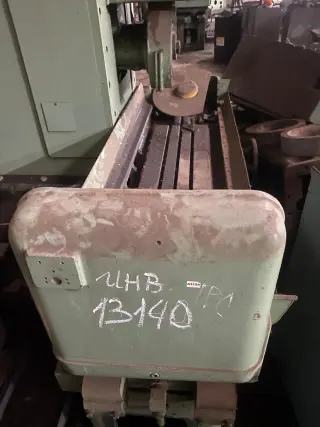

Круглошлифовальный станок 3а164

Реализуем круглошлифовальный станок 3а164

Дополнительная информация по запросу

Цена договорная

Технические характеристики:

Станки модели 3а164 предназначены для наружного шлифования цилиндрических и пологих конических поверхностей в условиях серийного производства.

Наибольший диаметр устанавливаемого изделия, мм 400

Наибольшая длина устанавливаемого изделия, мм 2000

Наибольший диаметр шлифования при номинальном диаметре шлифовального круга, мм

В люнете 120

Без люнета 360

Наибольшая длина шлифования, мм 1800

Высота центров над столом, мм 210

Наибольшая масса устанавливаемого изделия, кг 1000

Конус шпинделя передней бабки и пиноли задней бабки Морзе б

Конец шлифовального шпинделя (конусность 1:5);

Номинальный диаметр, мм 100

Наибольшая длина перемещения стола, мм 1800

Ручное перемещение стола, за 10 оборотов маховика, мм

ускоренное 145±2

замедленное 37±1

Наименьший ход стола от гидросистемы (при сведенных упорах), мм 8

Скорость перемещения стола от гидросистемы (регулируется бесступенчато), м/мин.

на режиме шлифования 0,1…4

на режиме правки 0,1…2,5

Наибольший угол поворота верхнего стола, градусы:

по часовой стрелке 2

против часовой стрелки 4

Цена деления шкалы поворота стола:

градусы 0,15

конусность, мм 25

Шлифовальный круг Пп750х80х305

Частота вращения шпинделя шлифовальной бабки, об/мин. 890

Скорость резания, не более м/сек. 35

Наибольшее перемещение шлифовальной бабки по винту, не менее, мм 235

Величина быстрого подвода шлифовальной бабки, не менее, мм 100

Время быстрого подвода шлифовальной бабки, сек. 3

Периодическая подача шлифовальной бабки, мм

наибольшая 0,030±0,0025

наименьшая 0,0025±0,0006

Цена деления лимба поперечной подачи, мм 0,005

Наибольшее осевое перемещение шпинделя шлифовальной бабки, мм ±2,5

Частота вращения изделия (регулируется ступенчато, отклонение не должно превышать ±7%), об/мин. 30, 40, 60, 90, 120, 160

Величина отвода пиноли задней бабки, мм 65±2

Габаритные размеры станка (при крайнем положении движущихся частей), мм

длина 6000

ширина 2550

высота 1585

Масса станка с электрооборудованием, гидроагрегатом и установкой охлаждения, кг 10005
