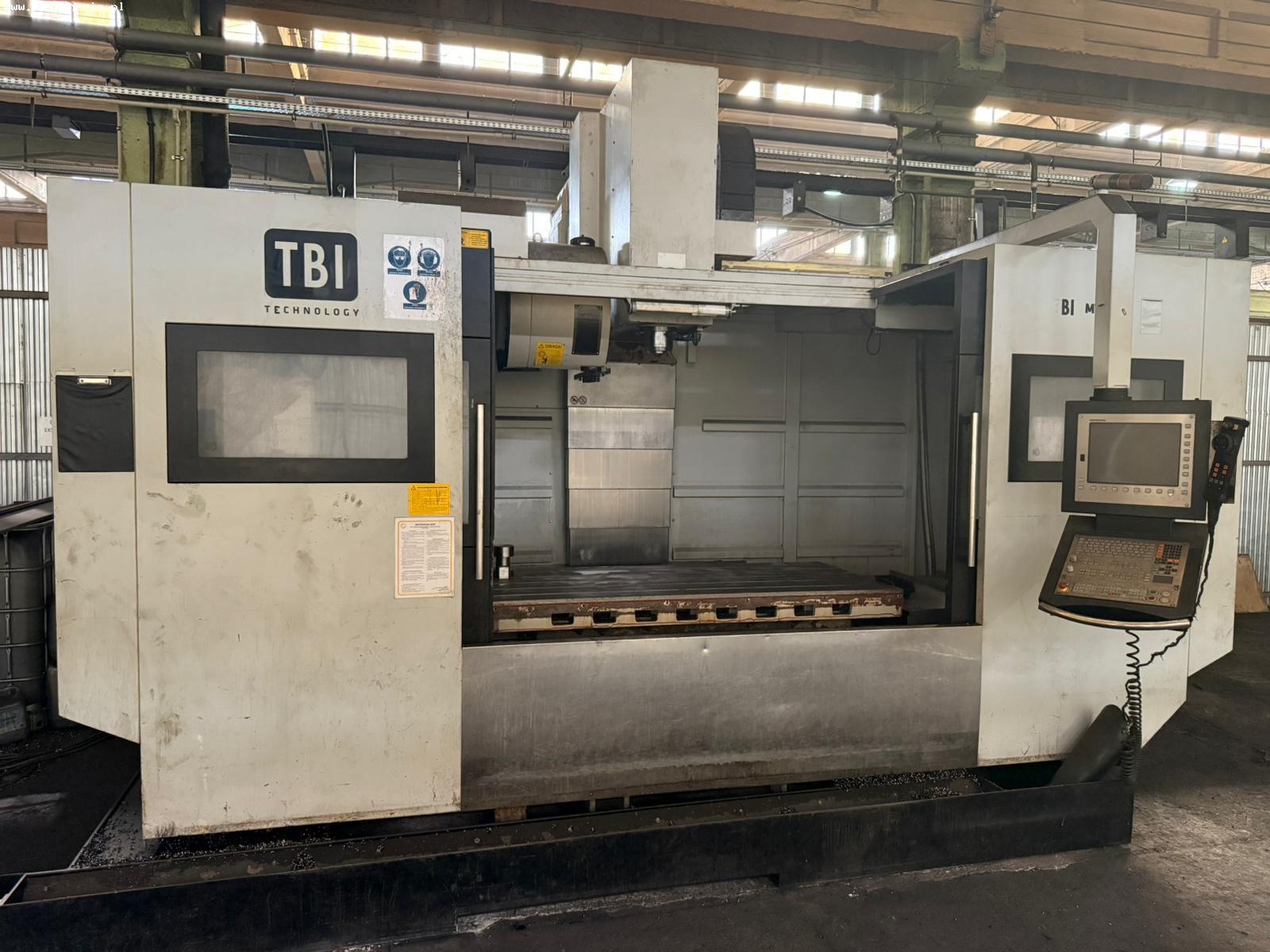

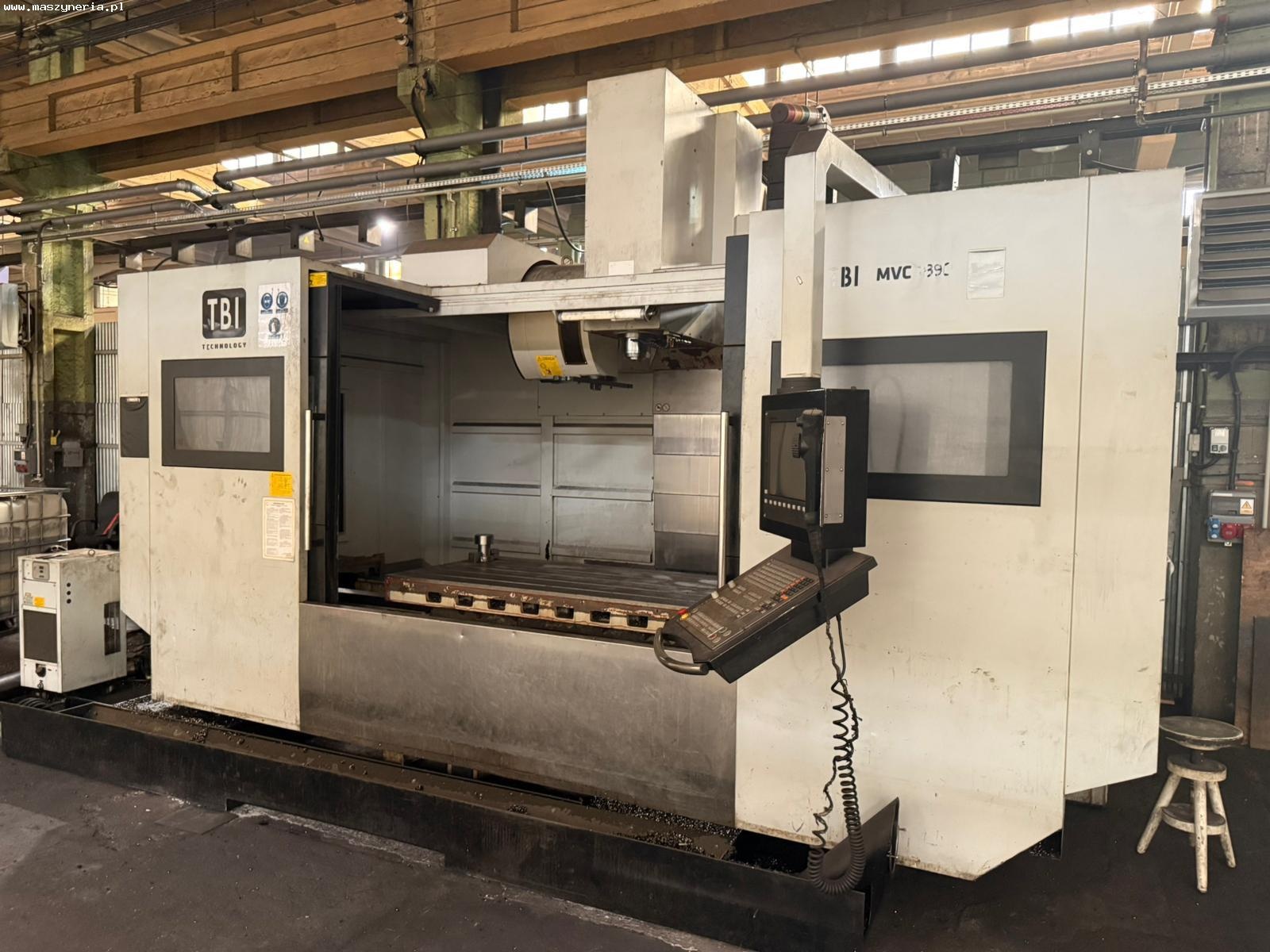

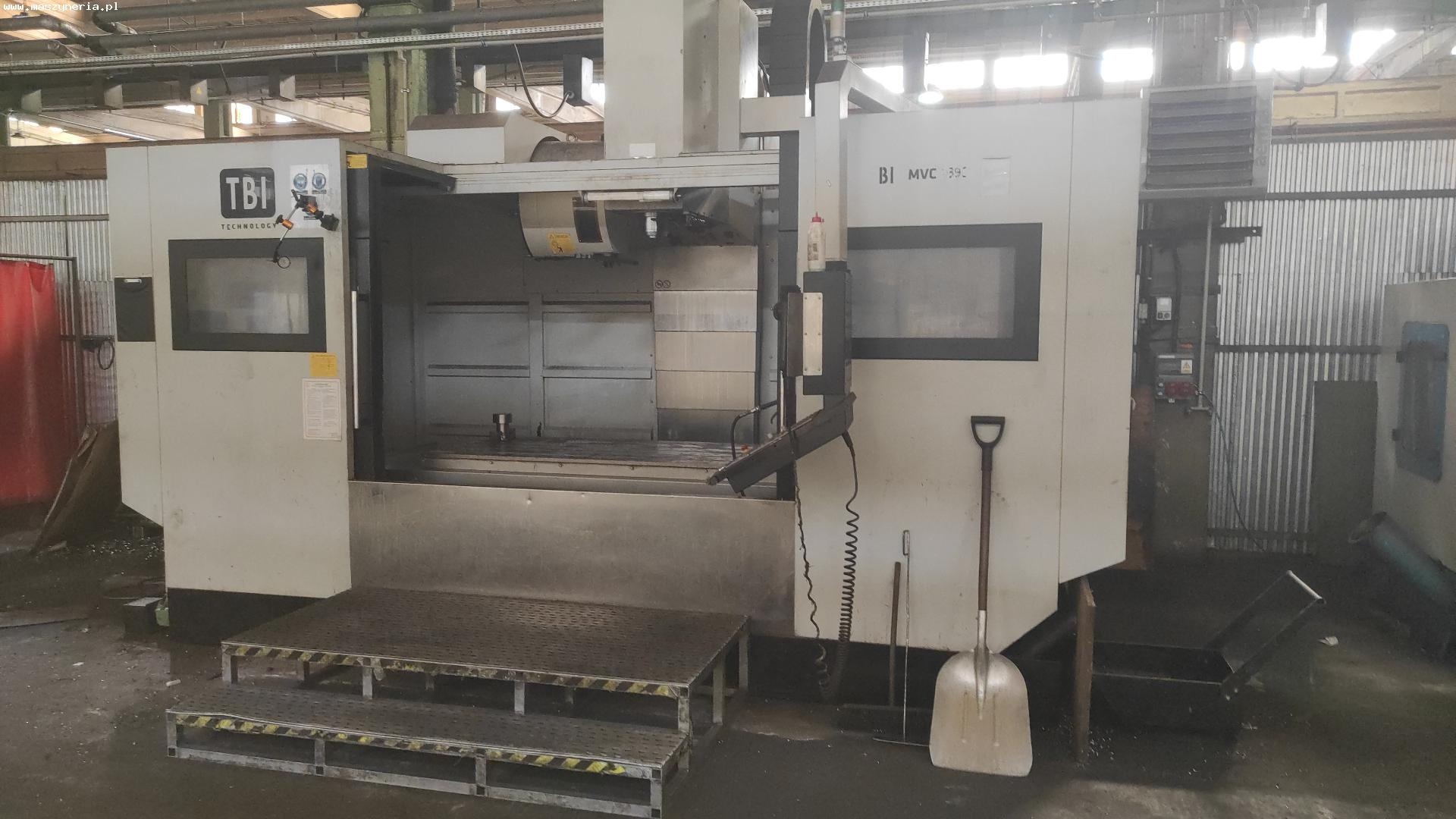

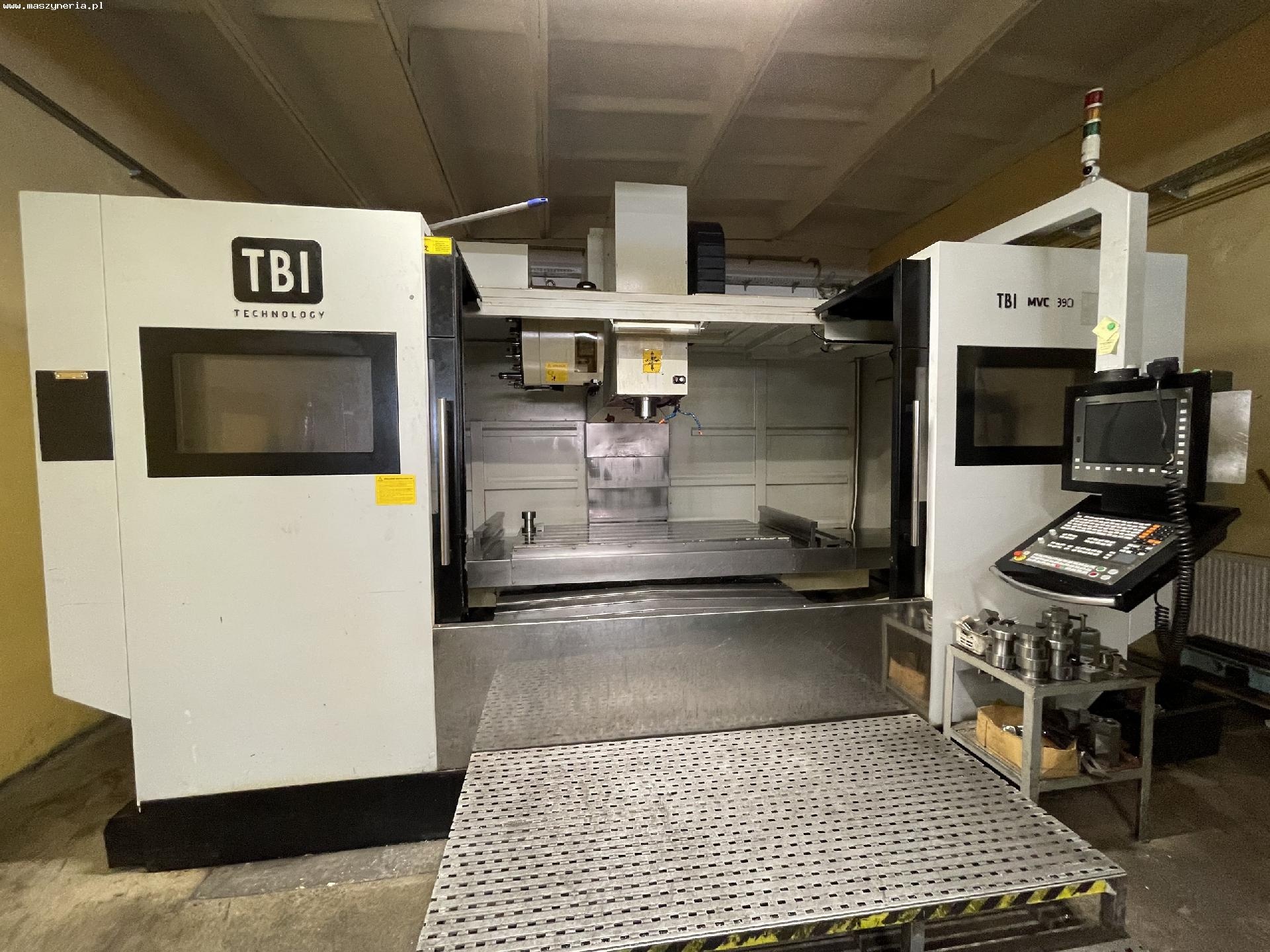

Вертикальный обрабатывающий центр с ЧПУ TBI MVC 1890

Вертикальный обрабатывающий центр с ЧПУ TBI MVC 1890 был построен в 2023 году в Польше компанией TBI Technology Sp. z o.o. За свой срок службы станок работал очень мало. Во время последнего технического обслуживания шпиндель был заменен на новый стоимостью 10 000 €.

Технические характеристики фрезерного станка с ЧПУ TBI MVC 1890

• подача по оси X/Y/Z: 1800/900/1020 мм
• быстрое перемещение по оси X/Y/Z: 20/20/15 м/мин
• размеры рабочего стола (Д х Ш): 1950 x 850 мм
• максимальный вес заготовки: 2500 кг
• максимальная скорость вращения шпинделя: 12000 об/мин
• конус шпинделя: SK40
• максимальное расстояние от торца шпинделя до поверхности рабочего стола: 1150 мм
• минимальное расстояние от торца шпинделя до поверхности рабочего стола: 250 мм
• максимальный диаметр инструмента (соседние позиции пустые/ соседние позиции заняты): 150/80 мм
• максимальная длина инструмента: 300 мм
• максимальный вес инструмента: 15 кг
• точность позиционирования: ± 0,005 мм
• повторяемость позиционирования: ± 0,003 мм
• количество Т-образных пазов: 5
• ширина Т-образных пазов: 22 mm
• расстояние между Т-образными пазами: 150 мм
• объем бака для охлаждающей жидкости: 560 л
• электропитание: 400 V
• размеры (Д x Ш x В): около 4900 x 3300 x 3600 мм
• вес машины TBI MVC 1890: 17000 кг

Оснащение фрезерного станка TBI

• управление ЧПУ: HEIDENHAIN TNC 620
• 24-позиционный барабанный магазин инструментов
• двуплечий сменщик инструмента
• шпиндель со стабилизацией температуры
• нарезание резьбы без компенсирующего резцедержателя
• охлаждение через шпиндель 20 бар
• система продувки шпинделя
• система воздушного и жидкостного охлаждения инструмента
• встроенный конвейер для стружки
• система промывки стружки
• пистолеты для промывки стружки
• цифровые приводы осей
• направляющие на всех осях
• телескопические ограждения на всех осях
• механическая разгрузка оси Z
• маслоотделитель (маслоотделитель)
• маховик
• освещение рабочей зоны
• электрический шкаф с охлаждением
• USB и Fast Ethernet порт
