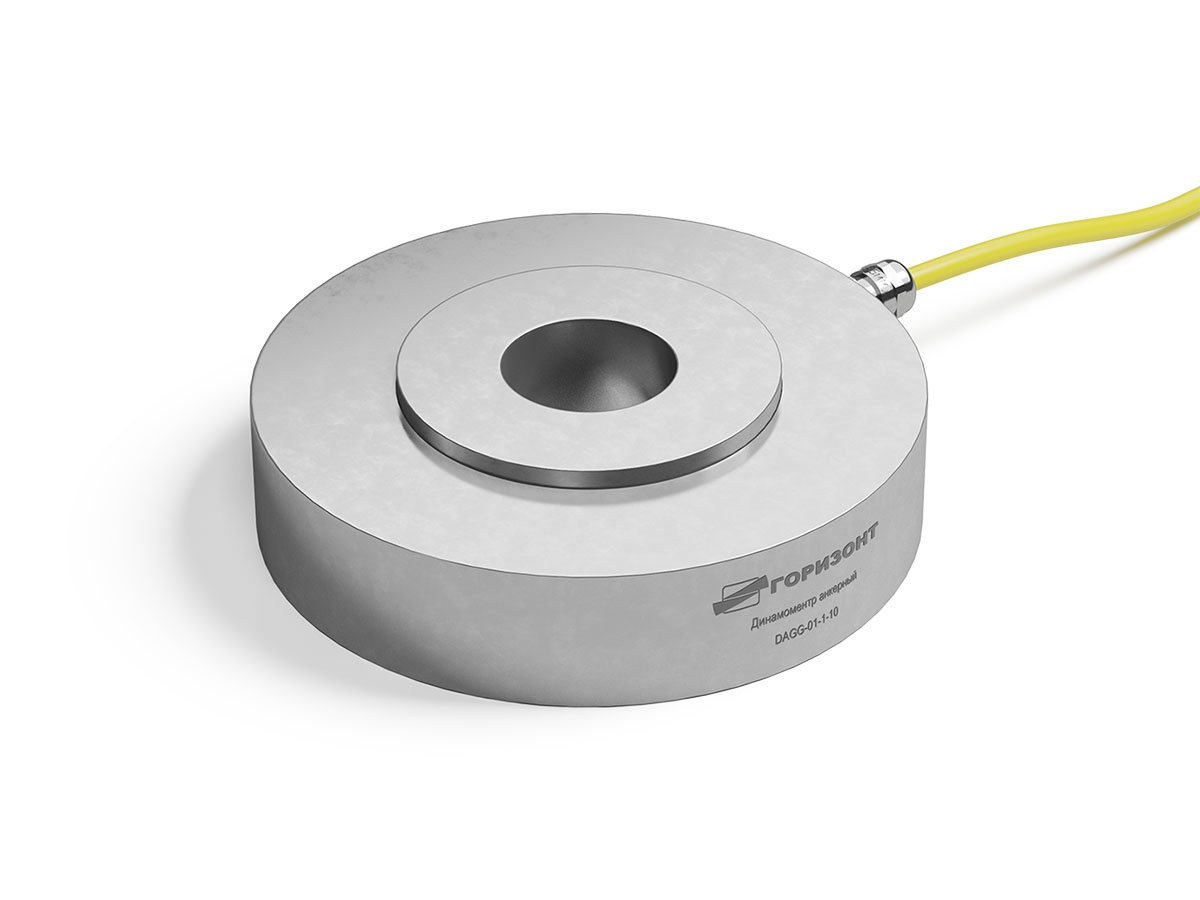

Анкерный динамометр предназначен для контроля силы натяжения грунтового анкера в процессе эксплуатации. Датчик устанавливается в проставку между опорной плитой и сферической гайкой анкера, таким образом датчик силы испытывает сжатие равное силе натяжения анкерного устройства.
Анкерный динамометр предназначен для контроля силы натяжения грунтового анкера в процессе эксплуатации. Датчик устанавливается в проставку между опорной плитой и сферической гайкой анкера, таким образом датчик силы испытывает сжатие равное силе натяжения анкерного устройства.
Датчик может использоваться для мониторинга растягивающих усилий в анкерных устройствах стен в грунте, подпорных или шпунтовых стен, а также, для мониторинга сжимающих усилий в распорных устройствах котлованов.
Назначение:
- мониторинг натяжения в грунтовых анкерных устройствах подпорных и шпунтовых стен, стен в грунте
Технические характеристики
| Наименование характеристики | DAGG-D01 | DAGG-01 |
| Выход | Цифрововой | Аналоговый мост |
| Тип первичного преобразователя | Тензорезисторный мост 8/16 |
| Диапазон измерения усилий, кН | 250/500/750/1000/1500/2000/3000 |
| Основная погрешность измерения, % от диапазона | 1 |
| Дополнительная погрешность измерения, вызваная изменением температуры, % от диапазона, на 1°С | 0,005 |
| Дополнительная погрешность измерения, вызваная изменением во времени, % от диапазона за 1год | 0,1 |
| Рабочий диапазон температур, °С | от -50 до +60 |
| Напряжения питания аналогового моста | - | 1,5-10 В |
| Степень пылевлагозащиты | IP68 |
| Материал датчика | Нержавеющая сталь |
| Интерфейс | RS-485 | - |
| Протокол обмена | Modbus | - |
| Скорость обмена | 9600 бит/с | - |
Габаритные размеры
DAGG Размеры
| Диапазон | D центральное отверстие* | Высота | Внешний диаметр |
| 0 - 300 кН | 30-60 | 40 | 158 |
| 0 - 500 кН | 40-70 | 40 | 158 |
| 0 - 1000 кН | 80-100 | 40 | 220 |
| 0 - 1500 кН | 90-120 | 40 | 260 |
| 0 - 2000 кН | 100-130 | 40 | 280 |
| 0 - 3000 кН | 110-140 | 40 | 300 |
| * Подбирается под анкер при заказе |
