ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ ПРЕДЛАГАЕТ К ПРОДАЖЕ

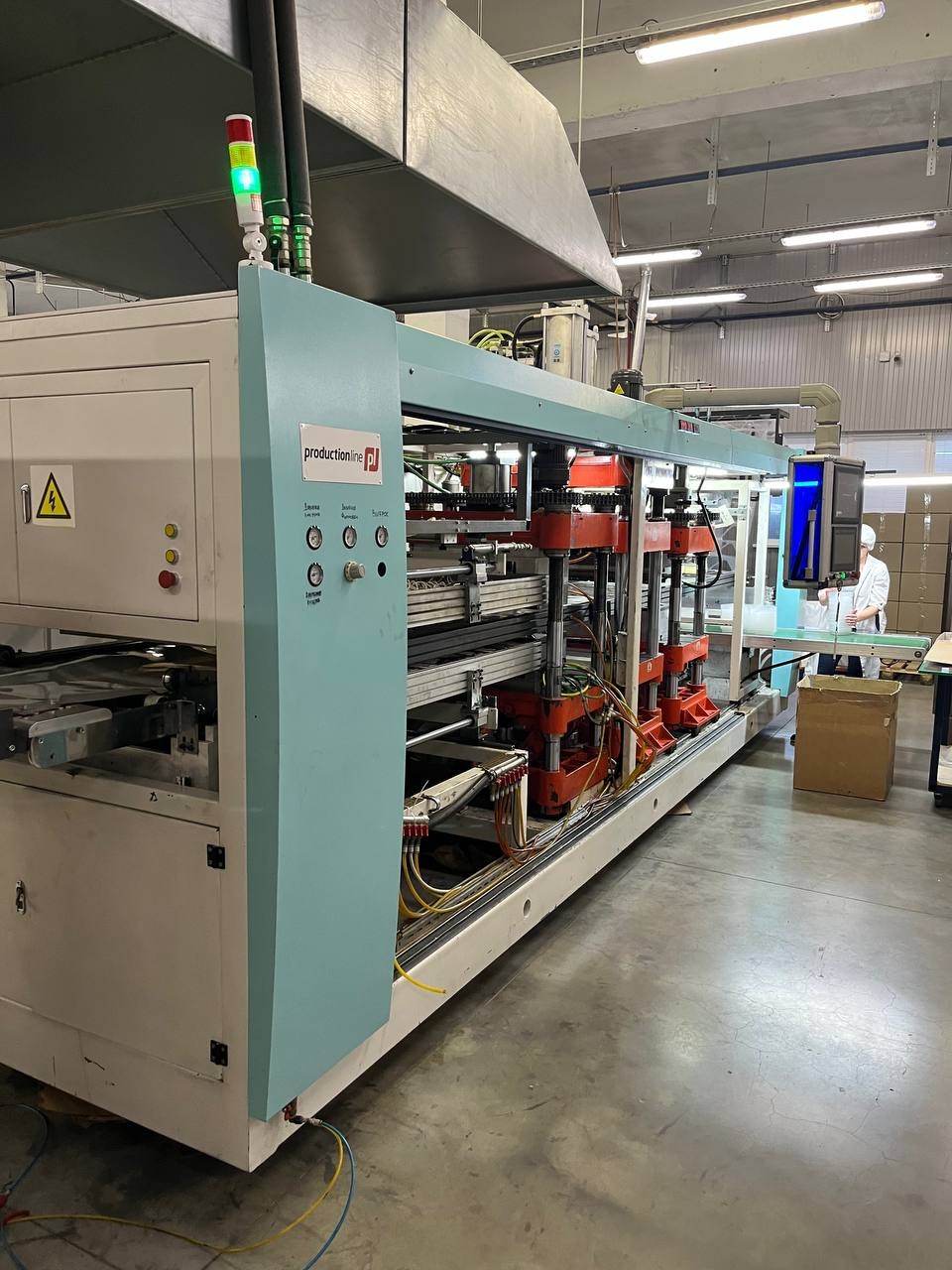

Автоматический термоформовочный станок NUD-680/420
Цена 3 500 000,00 руб.
Нахождение оборудования: г. Санкт-Петербург.
По всем вопросам и дополнительной информацией просим обращаться по тел.: +7-931-354-83-22
Основные технические характеристики:
1. Толщина перерабатываемой пленки 0,2 — 2,0 мм
2. Перерабатываемые материалы: ПП, ПЭТ, ПВХ, ПС и ПЛА.
3. Максимальное поле формовки: 680х420 мм
4. Ширина пленки: 400-690 мм
5. Глубина формовки: 80 мм
6. Скорость: 15-30 циклов/мин
7. Мощность нагрева: 70 кВт
8. Мощность двигателей: 4х4 кВт
9. Давление сжатого воздуха: 0,5-0,8 бар
10. Общая установленная мощность: 80 кВт
11. Масса: 7.500 кг
12. Габариты: 7.500 х 2.400 х 2.200 мм

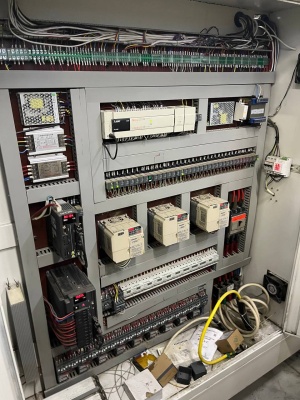

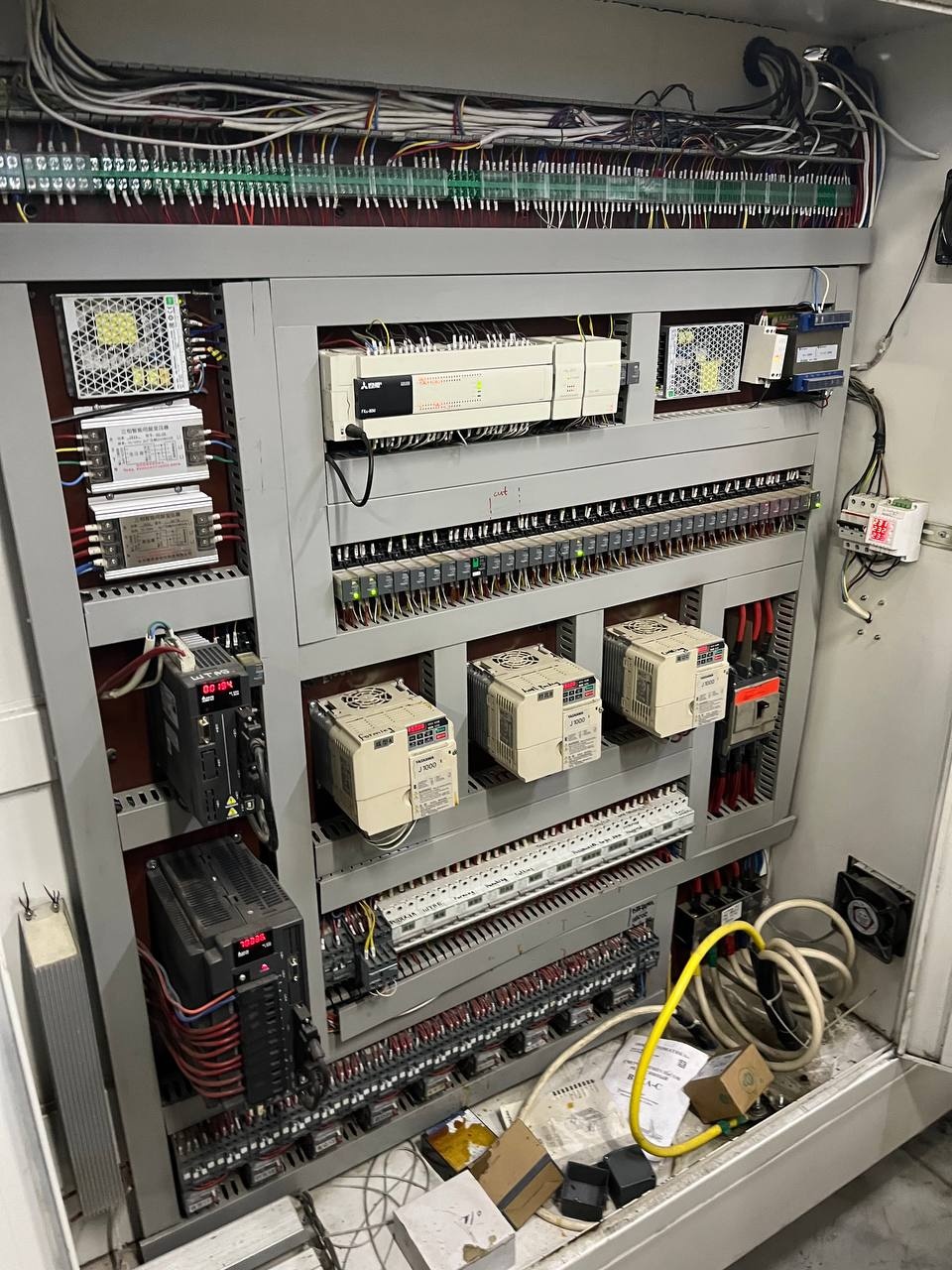

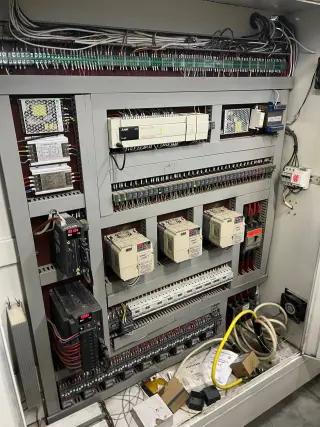

Комплектация:
1. Двигатели — Китайский бренд
2. Редукторы — Китайский бренд
3. Инвертеры — Yasakawa (Япония)
4. Магнитный клапан для формовки — SMC (Япония)
5. Магнитный клапан — Airtac
6. Цилиндр — Airtac
7. Подающий серводвигатель — Yasakawa (Япония)
8. Штабелирующий серводвигатель — Yasakawa (Япония)
9. Модуль регулирования напряжения — Китайский бренд
10. Модуль температуры — Китайский бренд
11. Нагревательные элементы — Китайский бренд
12. Контроллер — Yasakawa (Япония)

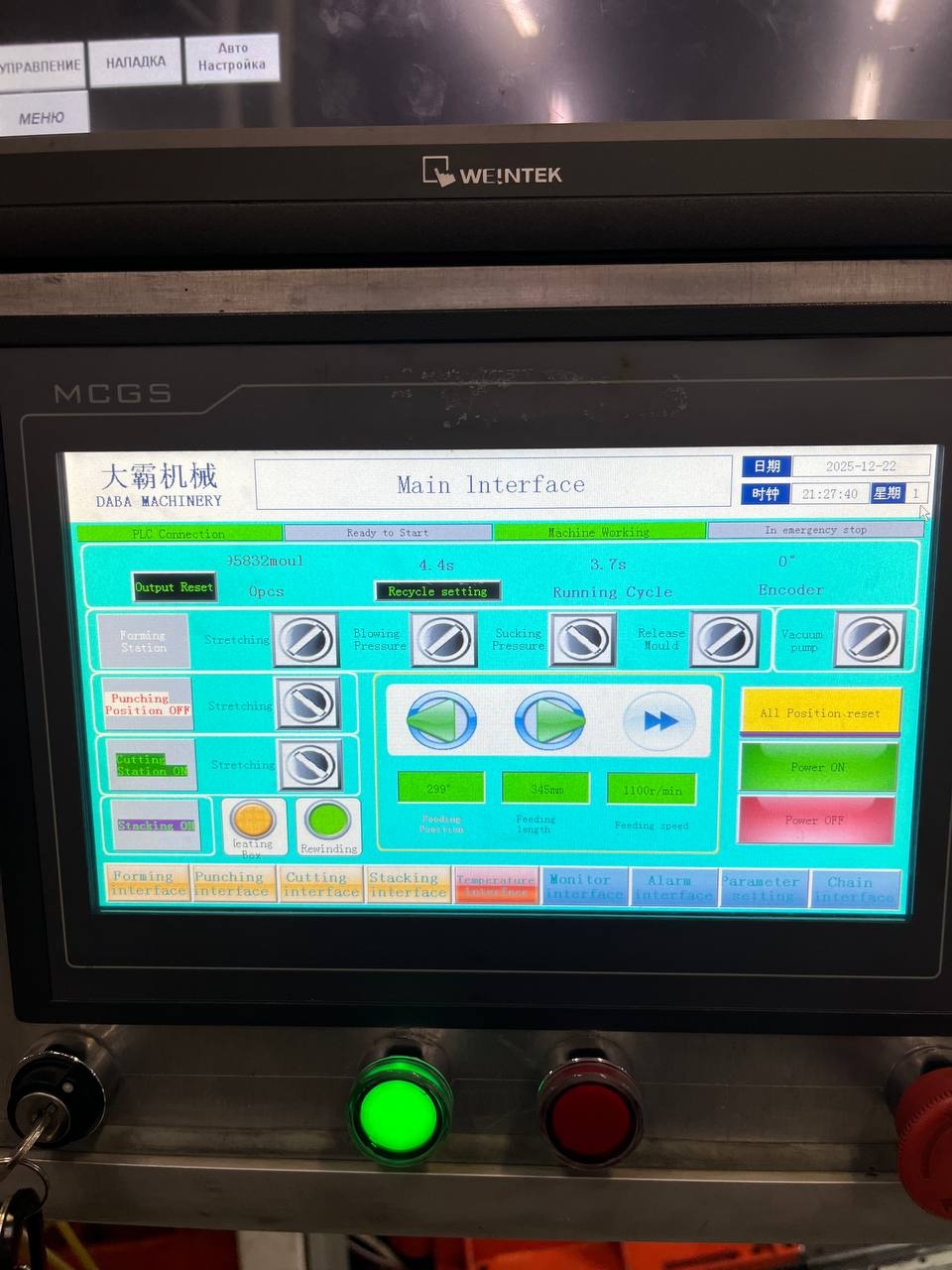

13. Монитор управления — Yasakawa (Япония)
14. Энкодер — Yasakawa (Япония)
15. Контакторы — Schneider
16. Сенсоры — Omron (Япония)
17. Переключатель — Schneider
18. Выключатель — Schneider
Применение.
Серия станков NUD способна перерабатывать различные материалы, такие как АПЭТ, РПЭТ, СПЭТ, БОПС, УППС, ПП, ПЛА, ПВХ и барьерные материалы для производства следующих изделий: лотки, крышки, упаковка для фруктов и овощей, цветочные горшки, контейнеры с совмещенной крышкой, детские лотки и тарелки.
Этот термоформовочный станок представляет собой инновационную модель имеющий следующие плюсы:
- высокий уровень стандартизации;
- исключительная воспроизводимость;
- высокая надежность;
- гибкость производства широкого ассортимента продукции;
- высокоскоростная производительность;

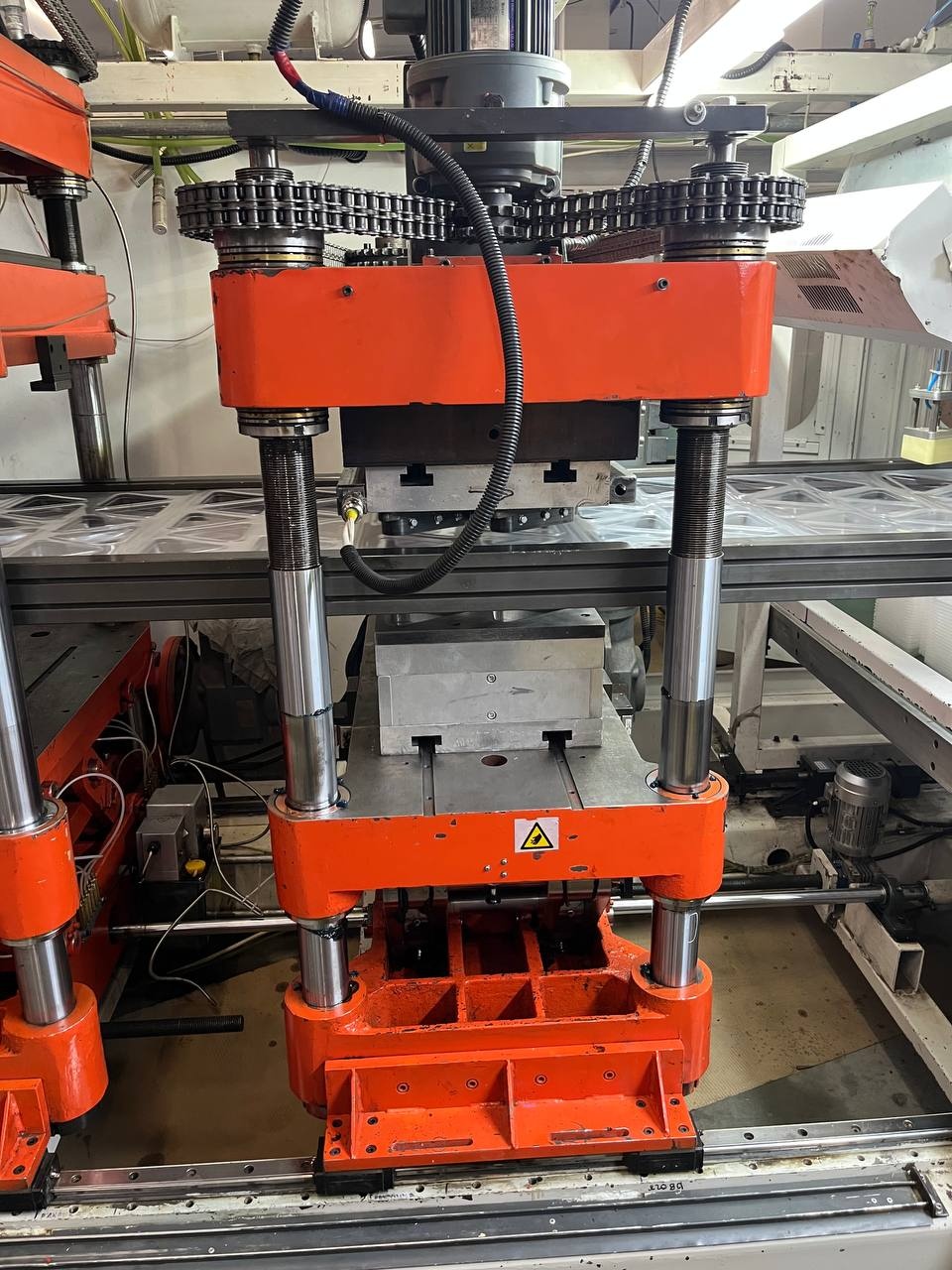

- четырёх колонный пресс для формовки, высечки и вырубки с отличным балансом усилий на плитах оснастки;
- аккуратная и надежная вырубка;
- сервоприводы на всех основных движущихся частях;
- удобное в использовании программное обеспечение.
Принцип работы.

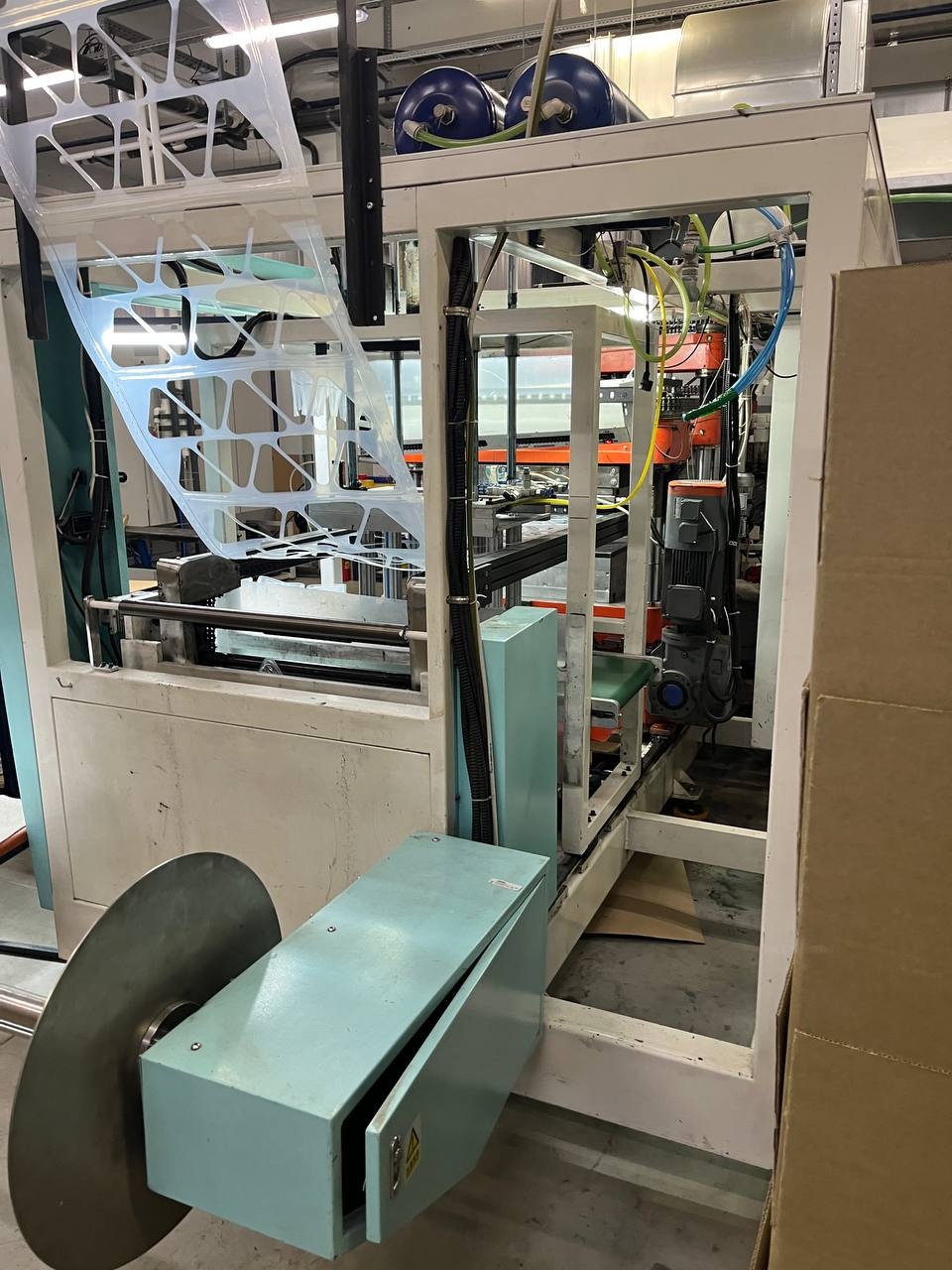

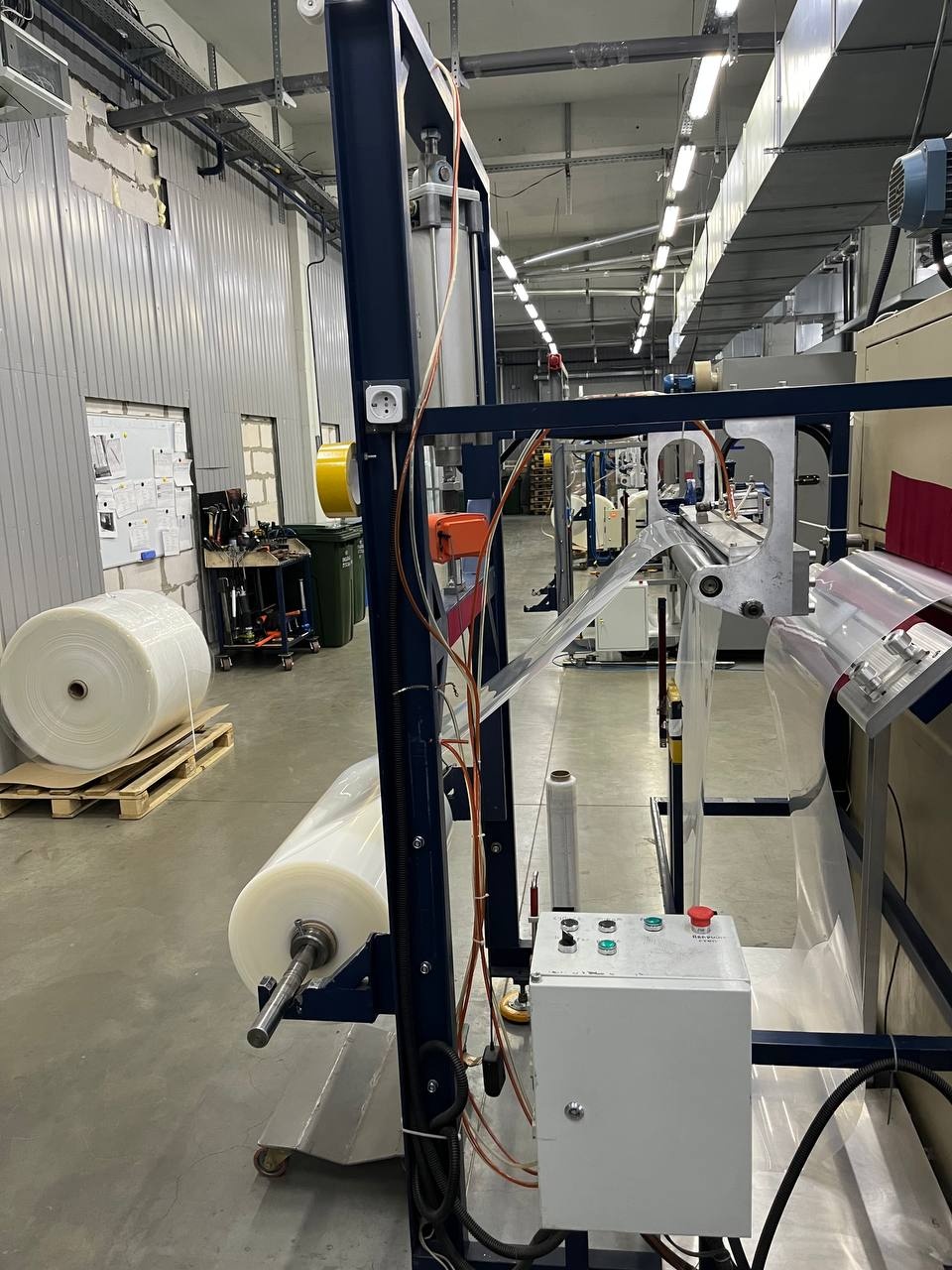

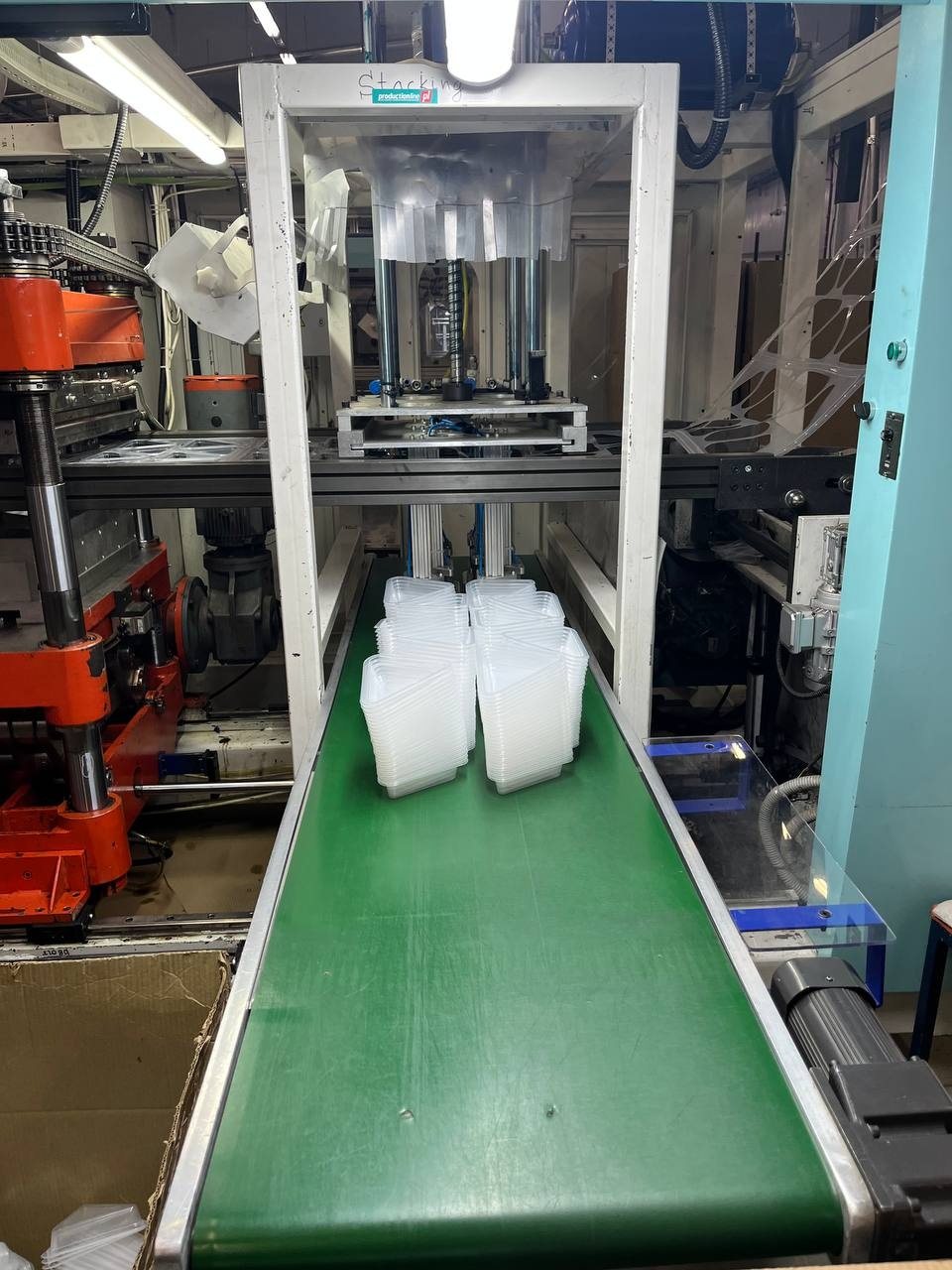

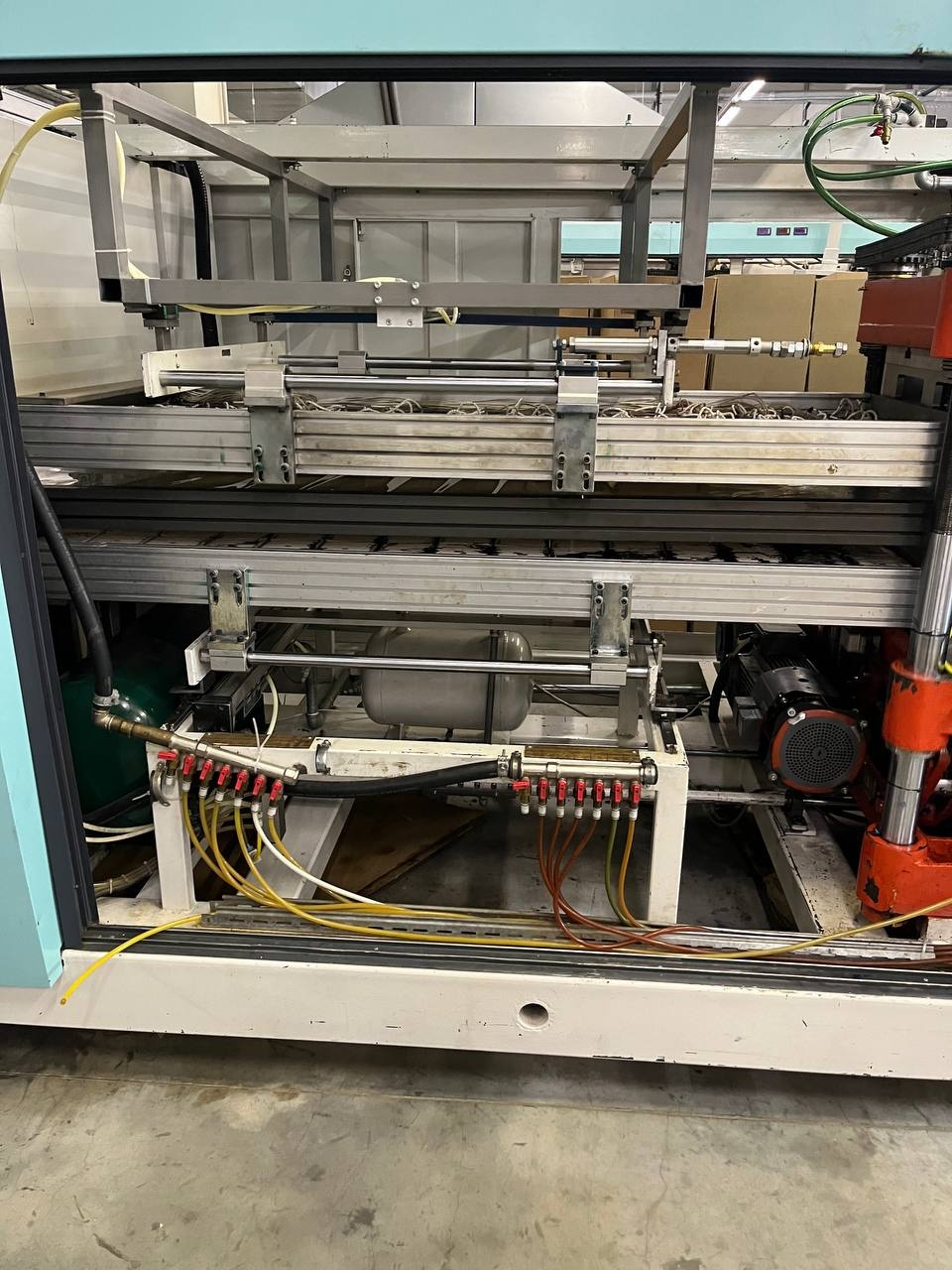

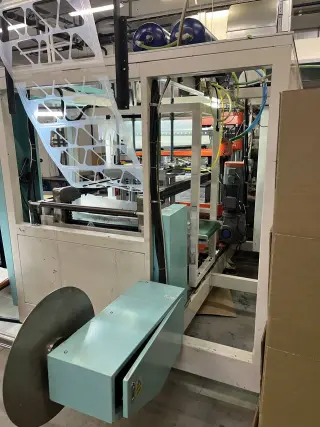

Станок представляет из себя металлическую станину с несколькими станциями: размотка, нагрев, формовка, высечка, вырубка, штабелирование, намотка отходов. Рулон пленки устанавливается на станцию размотки и полотно пленки постепенного отматывается. Пленка нагревается ТЭНами до нужной температуры. На блоке формовки устанавливается форма (оснастка) для производства изделий определенных размеров и фигуры. Нагретая пленка зажимается в форме, раздувается сжатым воздухом, пленка принимает нужную форму и охлаждается. При необходимости на следующей станции ножами прямоугольной или круглой формы делается перфорация (крышки для кофейных стаканов и холодных напитков, контейнеры для ягод, фруктов, овощей). Далее изделие вырубается штанцевыми ножами в необходимый наружный контур. На следующей станции изделия штабелируются и транспортной лентой отводятся в сторону. Отходы пленки наматываются в рулоны и передается на дальнейшую переработку.
Формы.
1.1 Форма для ПП лотка с круглой перфорацией для рассады.
1.2 Вставка в форму 1.1 для ПП коррекса для печеней.
2. Форма для ПЭТ контейнера с круглой и прямоугольной перфорацией и совмещенной крышкой
3.1 Форма для ПЭТ контейнера с круглой перфорацией
3.2 Вставка в форму 3.1 для ПЭТ контейнера с круглой перфорацией
4. Форма для ПЭТ крышки с круглой и прямоугольной перфорацией
Формы изготавливаются из стали и алюминия. В комплект формы входят плиты с формообразующими, ножи перфорации и/или вырубные ножи, штабелирующая оснастка.
