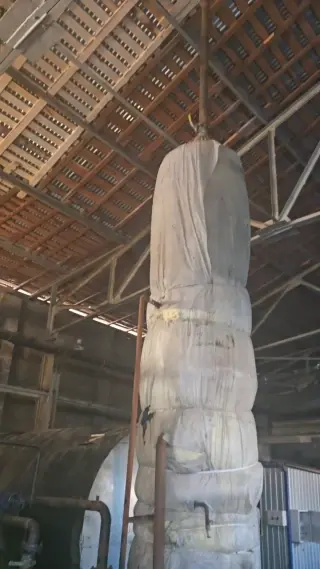

Установка деэмульгации мазута УДМ-100 (Мазутная установка)

Общие сведения

Установка деэмульгации мазута (УДМ-100) предназначена для обезвоживания мазута марки М-100 до показателей, регламентируемых ГОСТ 10585–2013. Производительность установки составляет 100 тонн в смену.

Основные характеристики

·        Производительность: 100 тонн/смену

·        Объем загрузки сырья: до 75 м³

·        Мощность электрооборудования: 110 кВт

·        Используемое сырье: мазут с повышенным содержанием воды

·        Методы обработки: нагрев, химическая деэмульгация, вакуумная сушка

Состав установки

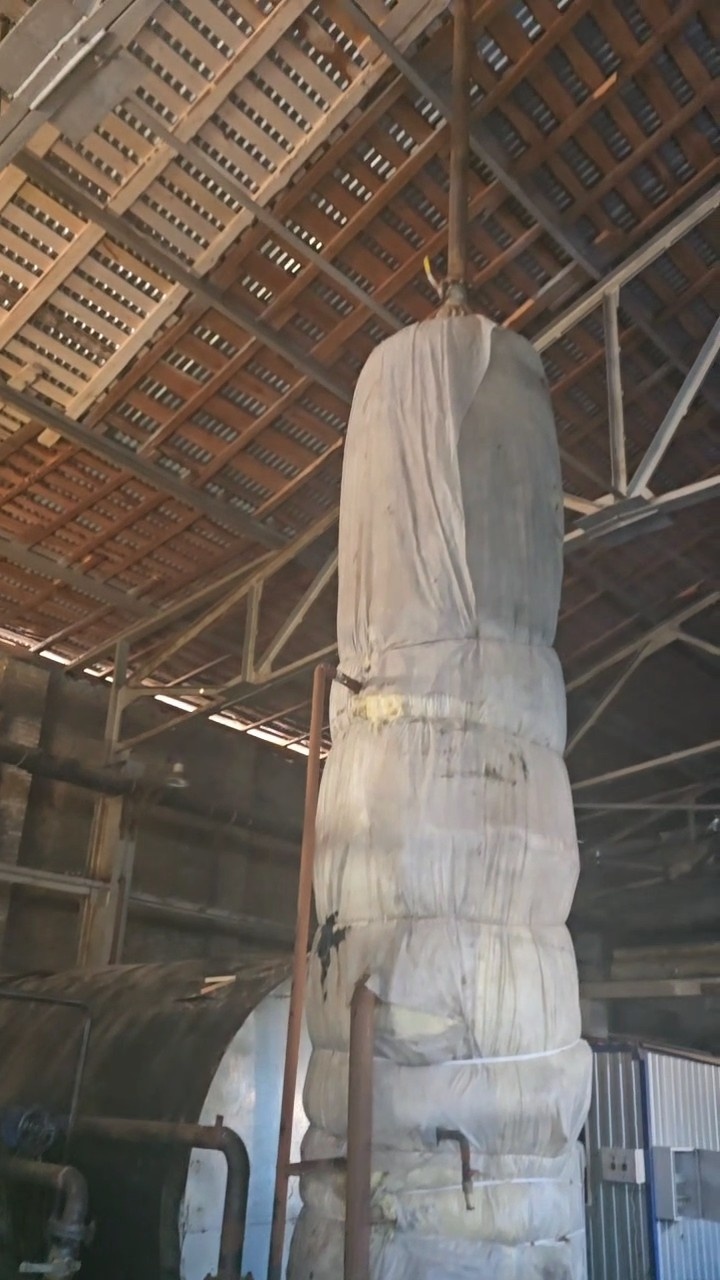

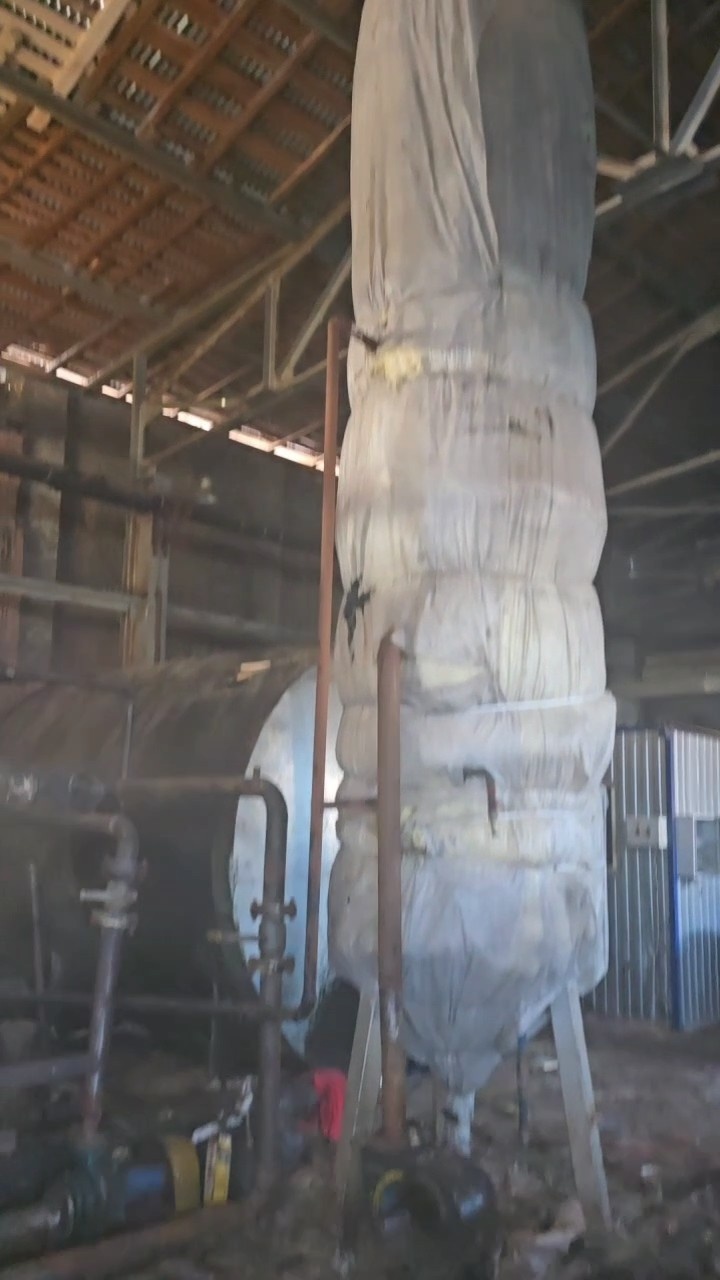

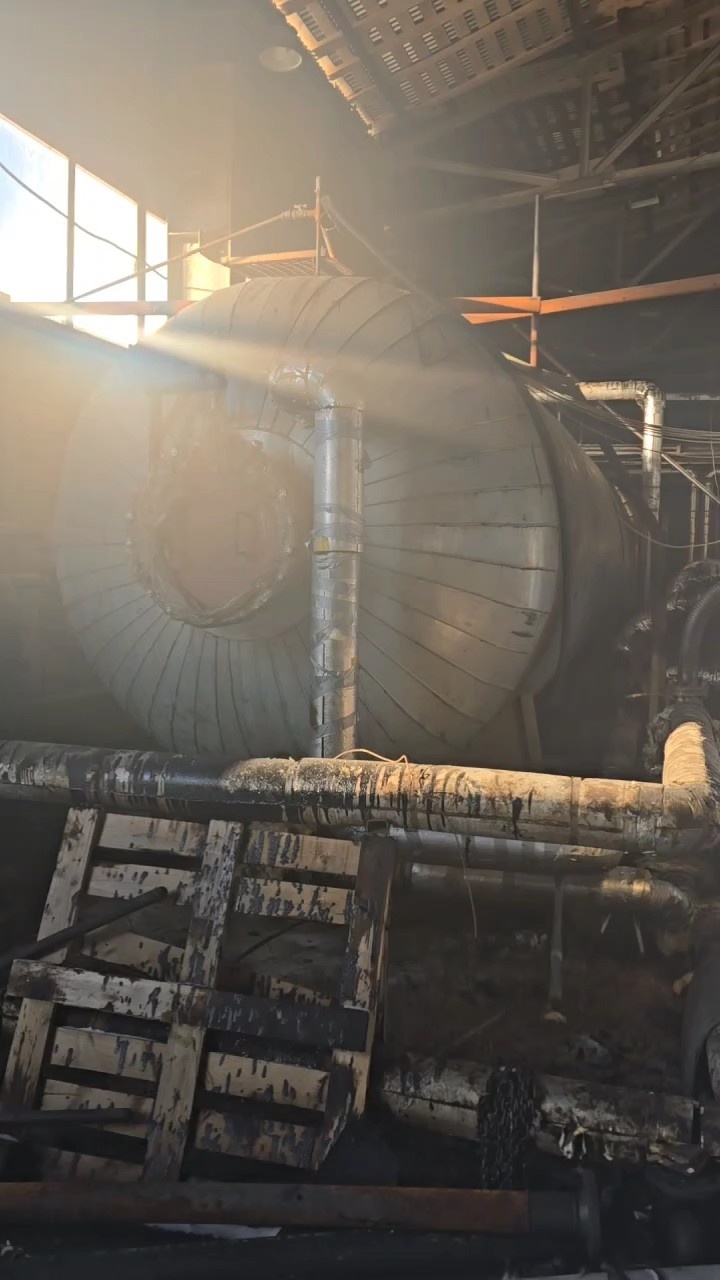

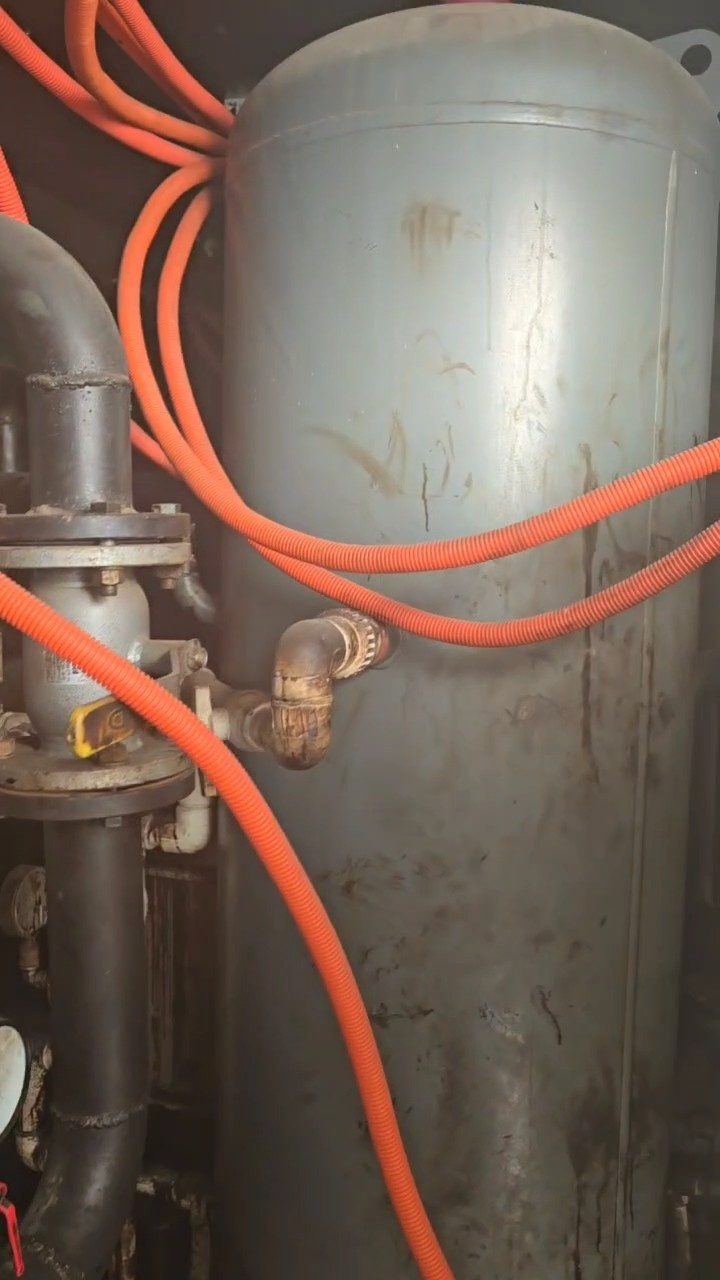

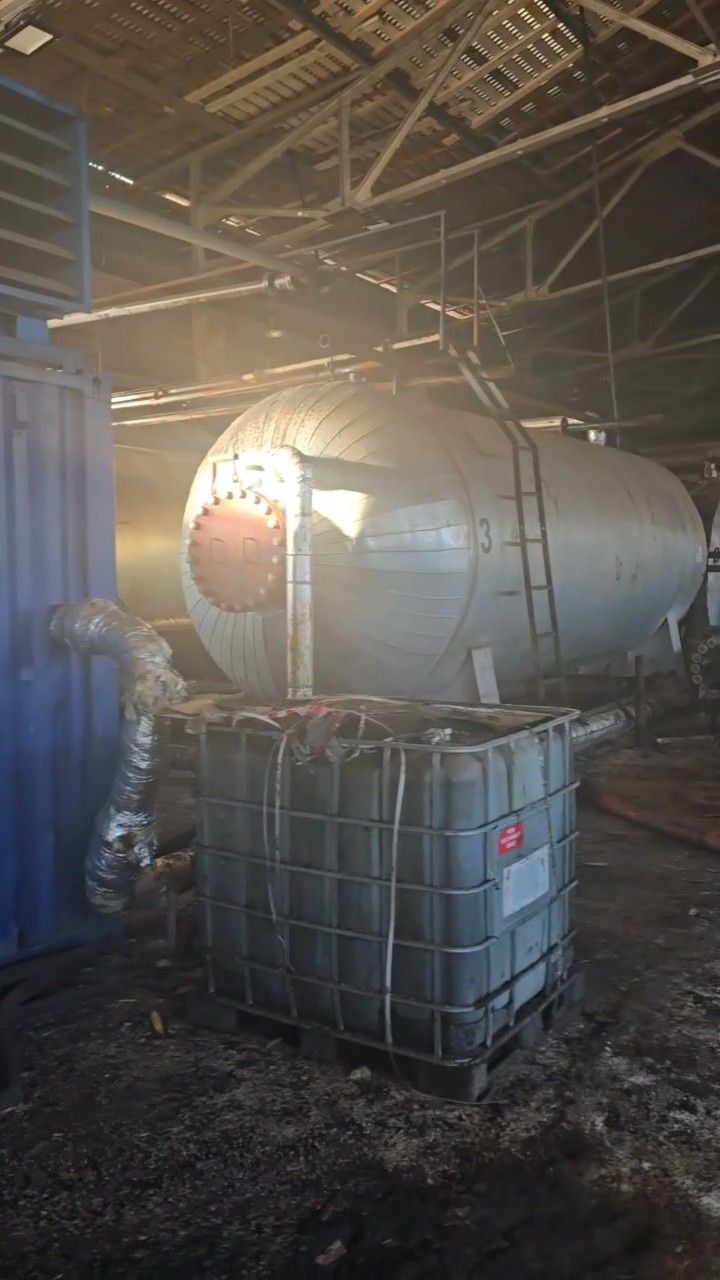

·        Рабочие реакторы: 3 емкости по 30 м³ (1 атмосферный, 2 вакуумных)

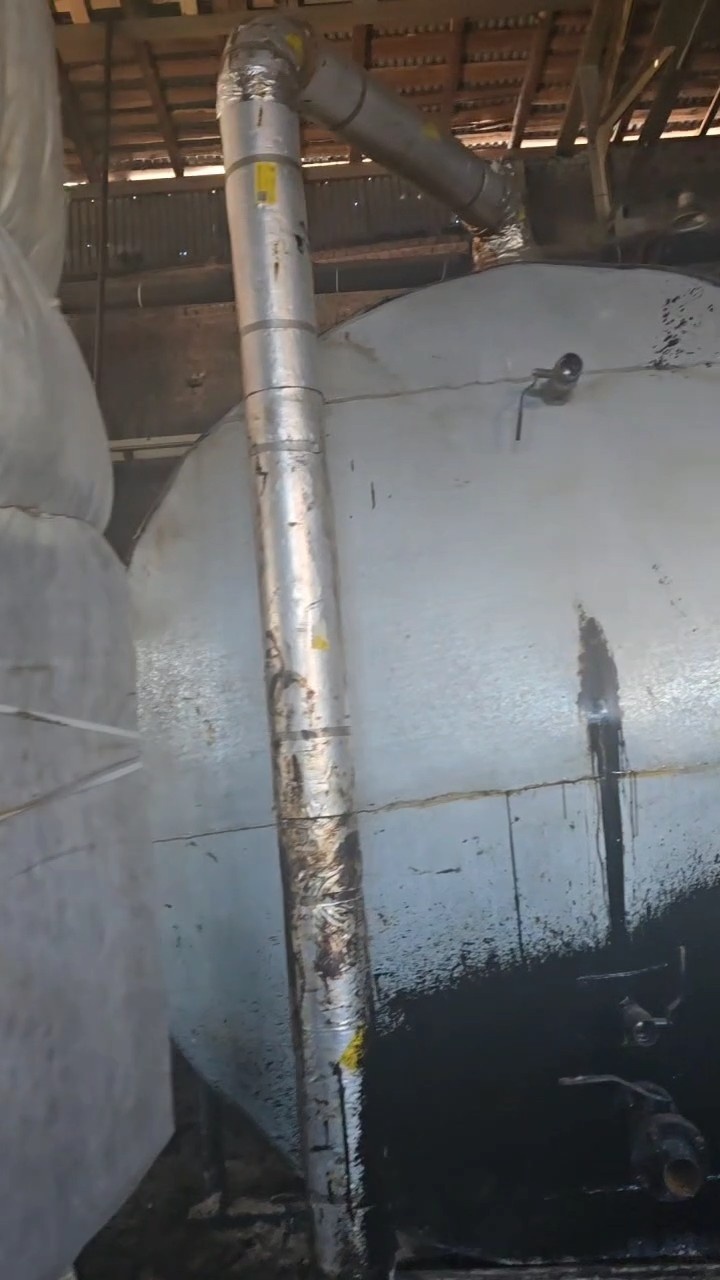

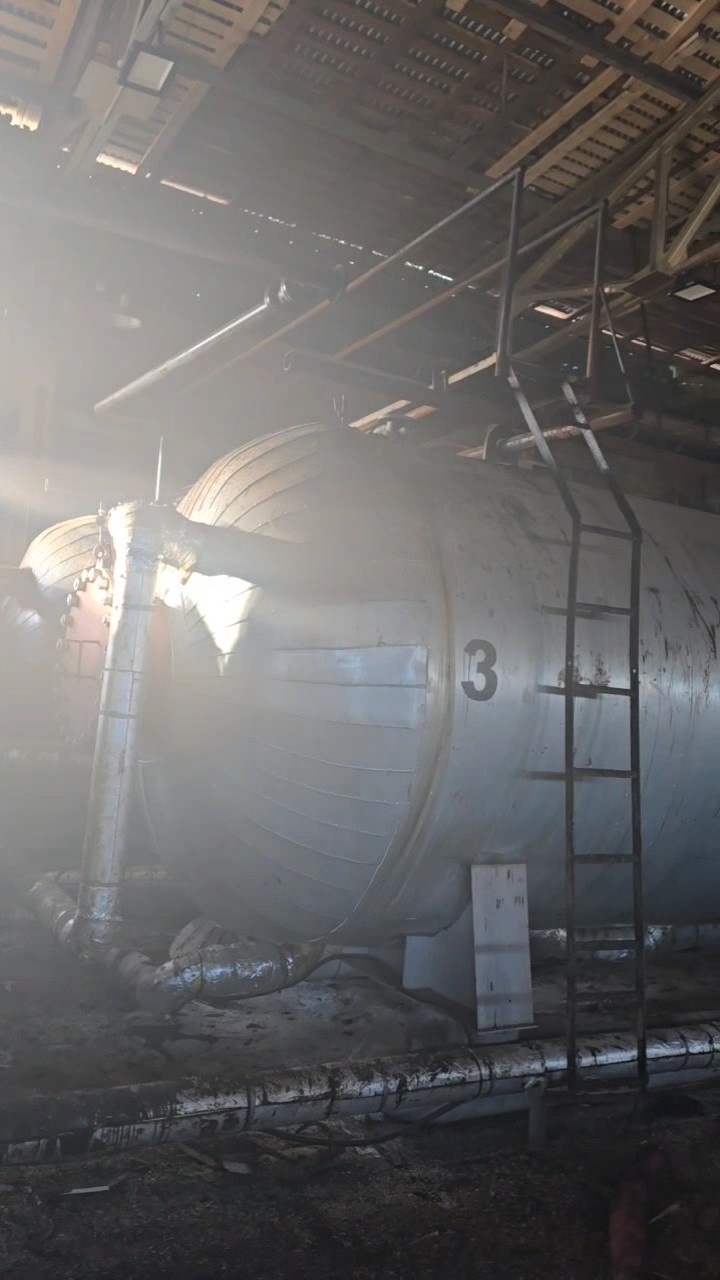

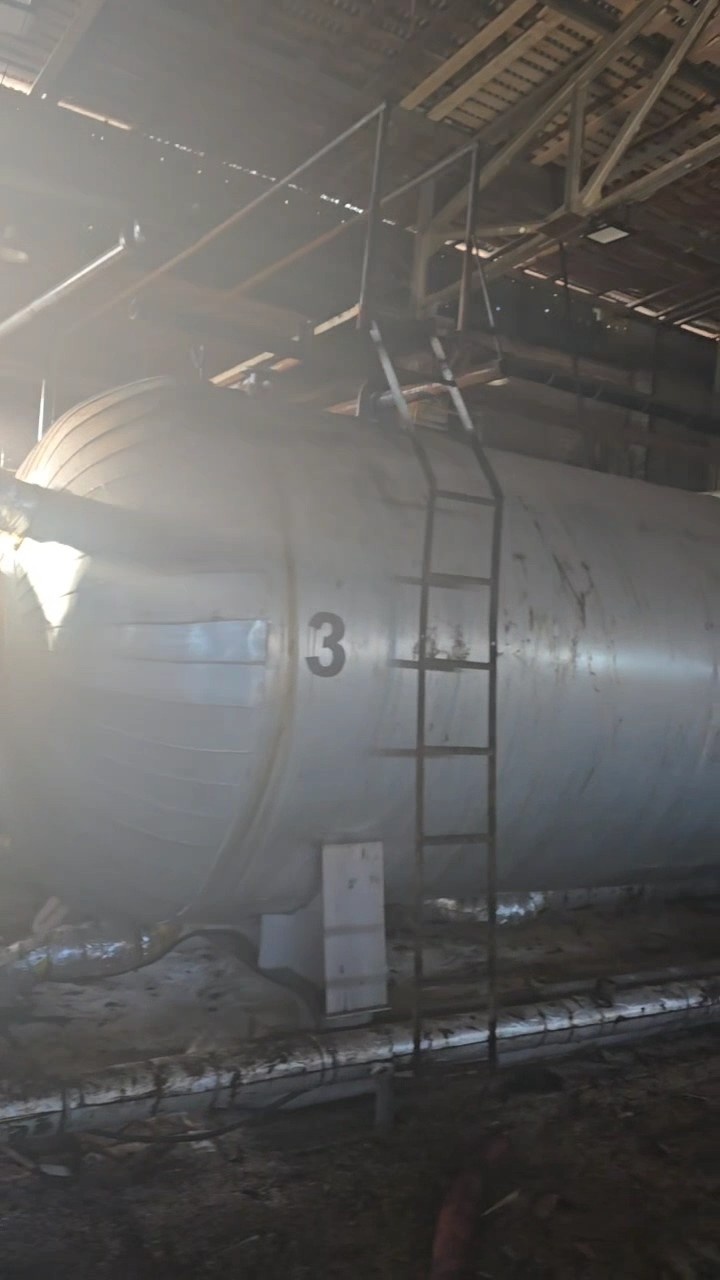

·        Сырьевые емкости: 2 емкости по 75 м³

·        Емкости готовой продукции: 2 емкости по 75 м³

·        Дренажная емкость: 25 м³

·        Котел нагрева: КХ600 мощностью 600 кВт

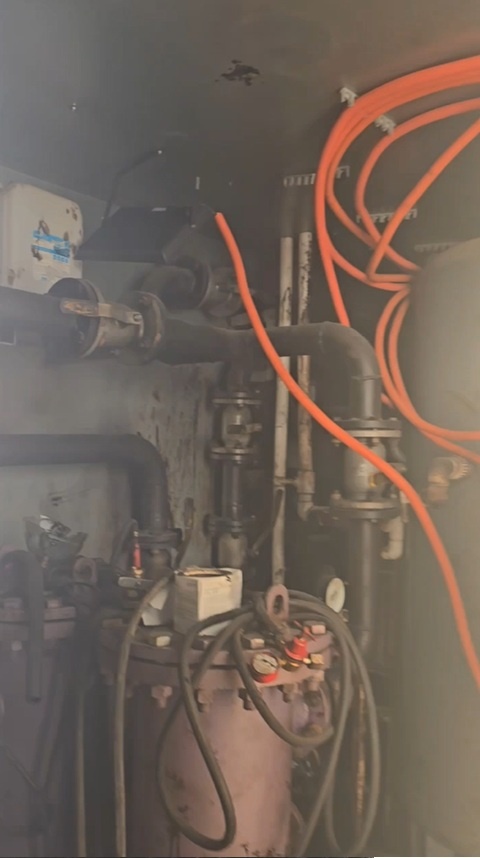

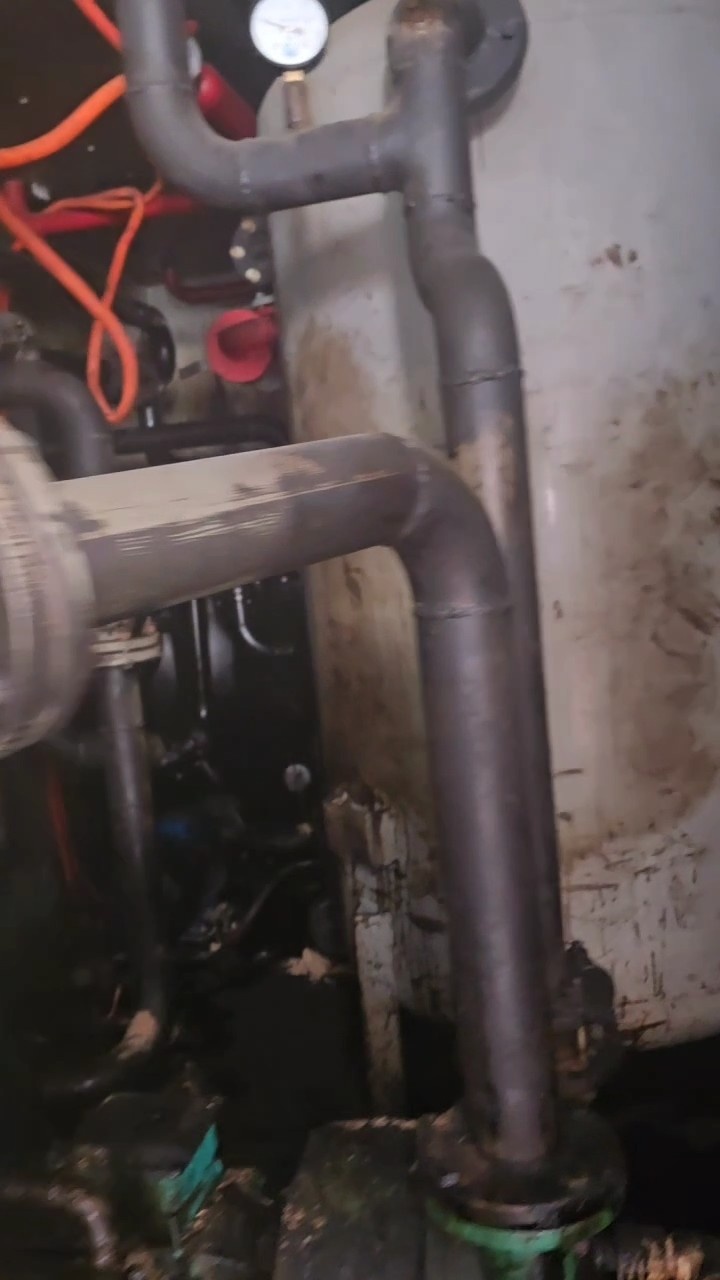

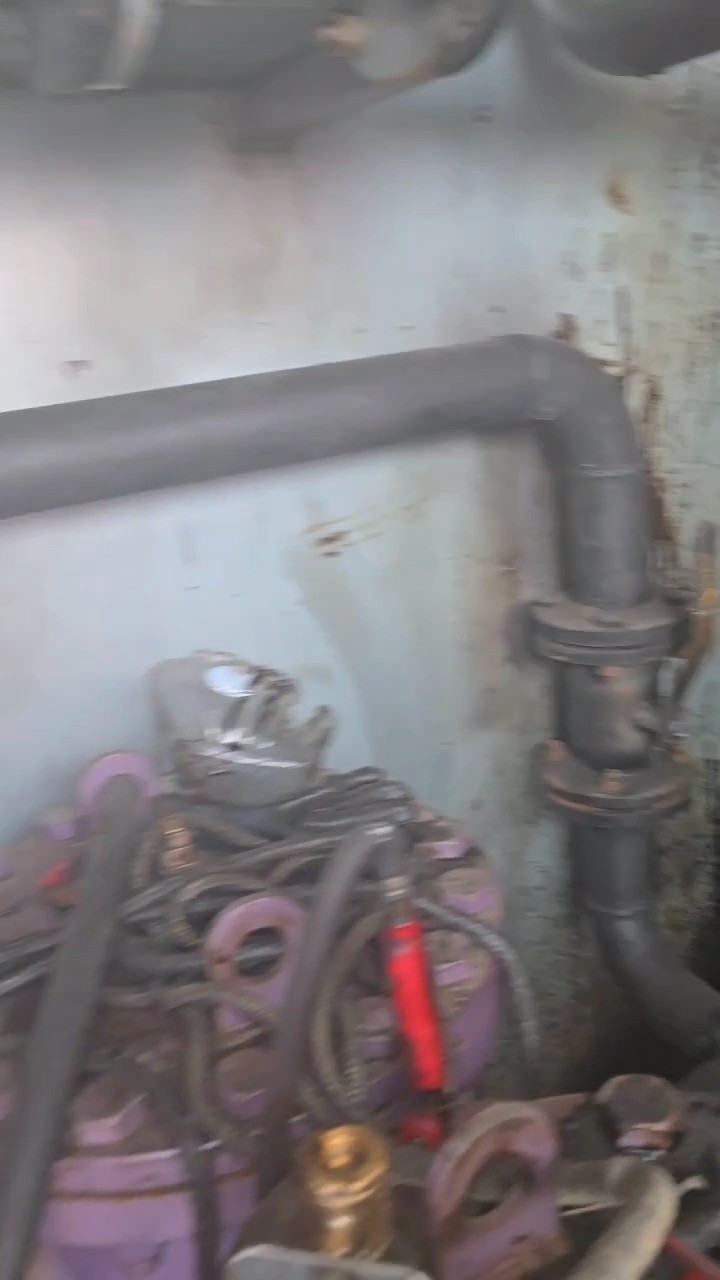

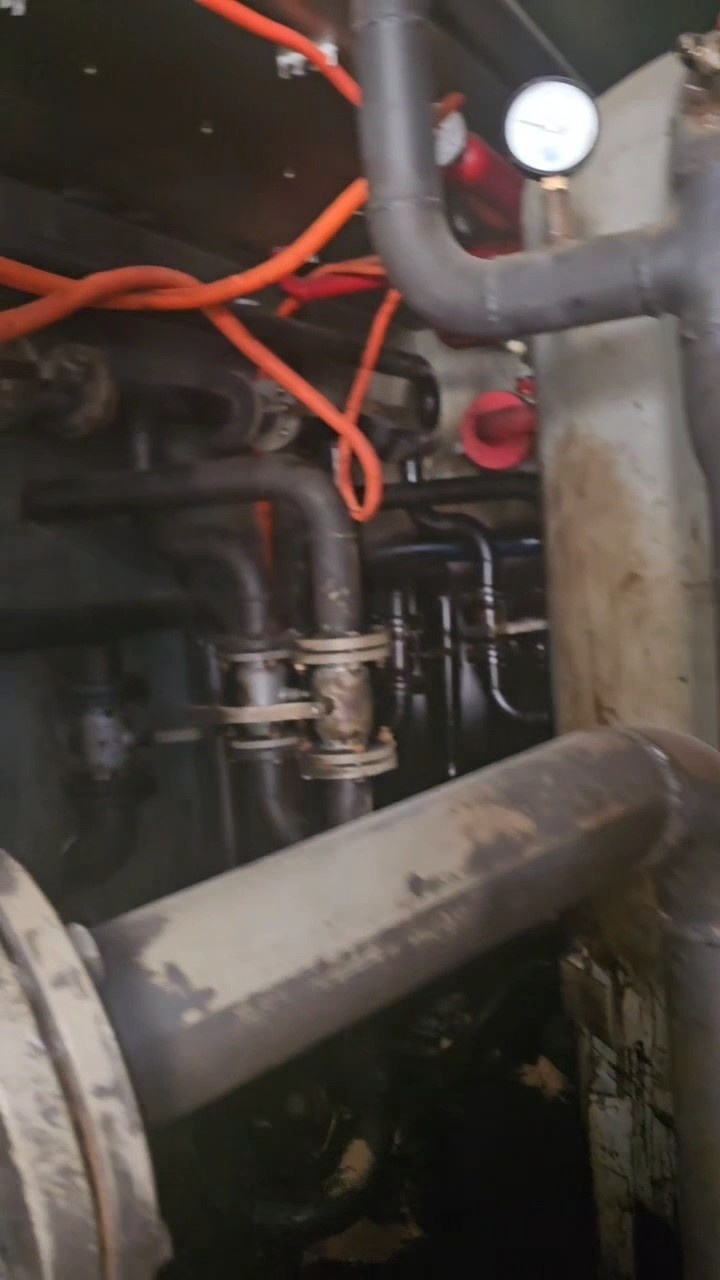

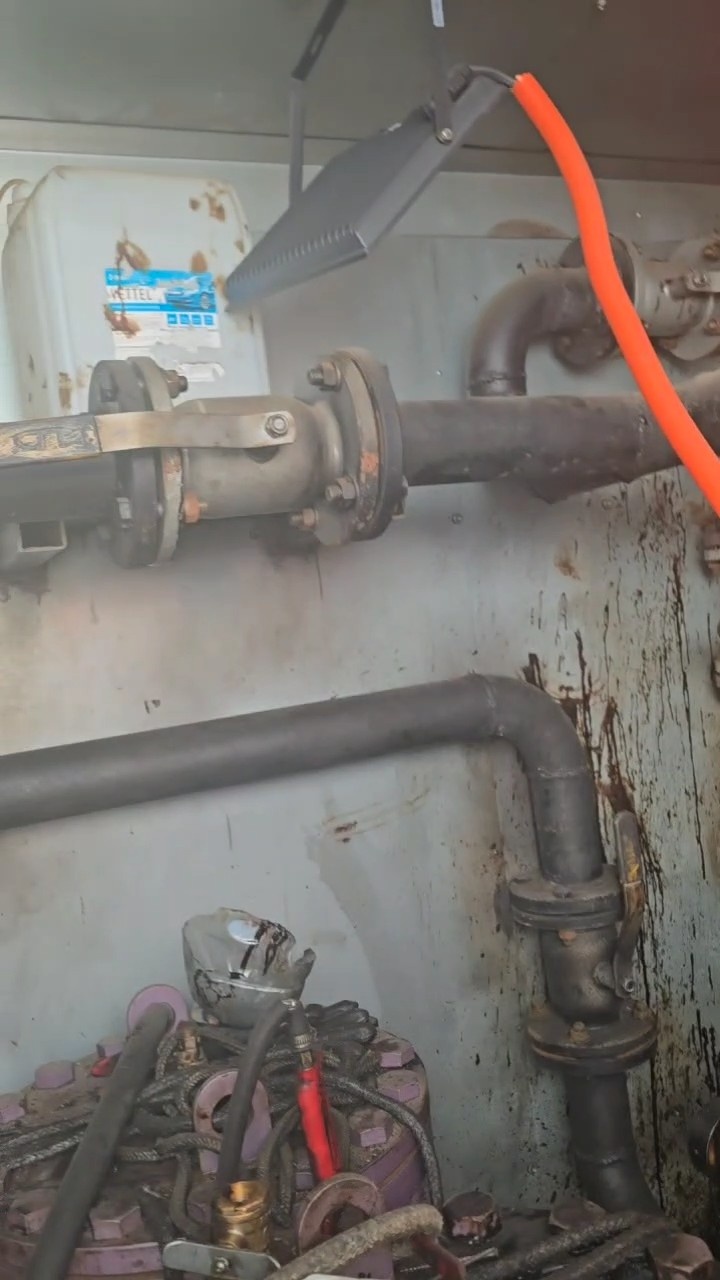

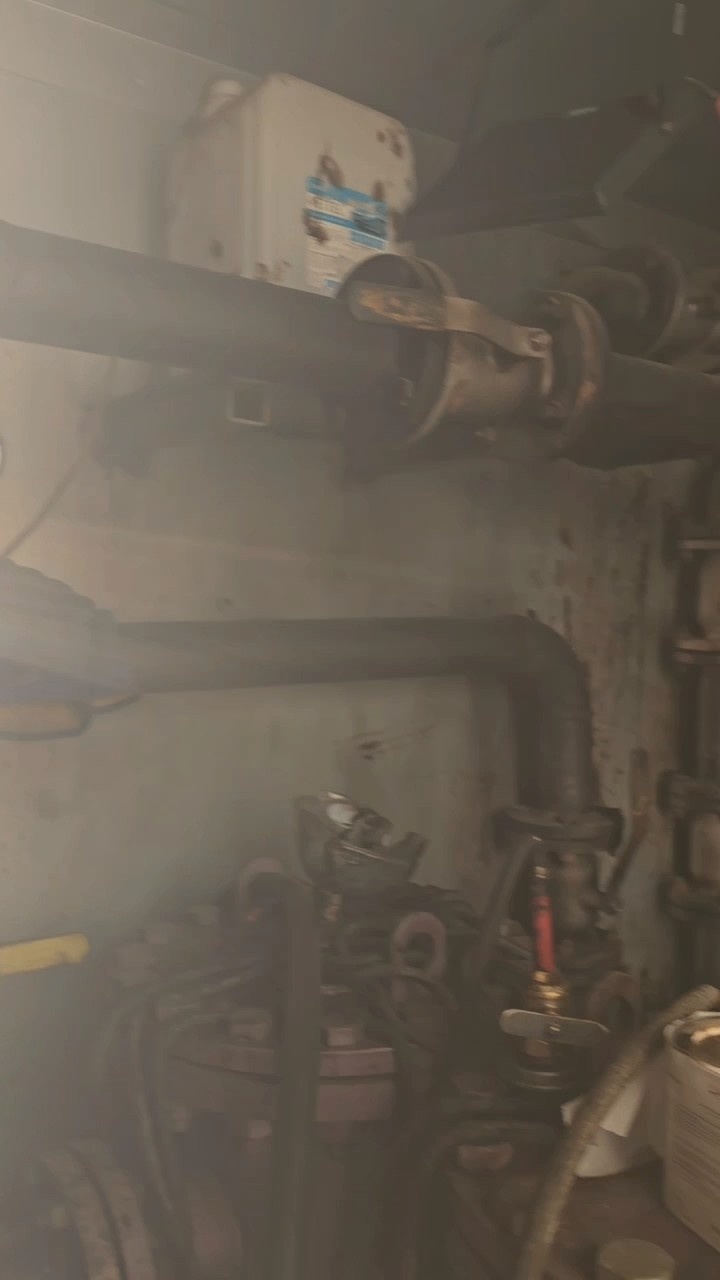

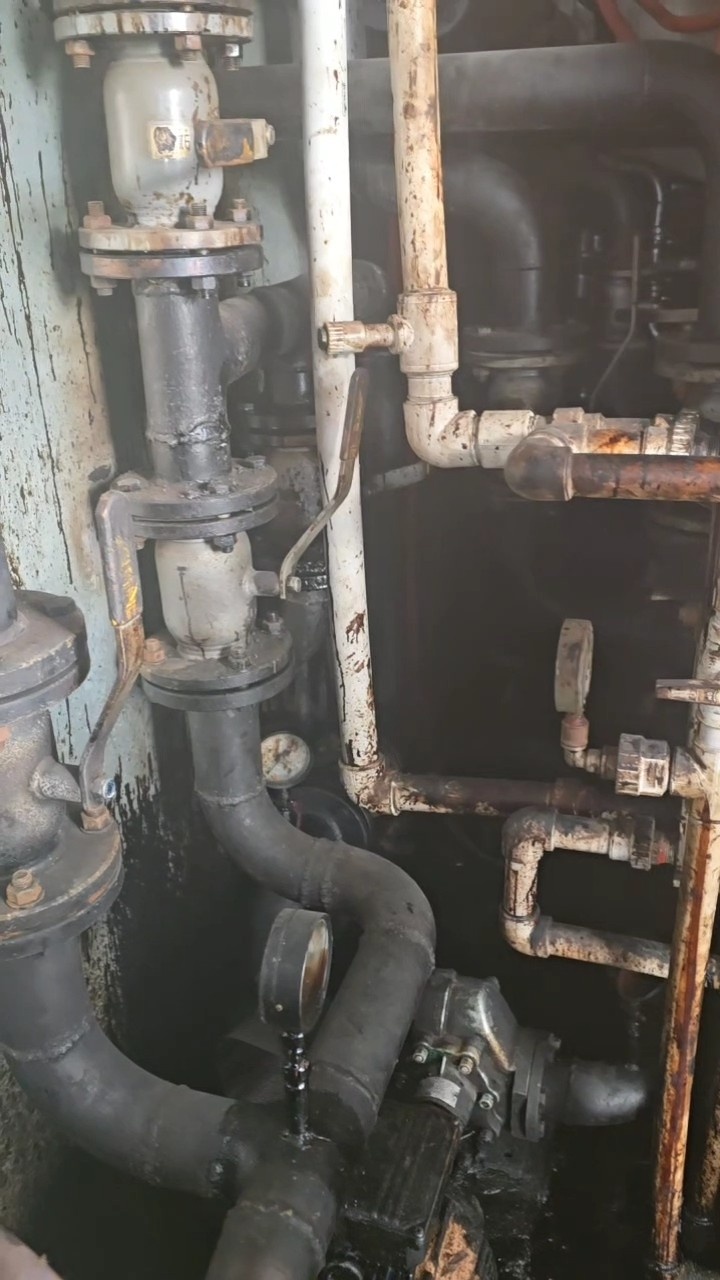

·        Насосный блок: с системой фильтрации и вакуумным оборудованием

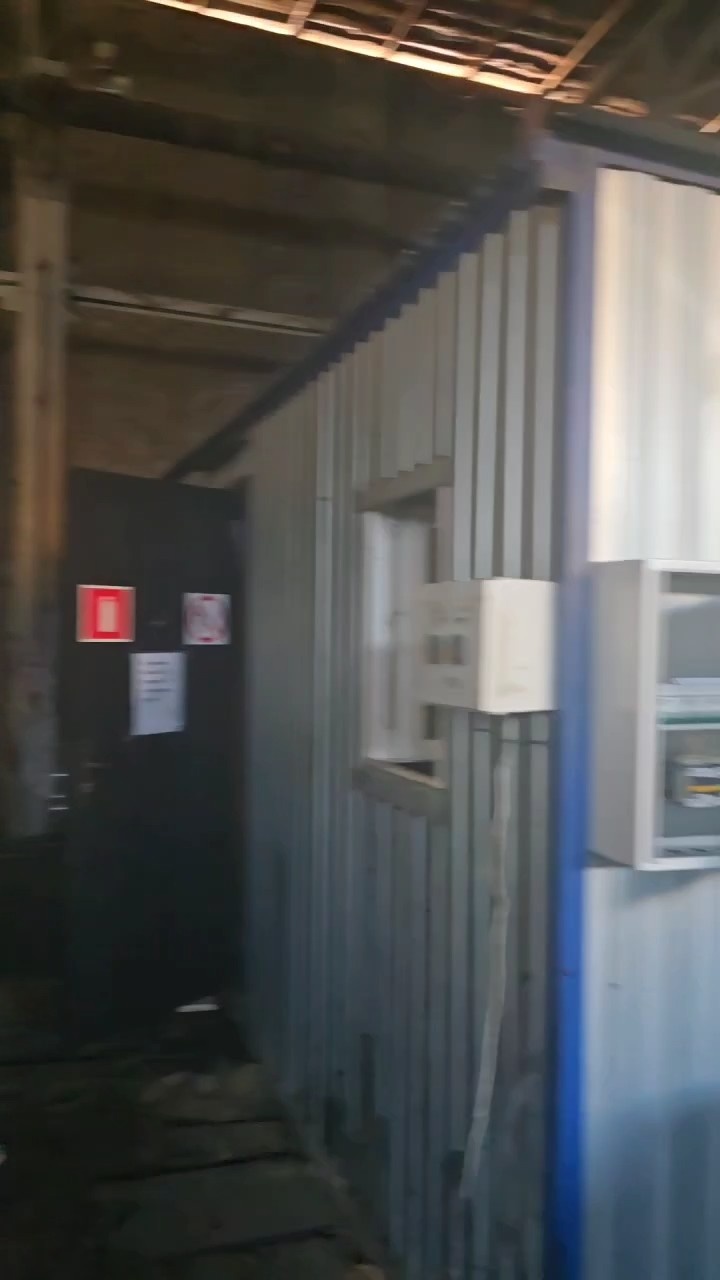

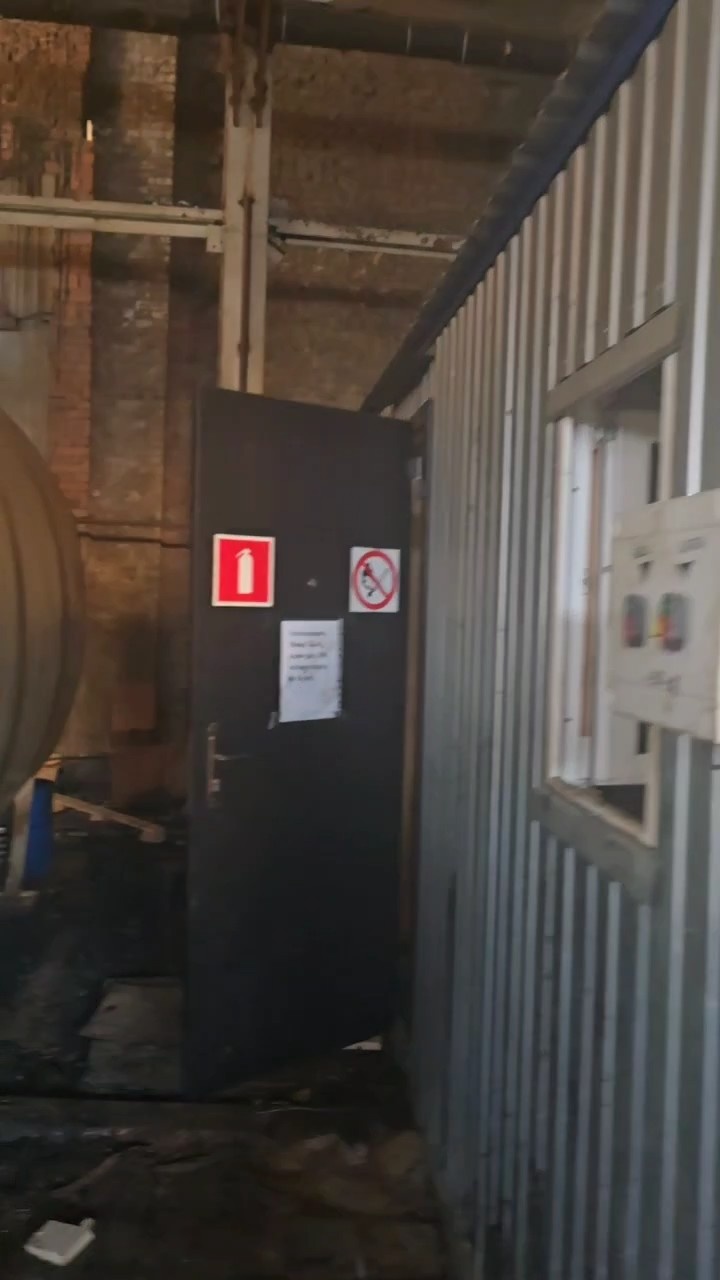

·        Операторская: для управления процессом

Основное оборудование

·        Реакторы: оснащены системами нагрева, теплоизоляции и контроля

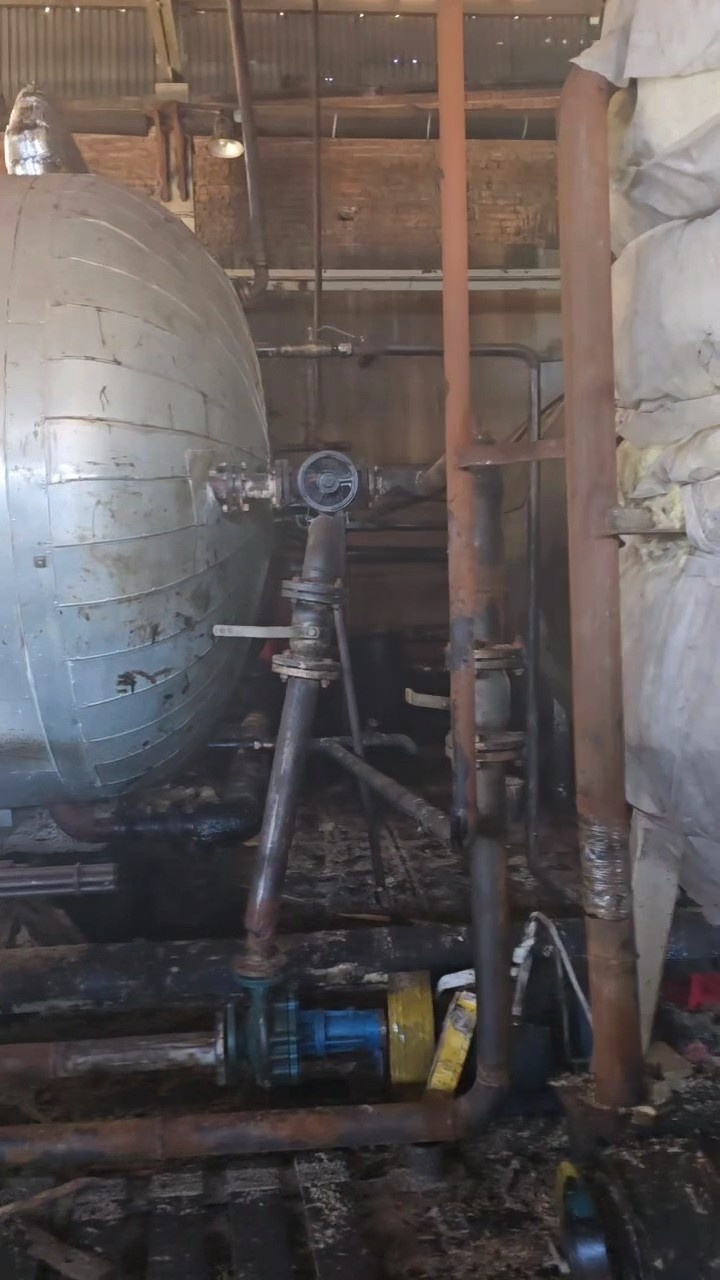

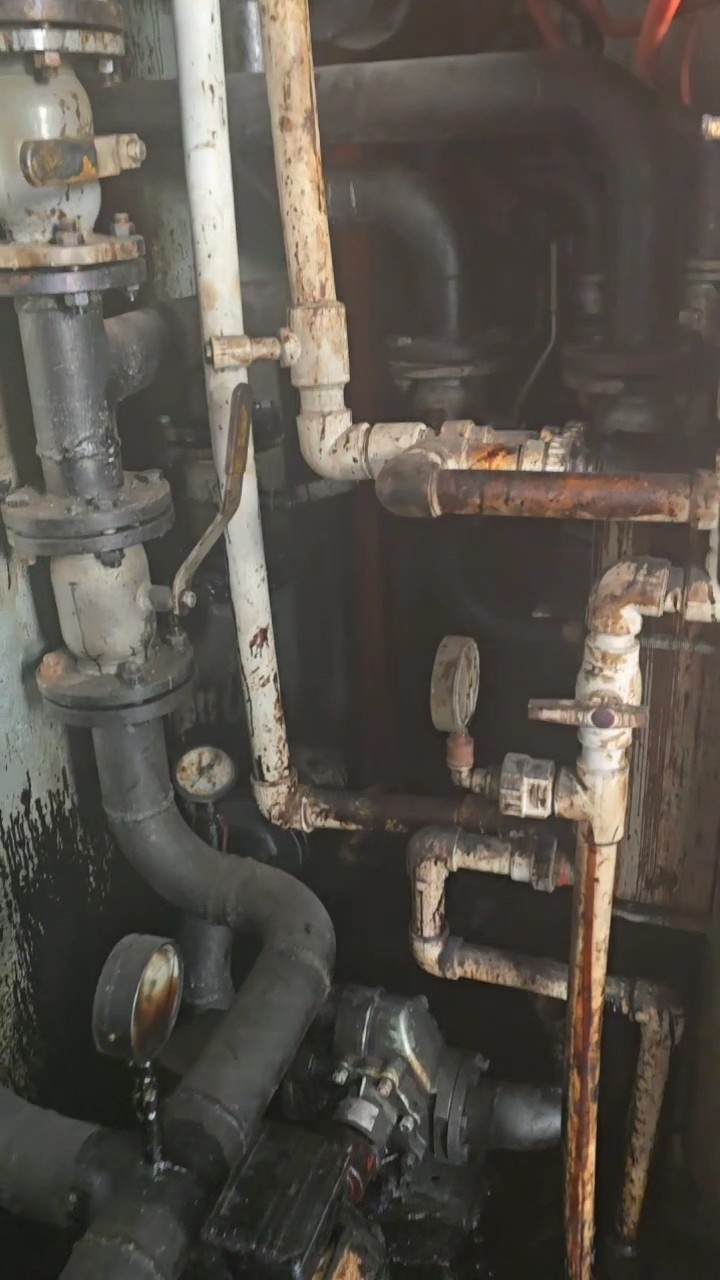

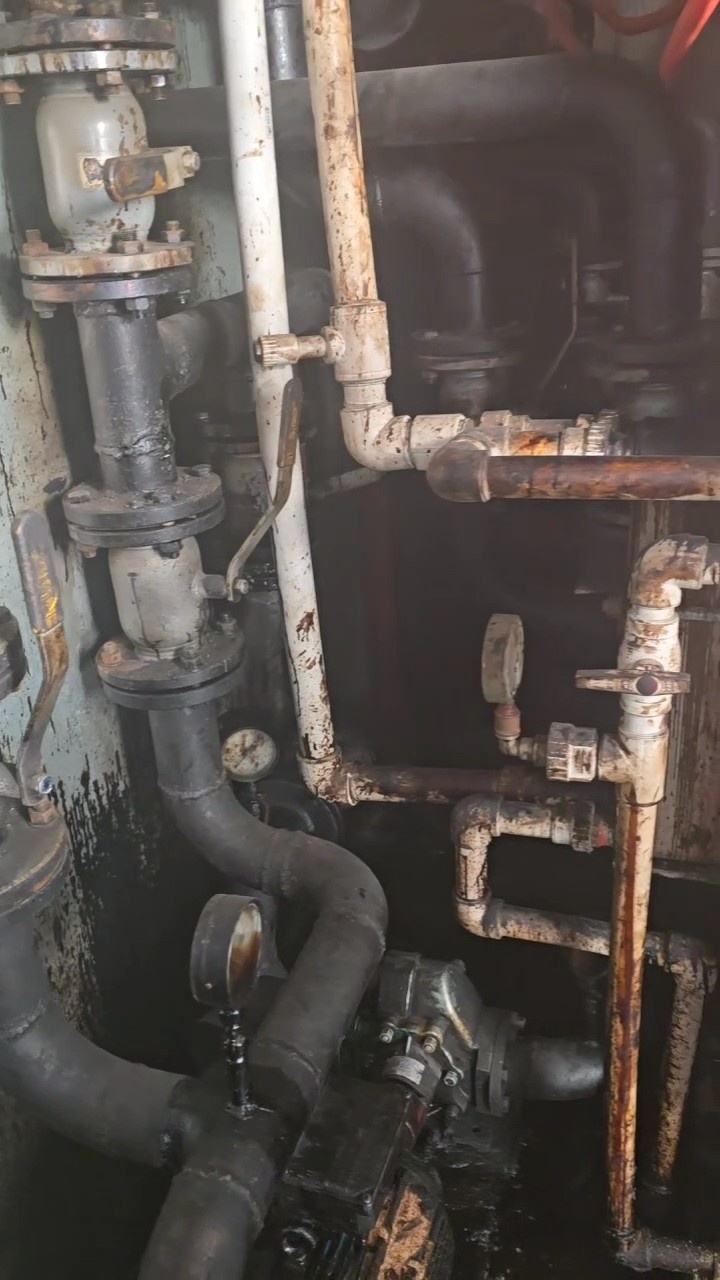

·        Насосное оборудование:

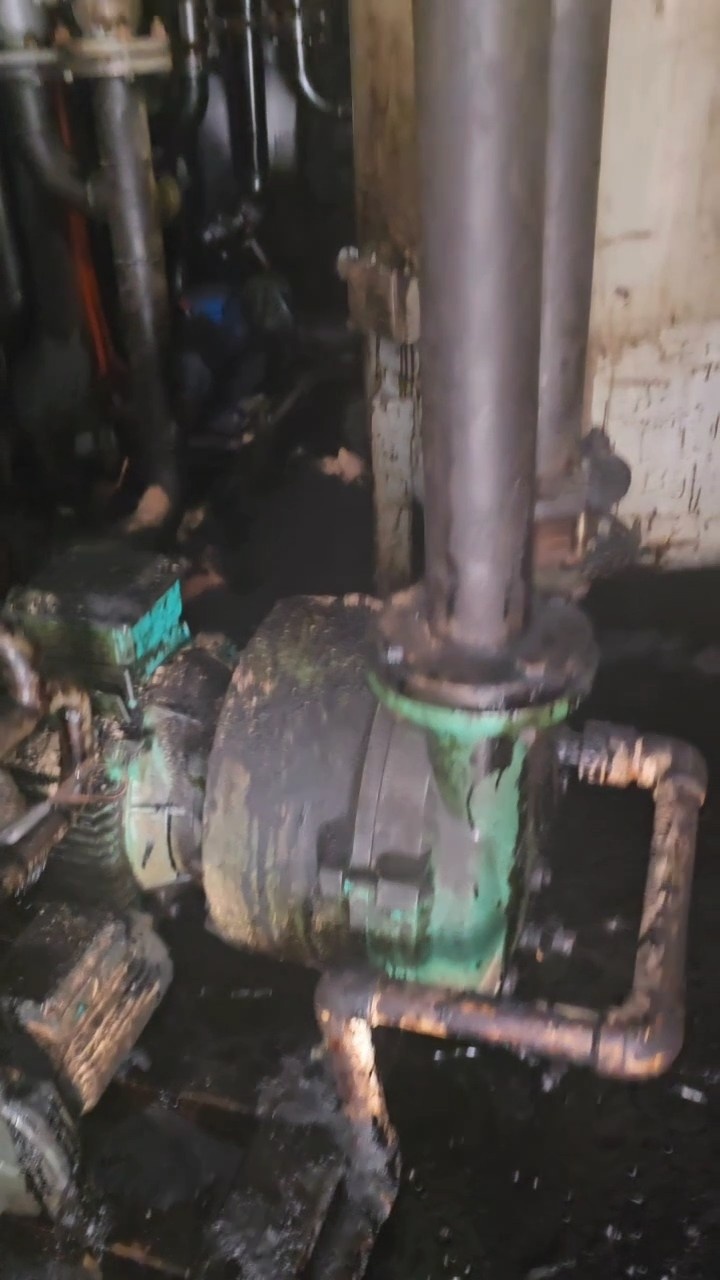

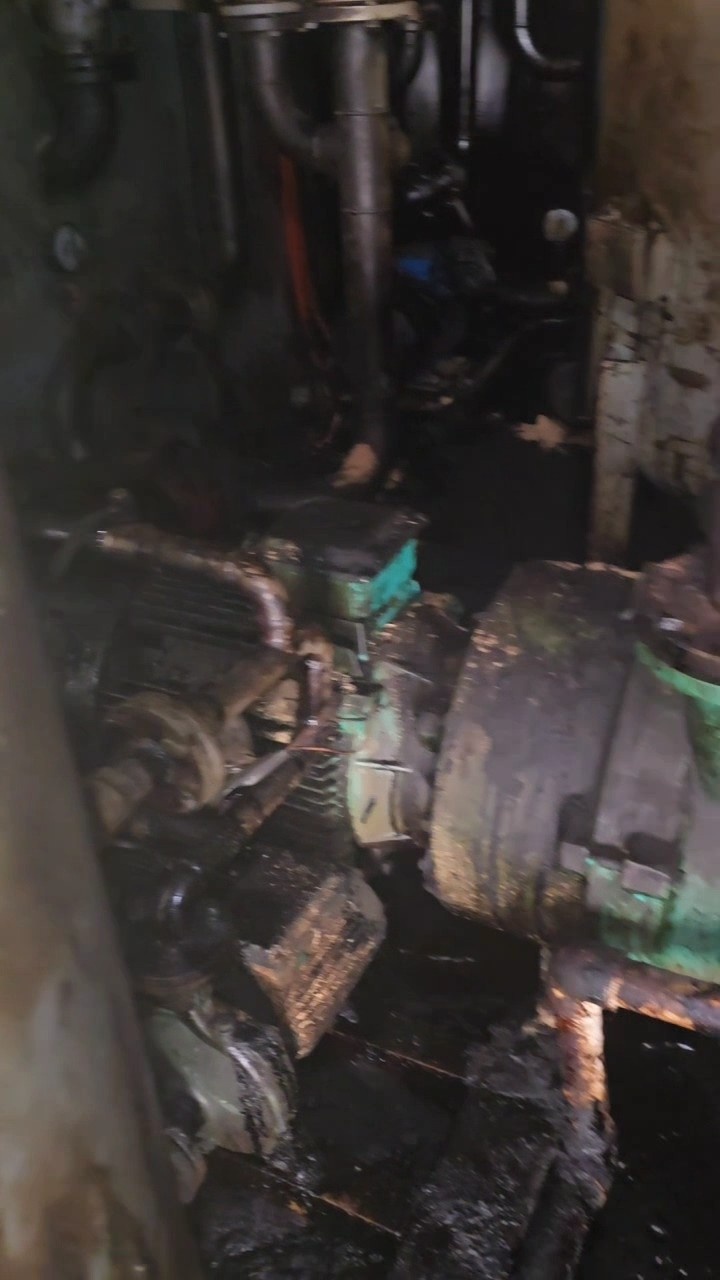

o   3 мазутных насоса НШ-39

o   Вакуумная установка Yulo 2BV

o   Водяной насос для отвода воды

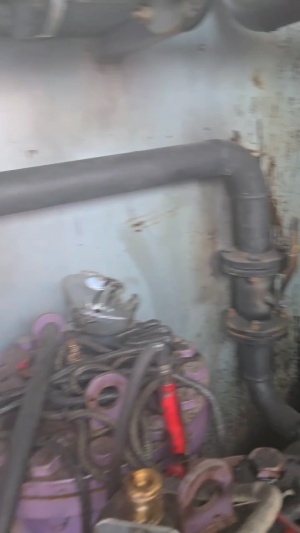

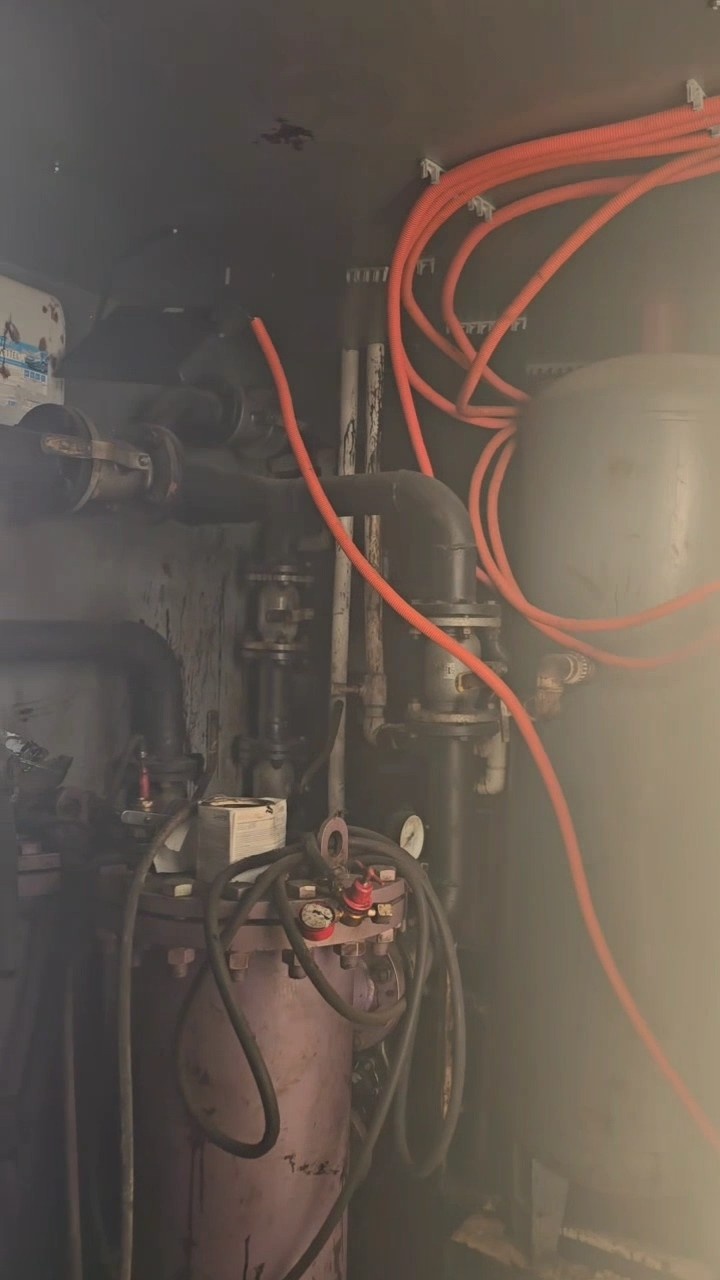

·        Система фильтрации: включает фильтры грубой и тонкой очистки

·        Дозировочный насос: для подачи деэмульгатора

·        Охладители конденсата: 4 агрегата мощностью 71,79 кВт каждый

Принцип работы

Процесс обработки включает:

·        Подача сырья: загрузка мазута в сырьевые емкости

·        Предварительная обработка: нагрев и отстаивание в атмосферном реакторе

·        Деэмульгация: добавление реагентов и разделение фаз

·        Вакуумная сушка: удаление остаточной влаги в вакуумных реакторах

·        Хранение: перекачка готового продукта в емкости хранения

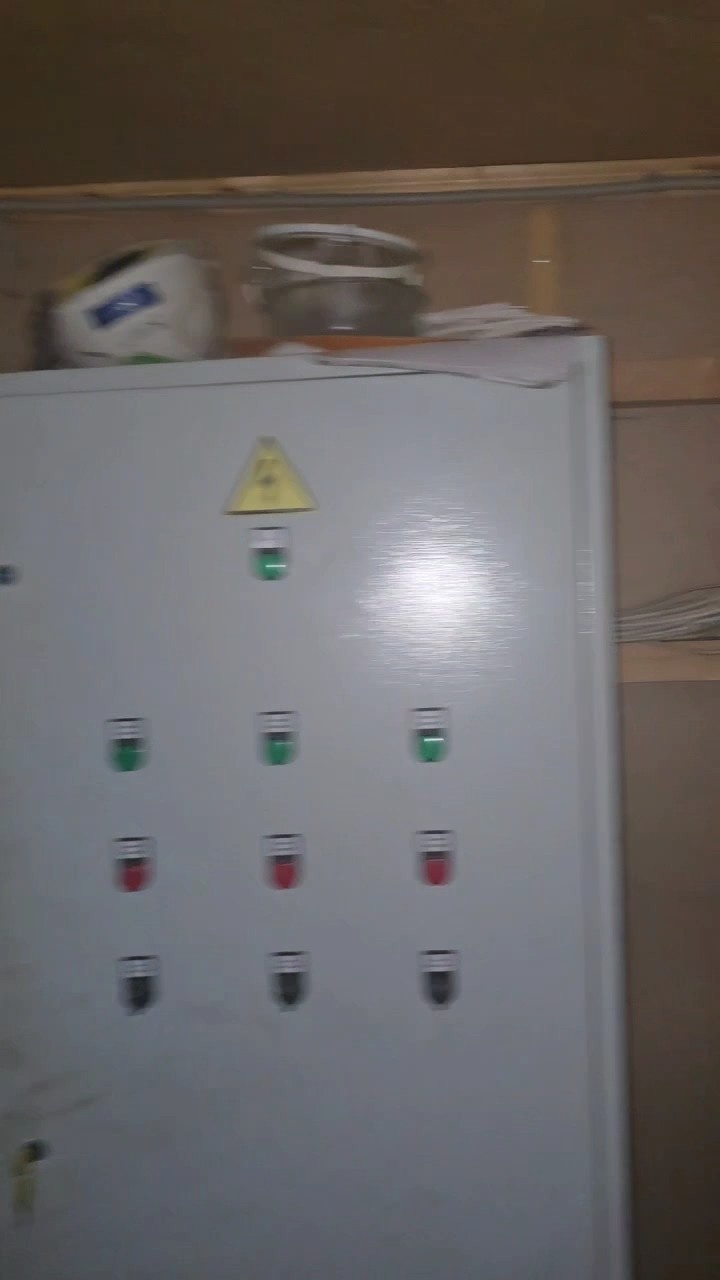

Система управления

·        Автоматизированный контроль: параметров температуры, давления, уровня

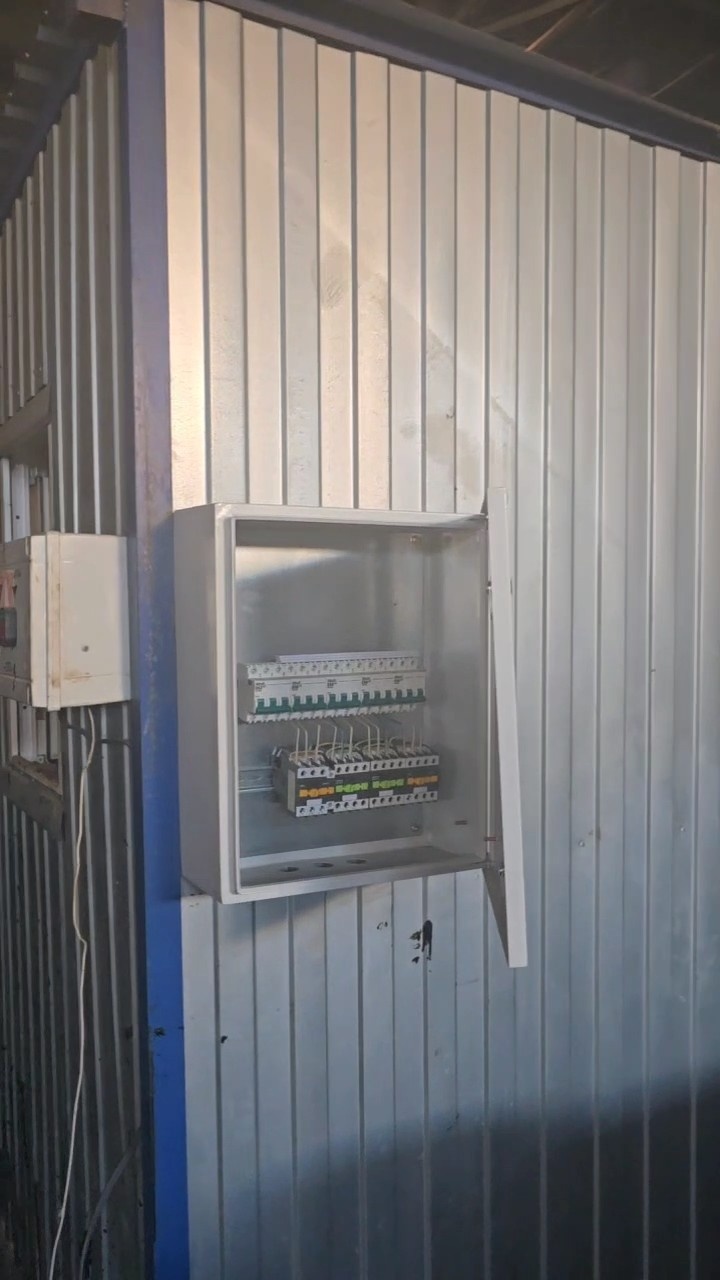

·        Электропитание: 380В

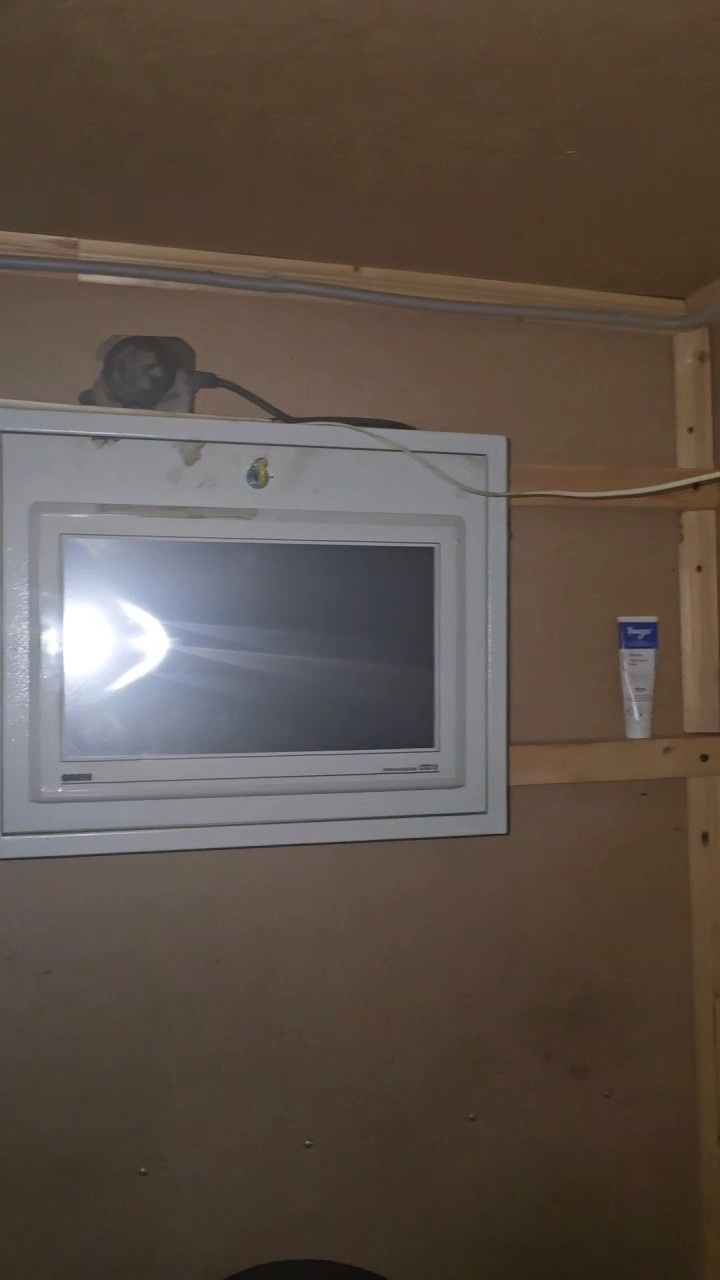

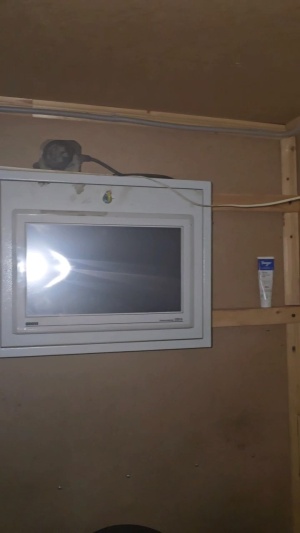

·        Управление: осуществляется из операторской

·        Безопасность: система аварийной защиты и сигнализации

Установка полностью автоматизирована и обеспечивает комплексную обработку мазута с доведением его качества до требуемых показателей. Все процессы

контролируются с пульта управления в операторской
