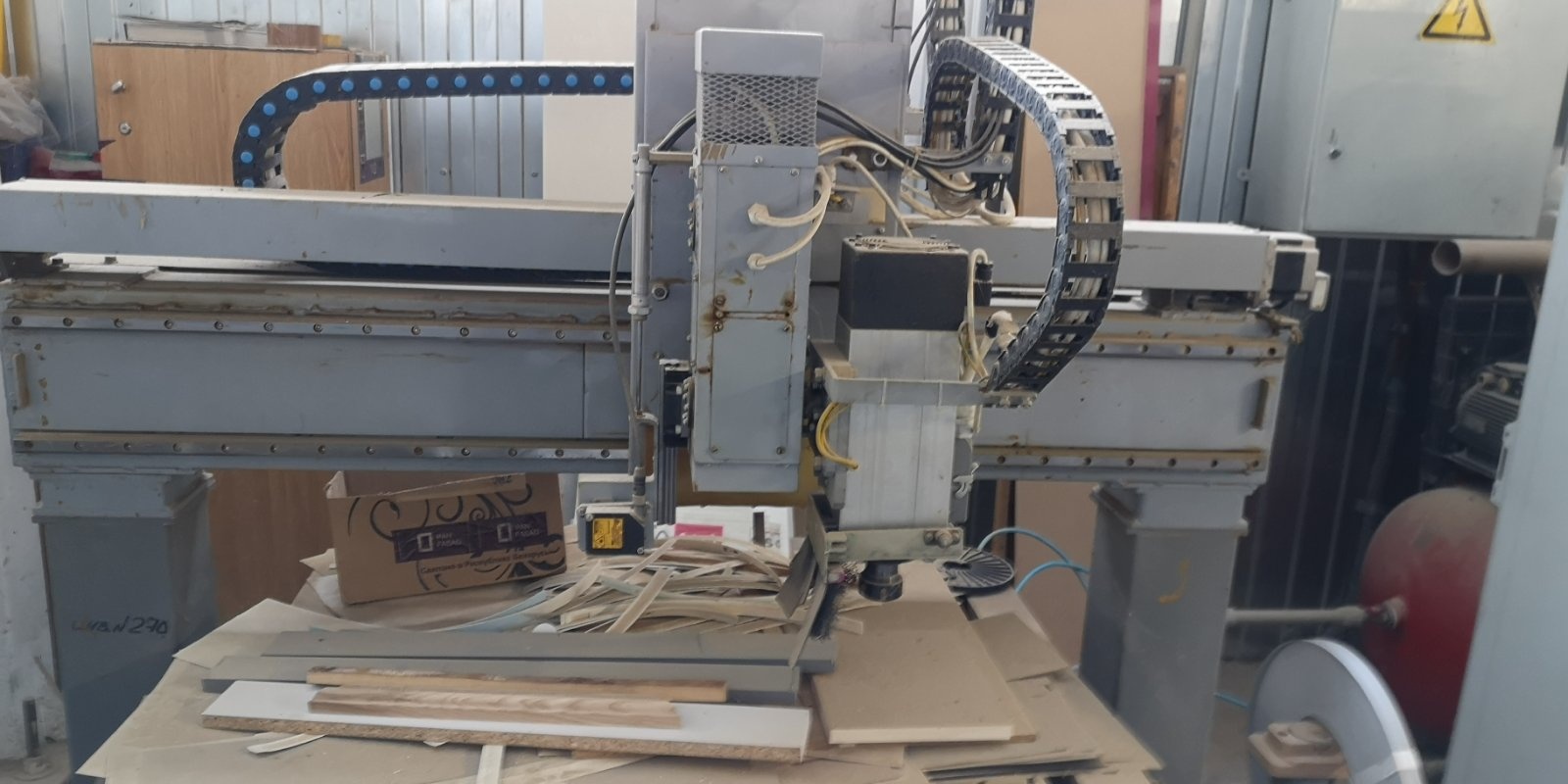

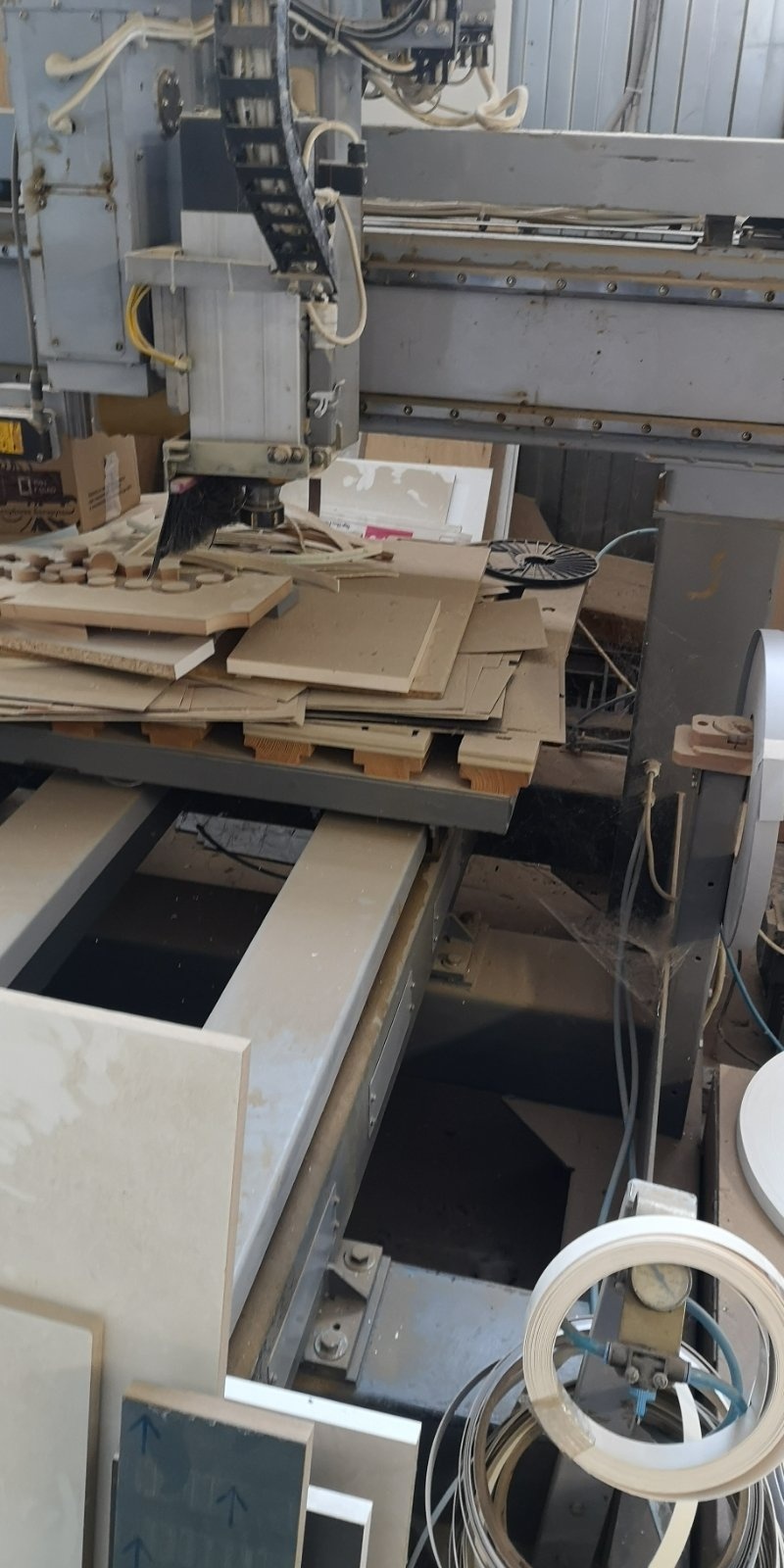

Продаем деревообрабатывающий станок с ЧПУ КФПУ-63.90 Камея F4DE 4- осевой 2010 г.в
| Максимальные размеры заготовки (X х Y х Z), мм | 1200х1100х150 |
Максимальные перемещения шпинделя по X, Y, Z (A град.), мм
| 1250х930х250 (+/45) |
| Диапазон рабочих подач по X, Y, Z, м/мин. | 0.06...18
0.02...9 |
| Точность перемещения инструмента, мм | +/- 0.04 (0.08) |
Дискретность задания перемещения инструмента, мм
| 0.01 |
| Требуемая производительность системы пылеотсоса, м3/час | 2000 |
| Напряжение питания, В/Гц | 380/50 |
| Потребляемая мощность станка, кВт | 6,0 |
Габаритные размеры, мм:
- стол координатный
- шкаф управления |
1800х1700х1850
800х600х1800 |
Масса, кг:- стол координатный - шкаф управления

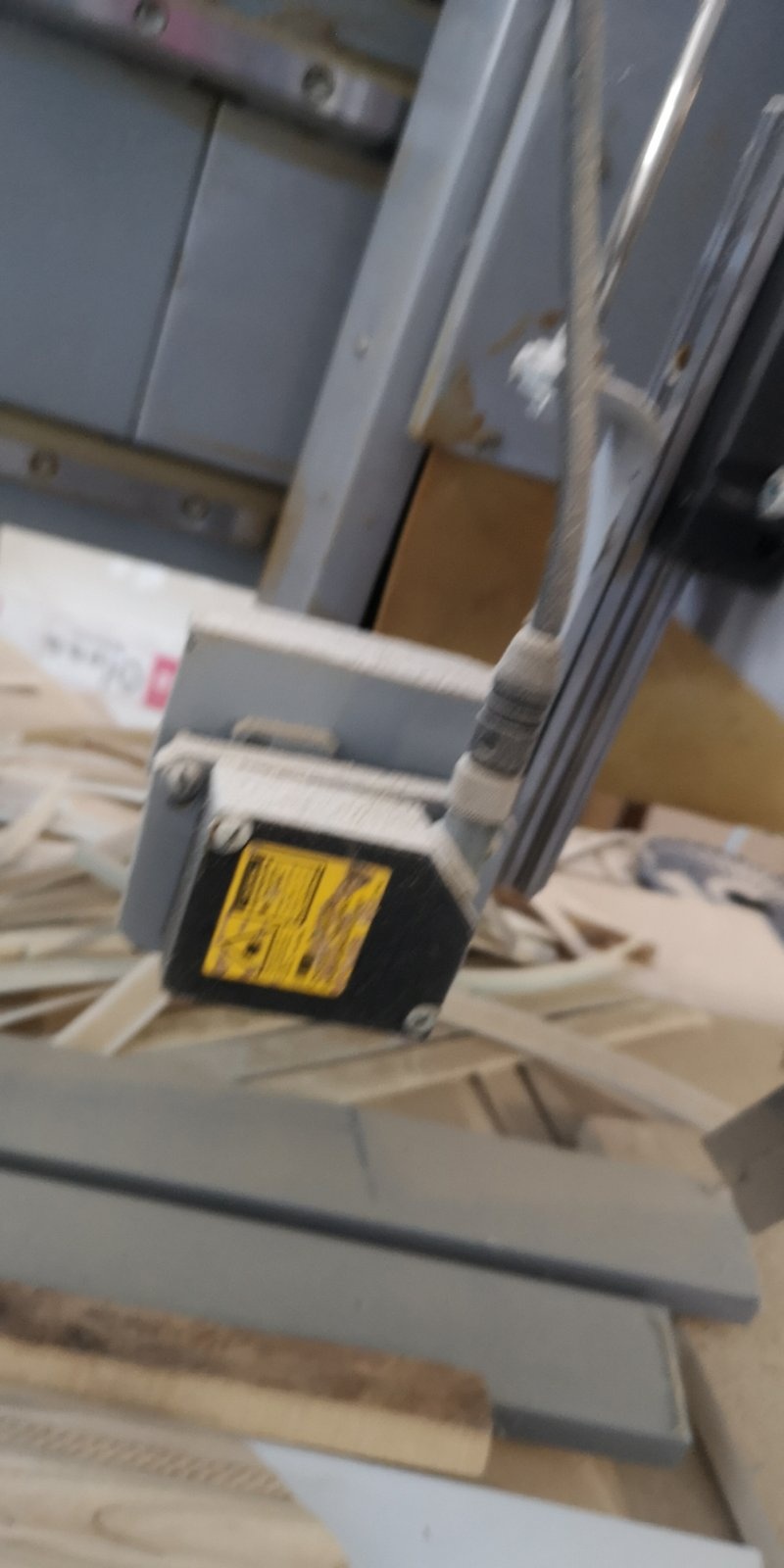

Применение специально-разработанных вакуумных зажимов под профиль гнутого фасада, автоматическое измерение длины рабочего инструмента, и предварительное лазерное сканирование поверхности заготовки существенно облегчает работу оператора станка.
Использование в станке шарико-винтовых передач позволяет производить обработку на скоростях подачи до 300 мм/сек. В среднем на фрезерование стандартного контура на одном гнутом фасаде с учетом смены заготовки требуется около 1 минуты.

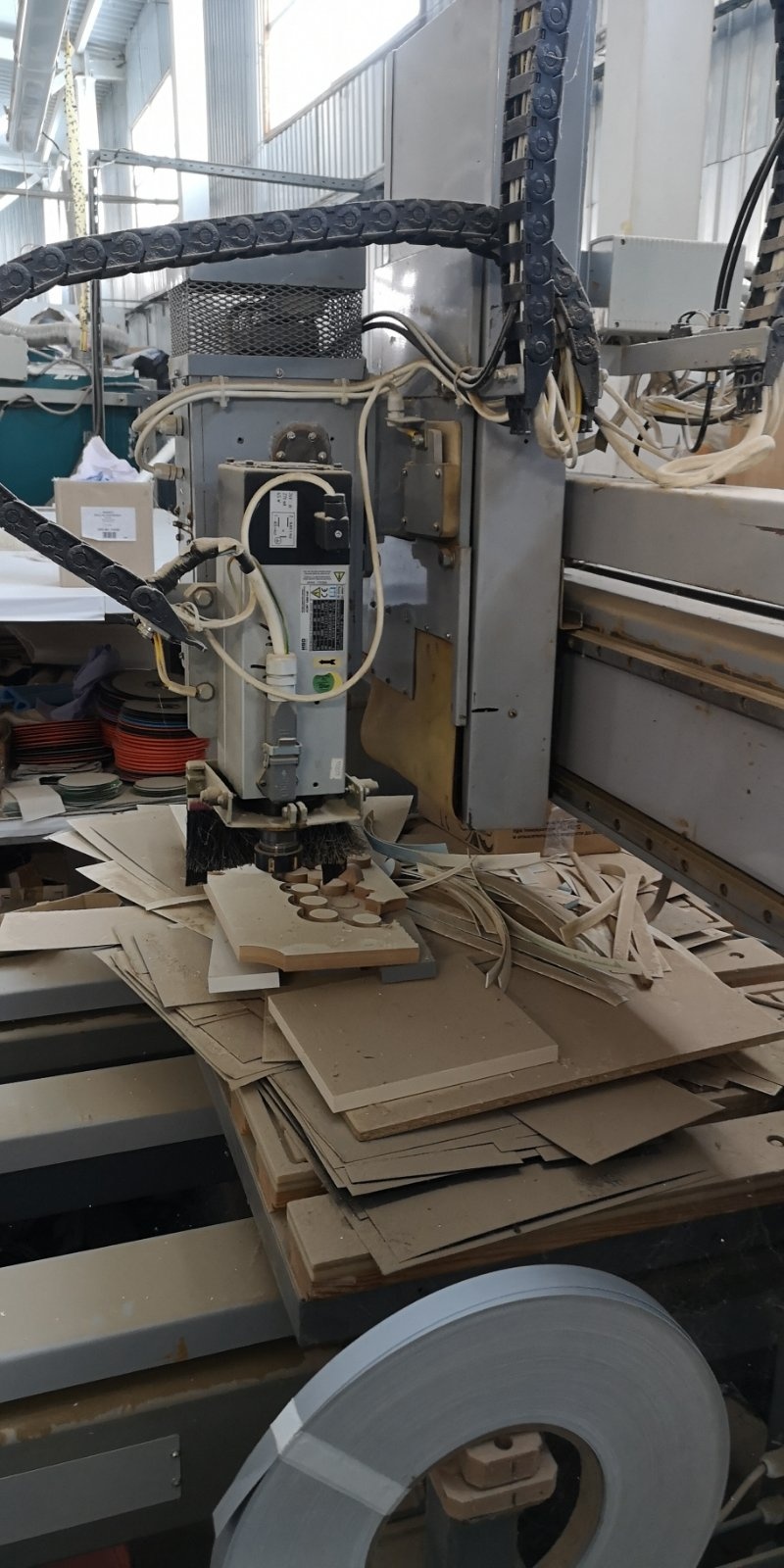

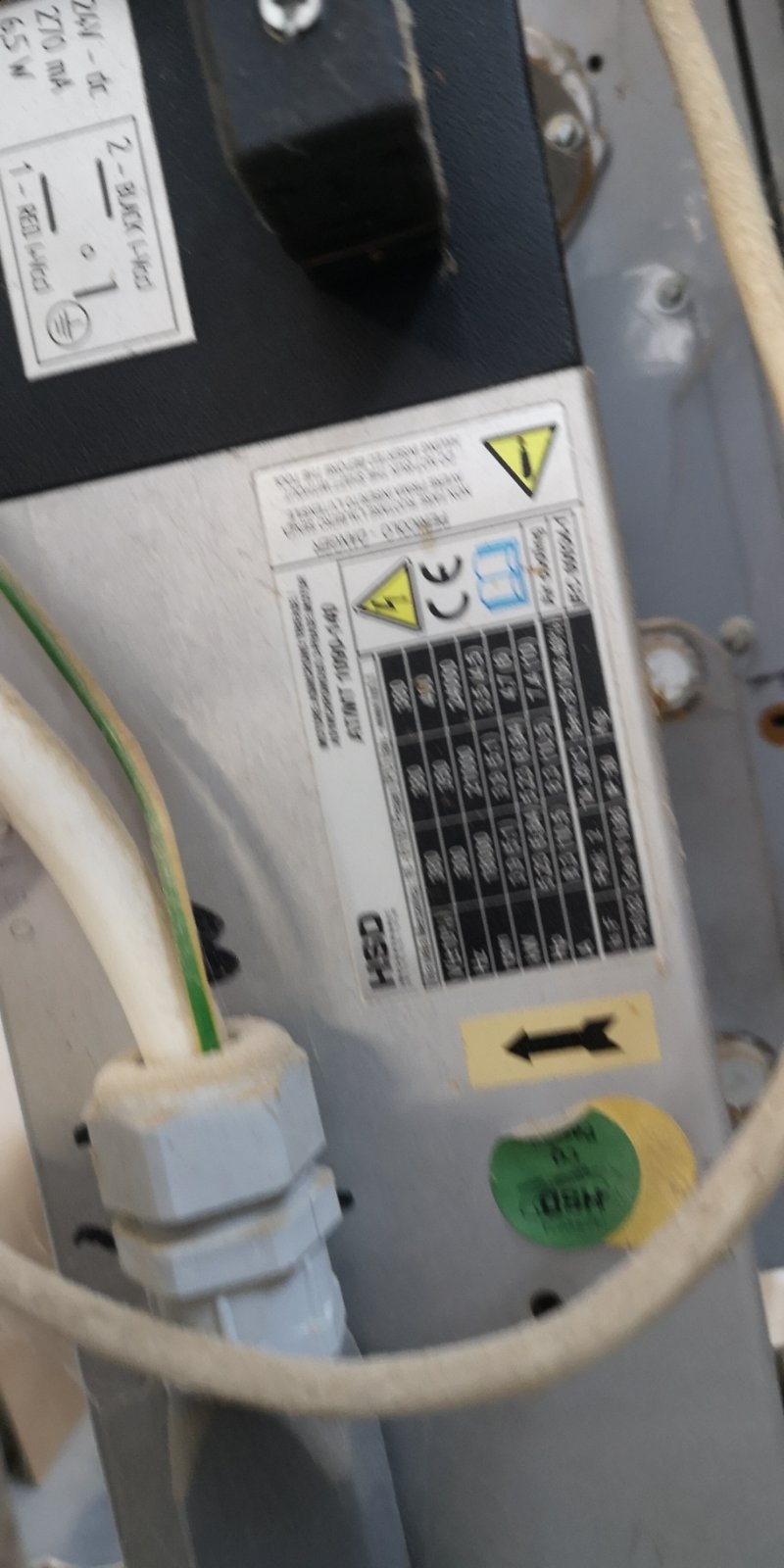

На станки «КАМЕЯ» модели «F-4D» установлен высокочастотный шпиндель HSD MT1090-100-ER32 -380V-DX-18/18000 4.5кВт. Максимальная частота вращения 18000 об/мин. производства Италия
Конструктивные особенности шпинделей обеспечивают ручной или автоматический режим смены режущего инструмента. Шпиндели имеют воздушное охлаждение.
Цанговый зажим ER32 ф8 ,ф12 мм.
Особенности станков «КАМЕЯ» серии «F»:
- Повышенная точность и производительность за счет применения шарико-винтовой передачи (ШВП);
- Идеальное сочетание технических характеристик для обработки 3D–моделей;
- Высокая скорость подач до 300 мм/с;
- Вакуумный зажим для быстрого закрепления заготовок гнутой (выпуклой, вогнутой) формы;
- Автоматическое вычисление длины закрепляемого инструмента;
- Автоматическое вычисление траектории движения конусной фрезы при выполнении операции «острый угол»;
- Возможна установка магазина автоматической смены инструмента и других опций;

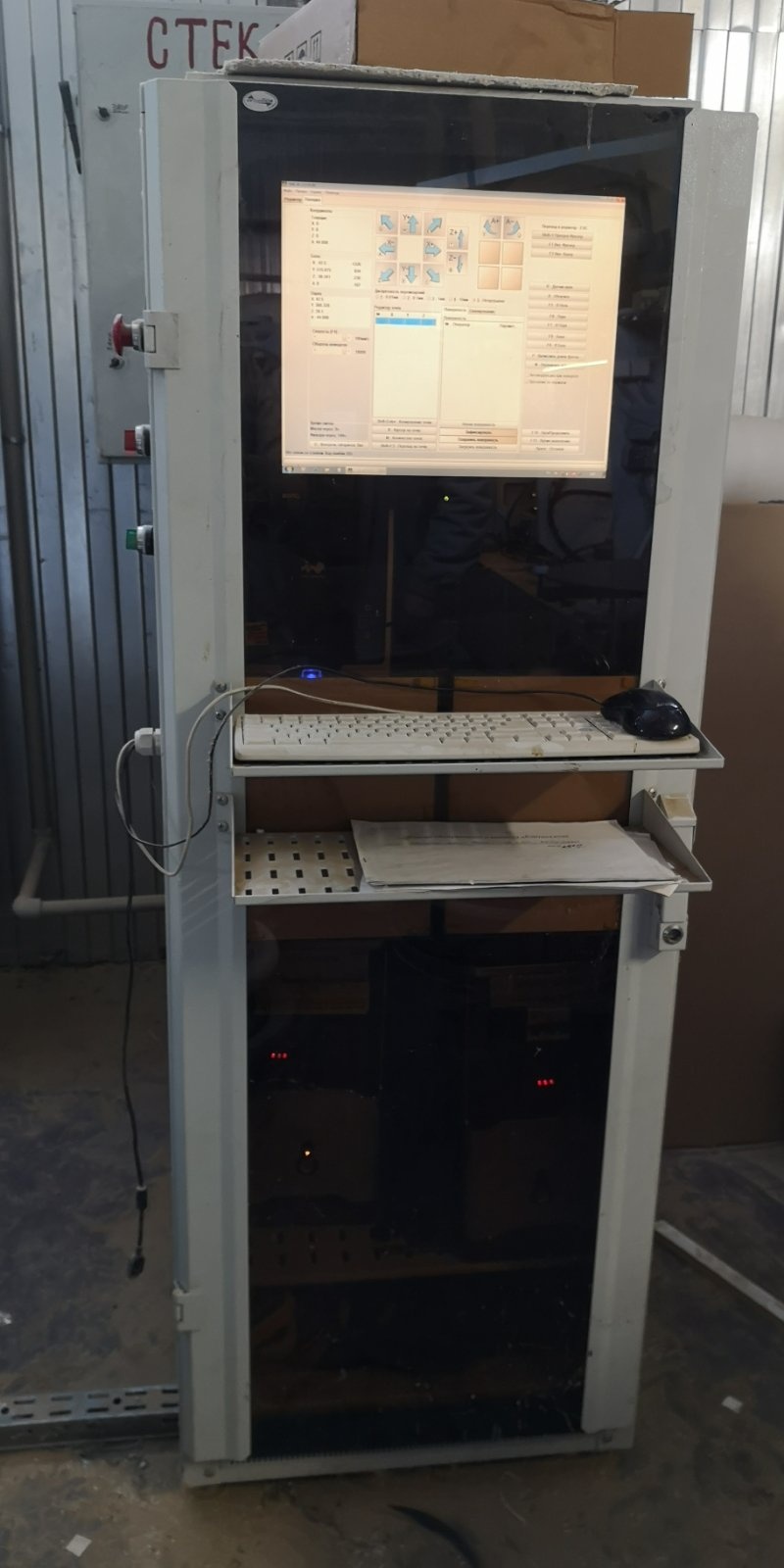

- На станках «КАМЕЯ» применяется система ЧПУ SML-01. Система ЧПУ работает под управлением операционной системы Microsoft Windows XP/7/8, связь со станком осуществляется по интерфейсу USB. SML-01 имеет интуитивно понятный интерфейс, благодаря чему даже человек, не работавший ранее с компьютером, в короткие сроки осваивает новую систему управления.
|
680
100
|
