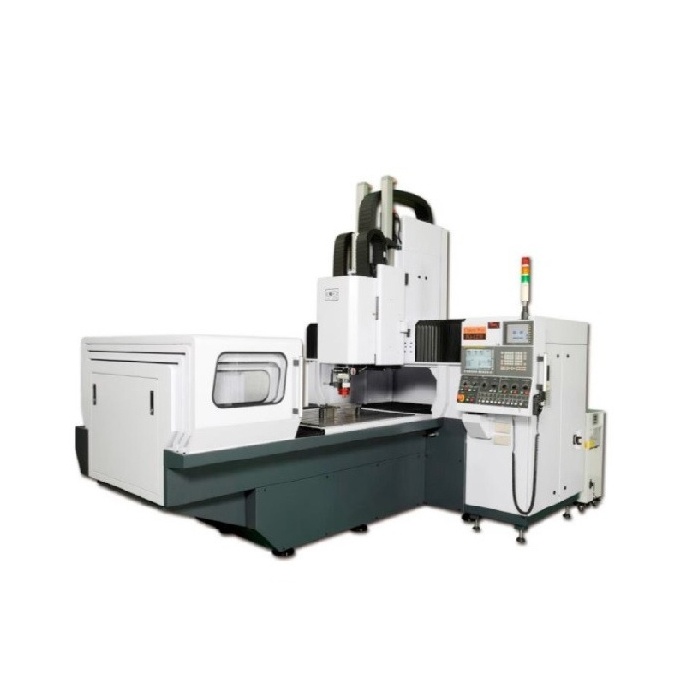

Координатно-шлифовальный станок JG-1270CM

Характеристики:

• Модель: JG-1270CM
• Ход поршня по осям (X х Y х Z): 1 200 х 700 х 100 мм
• Максимальный диапазон верхней и нижней начальных точек оси W: 360 мм
• Размер рабочей поверхности: 1 280 х 860 мм
• Грузоподъемность: 1 000 кг
• Скорость шпинделя: 5 – 200 об / мин
• Максимальный ход оси подачи составляет: 30 мм
• Максимальная длина оси Z: 100 мм
• Диапазон диаметров вертикального шлифования: 2 – 100 мм
• Точность позиционирования: ± 0, 0025 мм
• Статическая округлость игровой звезды: ≤ 0, 001 мм
• Истинная округлость шлифования Youxing: ≤ 0, 002 мм
• Мощность: 13 кВА
• Электропитание: 220 В, ± 10%, 60 Гц
• Габаритные размеры: 3 392 х 2 609 х 3 000 мм
• Вес: Около 7 200 кг

Система ЧПУ:

• Управление: Система ЧПУ FANUC 31i-B
• Максимальное количество одновременно управляемых осей: 4 оси
• Скорость подачи маховика: х 1, х 10, х 100, х 1 000
• Скорость быстрого перемещения: 10 м / мин
• Максимальный ход: ± 9 999, 9999 мм ± 9 999, 9999 °
• Панель управления и электрический блок управления: 1 компл
• Основной корпус устройства вала подачи с подвижной звездой: 1 компл
• Минимальная единица подачи оси подачи (ось U): 0, 001 мм
• Максимальный ход перемещения: 35 мм
• Максимальный диаметр шлифовального круга: 30 мм

Шпиндель:

• Электрический шлифовальный шпиндель: 1 компл
• Модель шпинделя: CW-JG-40B
• Скорость: 30 000 об / мин
• Мощность: 1, 2 кВт
• Крутящий момент: 0, 3 Нм
• Цанга: 3 мм / 6 мм / 8 мм / 10 мм

Шлифовальная головка:

• Шлифовальная электрическая головка: 1 компл
• Скорость: 60 000 об / мин
• Модель: CW-JG-60B
• Цанга: 3 мм / 6 мм
