Комплект конструкторских чертежей к .
Завод-изготовитель: завод "Гидропривод", г. Харьков
Состояние чертежей можно оценить по следующим фото (в чёрно-белом и исходном вариантах).
Обозначение | Наименование | Кол-во листов | Примечание |
| Насос 50НРР500 | |||
| 50НРР500-000 СБ | Насос регулируемый | 1 | Сборочный чертёж |
| 50НРР500-000 | Насос регулируемый | 17 | Спецификация |
| 50НРР500-001 | Вал | 1 | |
| 50НРР500-002 | Корпус | 1 | |
| 50НРР500-003 | Крышка | 1 | |
| 50НРР500-004 | Седло клапана | 1 | |
| 50НРР500-006 | Клапан | 1 | |
| 50НРР500-008 | Клапан | 1 | |
| 50НРР500-009 | Упор | 1 | |
| 50НРР500-010 | Шайба | 1 | |
| 50НРР500-011 | Шайба | 1 | |
| 50НРР500-012 | Пробка | 1 | |
| 50НРР500-013 | Гайка | 1 | отсутствует в комплекте |
| 50НРР500-014 | Гайка | 1 | |
| 50НРР500-015 | Кольцо врезающееся | 1 | |
| 50НРР500-016 | Шайба защитная | 1 | |
| 50НРР500-018 | Пружина | 1 | |

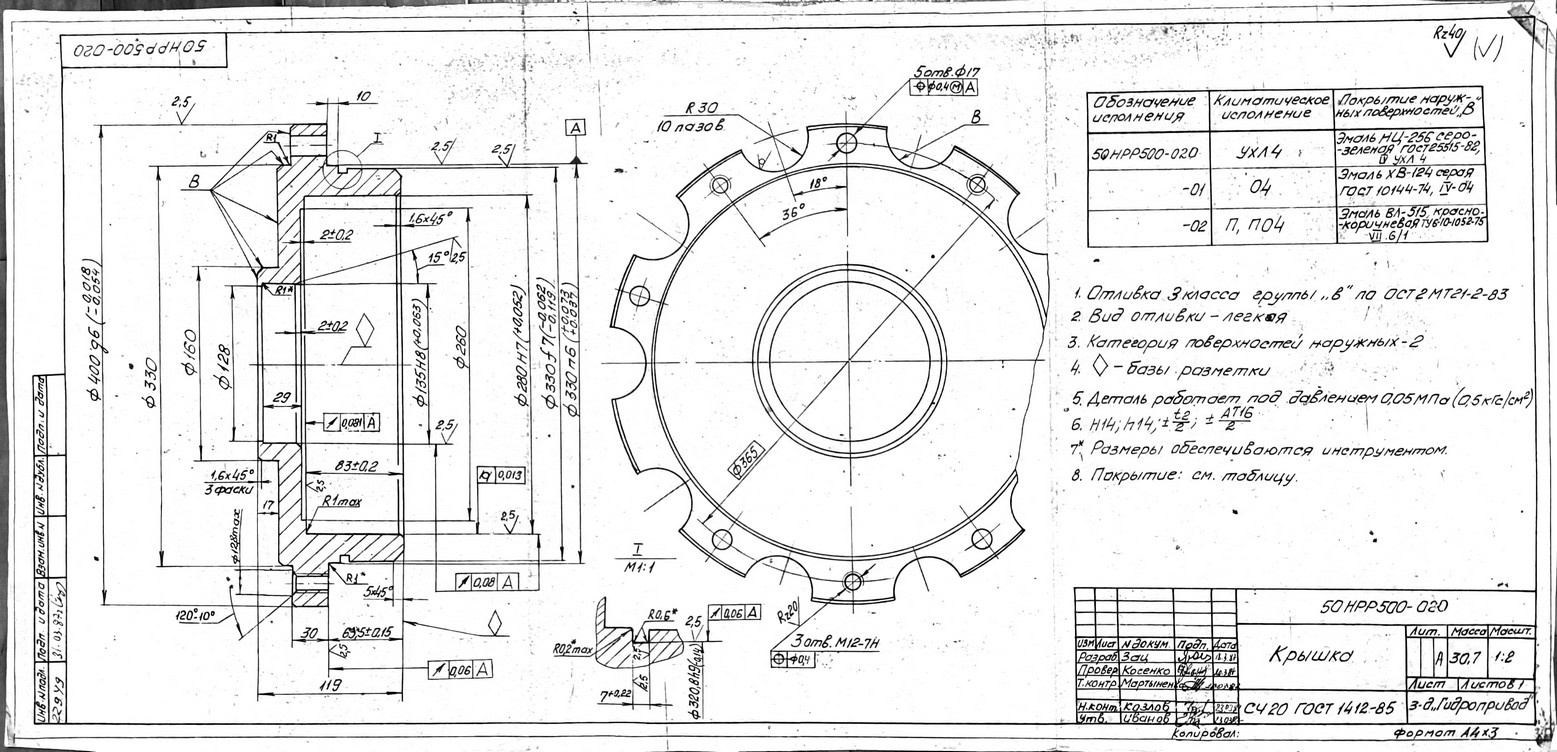

| 50НРР500-020 | Крышка | 1 | |
| 50НРР500-021 | Шайба | 1 | |
| 50НРР500-022 | Шайба защитная | 1 | |
| 50НРР500-023 | Проставка | 1 | |
| 50НРР500-024 | Упор | 1 | |
| 50НРР500-025 | Гайка | 1 | |
| 50НРР250-004 | Седло клапана | 1 | |
| 50НРР250-005 | Плунжер | 1 | |
| 50НРР250-006 | Клапан | 1 | |
| 50НРР125-006 | Тарелка | 1 | |
| 50НРР125-007 | Тяга | 1 | |
| 50НРР63-017 | Палец | 1 | |
| 50НР500-004 | Противовес | 1 | |

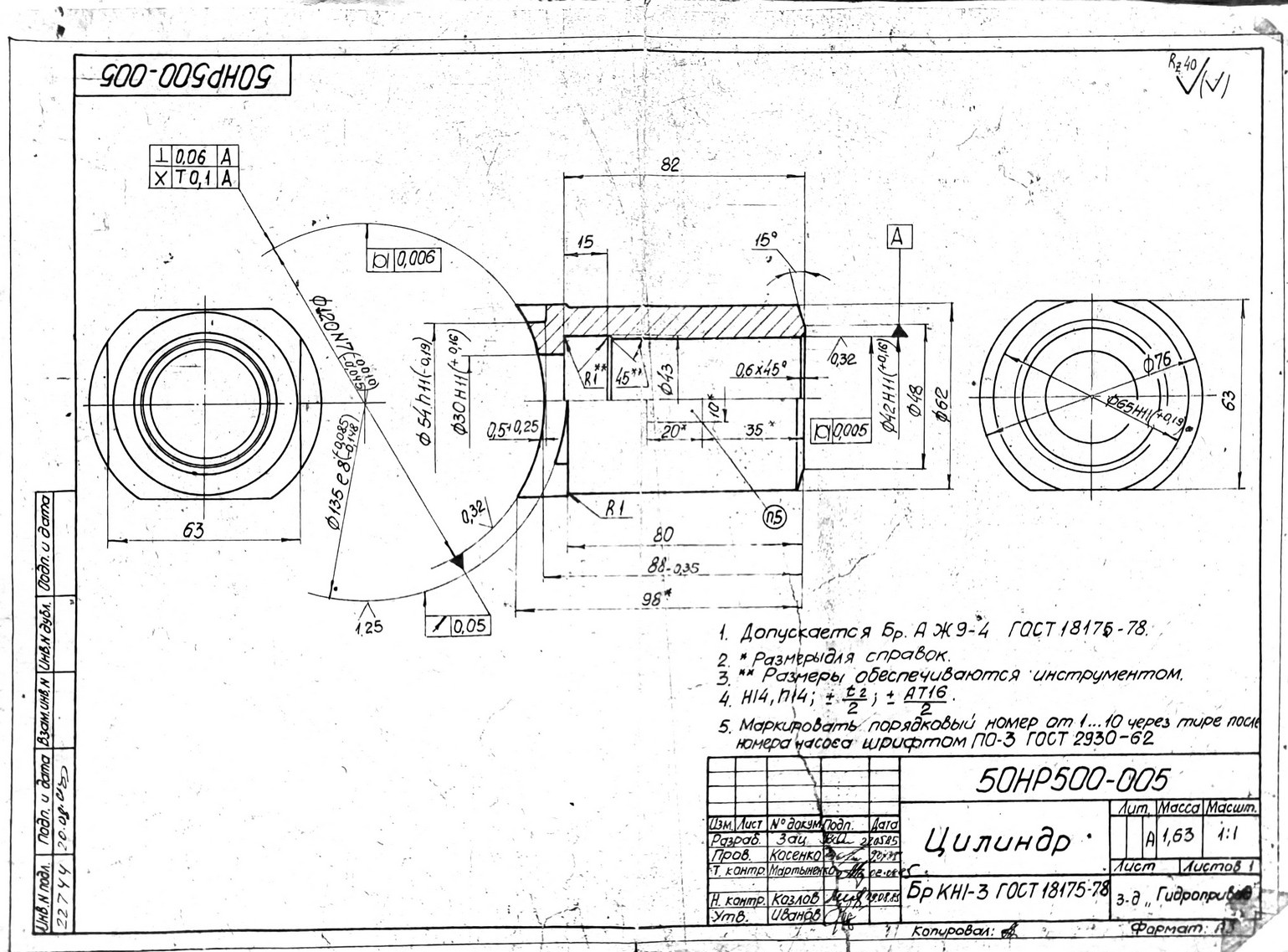

| 50НР500-005 | Цилиндр | 1 | |
| 50НР500-007 | Кольцо | 1 | |
| 50НР500-018 | Опора | 1 | |
| 50НР500-021 | Кольцо | 1 | |
| 50НР500-100 | Поршень | 1 | |
| 50НР500-101 | Поршень | 1 | |
| 50НР500-102 | Подпятник | 1 | |
| НАР-308-450 | Пружина | 1 | |
| НАР-313-450 | Шайба защитная | 1 | |

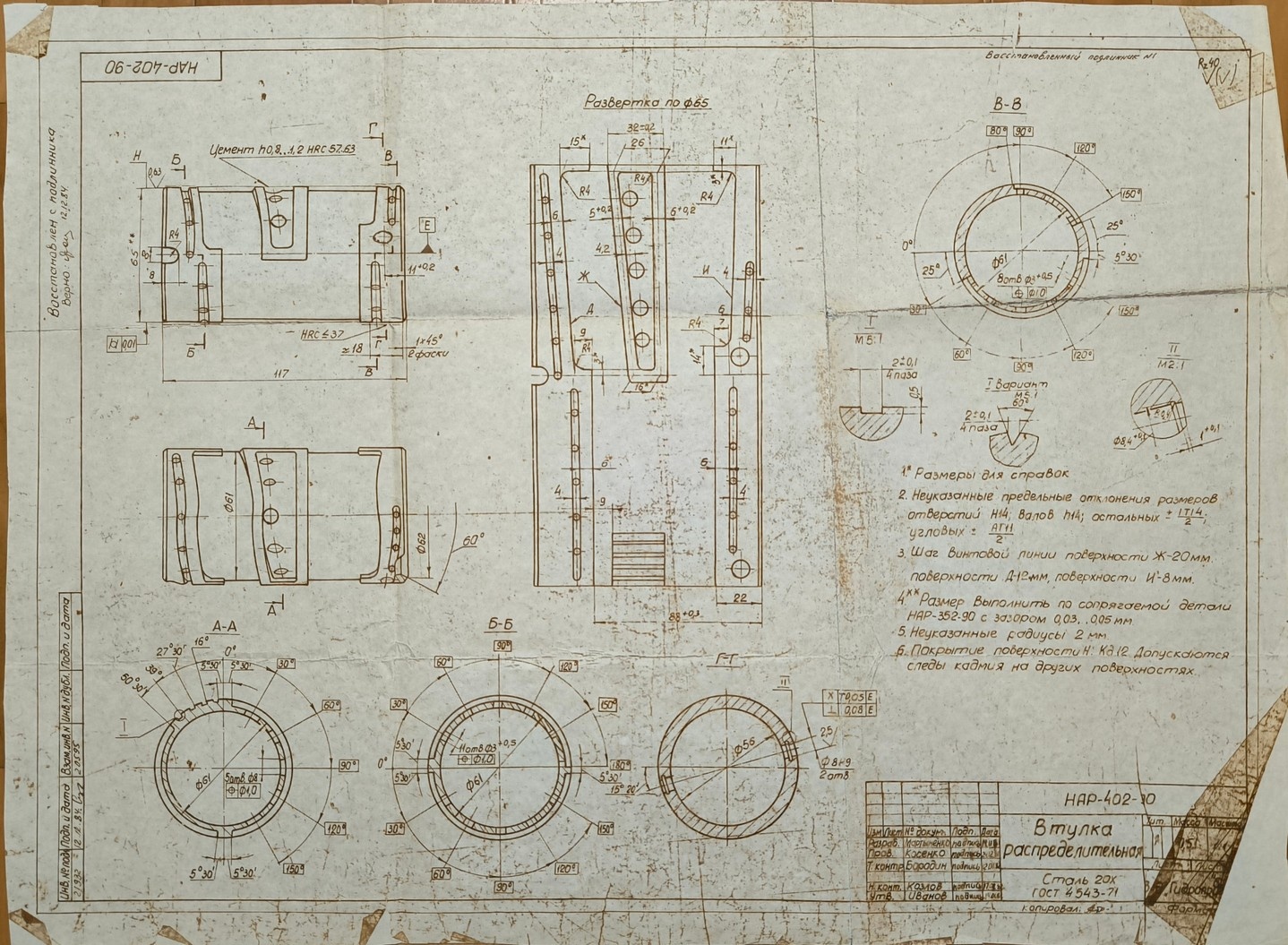

| НАР-402-90 | Втулка распределительная | 1 | |
| НАР-403-90 | Палец | 1 | |
| НАР-406 | Пружина | 1 | |
| НАР-509 | Золотник | 1 | |
| НАР-510 | Пробка | 1 | |
| Итого: | 60 | ||
| Шестерённый насос | |||
| 50НРР-200 СБ | Насос шестерённый | 1 | Сборочный чертёж |

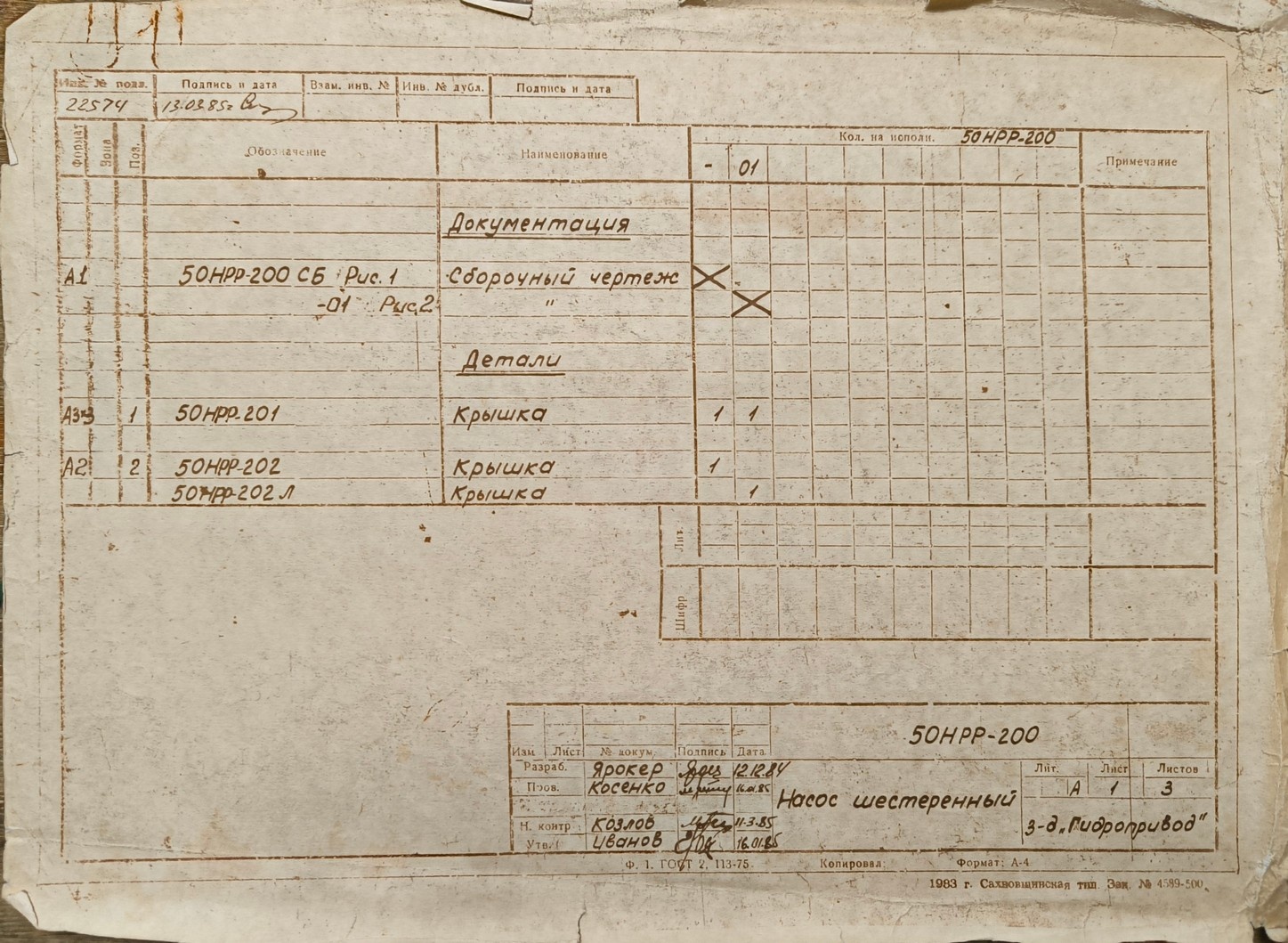

| 50НРР-200 | Насос шестерённый | 3 | Спецификация |
| 50НРР-201 | Крышка | 1 | |

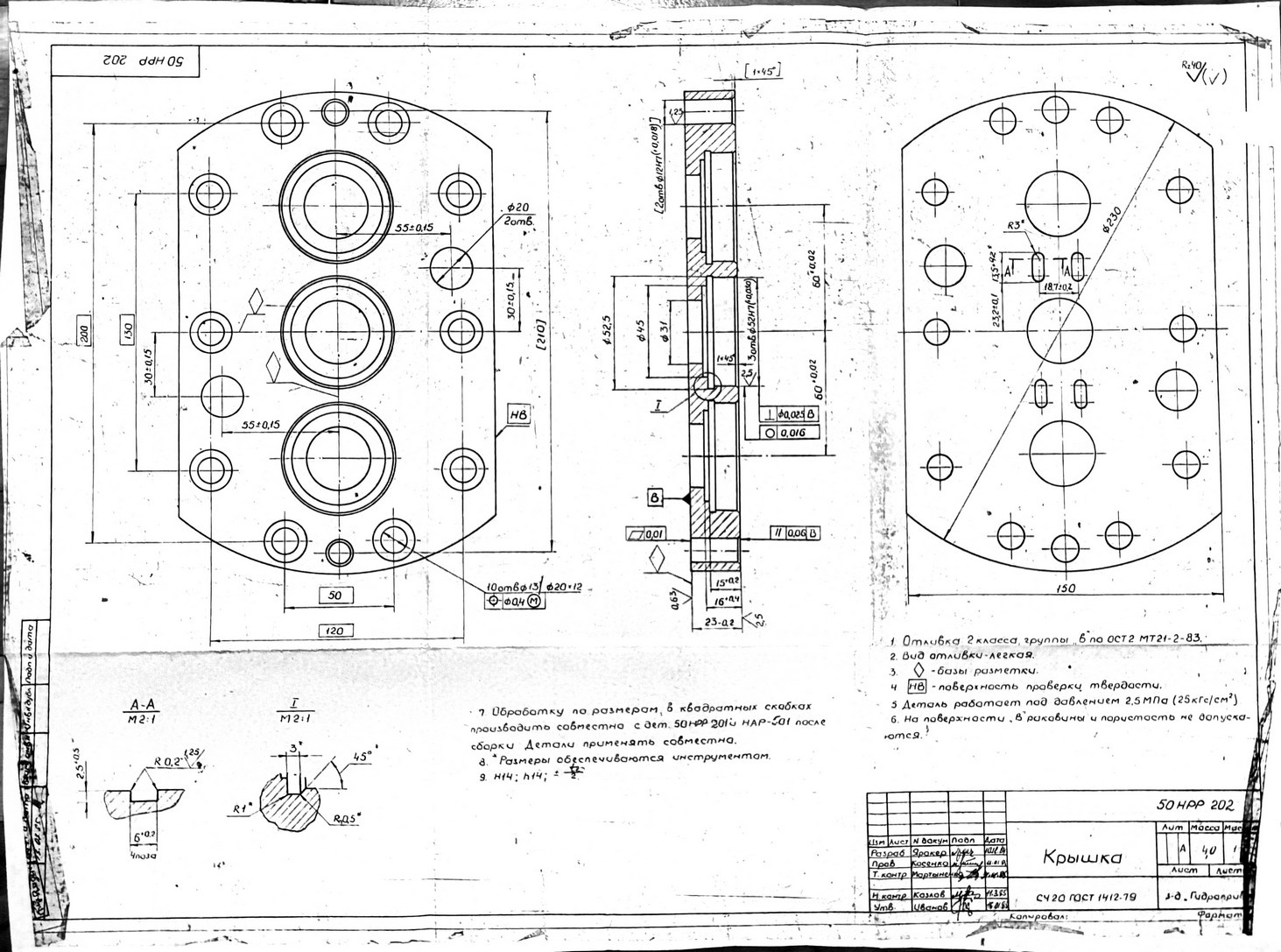

| 50НРР-202 | Крышка | 1 | |
| 50НРР-202Л | Крышка | 1 | |
| 50НРР-203 | Вал | 1 | |
| 50НРР-204 | Палец | 1 | |
| 50НРР-205 | Втулка | 1 | |
| НАР-403-90 | Палец | 1 | |
| НАР-501 | Корпус | 1 | отсутствует в комплекте |
| НАР-504 | Шестерня | 1 | |
| НАР-505 | Ось | 1 | |
| НАР-508 | Прокладка | 1 | |
| НАР-511 | Колесо | 1 | |
| Итого: | 16 | ||
