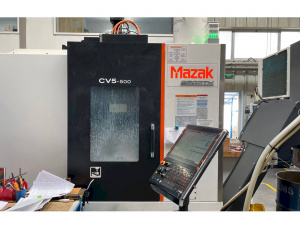

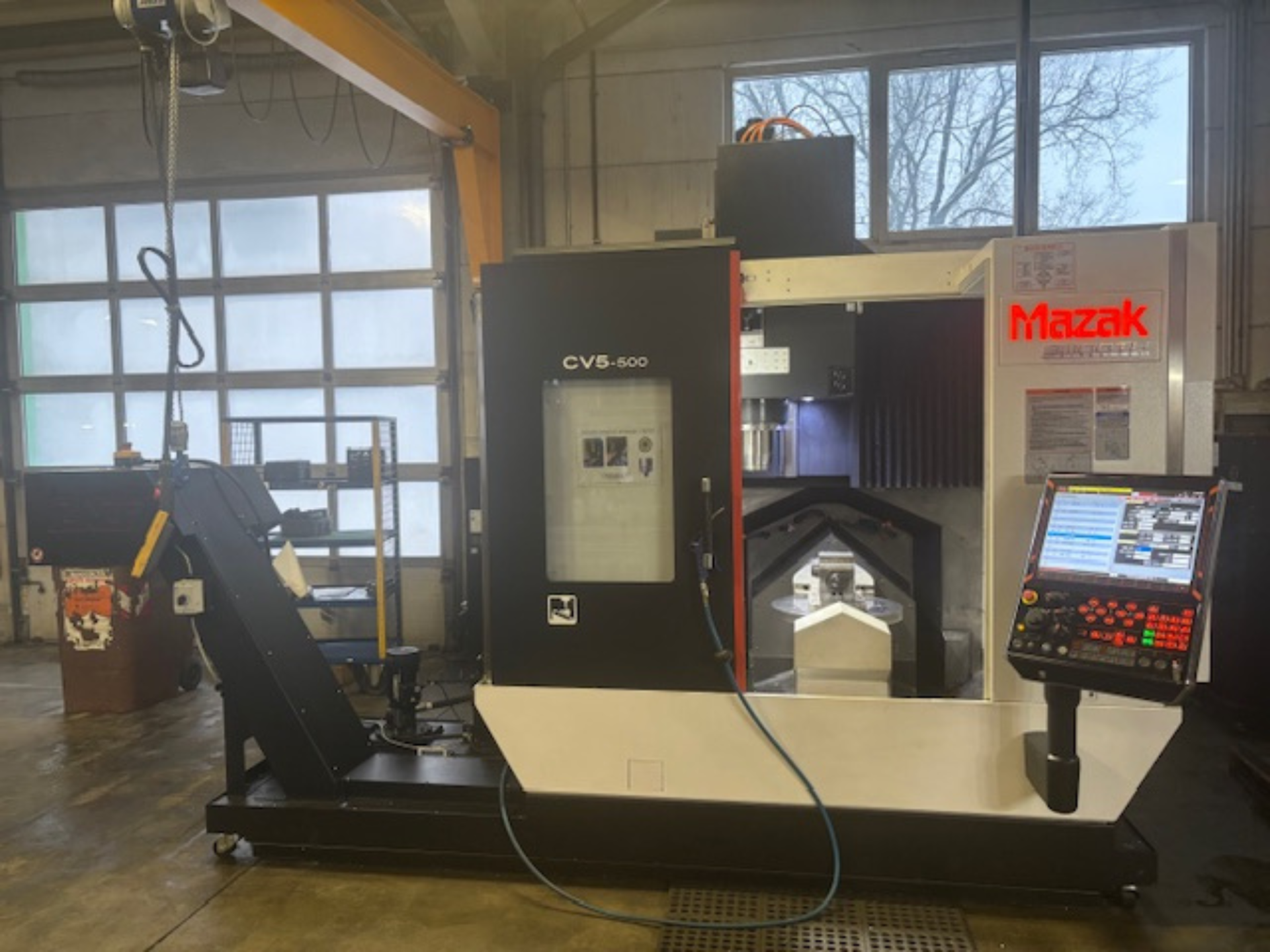

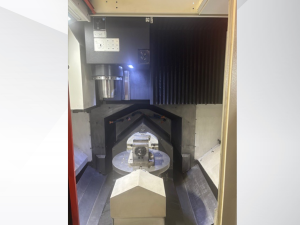

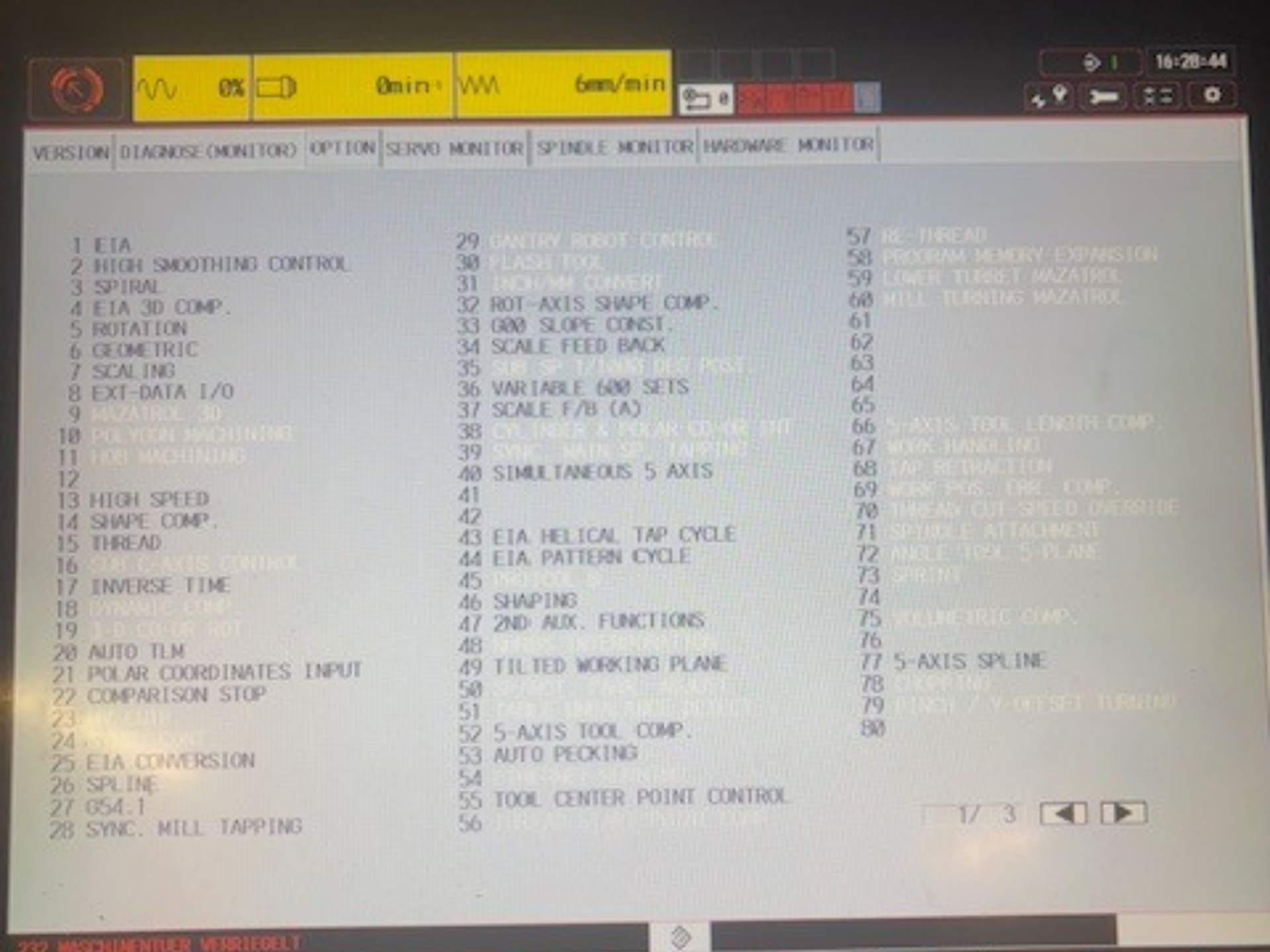

Этот 5-осевой вертикальный обрабатывающий центр Mazak CV5-500 был изготовлен в 2023 году. Он имеет максимальную скорость вращения шпинделя 12 000 об/мин, двухступенчатый электрический редуктор и скорость перемещения 36 м/мин по осям X, Y и Z. Станок выдерживает нагрузку на стол 200 кг и оснащен 30-позиционным устройством автоматической смены инструмента. Идеально подходит для сложной многоосевой прецизионной обработки. Свяжитесь с нами для получения дополнительной информации об этом станке.
Дополнительная информация
Электрическая нагрузка
Кажущаяся мощность (40% работы): 45,5 кВА
Постоянная кажущаяся мощность: 43,4 кВА

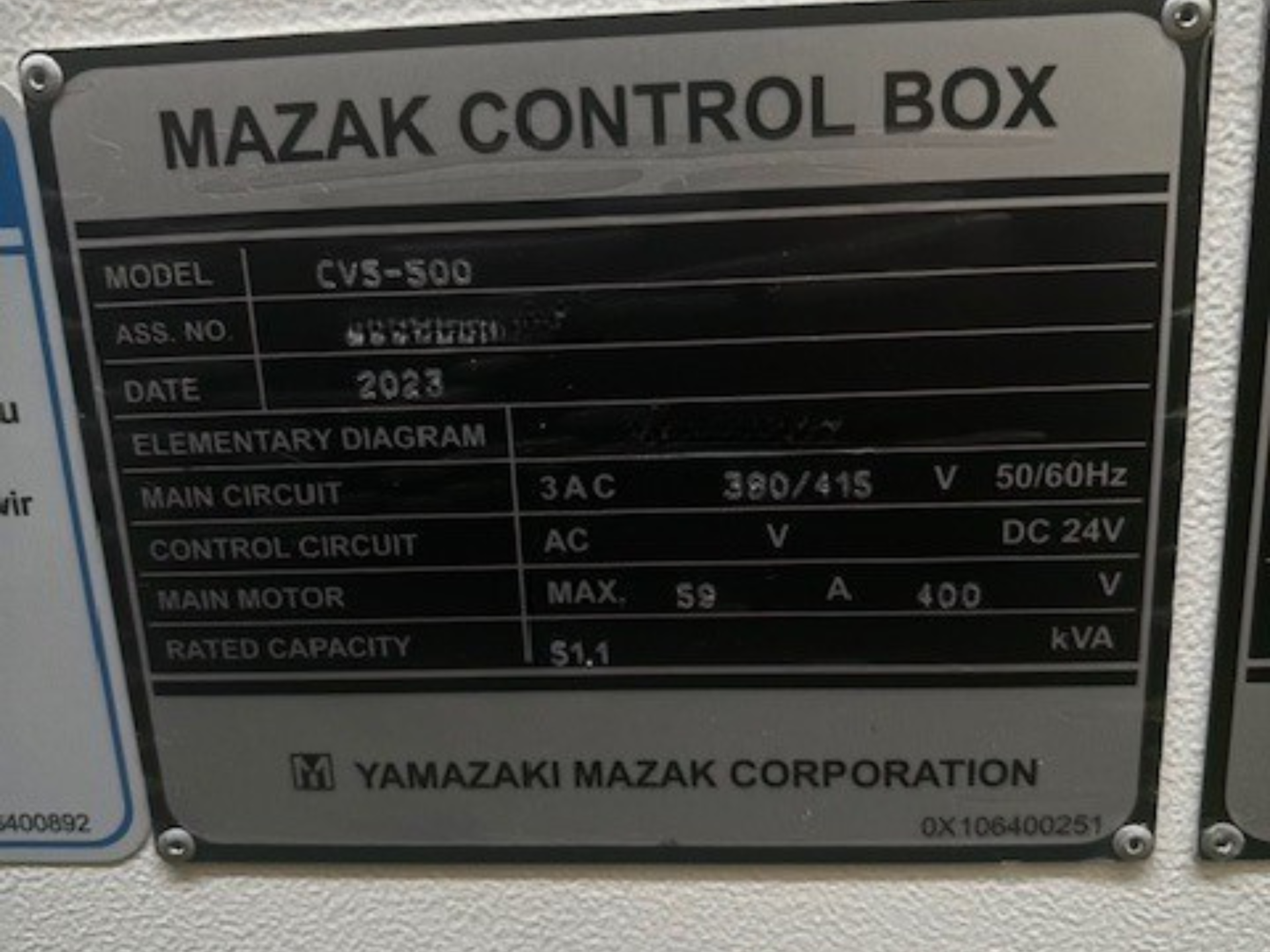

Электрическое подключение: 3-фазный переменный ток 380/400/415/440/460/480 В ±10%; 50/60 Гц ±1 Гц
Пневматика
Давление: 5-9 бар
Расход воздуха: 26 л/мин
Выдув воздуха через шпиндель: 345 л/мин

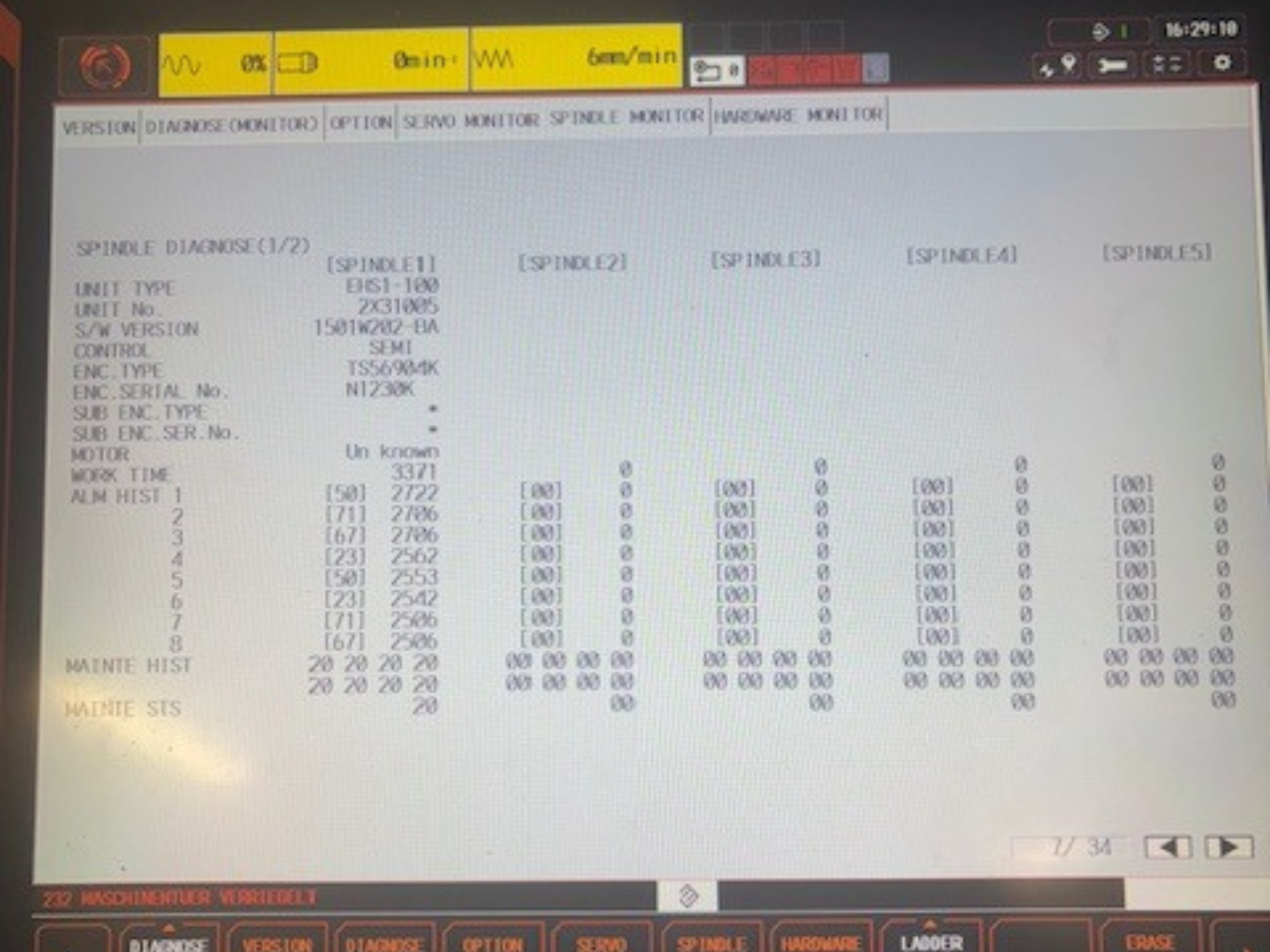

Шпиндель
Шпиндель: Крутой конус 40°
Ступени передачи: 2-ступенчатая (электрическая)
Номинальная мощность (инверторный двигатель переменного тока): 18,5 кВт (10%), 15,0 кВт (25%), 11,0 кВт (40% и непрерывно)
Максимальный крутящий момент: 119,4 Нм (10%), 95,5 Нм (25%), 70,0 Нм (40%); непрерывный 57,3 Нм
Оси, подачи, рапиды
Количество одновременно работающих осей: 5
Быстрая траверса X/Y/Z: 36 м/мин
Быстрая траверса B/C: 30 мин-¹
Скорость подачи X/Y/Z: 36 000 мм/мин
Стол
Диаметр: 500 мм
Резьбовые отверстия: M16 × 2
Контрольное отверстие: Ø50 мм H6 (+0,016 / -0,000 мм)
Вместимость заготовки
Максимальный диаметр: 500 мм
Максимальная высота: 320 мм
Ходы / Рабочая зона
Поворот/индексация оси B: 220° (±110°), 0,0001°
Поворот по оси C: 360°
Расстояние носик шпинделя - столешница (горизонтально): 50-520 мм
Расстояние шпиндель - центр стола (вертикальное): 95-565 мм
Автоматический сменщик инструмента
Позиции инструмента: 30 (дополнительный магазин: 48)
Выбор: Случайный, кратчайший путь
Держатель инструмента: MAS BT 40 или SK 40
Тяговый болт: Yamagaxi ANSI тип
Максимальный диаметр инструмента: 80 мм (прилегание занято) / 125 мм (прилегание свободно)
Максимальная длина инструмента: 300 мм
Время смены инструмента (от стружки к стружке): 4.60 s

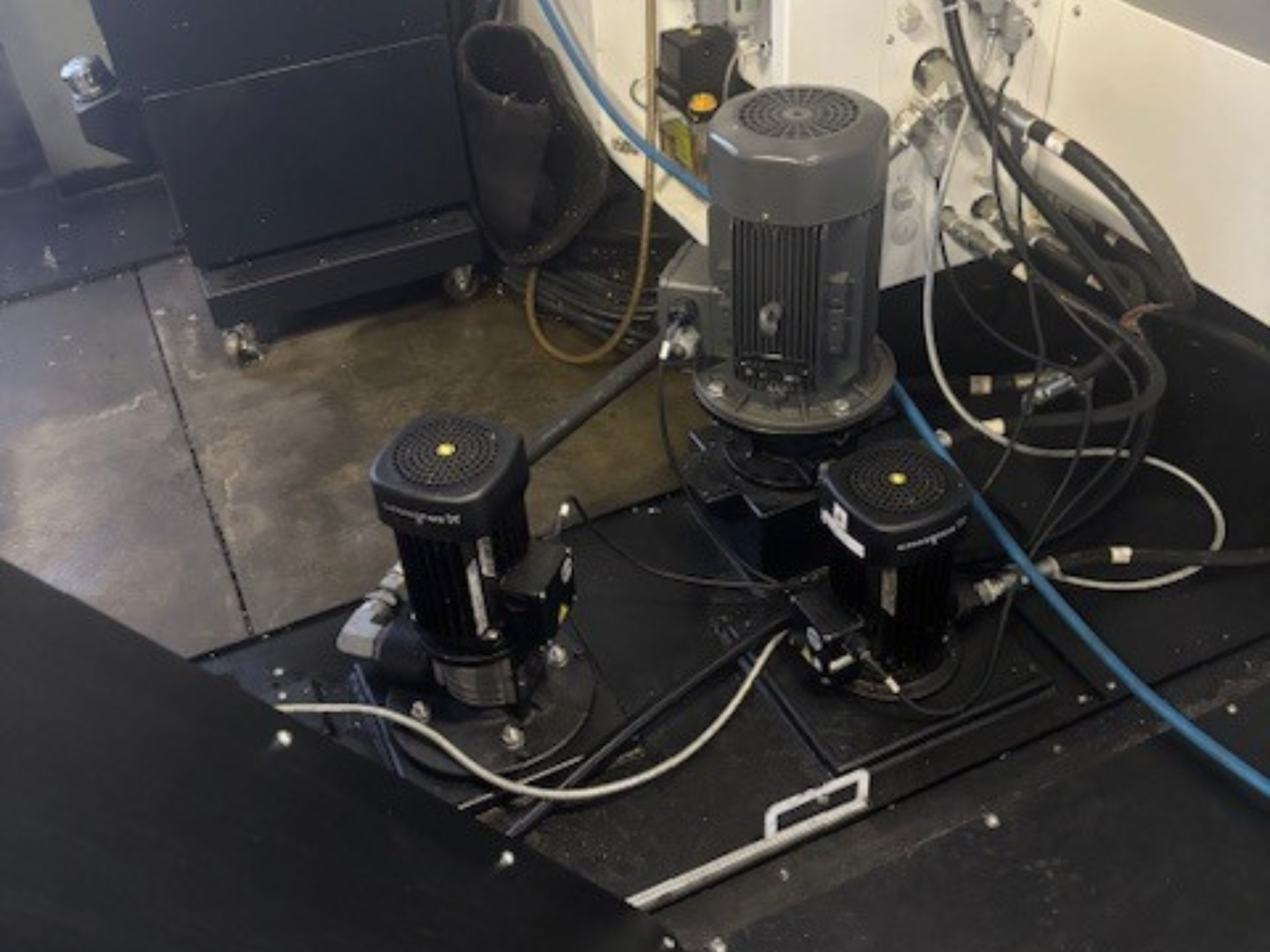

Вместимость резервуаров
Смазка для направляющих/шариковых винтов: 1.80 l
Гидравлическое масло: 5,0 л
Охлаждающая жидкость шпинделя: 26.0 l
Опция: 18 000 мин¹ Охлаждающая жидкость шпинделя (масляный бак): 60 l
Общий объем бака: 320,0 л
Дополнительное оборудование
Пакет мониторинга/датчиков
Аналоговые входы: 4 × 0-10 V
Цифровые входы: 8
ACC-SENSOR.1AXIS.10M: 1-осевой акселерометр с кабелем 10 м
Активный датчик мощности (Размеры: 8105 × H85 мм)

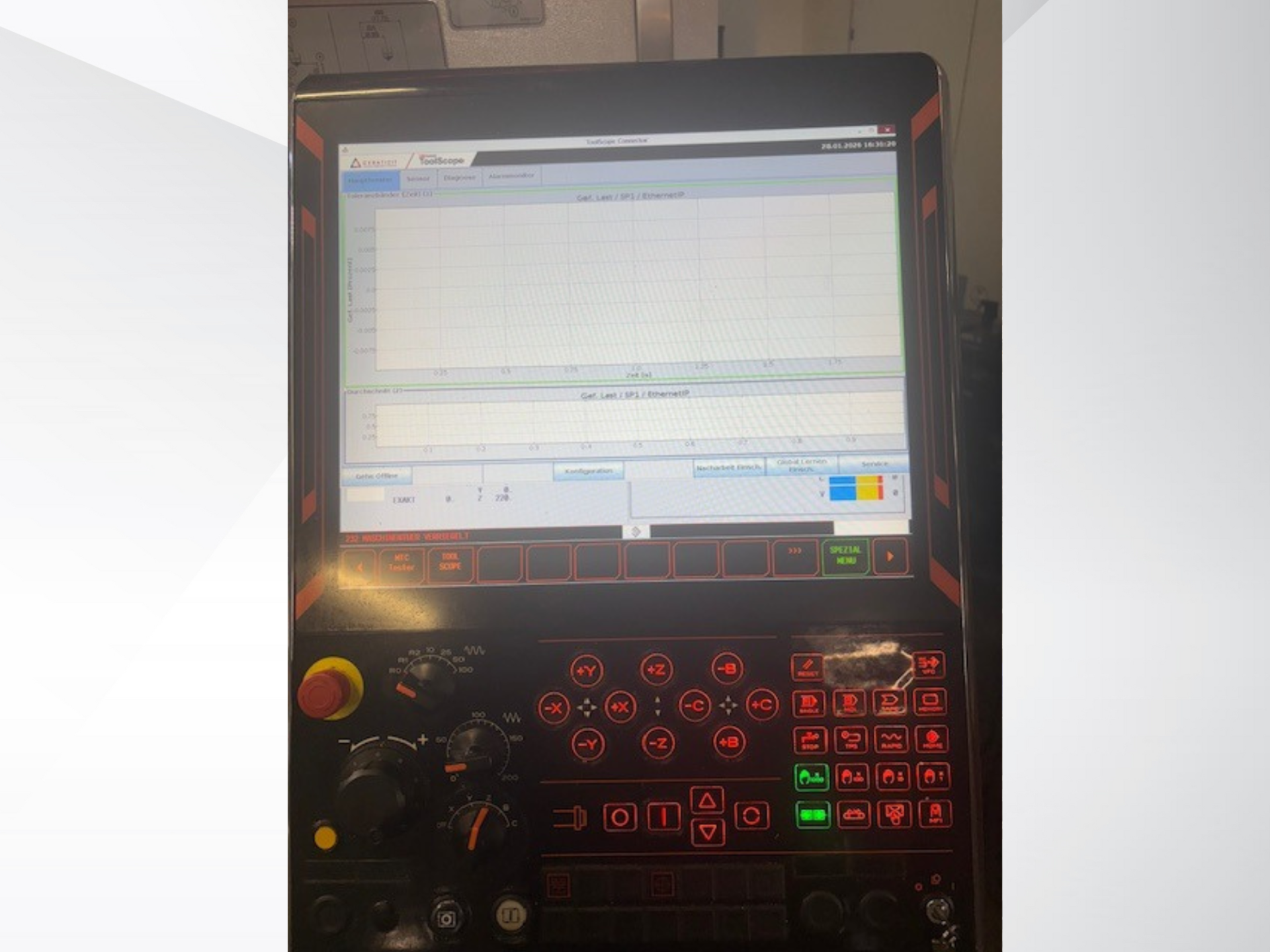

Toolscope IP для DIN-рейки Rev.4
Функциональность промышленного ПК в шкафу управления

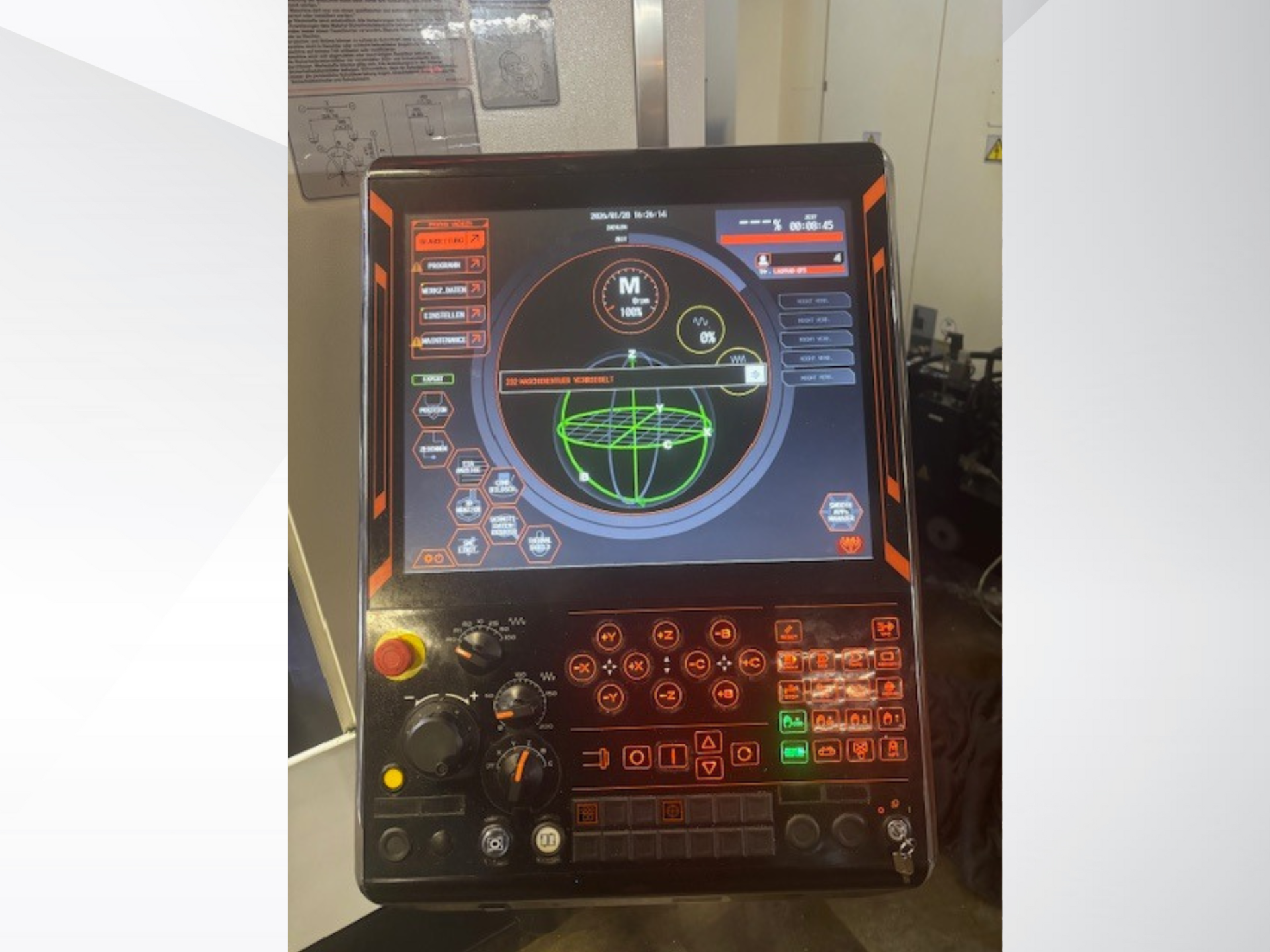

Связь и управление через HMI
PM: Контроль инструмента и процесса
Обнаружение поломки инструмента
Самообучающийся предел износа
Фиксированные и динамические диапазоны допусков
Стратегия мониторинга производительности процесса
Контроль столкновений со всеми системами Goliog
Монтаж на DIN-рейку в шкафу управления
Размеры: 812 × H90 × D62 мм
Документация, включая Toolscope
Транспортер для сбора стружки (справочные размеры: ширина станка 3 365 мм, включая транспортер для сбора стружки)
