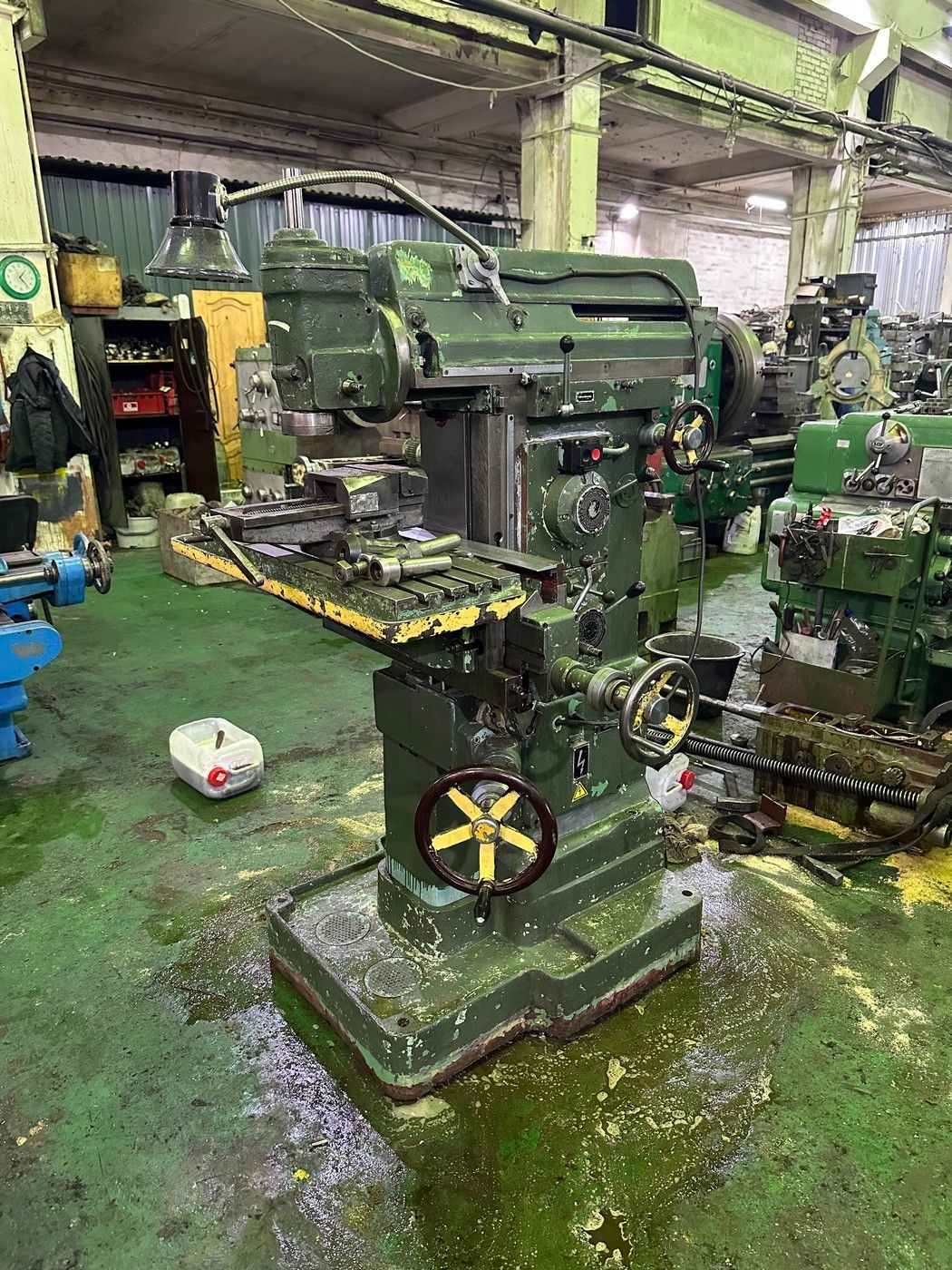

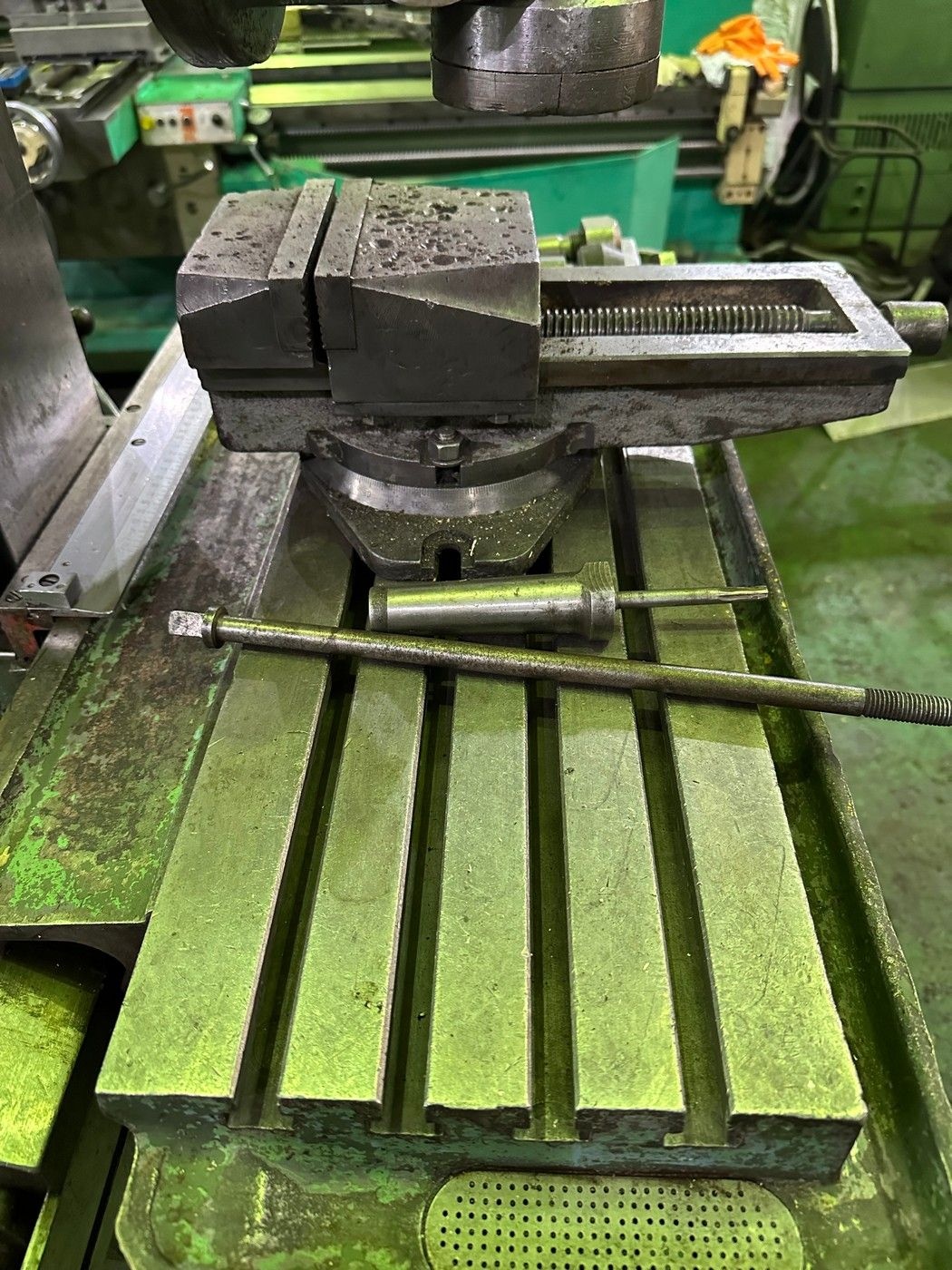

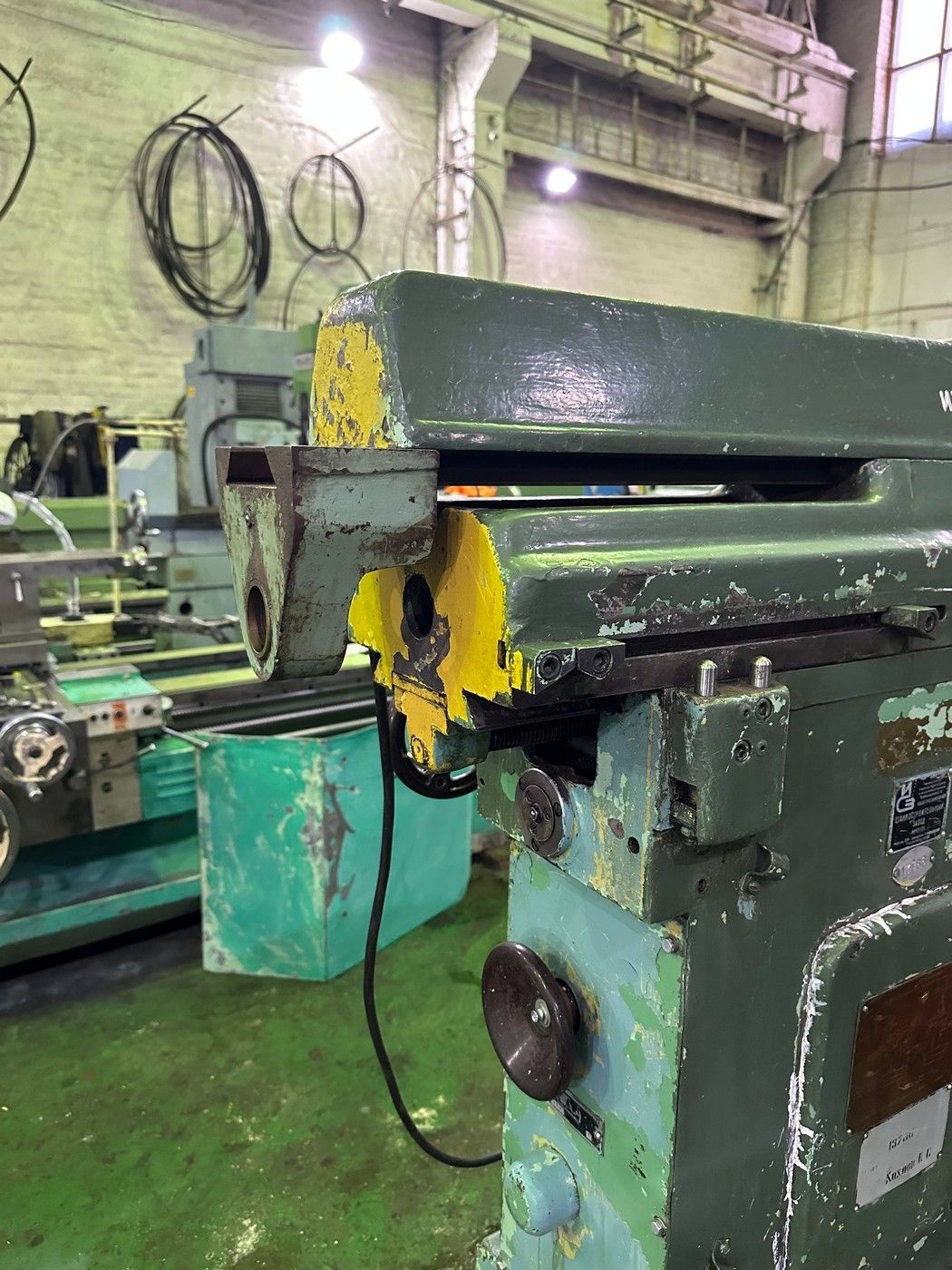

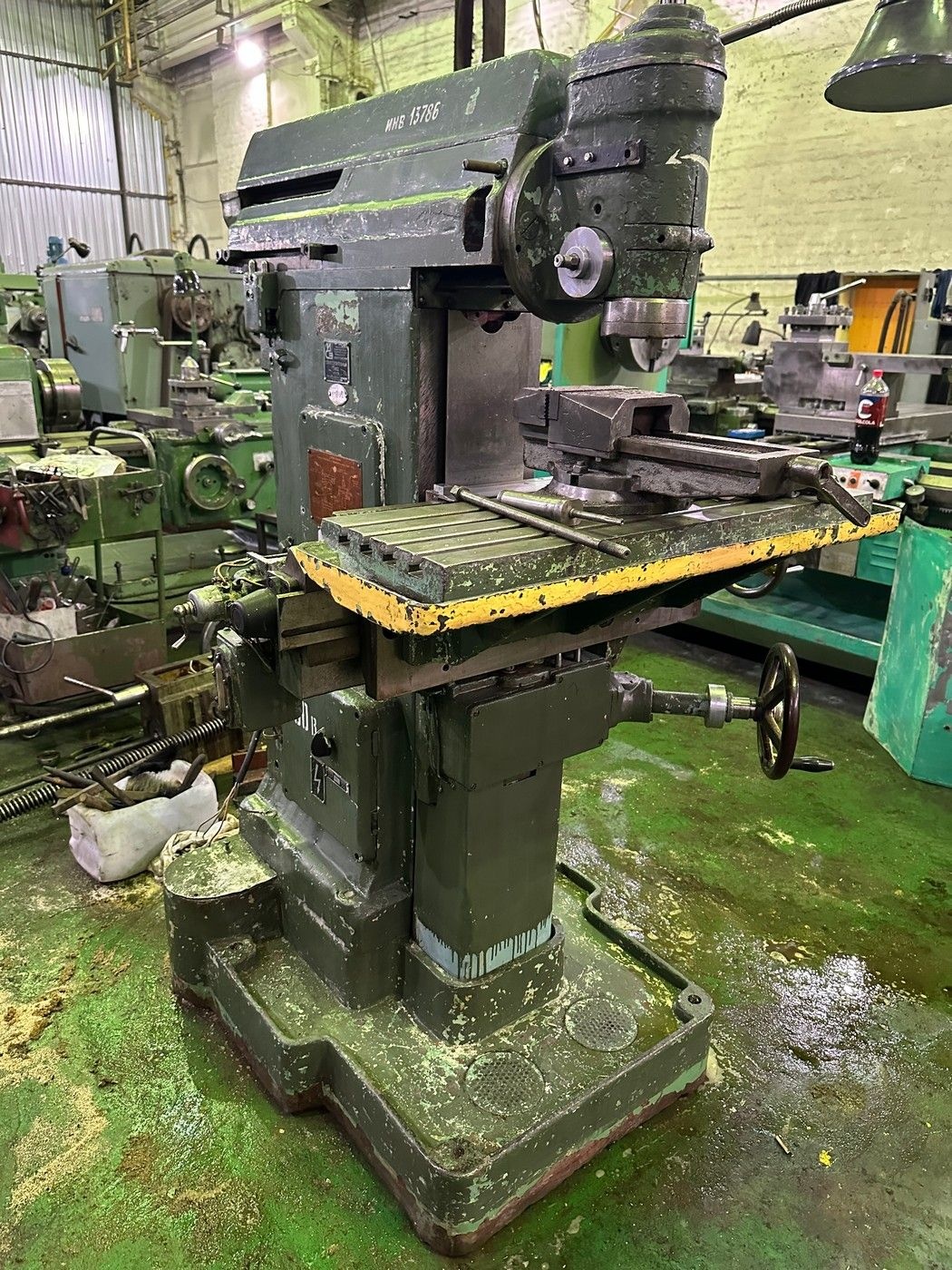

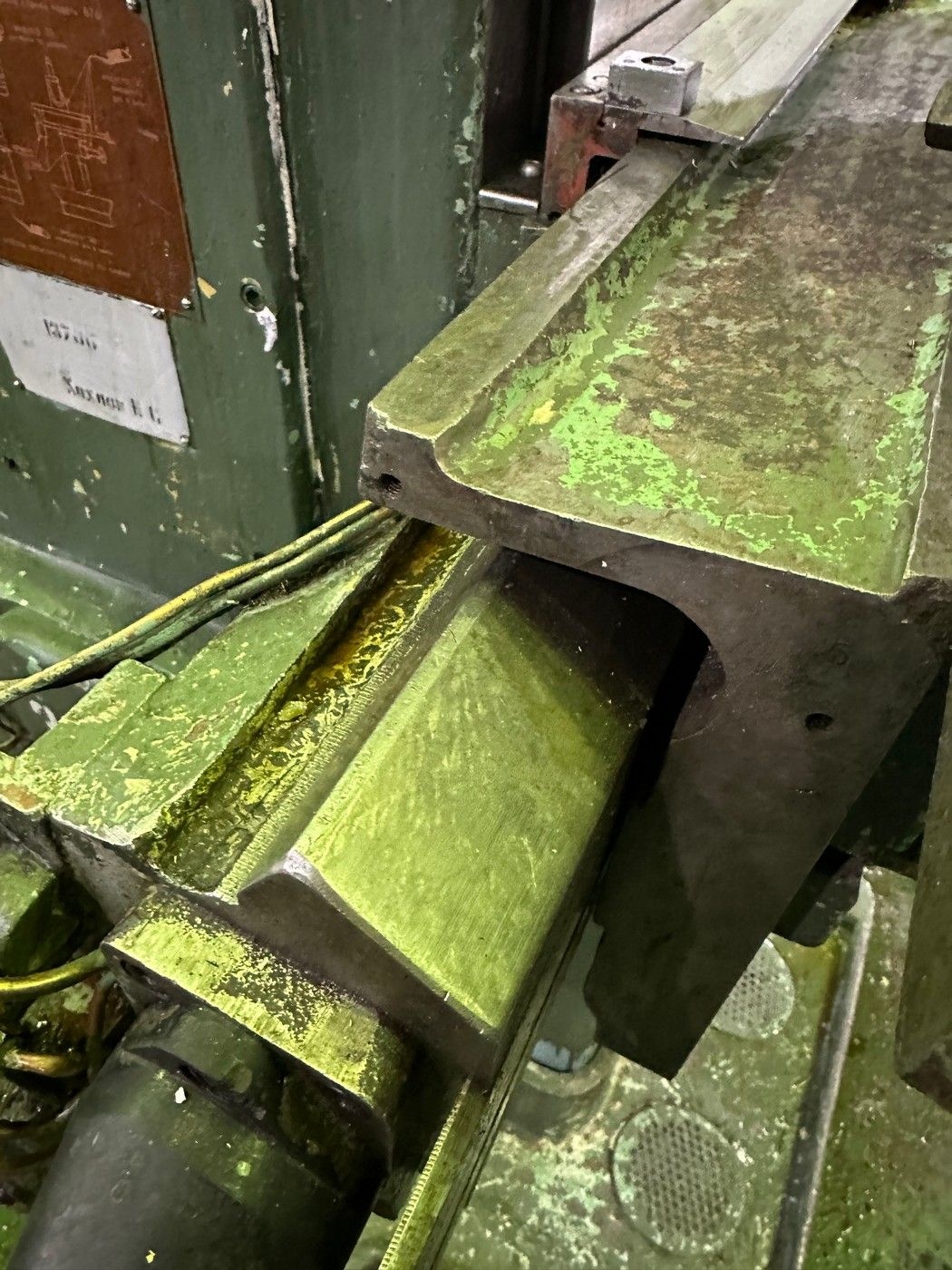

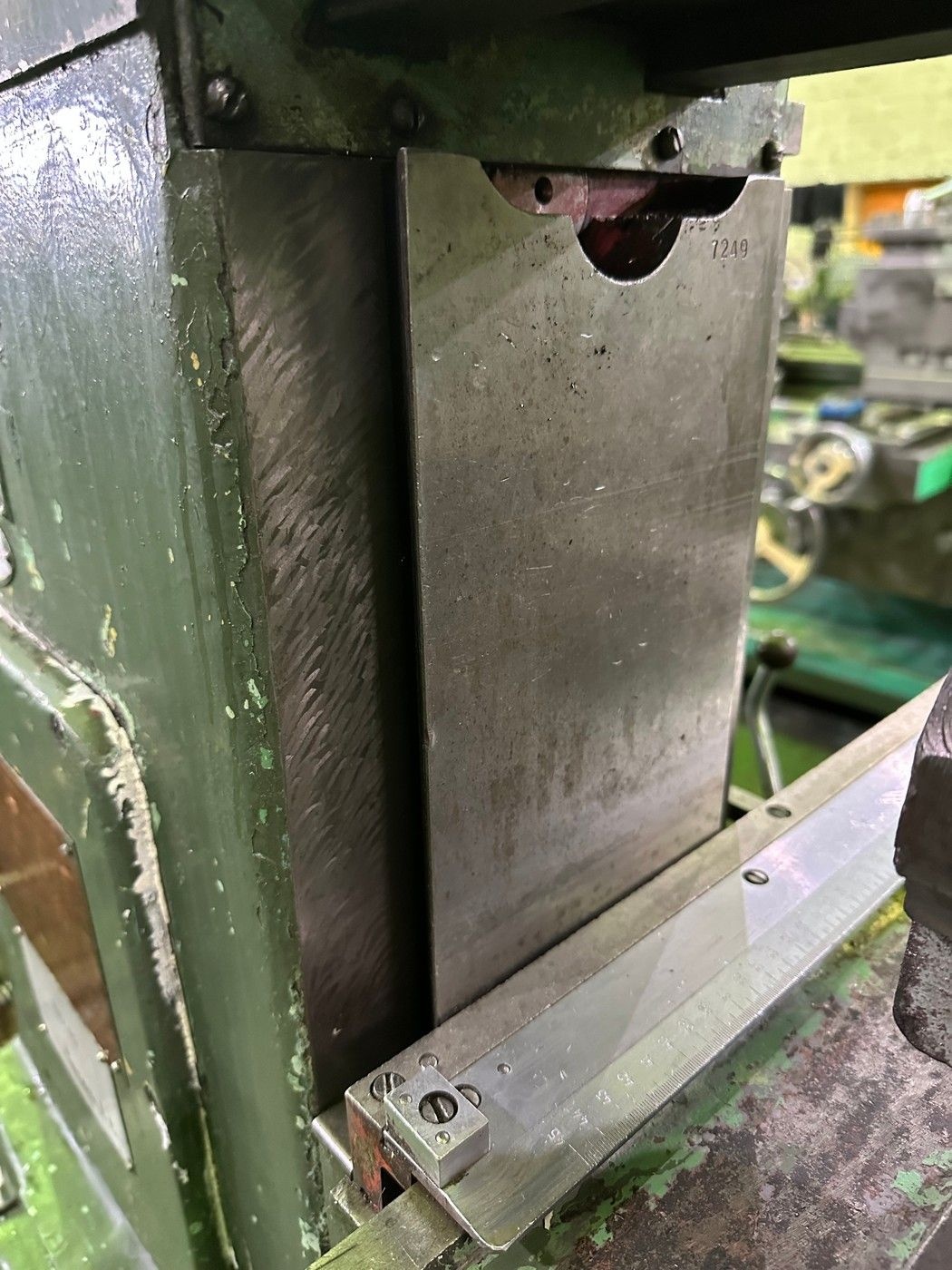

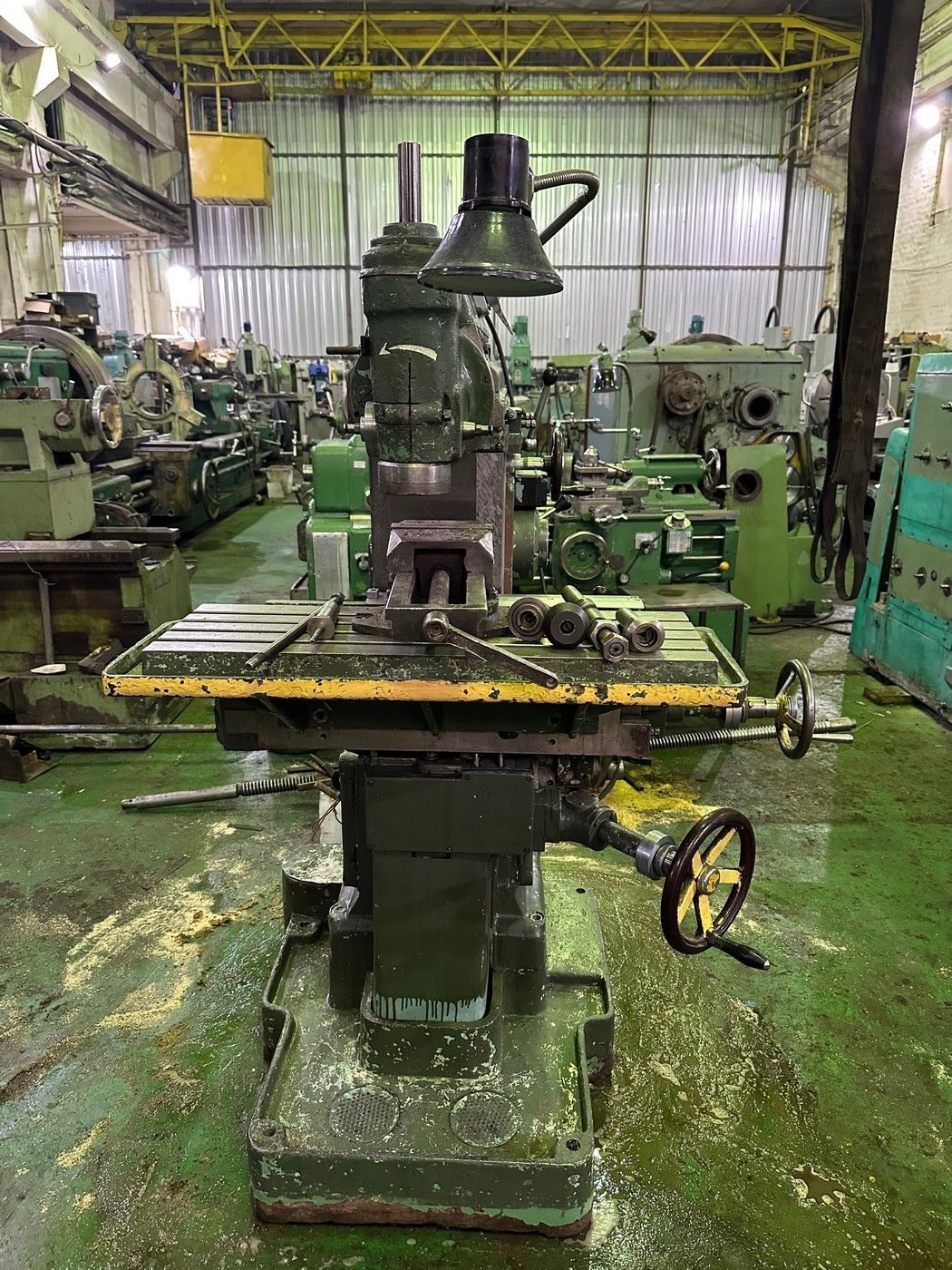

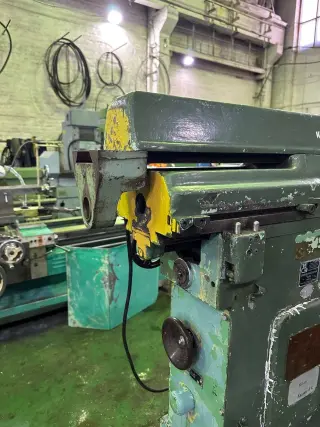

Продам Широкоуниверсальный фрезерный станок 676. Станок из профтехучилища, полностью в рабочем состоянии, в комплекте с серьгой для горизонтального фрезерования, тисками, оправками. С проверкой в работе.
Технические характеристики фрезерного станка 676
| Наименование характеристики | Ед. изм. | Параметры | |
| Класс точности по ГОСТ 8-71 | П | ||
| Стол | |||
| Количество подач стола | 16 | ||
| Пределы подач стола | |||
| Продольных | мм/мин | 13…395 | |
| Вертикальных | мм/мин | 13…395 | |
| Расстояния от торца вертикального шпинделя до углового горизонтального стола | мм | 0…380 | |
| Расстояния от оси горизонтального шпинделя до углового горизонтального стола | мм | 80…460 | |
| Расстояние от торца станины до оси вертикального шпинделя | мм | 125…375 | |
| Наибольшее расстояние от торца горизонтального шпинделя до торца подвески | мм | 298 | |
| Скорость быстрого перемещения стола | |||
| Продольного | мм/мин | 900 | |
| Вертикального | мм/мин | 900 | |
| Основной вертикальный стол | |||
| Размеры рабочей поверхности стола (Д х Ш) | мм | 630 х 250 | |
| Наибольший продольный ход стола | мм | 400 | |
| Наибольший вертикальный ход стола | мм | 380 | |
| Число Т-образных пазов | 3 | ||
| Ширина Т-образных пазов | мм | 14 | |
| Расстояние между Т-образными пазами | мм | 50 | |
| Угловой горизонтальный стол | |||
| Размеры рабочей поверхности стола (Д х Ш) | мм | 800 х 250 | |
| Число Т-образных пазов | 5 | ||
| Ширина Т-образных пазов | мм | 14 | |
| Расстояние между Т-образными пазами | мм | 50 | |
| Угловой универсальный стол | |||
| Размеры рабочей поверхности стола (Д х Ш) | мм | 630 х 200 | |
| Наибольший угол поворота | |||
| В горизонтальной плоскости | град | ±20 | |
| В вертикальной плоскости с короткой стороны | град | ±30 | |
| В вертикальной плоскости с длинной стороны | град | ±45 | |
| Делительная головка | |||
| Наибольшее расстояние от торца шпинделя до центра поддержки | мм | 220 | |
| Высота центров | мм | 107 | |
| Наибольший угол поворота (в плоскости крепления) | град | ±90 | |
| Передаточное отношение червячной пары | 1:40 | ||
| Конус шпинделя | Морзе 4 | ||
| Круглый стол | |||
| Диаметр рабочей плоскости | мм | 250 | |
| Ширина Т-образных пазов | мм | 12 | |
| Расстояние между Т-образными пазами | мм | 63 | |
| Передаточное число червячной передачи | 0,125 | ||
| Конус в столе | Морзе №4 | ||
| Габаритные размеры | мм | 345 х 330 х 110 | |
| Быстроходная головка | |||
| Количество скоростей | 4 | ||
| Передаточное отношение | 2,6 | ||
| Наибольшее число оборотов | об/мин | 5300 | |
| Долбежная головка | |||
| Наибольший ход | мм | 80 | |
| Наибольший угол поворота | град | ±90 | |
| Число скоростей двойных ходов | 4 | ||
| Пределы чисел двойных ходов в минуту | 50…100 | ||
| Шпиндель | |||
| Количество ступеней скоростей шпинделя | 16 | ||
| Внутренний конус шпинделя | Морзе 4 | ||
| Диаметр отверстия в шпинделе | мм | 16,8 | |
| Частота вращения шпинделя | |||
| Горизонтального | об/мин | 50…1630 | |
| Вертикального | об/мин | 63…2040 | |
| Наибольший ход шпиндельной бабки | мм | 250 | |
| Наибольшее осевое перемещение вертикального шпинделя | мм | 60 | |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости | град | ±90 | |
| Цена деления лимбов | мм | 0,05 | |
| Цена деления линейки | мм | 1 | |
| Шпиндельная бабка | |||
| Количество подач | 16 | ||
| Пределы подач | мм/мин | 13…395 | |
| Ускоренный ход | мм/мин | 900 | |
| Электрооборудование | |||
| Количество электродвигателей на станке (с электронасосом) | 2 | ||
| Главный привод станка | |||
| Мощность | кВт | 2,2 | |
| Тип | 4АХ90L4ПУ3 М301 | ||
| Электронасос подачи охлаждающей жидкости | |||
| Число оборотов | об/мин | 2800 | |
| Мощность | кВт | 0,12 | |
| Тип | ПА-22-С2 | ||
| Габариты и масса | |||
| Габаритные размеры станка | |||
| длина | мм | 1282 | |
| ширина | мм | 1215 | |
| высота | мм | 1780 | |
| Масса станка | кг | 910 | |
Остались вопросы, звоните +7(958)762-88-23
Предприятие реализует широкоуниверсально-фрезерный станок 676.По всем интересующим Вас вопросам - обращайтесь по телефону!
