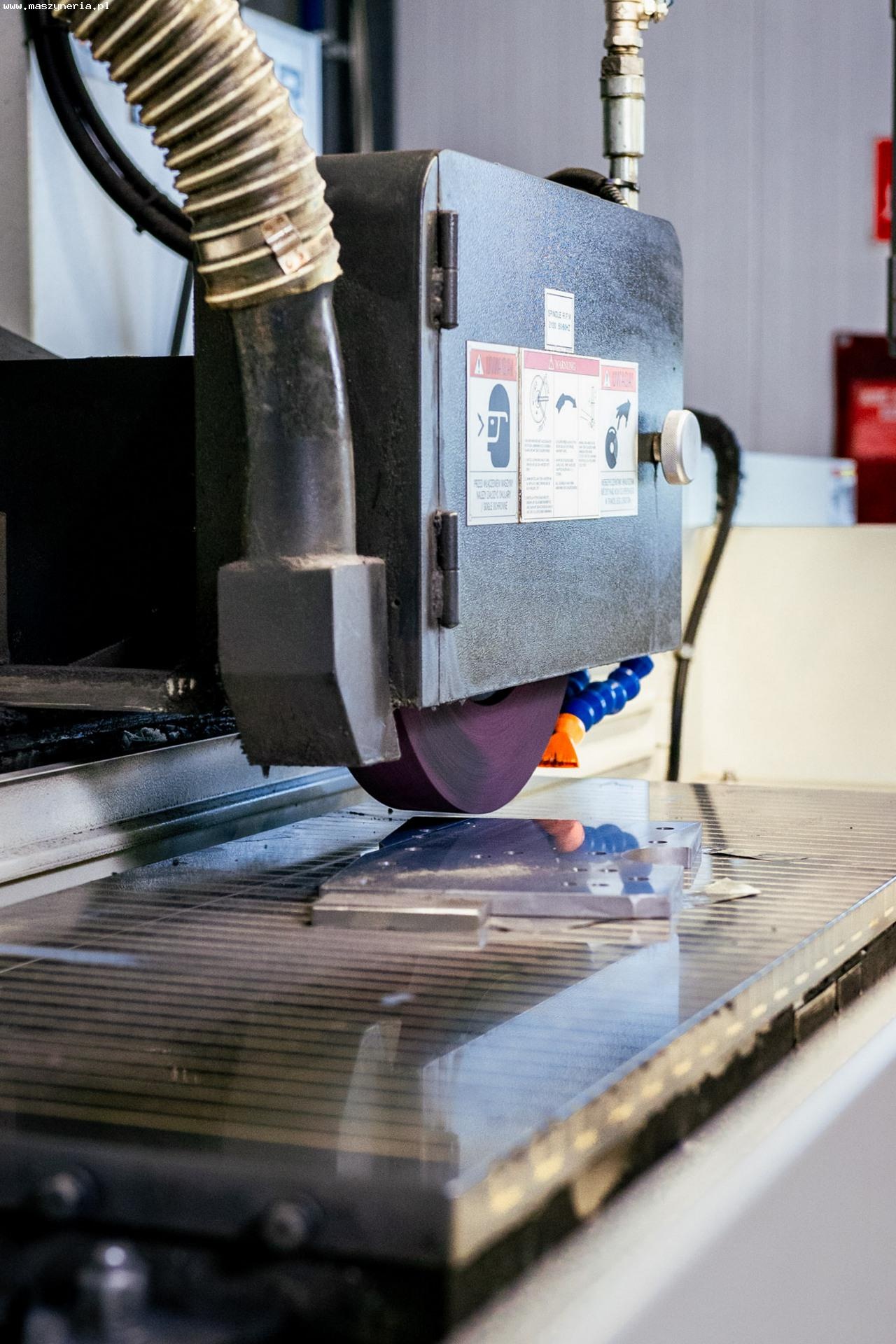

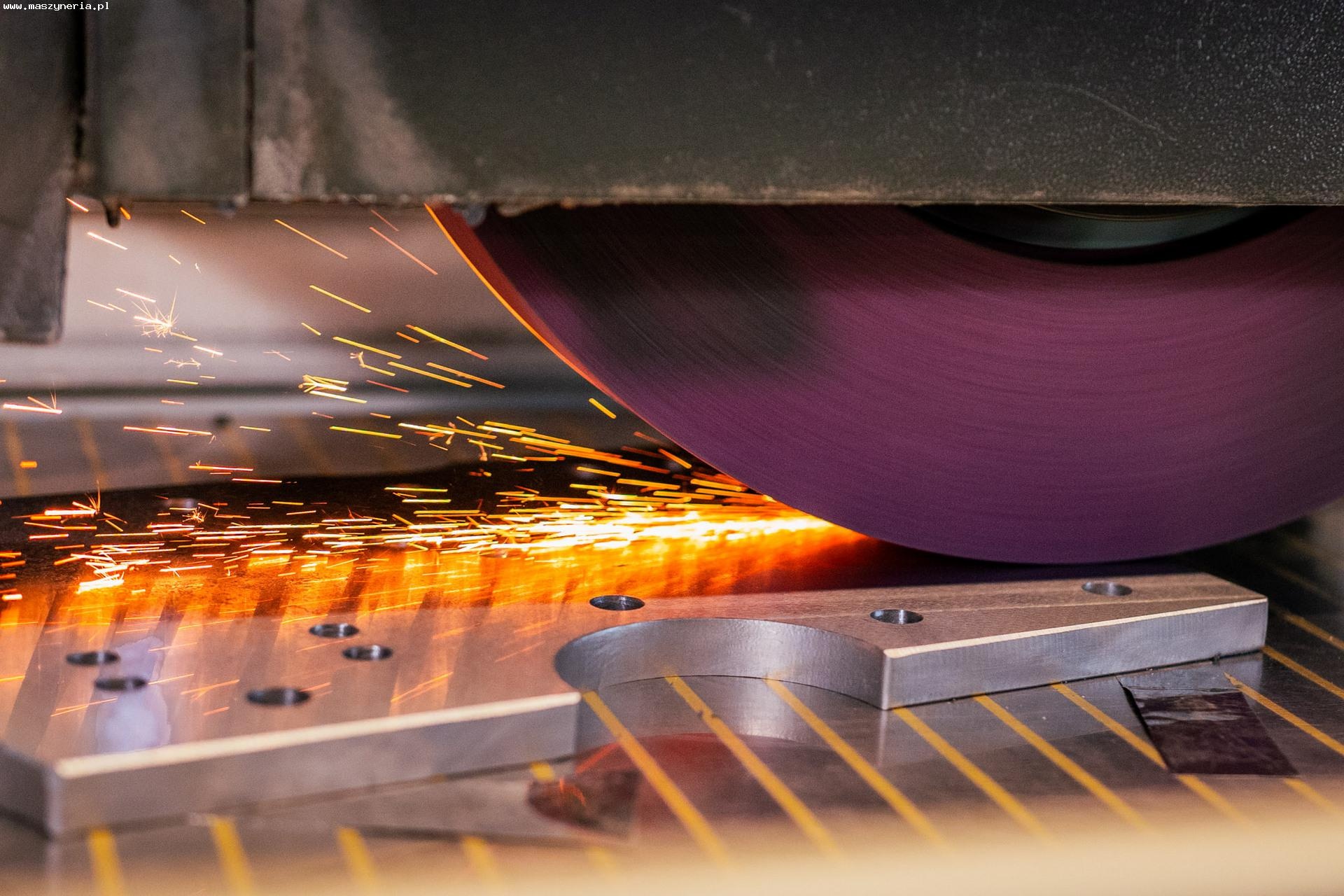

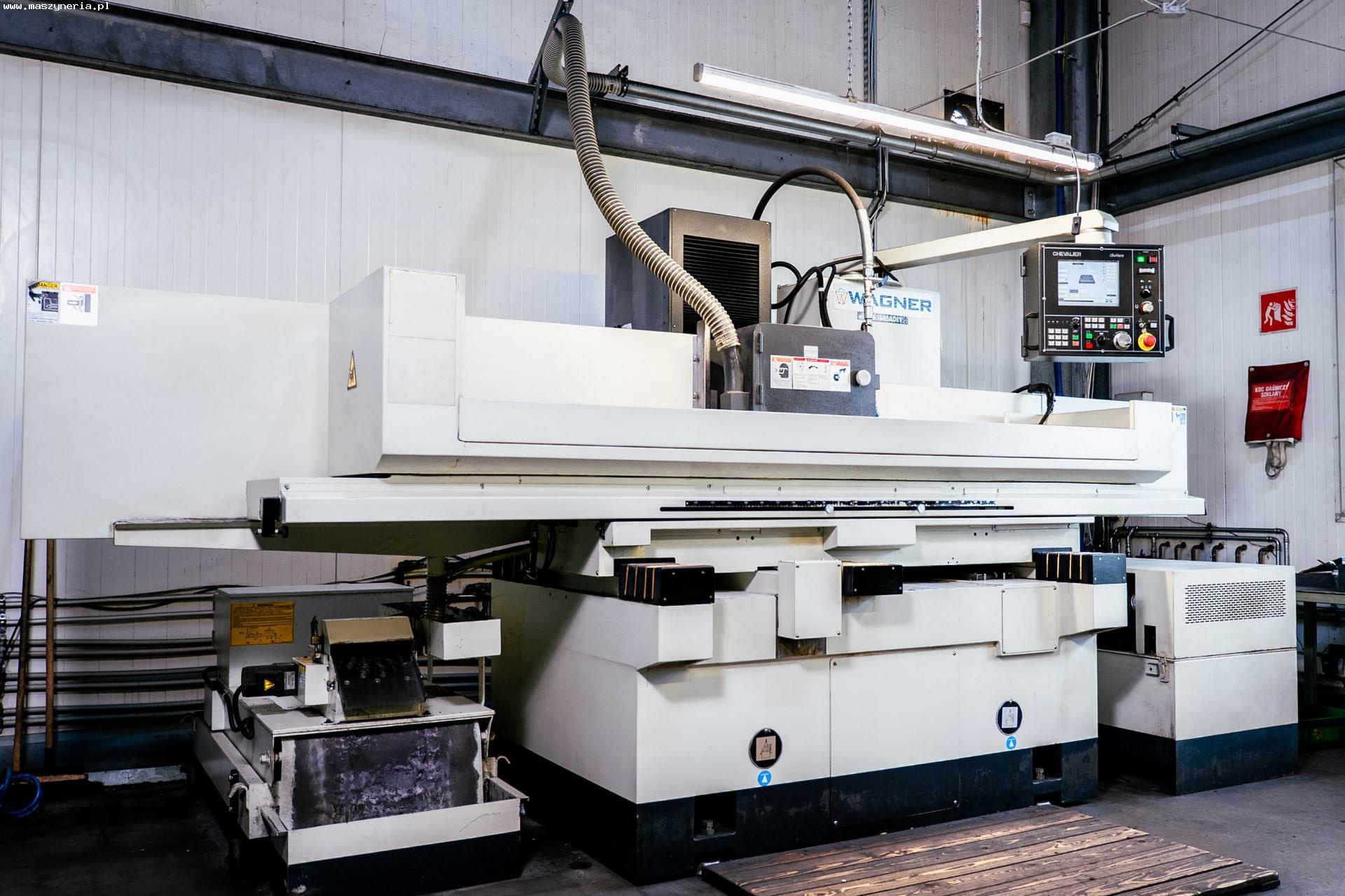

Плоскошлифовальный станок CHEVALIER FSG-1640ADIV

Плоскошлифовальный станок CHEVALIER FSG-1640ADIV был построен в 2022 году на Тайване компанией Falcon Group Co., Ltd.

Технические характеристики шлифовального станка CHEVALIER FSG-1640ADIV

• максимальная длина шлифования: 1015 мм
• максимальная ширина шлифования: 405 мм
• размеры рабочего стола (Д х Ш): 1000 x 400 мм
• максимальный вес заготовки (без магнитной плиты): 440 кг
• максимальный вес заготовки (с магнитной плитой): 220 кг
• подача рабочего стола (ось X): 1050 мм
• вертикальная подача шлифовального круга (ось Y): 480 мм
• поперечная подача шлифовального круга (ось Z): 450 мм
• автоматическая подача (ось Y): 0,001-0,04 мм
• автоматическая подача (ось Z): 3-32 мм
• скорость подачи рабочего стола (ось X): 5-25 м/мин
• скорость вертикальной подачи шлифовального круга (ось Y): 0-675 мм/мин
• скорость поперечной подачи шлифовального круга (ось Z): 0-2250 мм/мин
• наименьшее приращение по осям Y и Z: 0,001 мм
• размеры шлифовального круга (диаметр х ширина х отверстие): 355 x 50 x 127 мм
• скорость вращения шпинделя: 500-1800 об/мин
• мощность привода шпинделя: 3,75 кВт
• расстояние от оси шпинделя до поверхности рабочего стола: 610 мм
• расстояние от рабочего стола до пола: 980 мм
• количество Т-образных пазов: 3
• ширина Т-образного паза: 14 мм
• мощность привода осей Y и Z: 1,7 кВт
• мощность гидравлической системы: 1,5 кВт
• мощность подключения: 10 кВА
• электропитание: 400 В; 50 Гц
• занимаемая площадь (Д х Ш х В): 4280 х 1703 х 2100 мм
• вес машины CHEVALIER FSG-1640ADIV: 3500 кг

Оснащение шлифовального станка WAGNER FSG 1640-AD IV

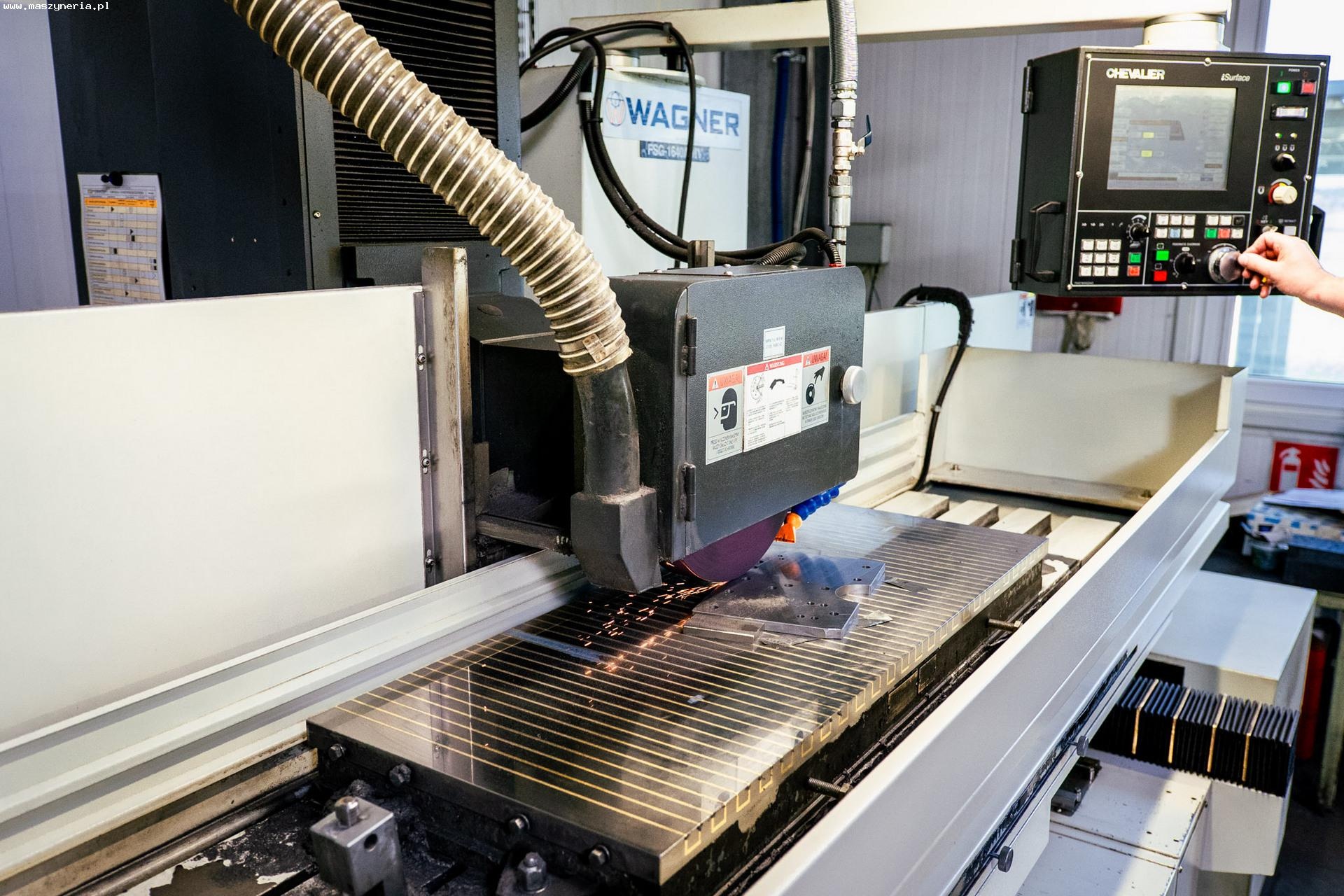

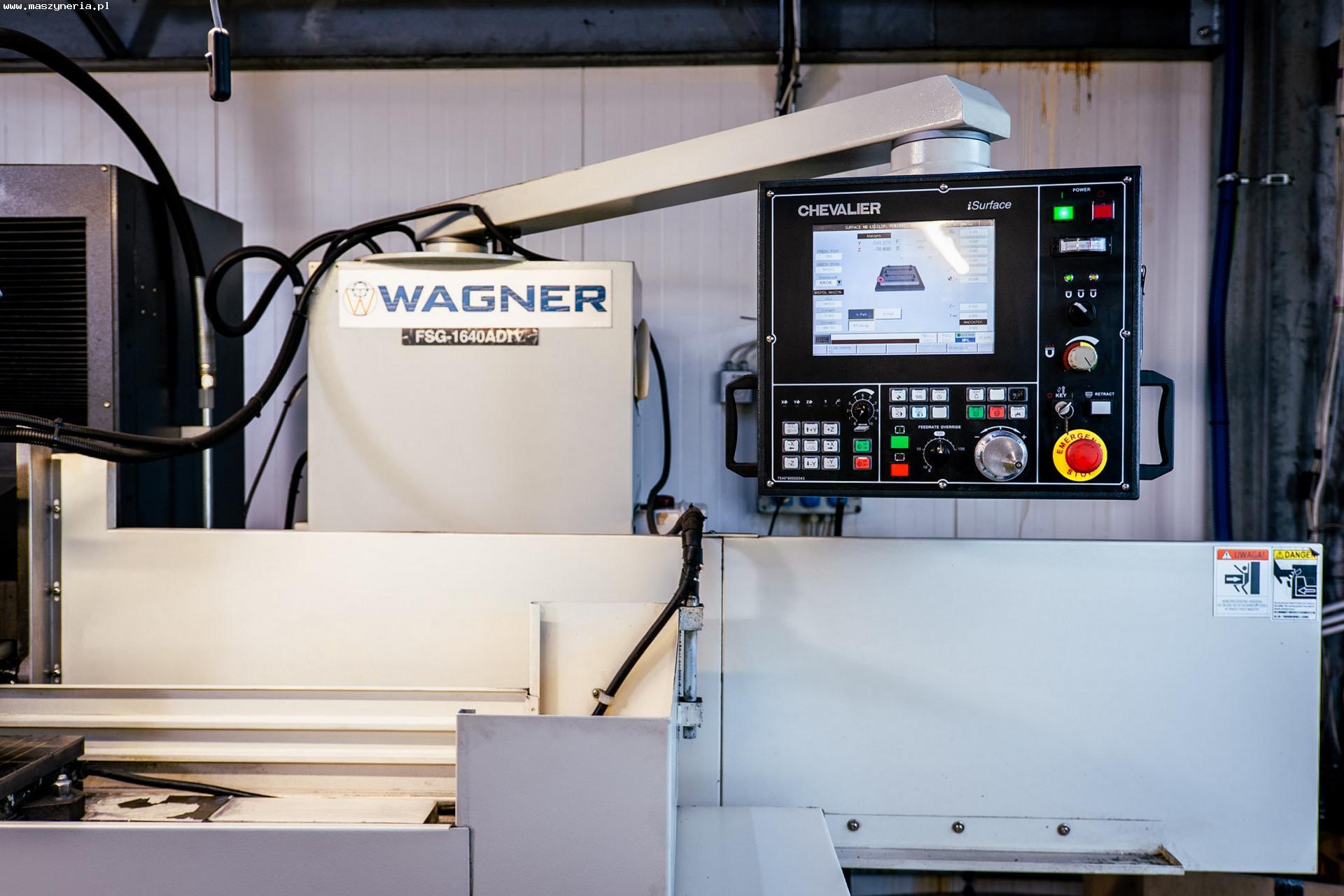

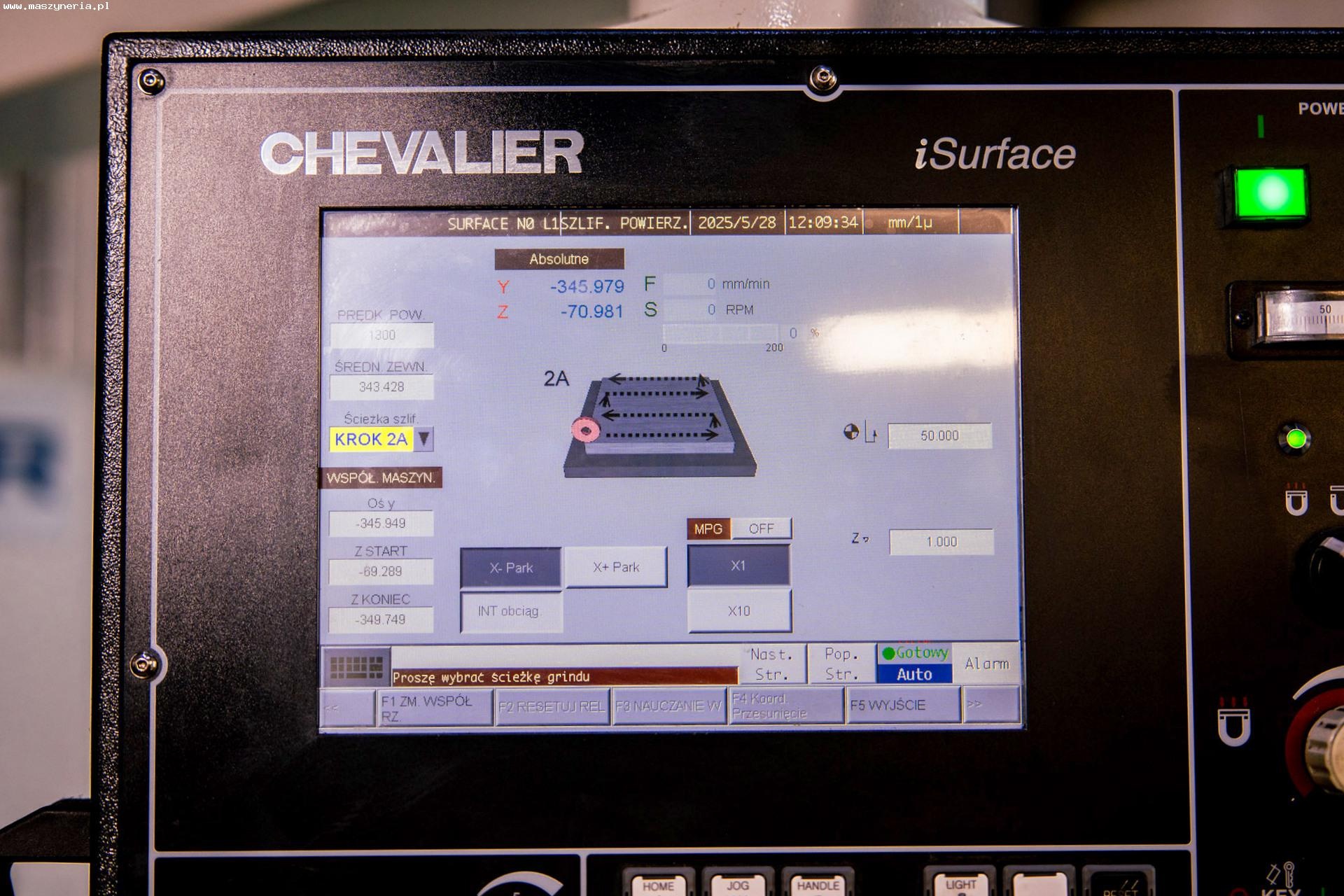

• управление ЧПУ: CHEVALIER iSurface

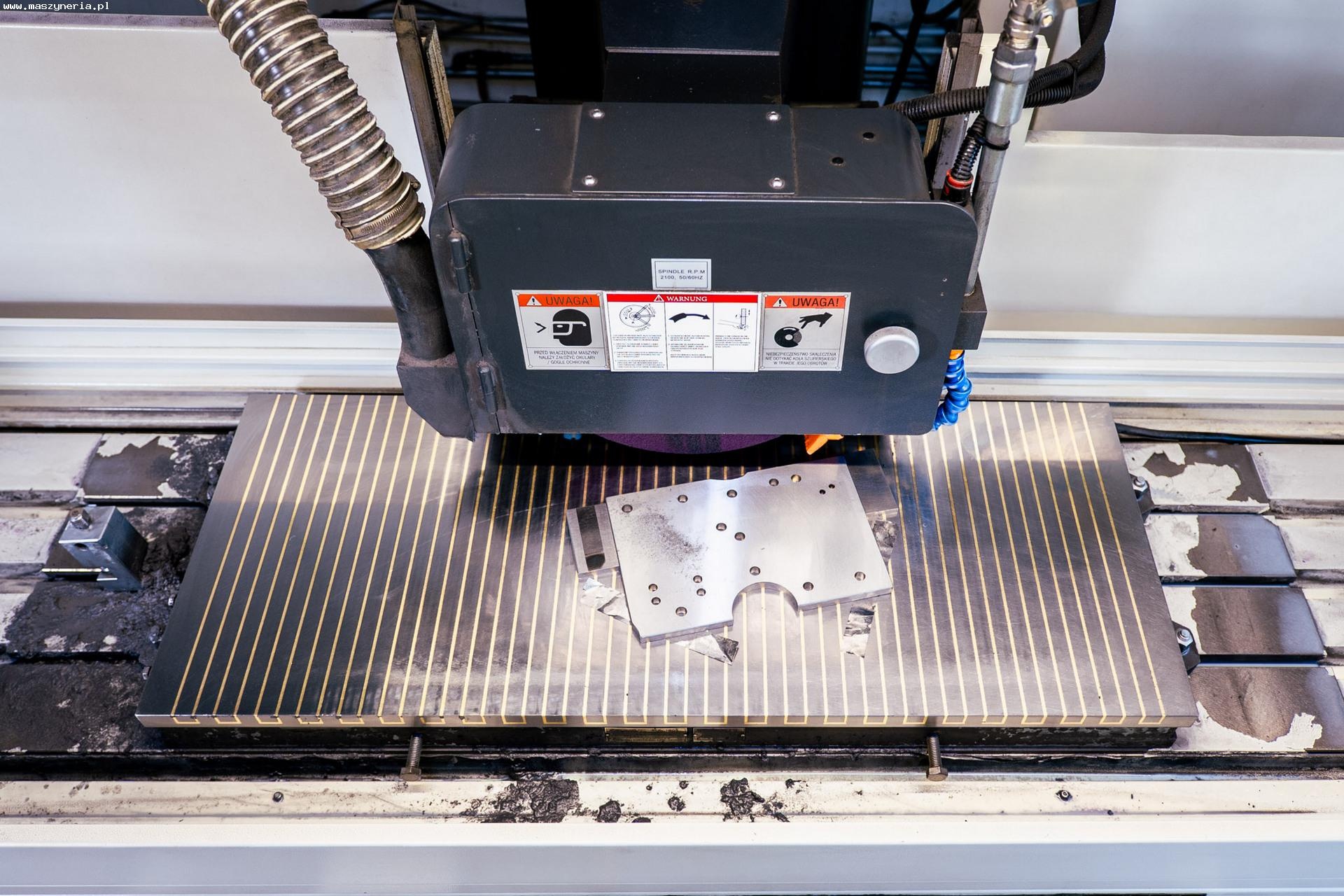

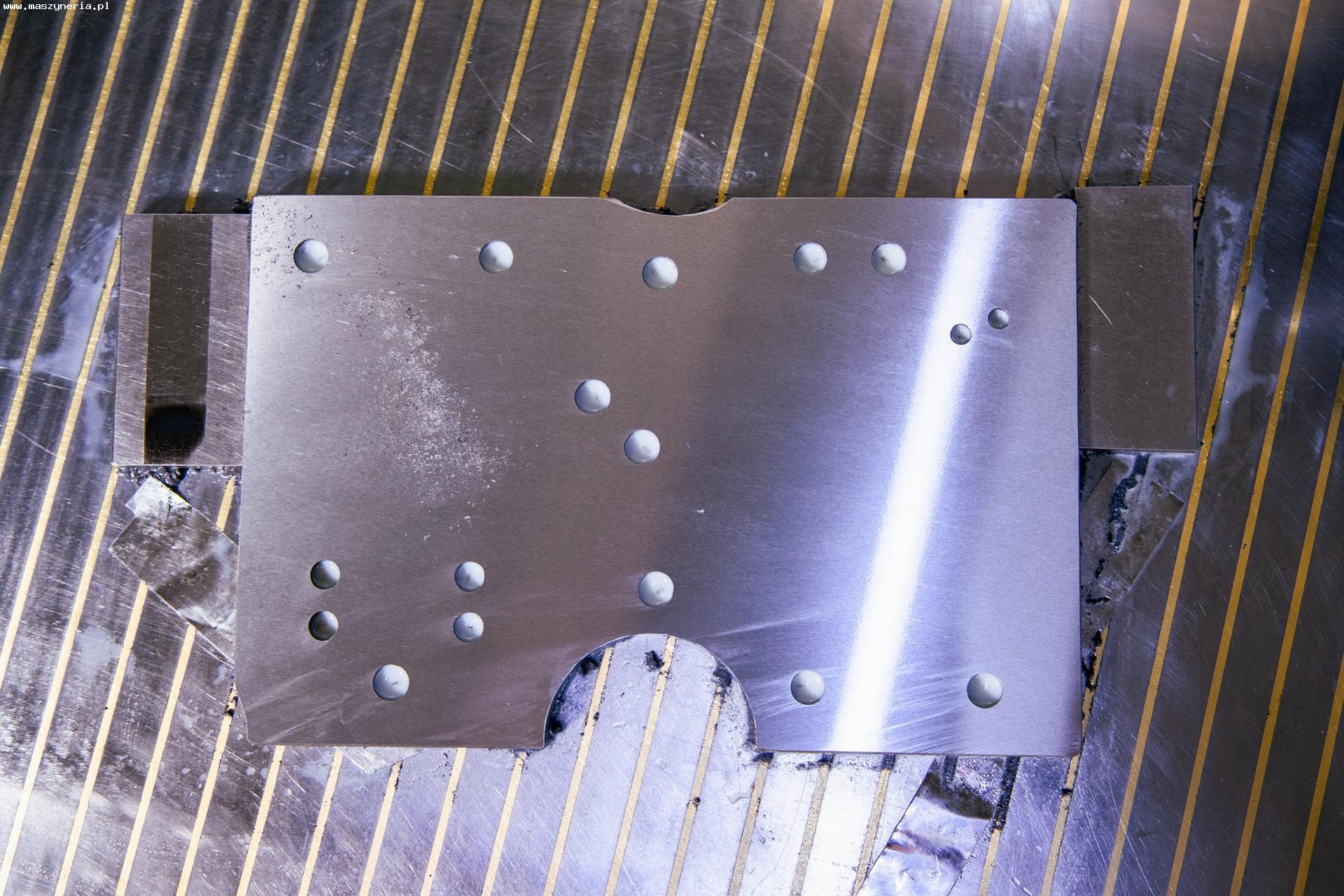

• электромагнитная плита 1000×400 мм
• регулировка тягового усилия и автоматическое размагничивание электромагнитной плиты
• правка шлифовального круга на рабочем столе с компенсацией

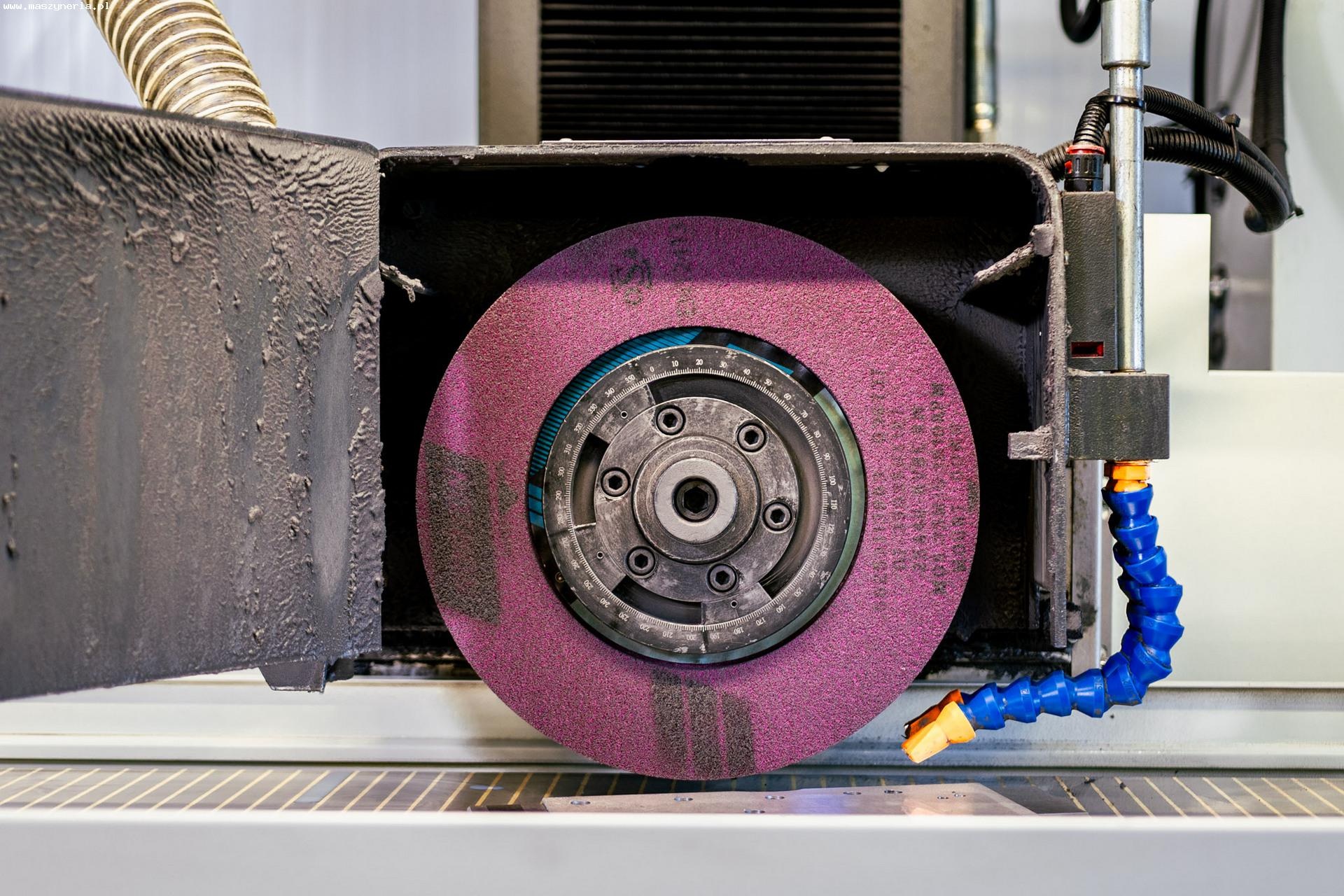

• динамическая балансировка шлифовального круга

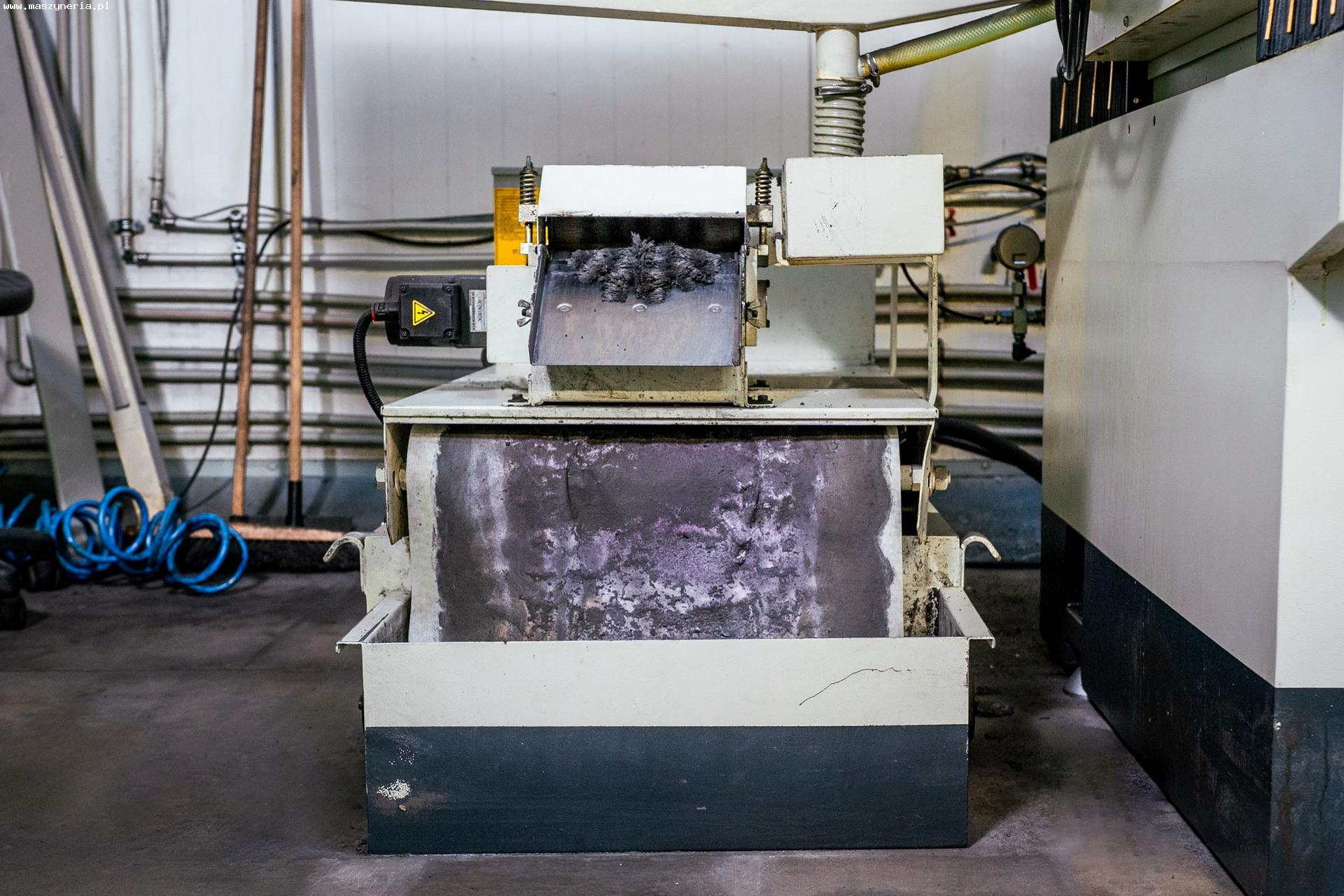

• устройство очистки СОЖ с автоматическим фильтром и магнитным сепаратором
• система косвенных измерений по осям Y и Z
• серводвигатель переменного тока с энкодером по оси Y
• двигатель переменного тока с энкодером по оси Z
• шпиндель с 4 радиально-упорными шарикоподшипниками
• упорные и радиальные игольчатые подшипники
• стальной стержень с роликовыми подшипниками по оси Y
• фланец со шлифовальным кругом
• выравнивающие винты
• шкаф управления с теплообменником
