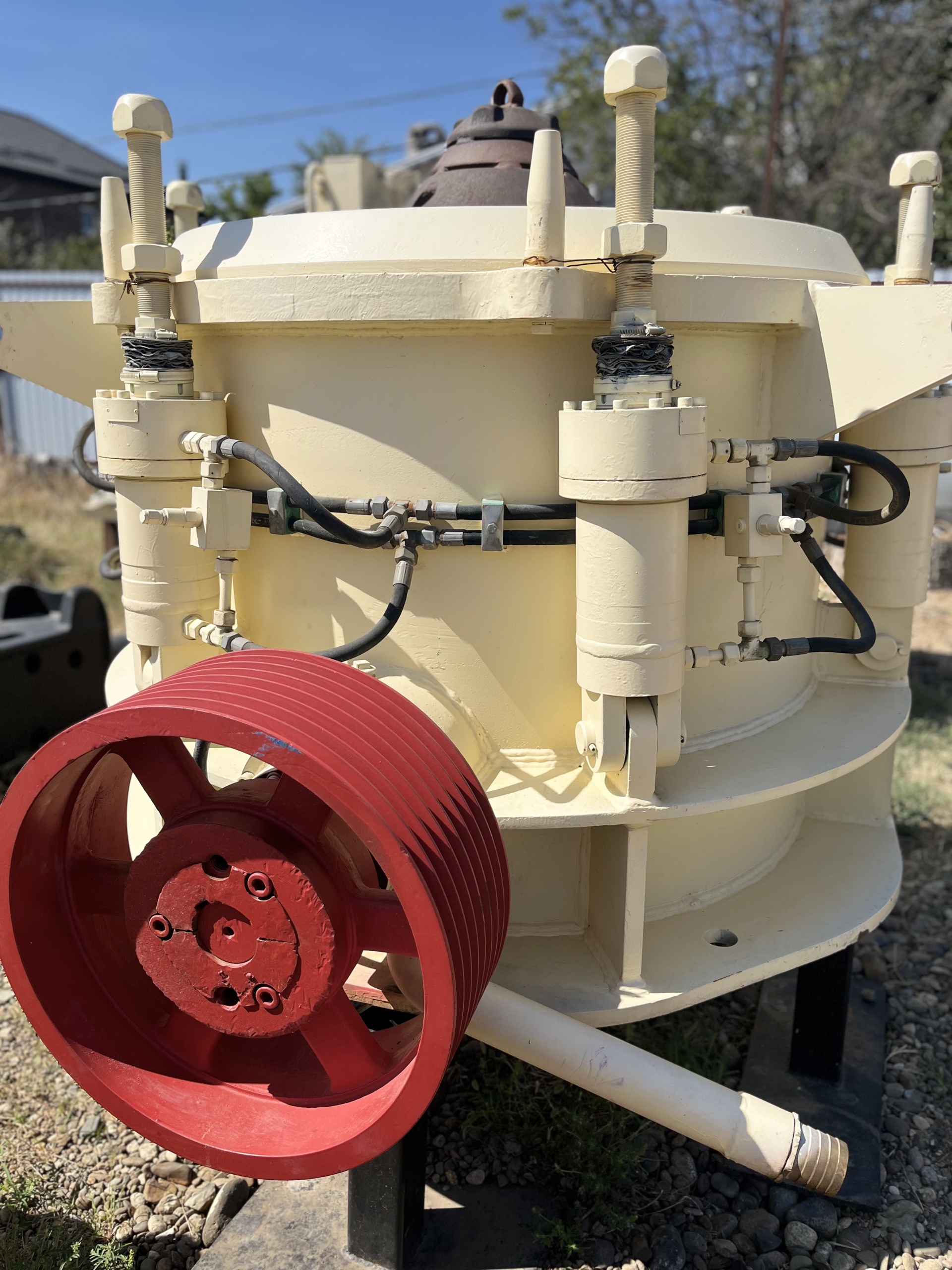

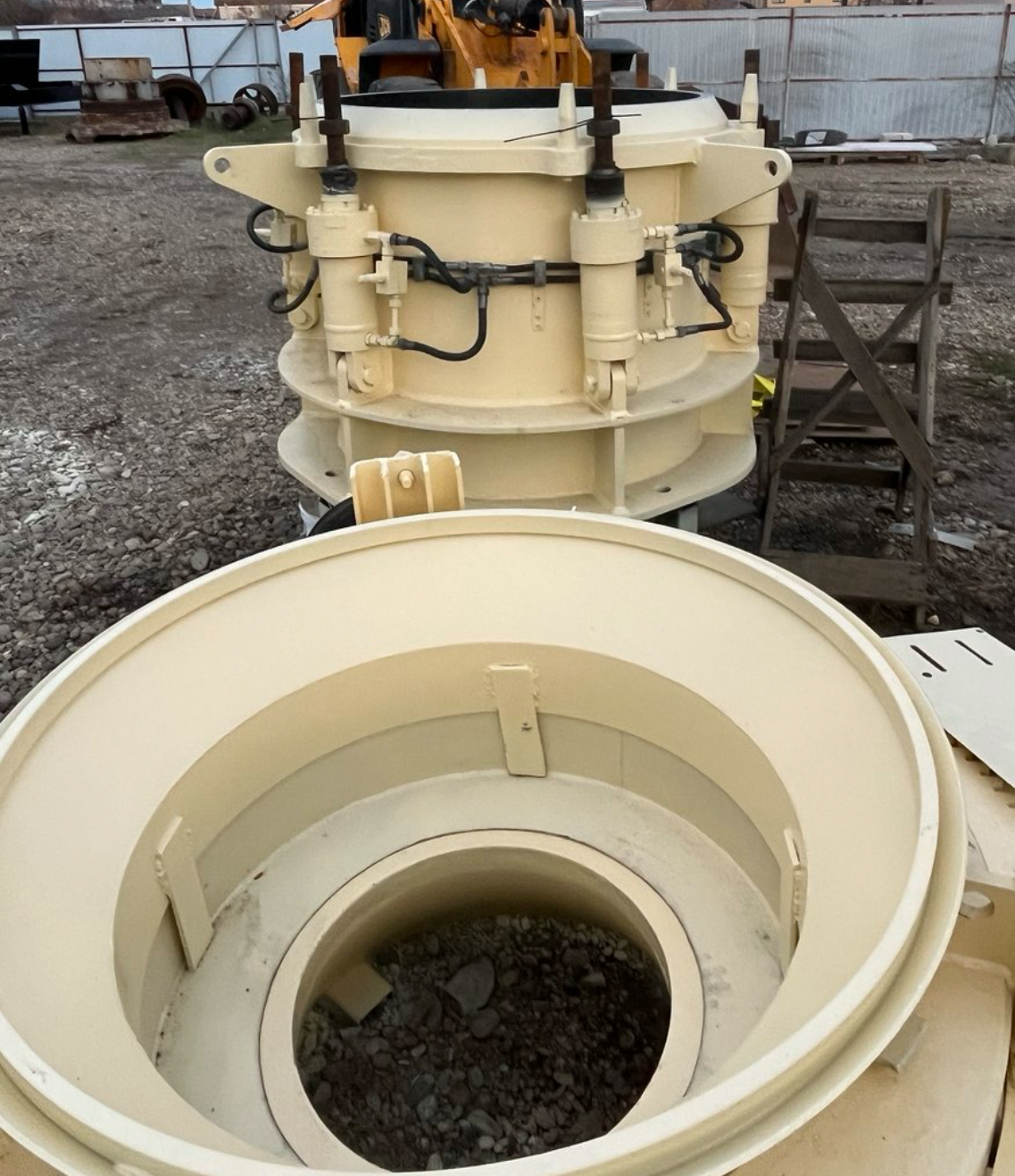

Дробилка конусная, гидравлическая Модель : HP-200

Дробилка Конусная ,гидравлическая. 2019 года выпуска.

Модель : HP-200

Производства

Аналог конусной дробилки НР-200.

Производительность : до 160 тонн/час. Входящее : 100 мм.

Исходящий материал : 0-20 мм.

Произведён капремонт.

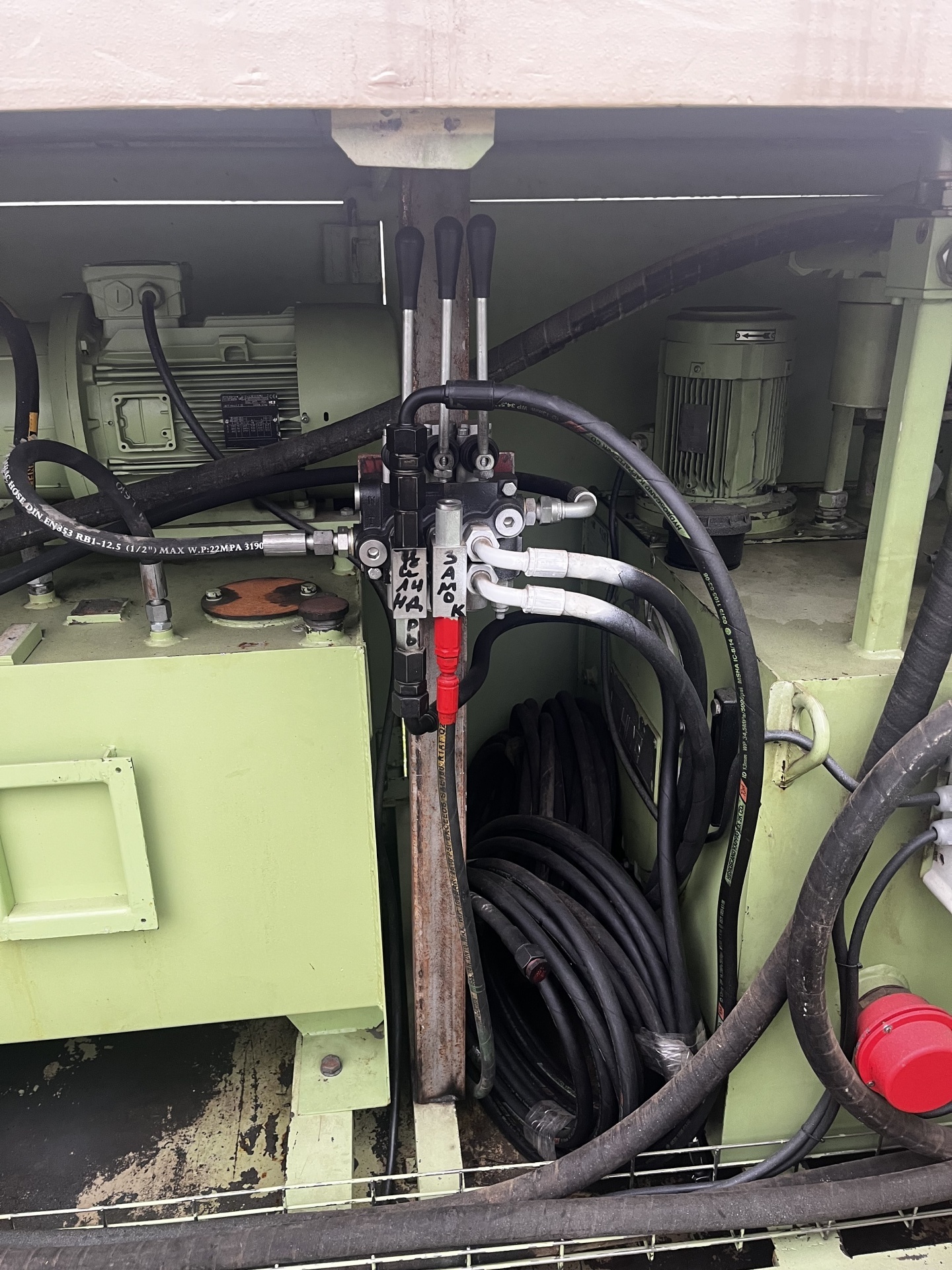

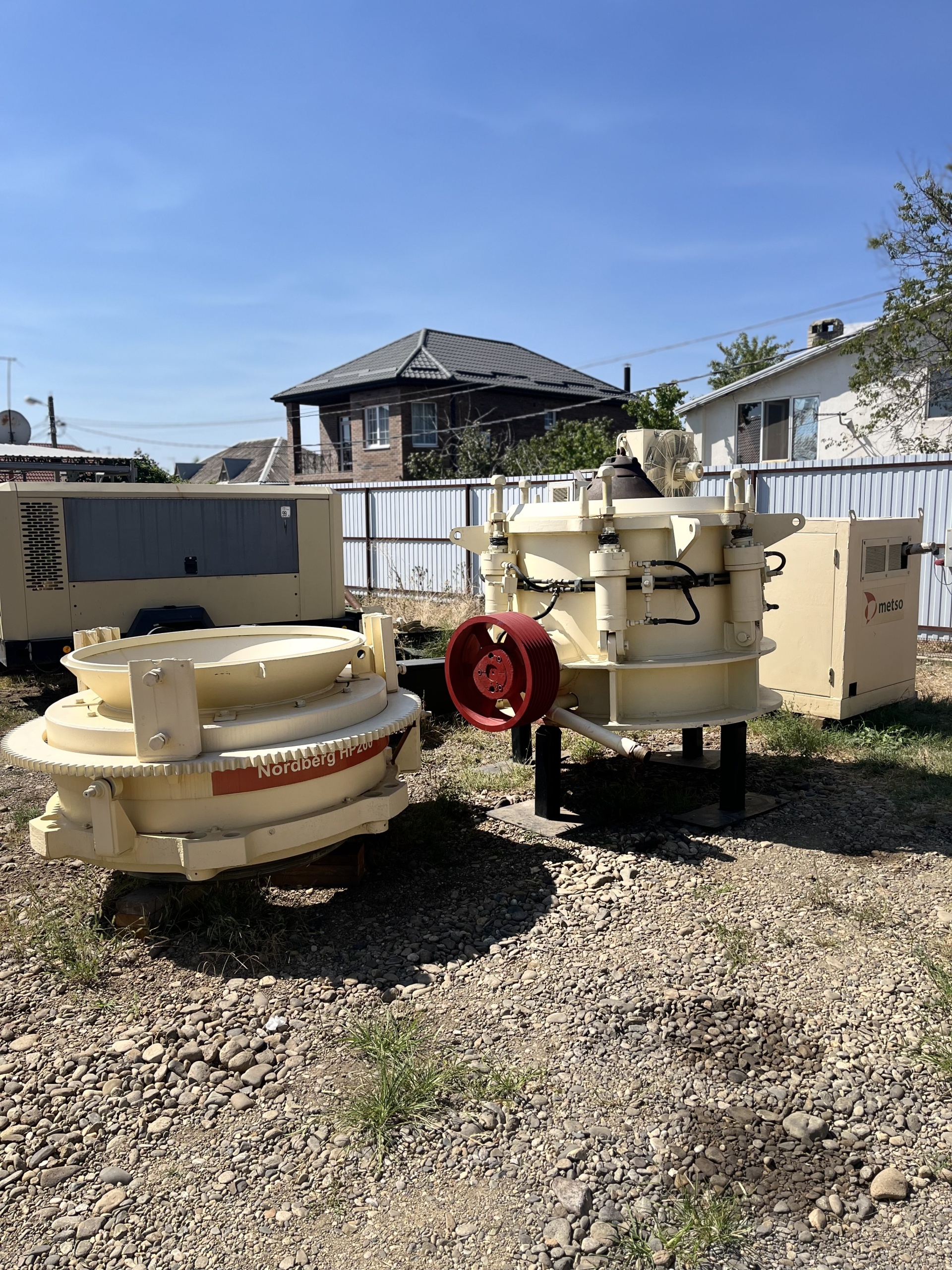

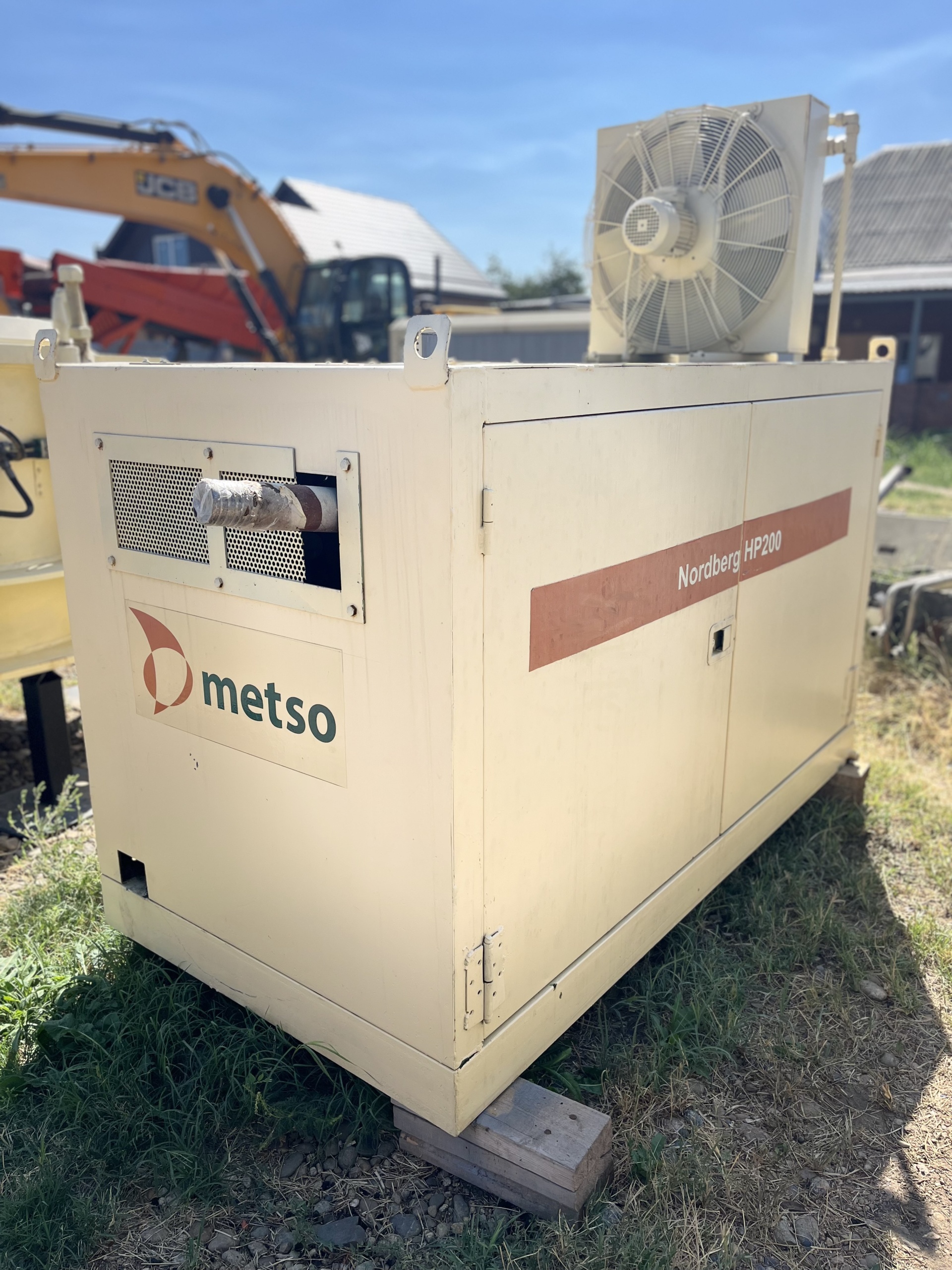

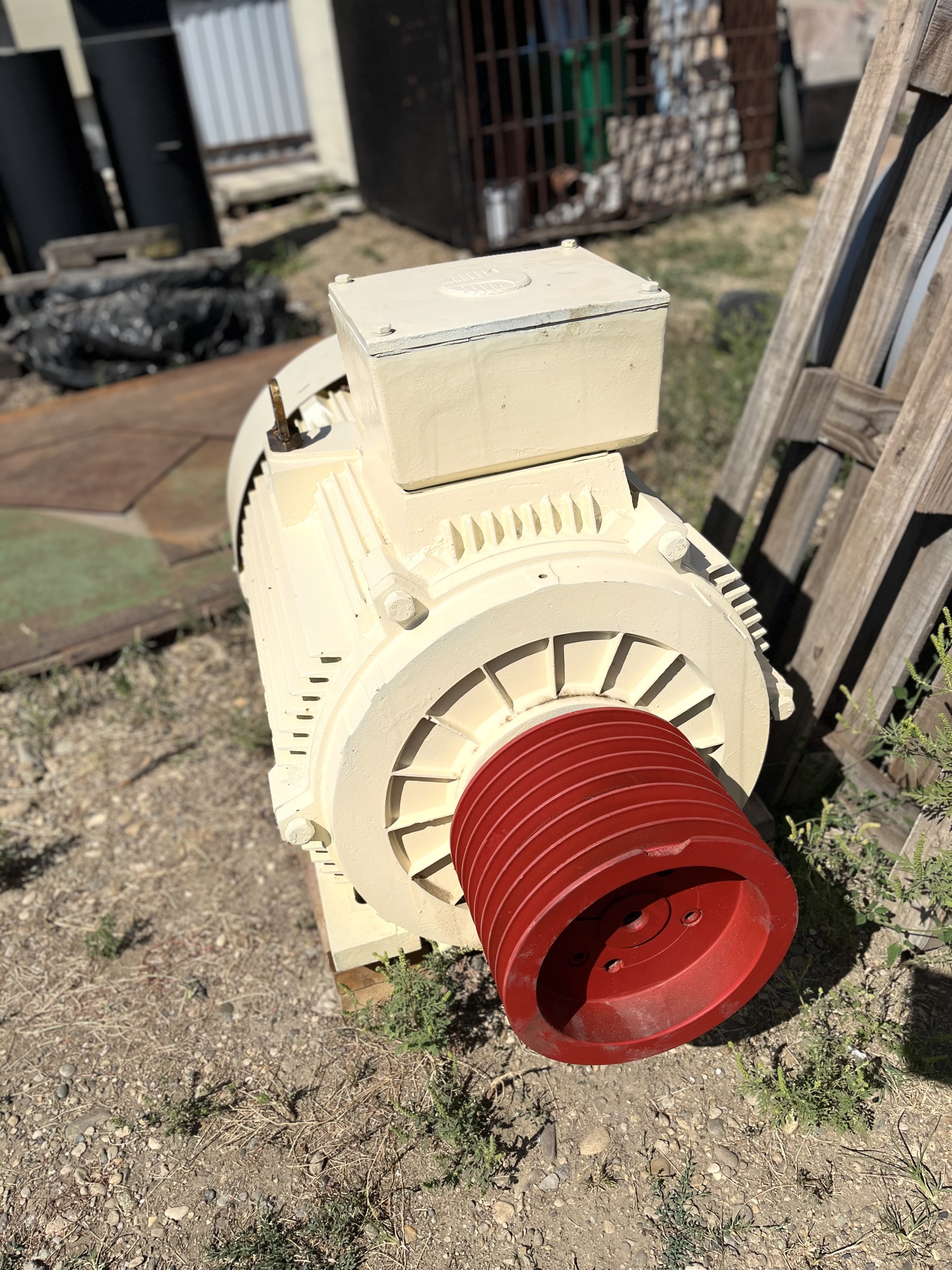

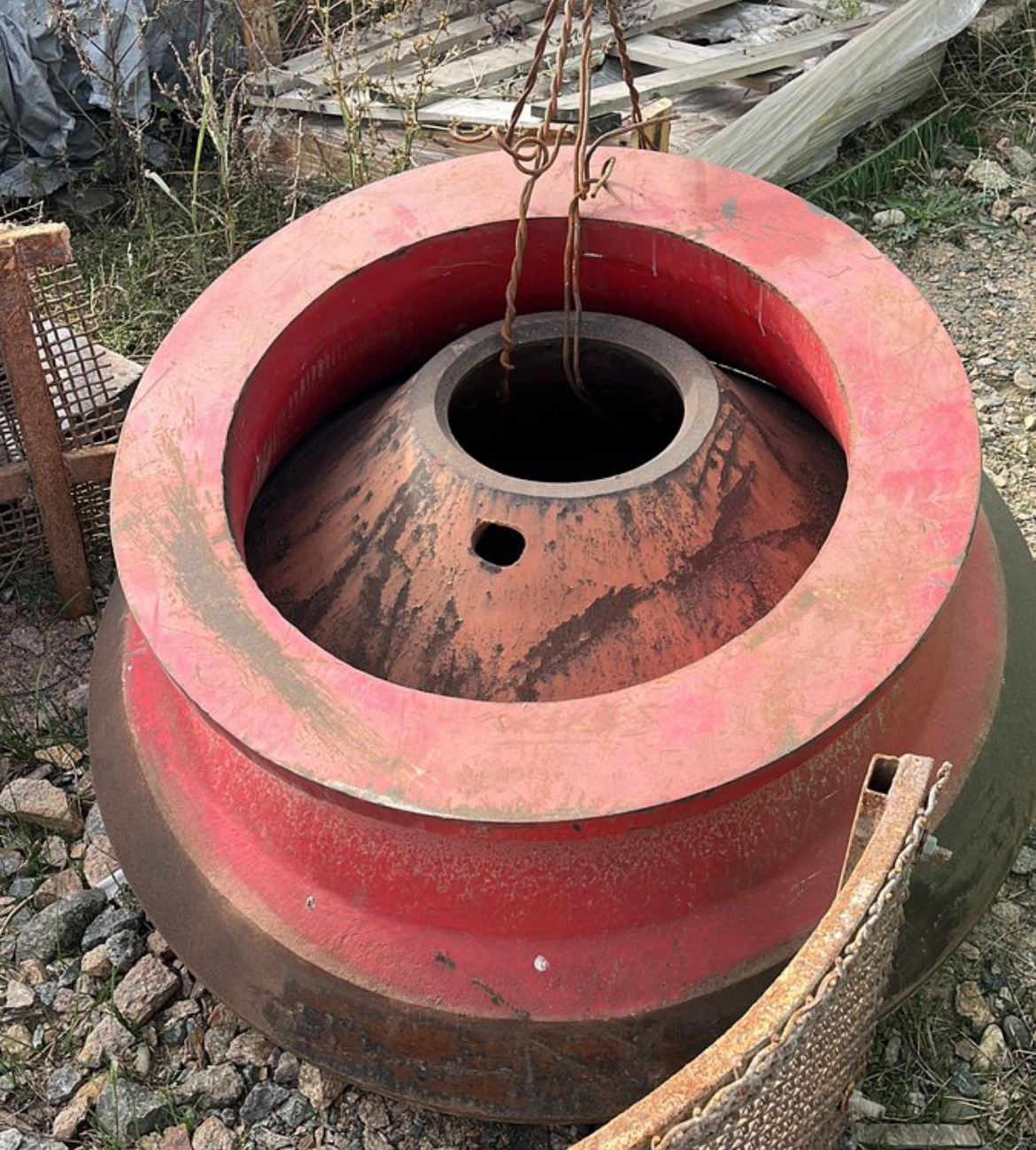

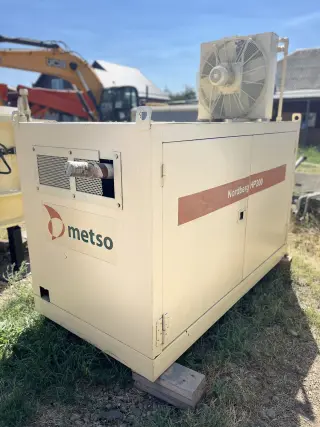

Полный комплект: маслостанция и электродвигатель 110 кВт. 1500 об/мин. Имеется в наличии встроенный радиатор охлаждения масла. Имеется в запасе один комплект броней.

Конусная гидравлическая дробилка — устройство для дробления горных пород, стекла, керамики и других материалов, оснащённое гидравлической системой регулирования размера разгрузочной щели. Используется в различных отраслях промышленности, например, горнодобывающей, производстве строительных материалов, металлургии.

Конструкция

Некоторые элементы конструкции конусной гидравлической дробилки:

1. Корпус с наружным конусом и внутренним подвижным конусом. Обращённые друг к другу поверхности конусов образуют камеру дробления.

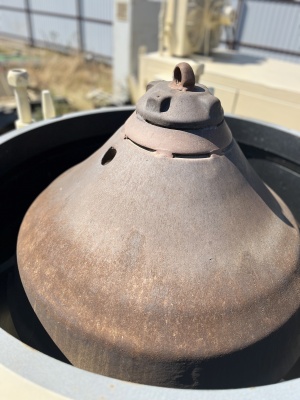

2. Подвижный конус жёстко фиксируется на главном вертикальном валу.

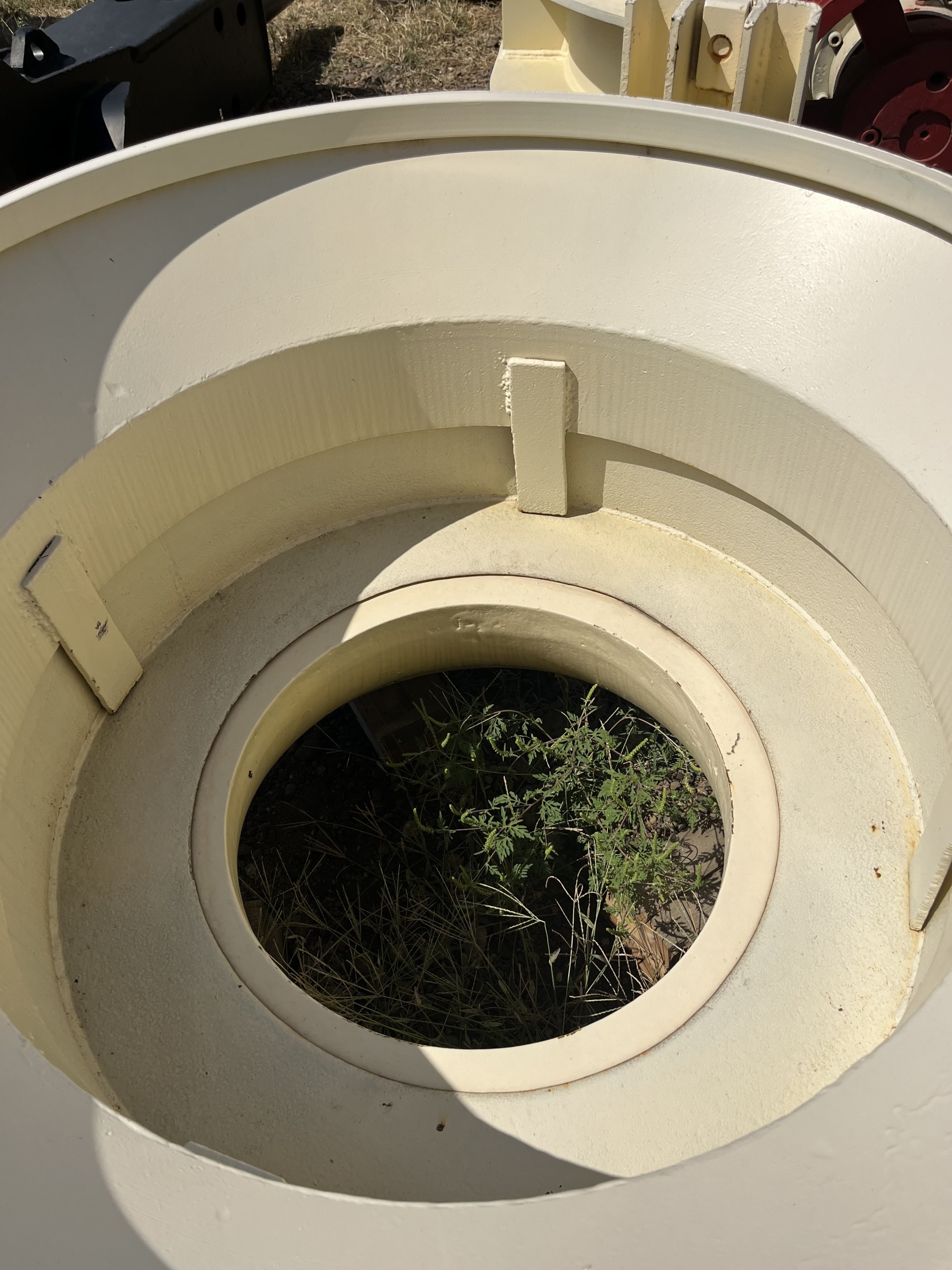

3. Дробильная камера — место, где происходит дробление материала. Размер этого пространства можно регулировать, что позволяет контролировать размер выходного продукта.
4. Гидравлическая система — позволяет оперативно регулировать настройки и облегчает обслуживание. Включает механизмы для защиты оборудования от перегрузок, автоматически корректируя положение подвижного конуса.

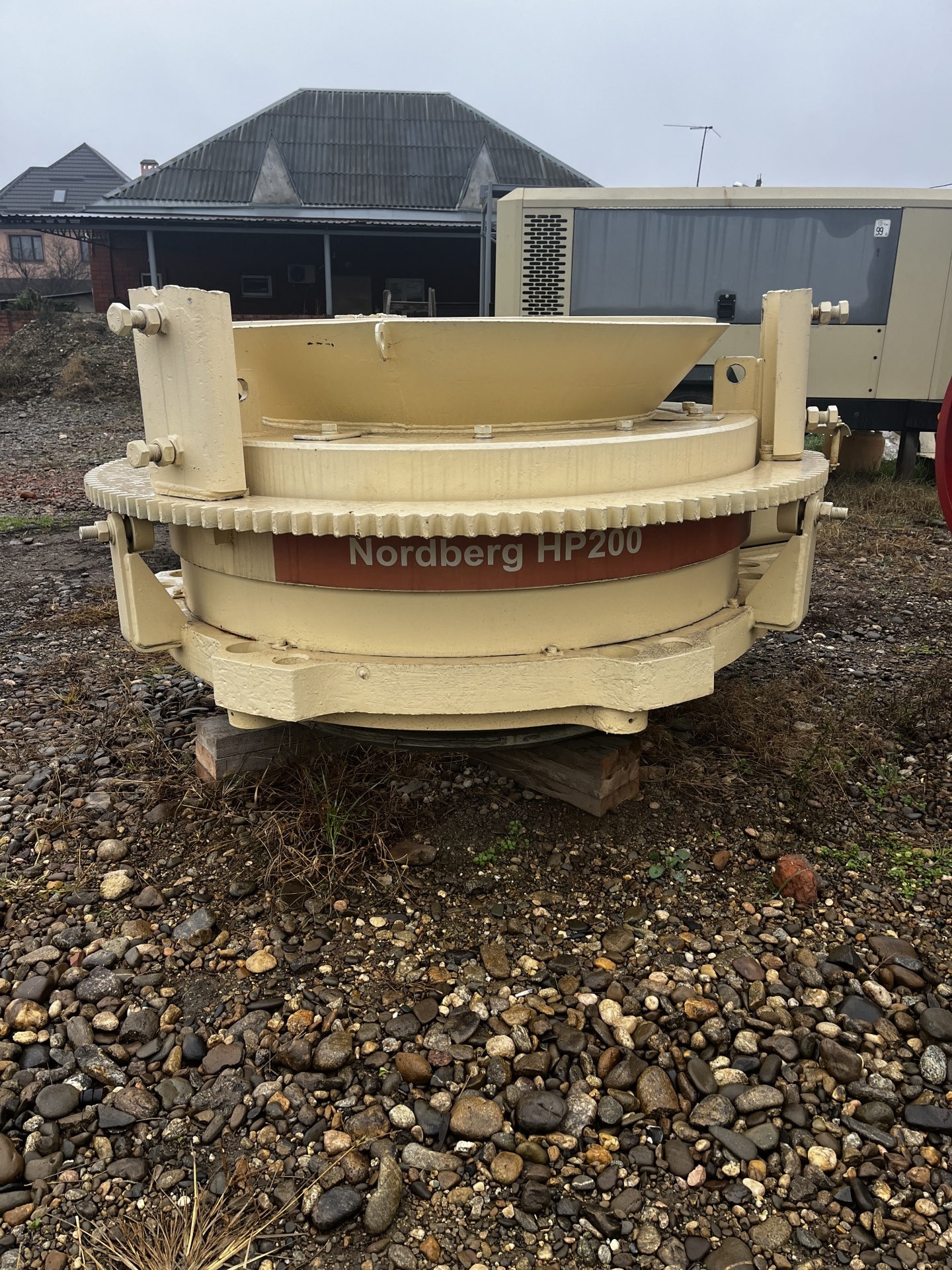

5. Защитный гидроцилиндр — выполняет защитную функцию, а также позволяет поднимать чашу и регулировочное кольцо для очистки дробильной камеры.
6. Регулировочный гидроцилиндр — позволяет устанавливать необходимый размер разгрузочной щели.

Принцип работы.

1. Вращение подвижного конуса осуществляется при помощи специального эксцентрикового подшипника, в котором установлен хвостовик вала подвижного конуса. Эксцентрик получает вращение от привода дробилки.
2. Образующие конусов периодически сближаются и удаляются друг от друга.
3. При сближении конусов происходит дробление кусков материала за счёт раздавливания, отчасти с изгибом и истиранием.
4. При удалении конусов раздробленный материал погружается под действием собственного веса.
5. Процесс дробления и разгрузка готового продукта происходит непрерывно.
