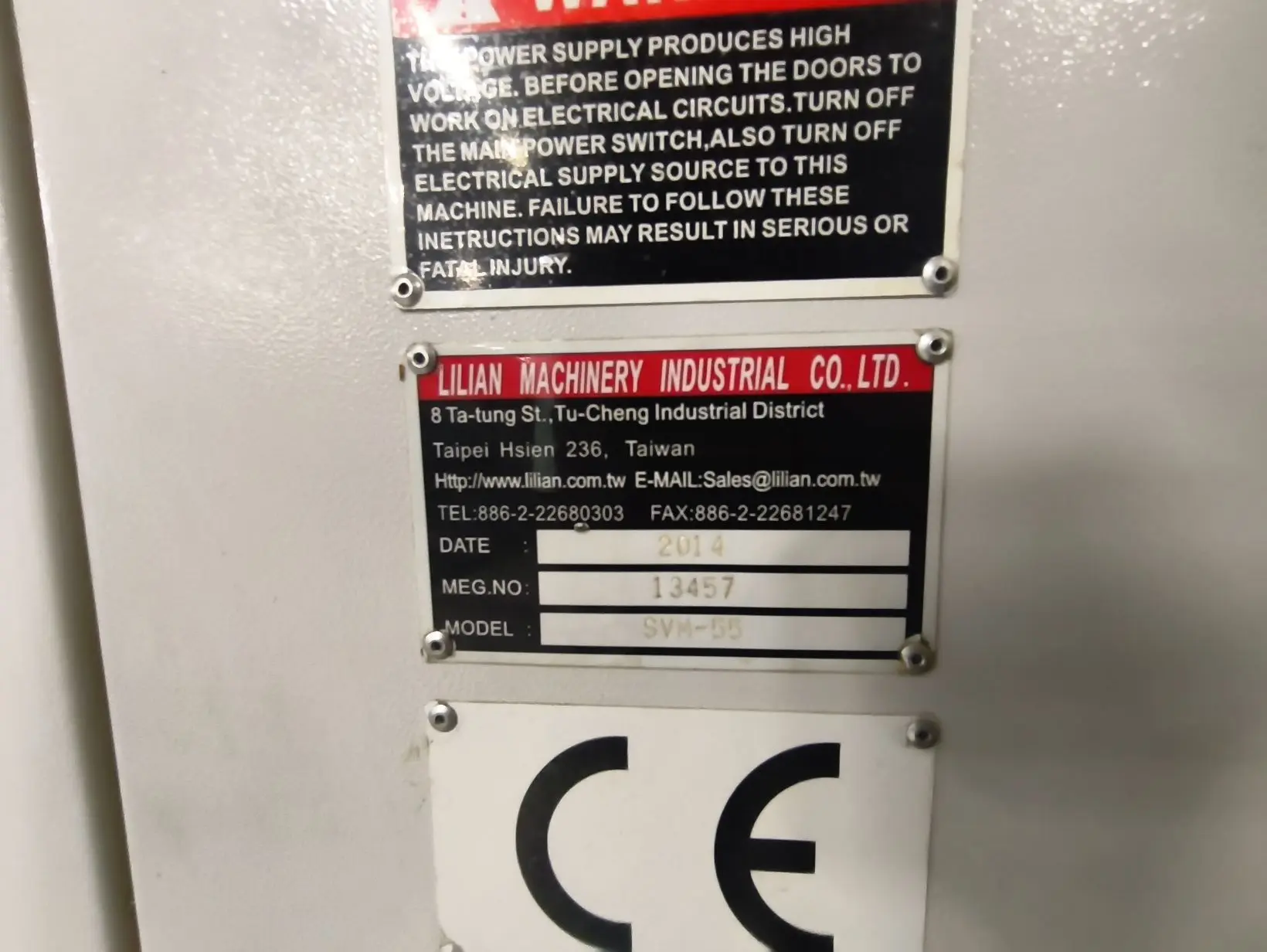

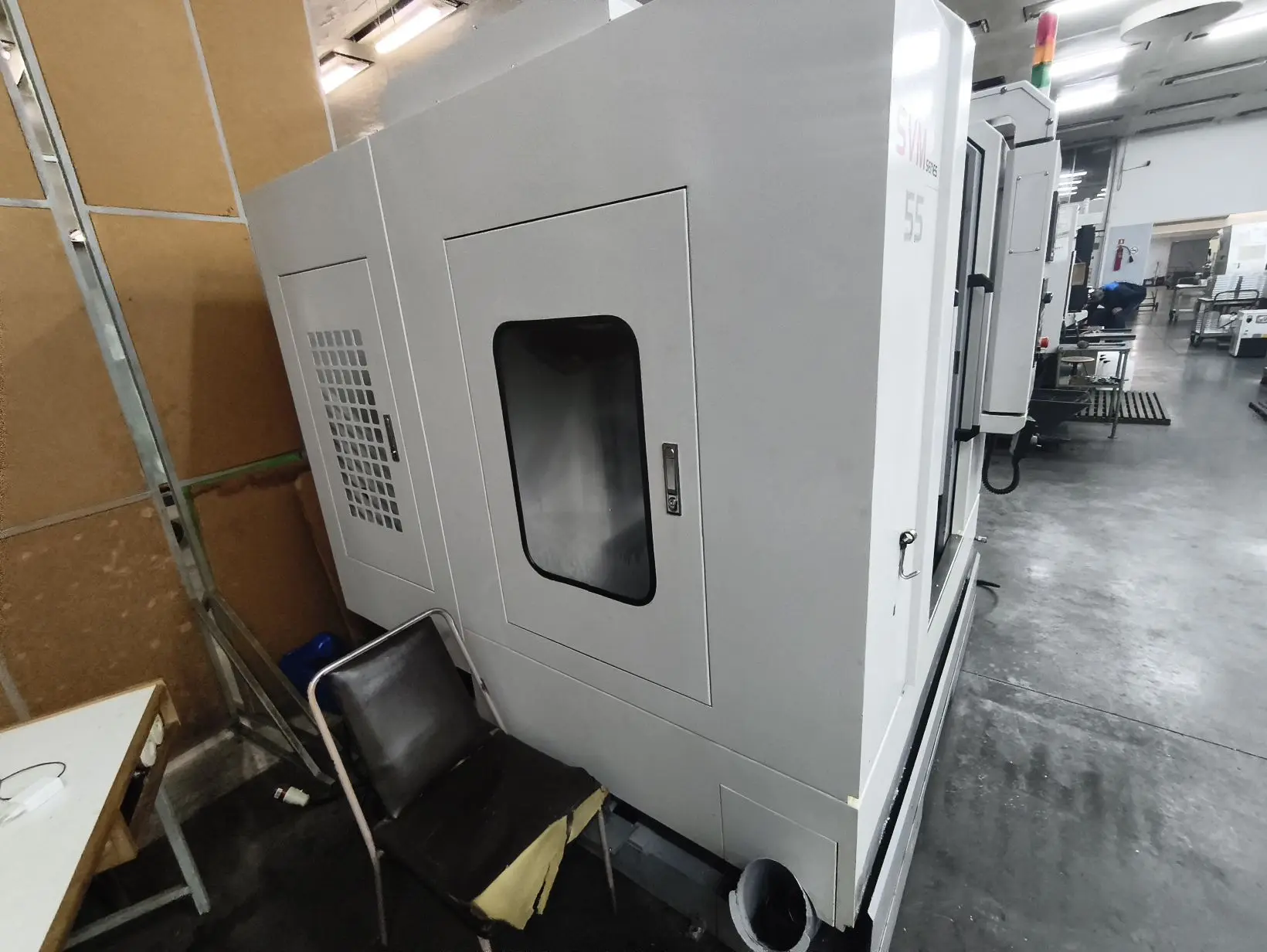

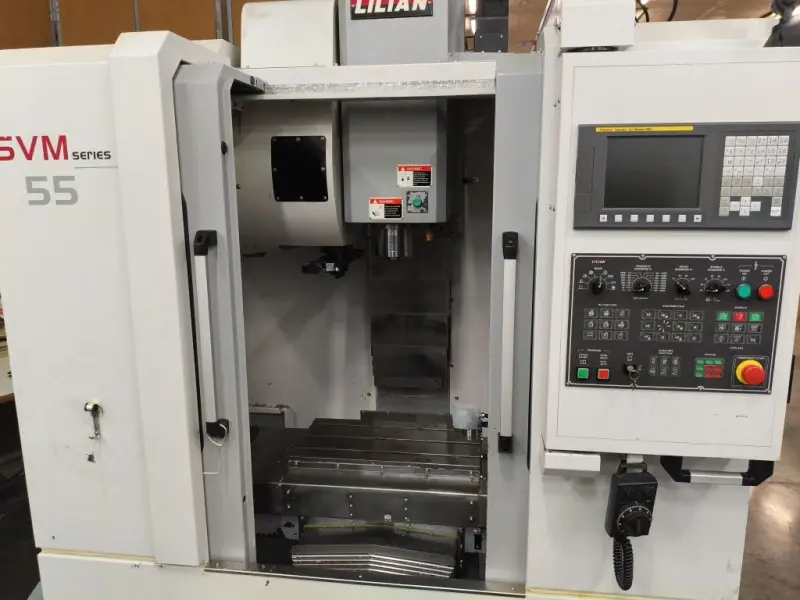

Фрезерный вертикальный обрабатывающий центр SVM 55 24000 RPM (производство компании LILIAN Machinery Industrial Co., Ltd., Тайвань.)

ЧПУ Fanuc 0i-MF (3)

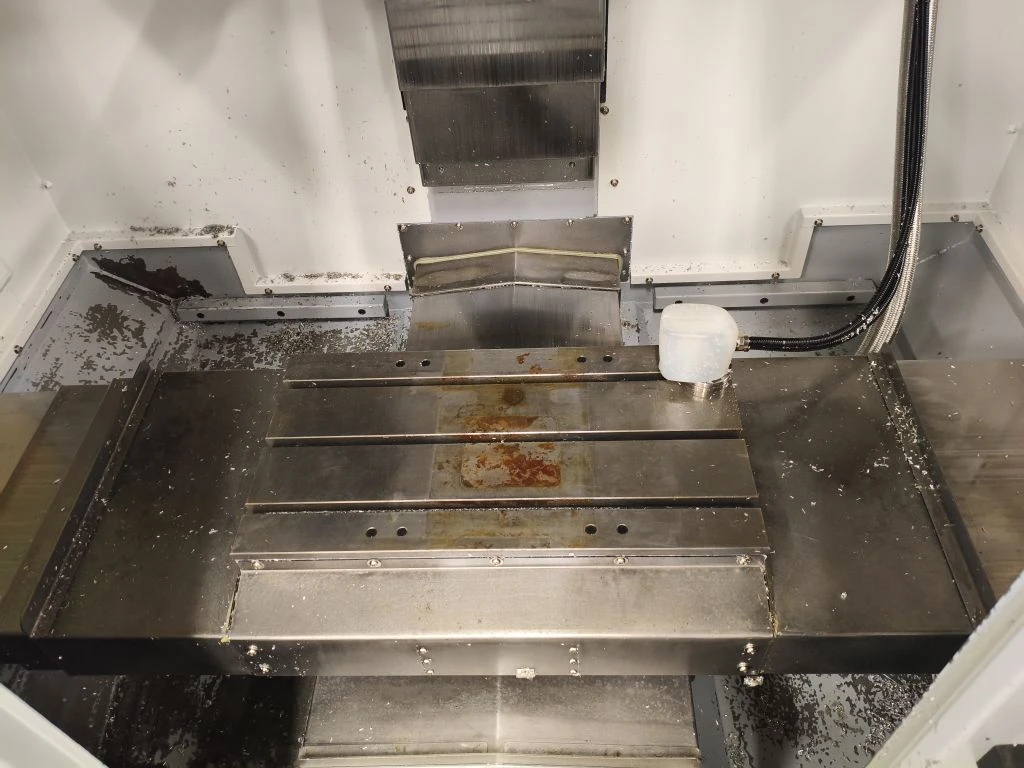

Размер стола мм 600х320

Макс. нагрузка на стол кг 300

Т – образные пазы мм 14х100х3

Перемещение по осям X/Y/Z мм 550х410х460

Точность позиционирования X/Y/Z мм 0,005/300

Повторяемость X/Y/Z мм ± 0,003

Ускоренные перемещения X/Y/Z м/мин 36 / 36 / 30

Диапазон рабочих подач мм/мин 1-10 000

Привод по осям X/Y/Z кВт 1,5 / 1,5 / 1,5

Шпиндель

Конус шпинделя BT-30

Число оборотов шпинделя об/мин 24 000

Мощность главного привода кВт 7,5

Расстояние шпиндель-стол мм 127 - 587

Расстояние центр шпинделя-колонна мм 410

Инструментальный магазин

Количество инструментов, тип шт. 12, зонтик (Genova type)

Максимальный диаметр инструмента мм 80

Максимальная масса инструмента кг. 6

Общие данные

Требуемый подвод пневматики кг/см2 6

Потребляемая мощность кВт 15,0

Объем бака для СОЖ л 150

Длина станка мм 1850 Ширина станка мм 2320 Высота станка мм 2700

Масса станка кг 3000

Стандартная комплектация:

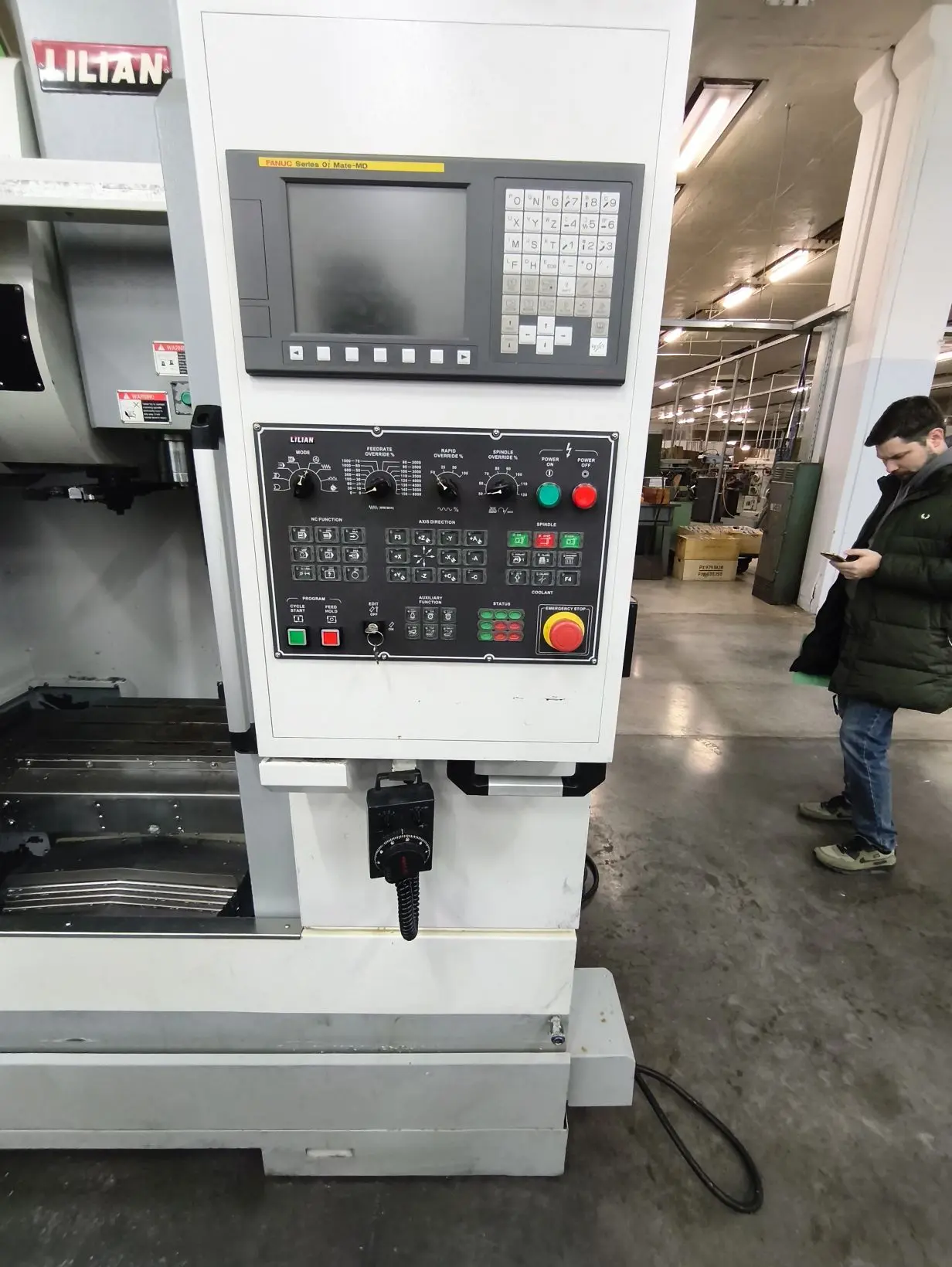

- система ЧПУ Fanuc 0i-MF (3) с 10,4” цветным экраном, разъем для USD и CF карты;

- автоматическая централизованная система смазки;

- система продувки шпинделя;

- система подвода СОЖ;

- конвейер винтового типа с бункером для сбора стружки;

- флуоресцентное освещение рабочей зоны;

- полностью закрытая зона резания;

- инструментальный магазин;

- 3-цветная сигнальная лампа;

- выносной пульт управления по осям (MPG);

- набор инструмента для обслуживания станка;

- набор уровневых болтов и подкладок;

- трансформатор;

- инструкция по эксплуатации и обслуживанию;

- гарантия Fanuc — 2 года;

- гарантия на механические части — 1 год

- автоматическое отключение (М30);
