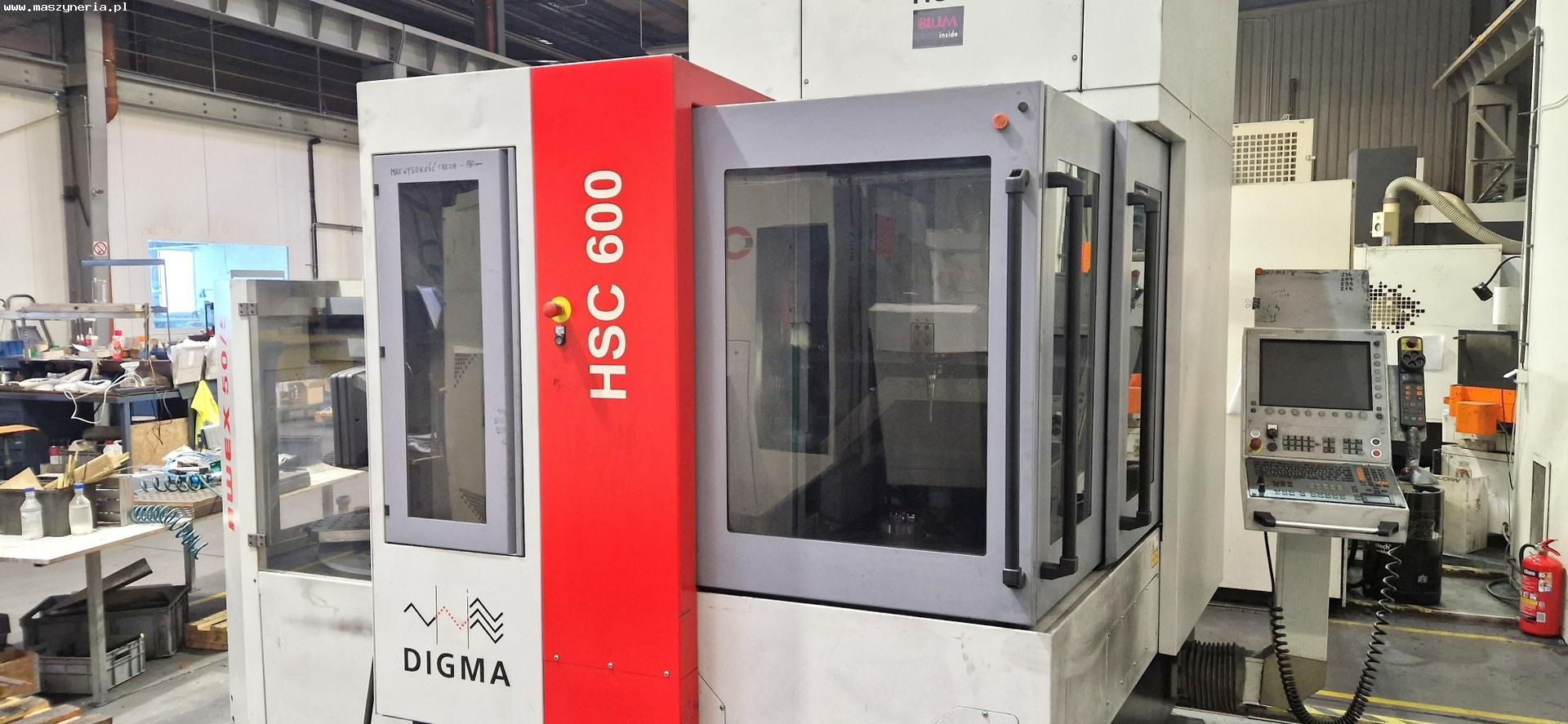

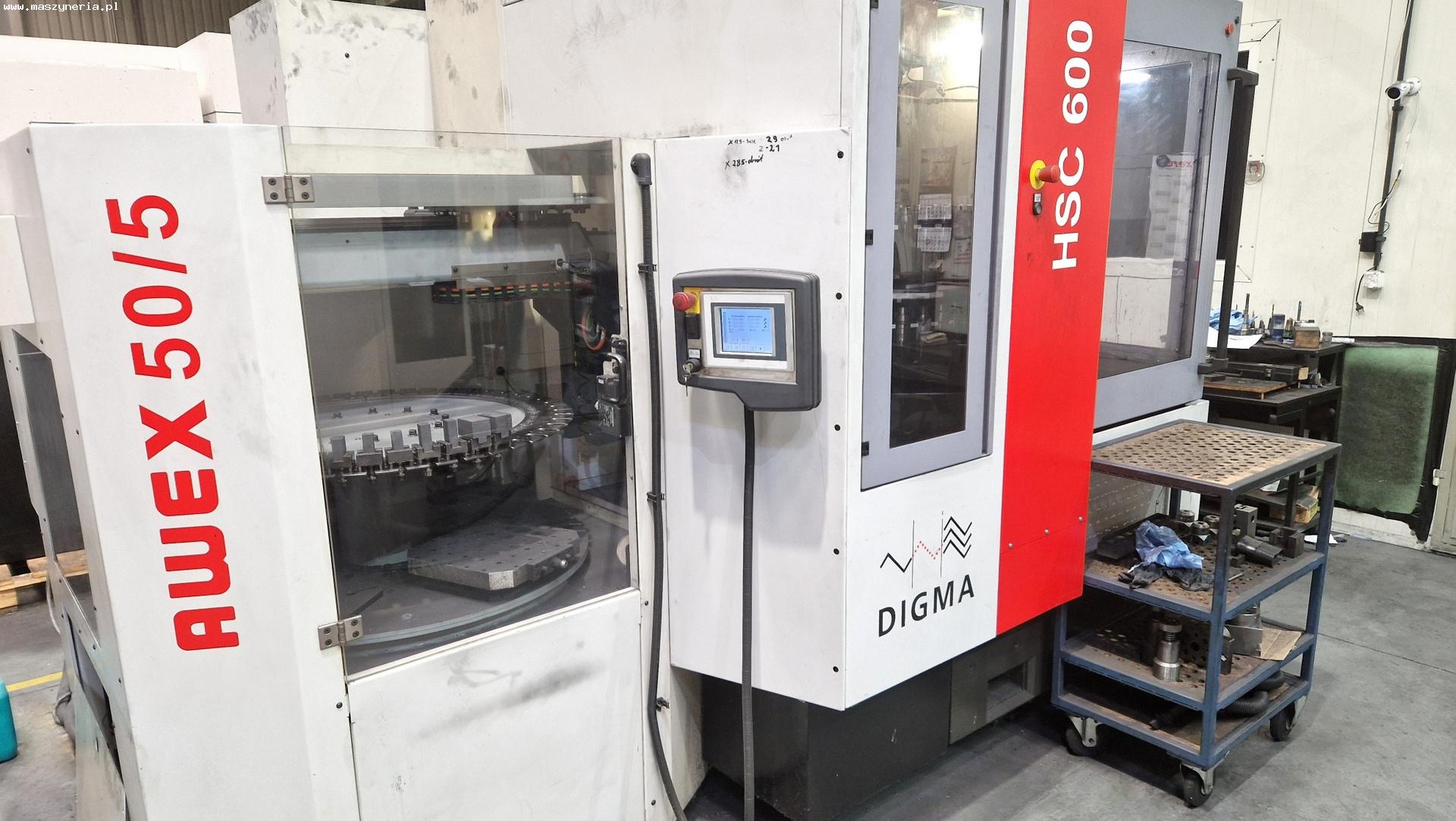

Фрезерный центр EXERON DIGMA HSC 600

Фрезерный центр EXERON DIGMA HSC 600 был создан в 2010 году в Германии компанией Exeron GmbH.

Технические характеристики обрабатывающего центра EXERON DIGMA HSC 600

1. подача по оси X/Y/Z: 650/550/400 мм
2. скорость подачи по осям X,Y,Z: 50 м/мин
3. размеры рабочего стола (Д х Ш): 900 x 550 мм
4. максимальный вес заготовки (с уменьшенной динамикой): 800 кг
5. максимальный вес заготовки: 400 кг
6. максимальная скорость вращения электрошпинделя: 42000 об/мин
7. мощность привода электрошпинделя (S1/ S6 40%): 10/13 кВт
8. расстояние от торца электрошпинделя до поверхности рабочего стола: 200-600 мм
9. расстояние от торца электрошпинделя до поддона: 100-500 мм
10. диаметр инструмента: 16 мм
11. максимальная длина инструмента: 175 мм
12. держатель инструмента: HSK 40-E
13. количество Т-образных пазов: 7
14. расстояние между Т-образными пазами: 70 мм
15. разрешение линейных осей: 0.0001 мм
16. ускорение осей X,Y,Z: 1,5 G
17. давление сжатого воздуха: 7 бар
18. максимальный расход сжатого воздуха: 550 л/мин
19. потребляемая мощность: 50 кВА
20. электропитание: 3x 400 В; 50 Гц
21. транспортные размеры (Д х Ш х В): 2400 x 2200 x 2900 мм
22. вес машины EXERON DIGMA HSC 600: 7000 кг
23.


Оснащение фрезерного станка с ЧПУ EXERON

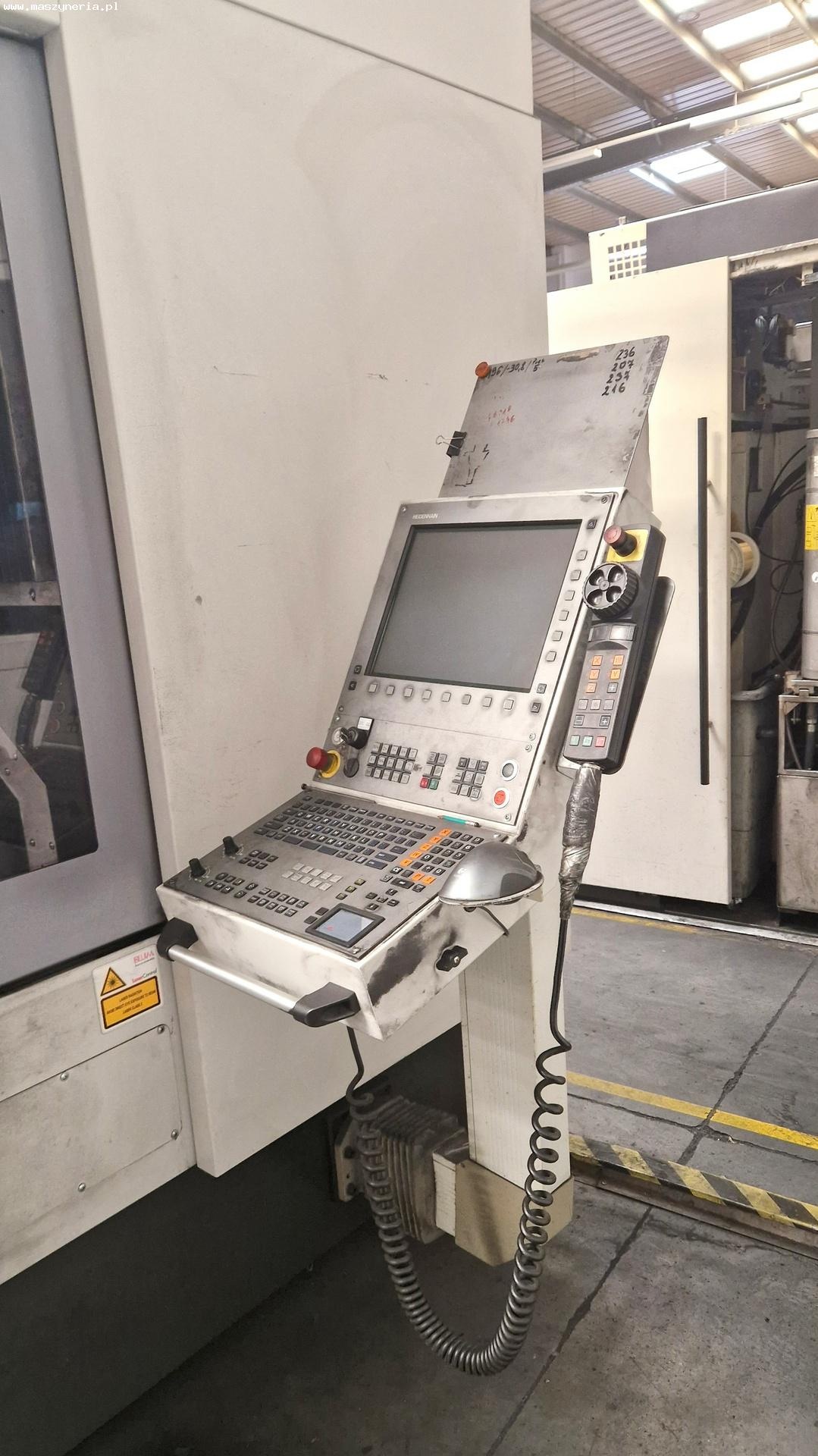

1. управление ЧПУ: HEIDENHAIN iTNC 530
2. программное обеспечение: DIGMA Job Management System

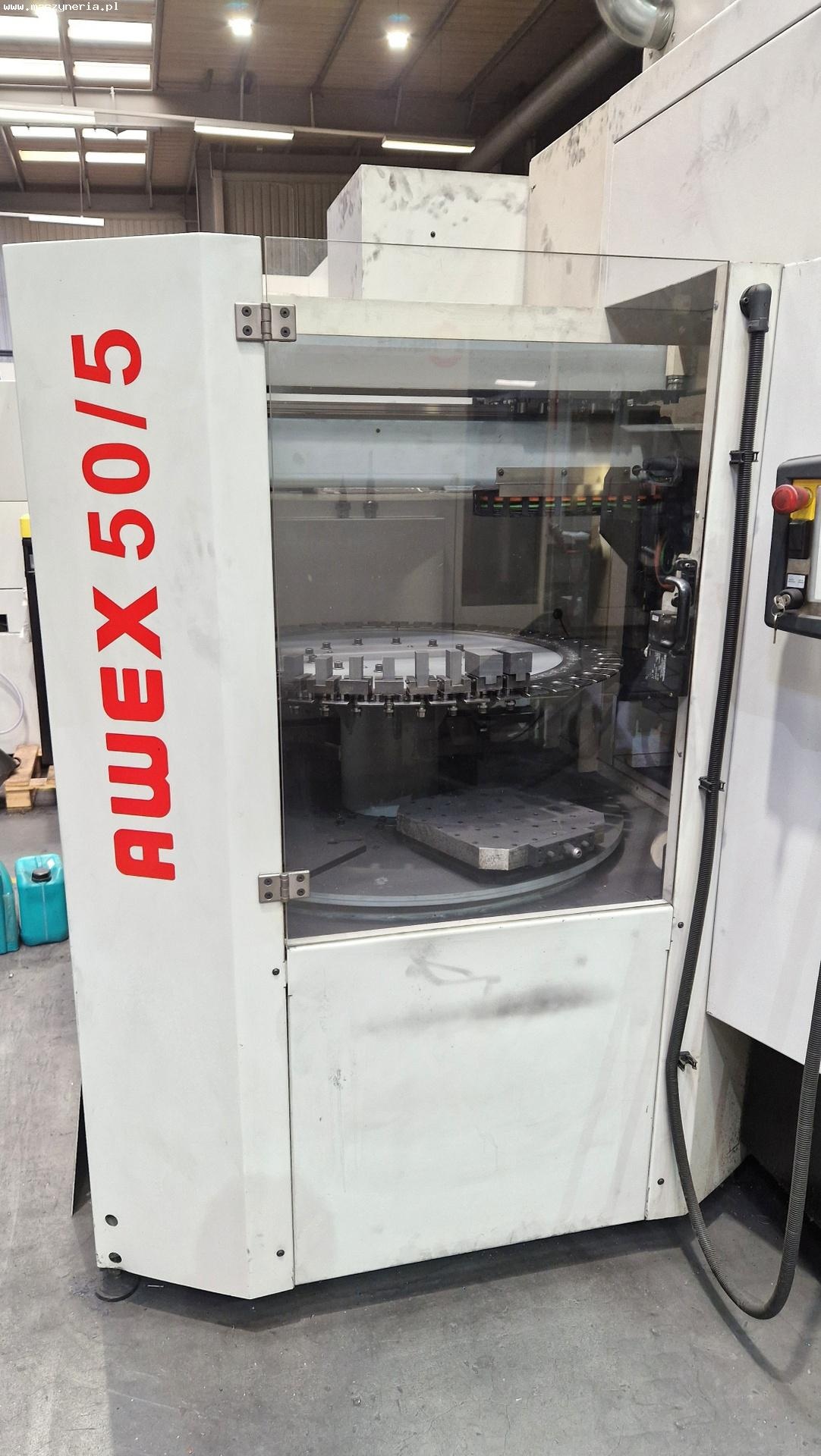

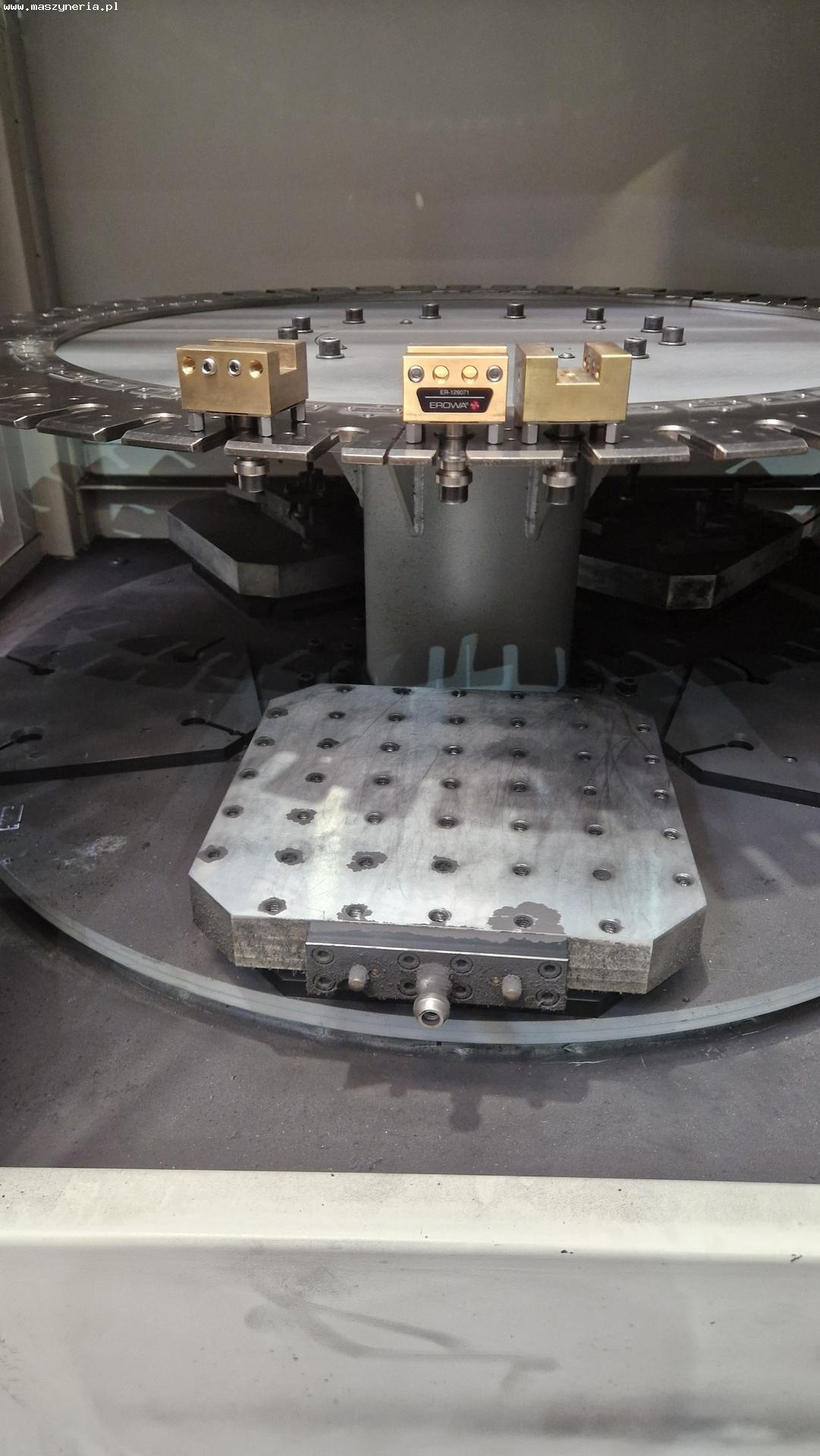

3. автоматическая система смены заготовок (электродов) и паллет AWEX 50/5

— количество электродов: 50

— максимальный диаметр электрода: 140 мм

— максимальный диаметр электрода при 25 электродах: 115 мм

— максимальный диаметр электрода при 50 электродах: 55 мм

— общий вес всех электродов: 150 кг

— количество поддонов: 5

— максимальные размеры изделий, устанавливаемых на поддоне (Д х Ш х В): 320 х 320 х 190 мм

— максимальный вес изделий, установленных на поддоне: 240 кг

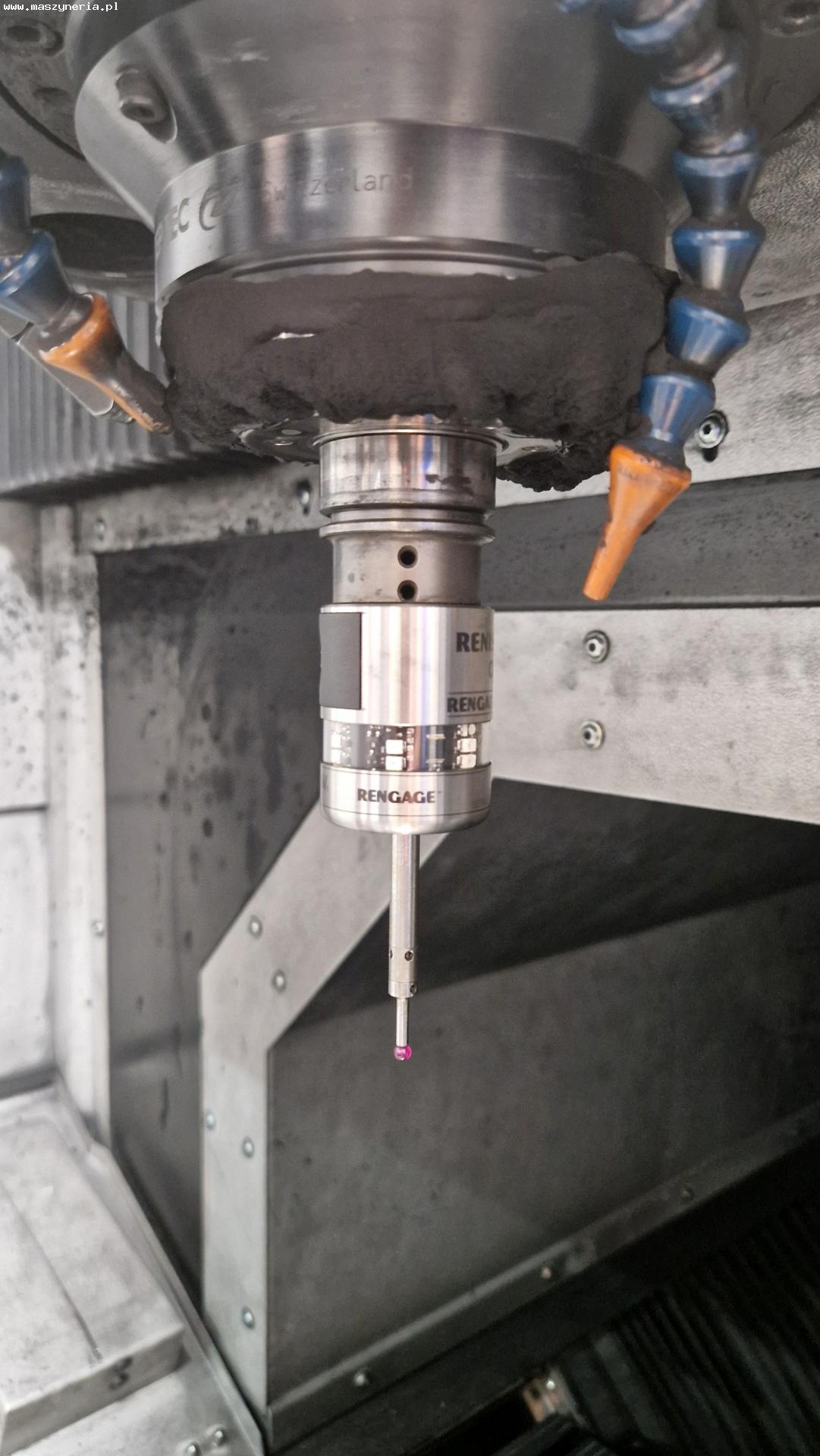

1. датчик для измерения заготовок: RENISHAW OMP 400
2. измерительный щуп для инструмента: BLUM

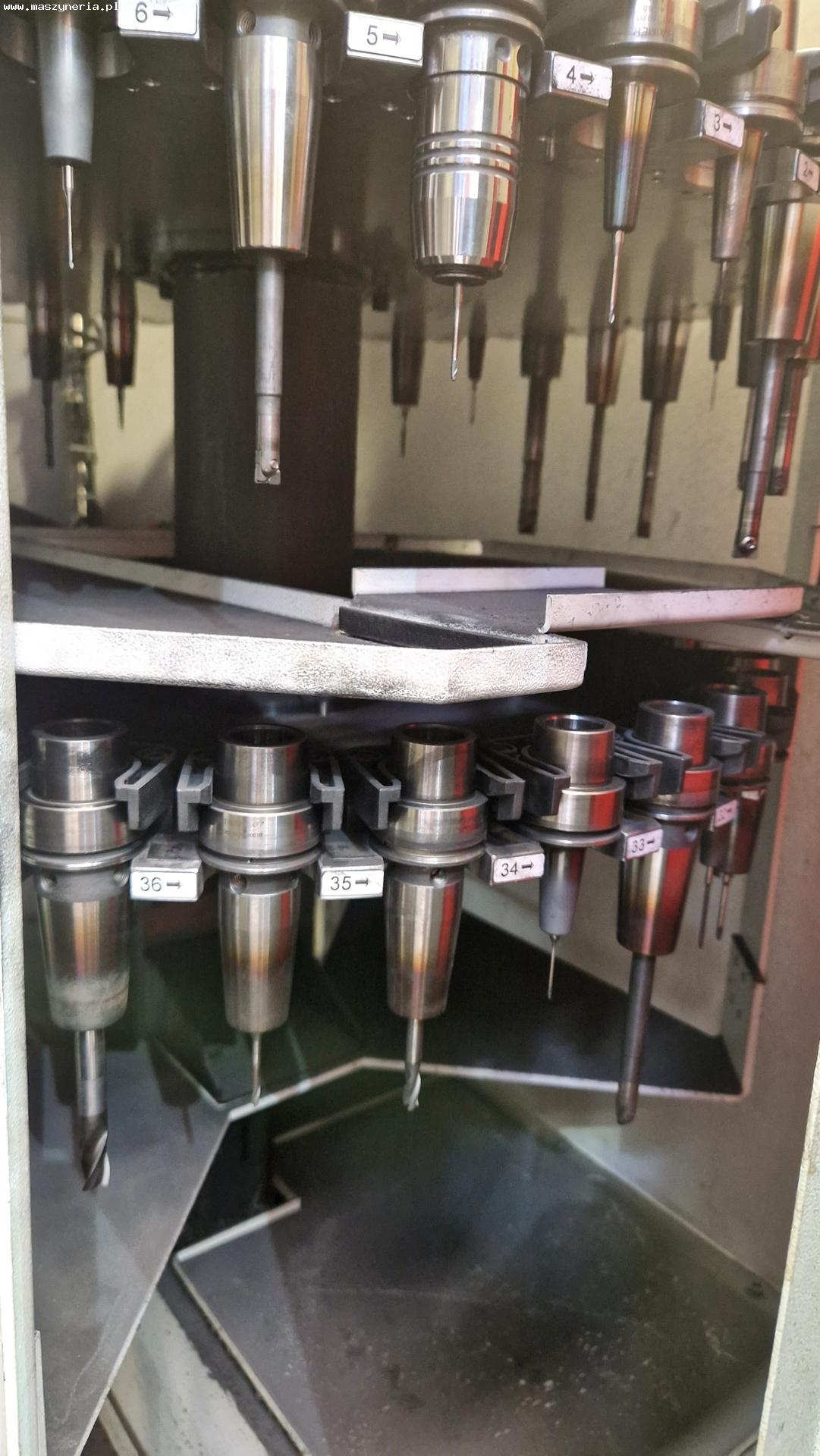

3. 30-позиционный инструментальный магазин с двойным захватом
4. автоматическая система зажима инструмента
5. датчик длины, диаметра и контура инструмента
6. прямая оптико-электрическая измерительная система по всем линейным осям

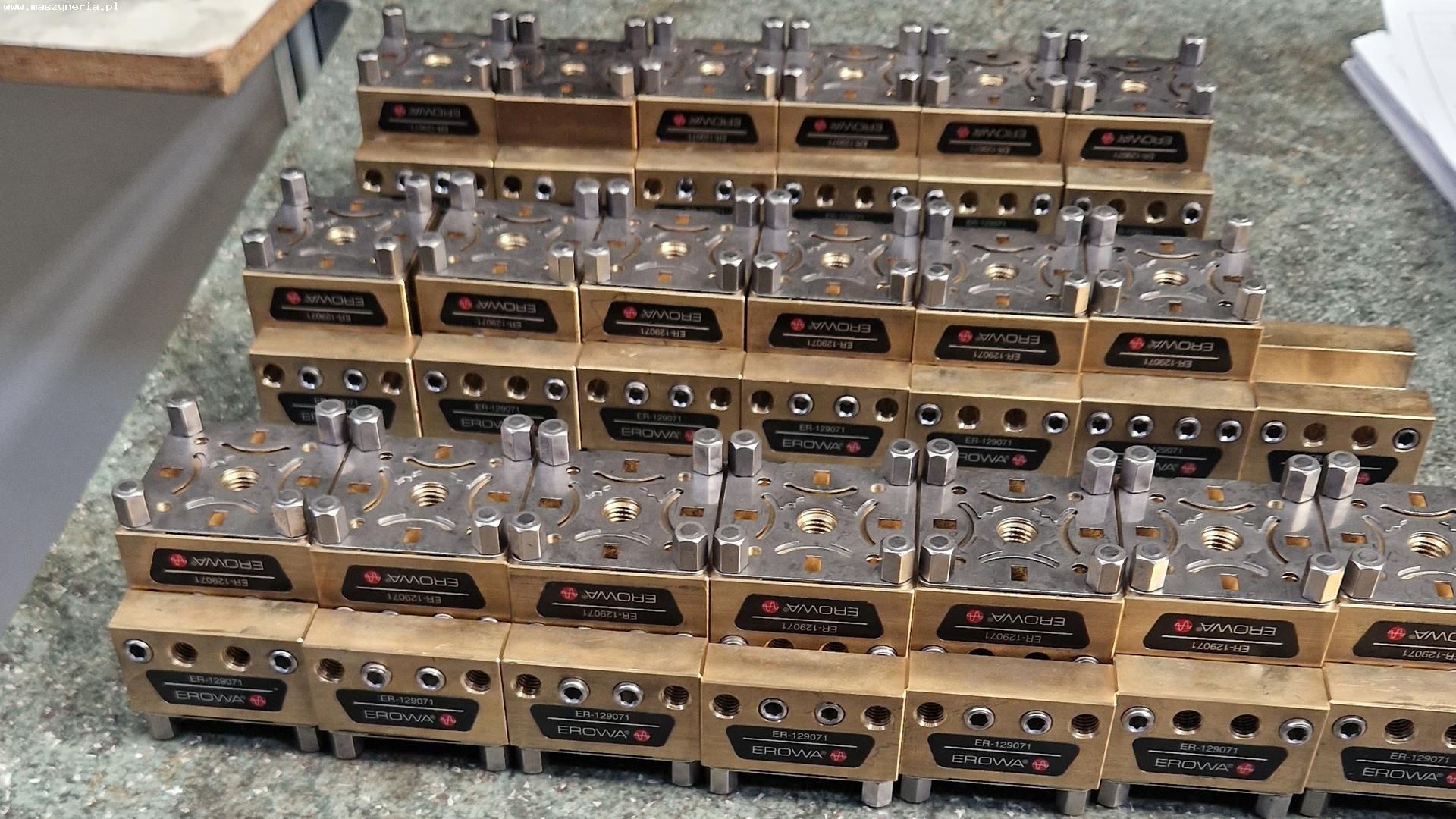

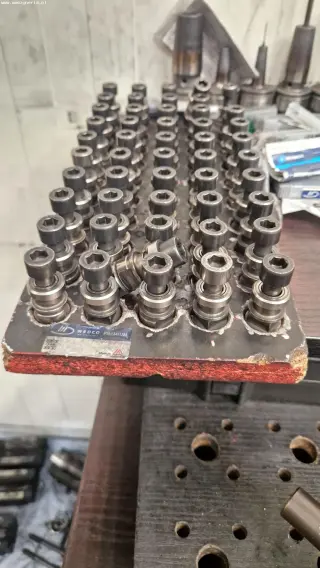

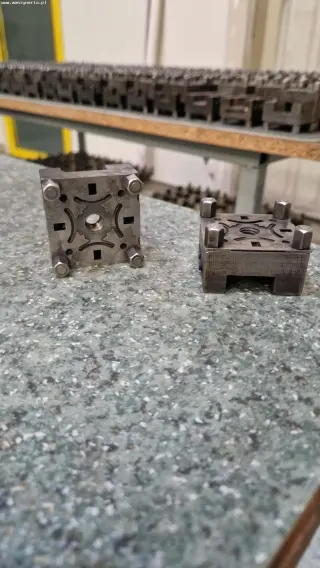

7. держатель электродов: EROWA ITS 50

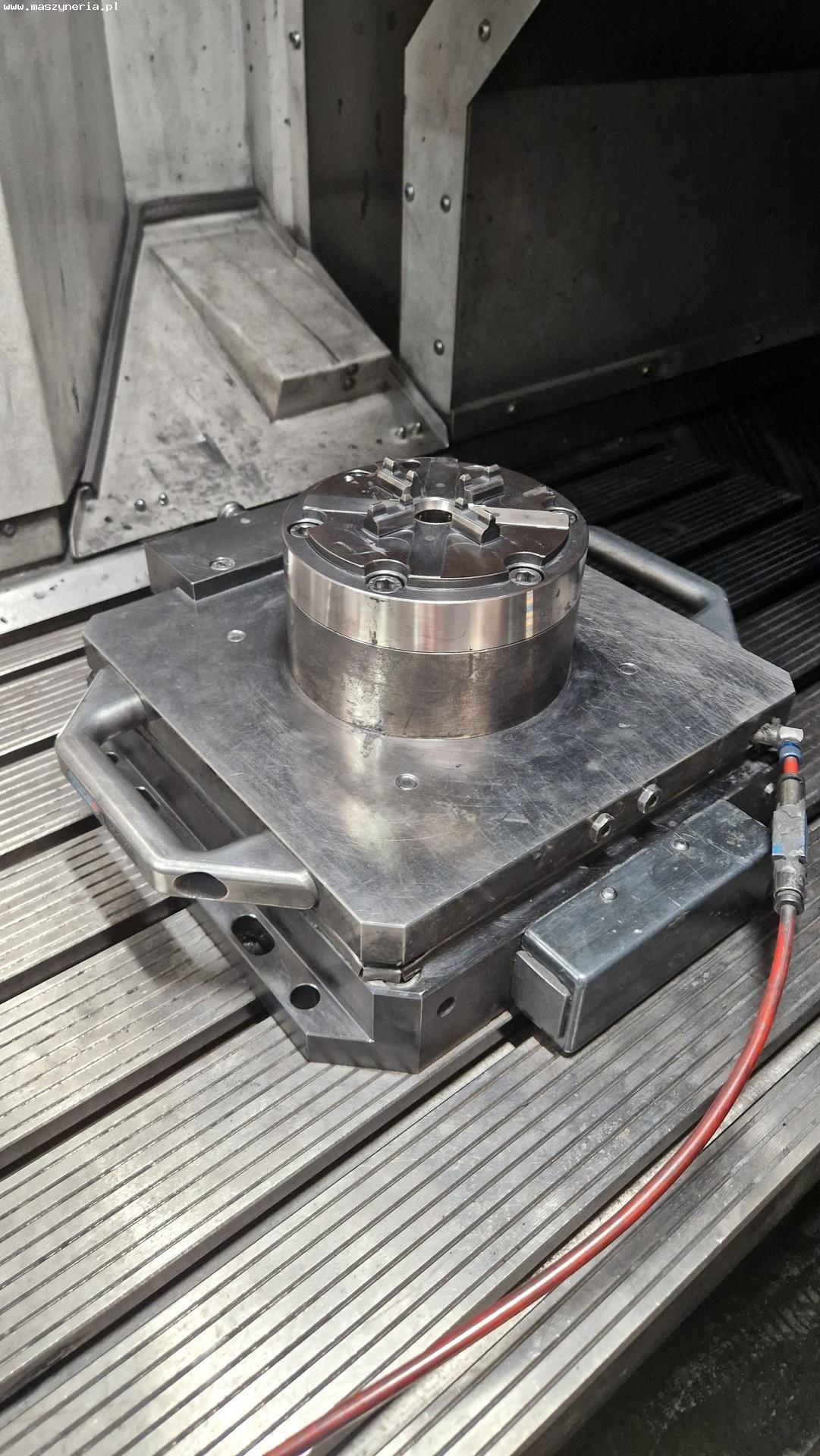

8. держатель поддона: EROWA ER-015661

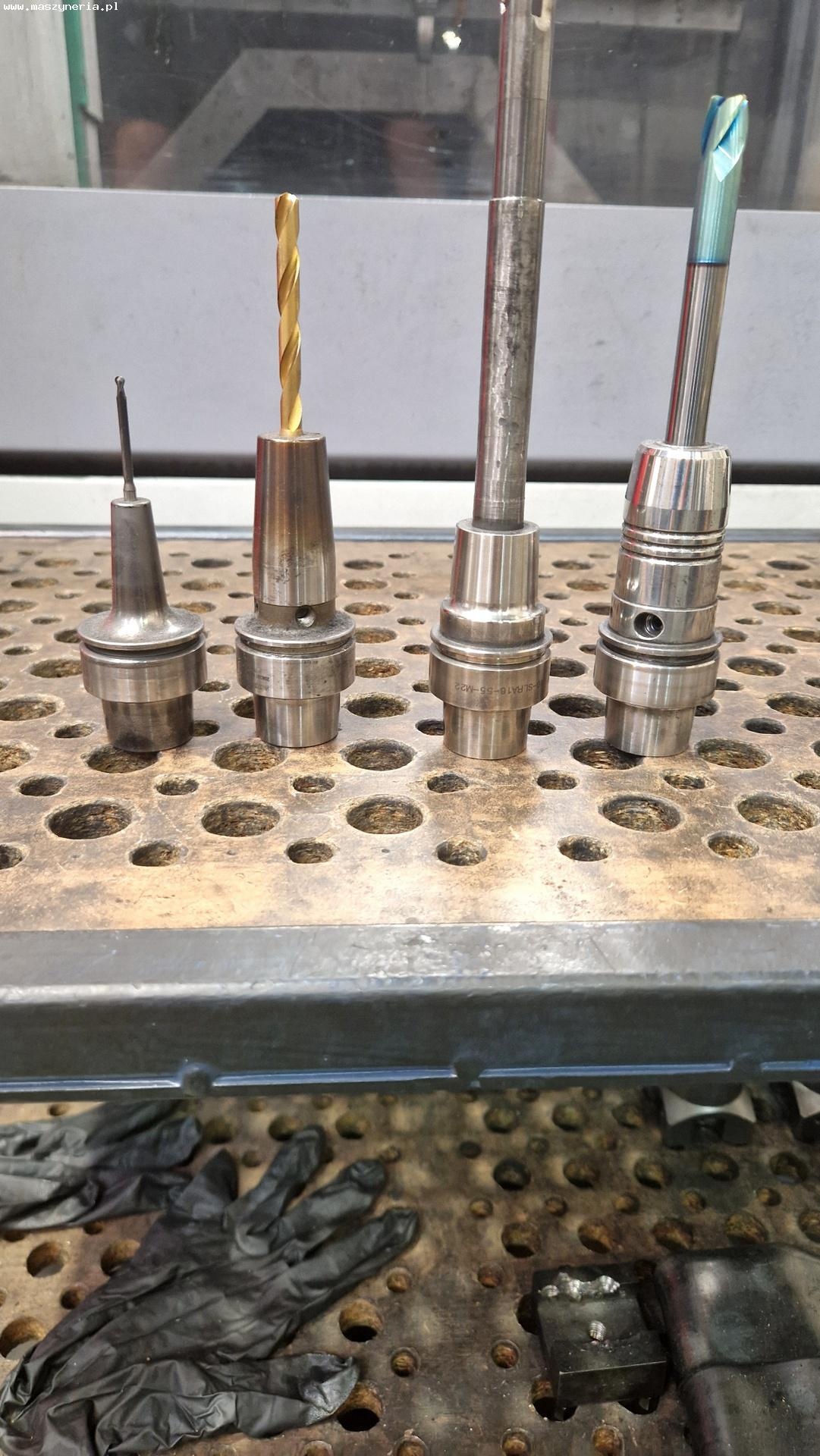

9. термоусадочные держатели для фрез HSK 40-E (50 шт.)
10. температурная компенсация
11. компенсация оси Z

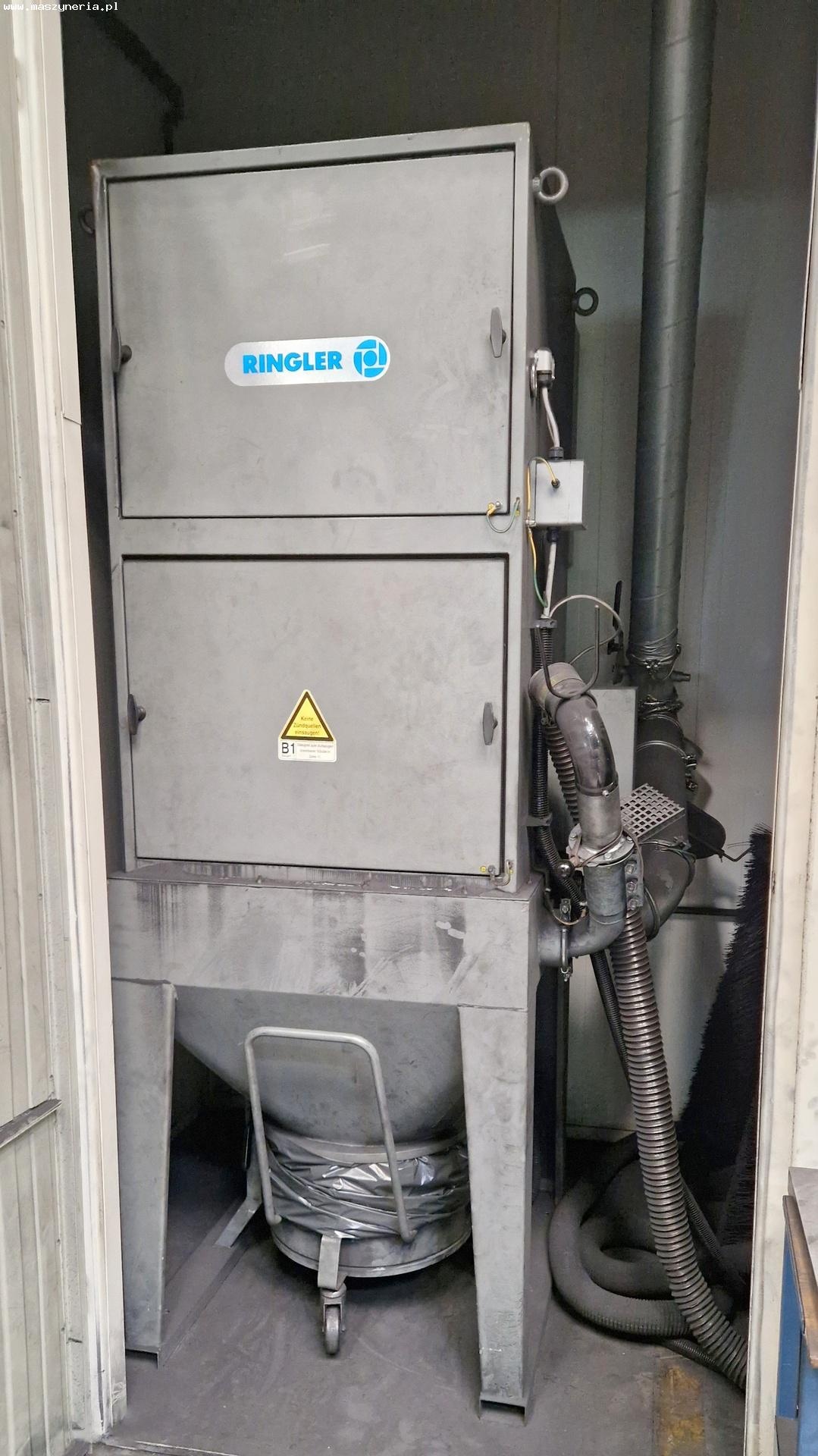

12. устройство для извлечения графита: RINGLER
13. система охлаждения шпинделя
14. форсунка сжатого воздуха для охлаждения инструмента и сдува стружки
15. система смазки масляным туманом с баком 3,6 л
16. роликовые направляющие с защитой по всем линейным осям
17. ручной контроллер с электронным колесиком
18. освещение рабочей зоны
