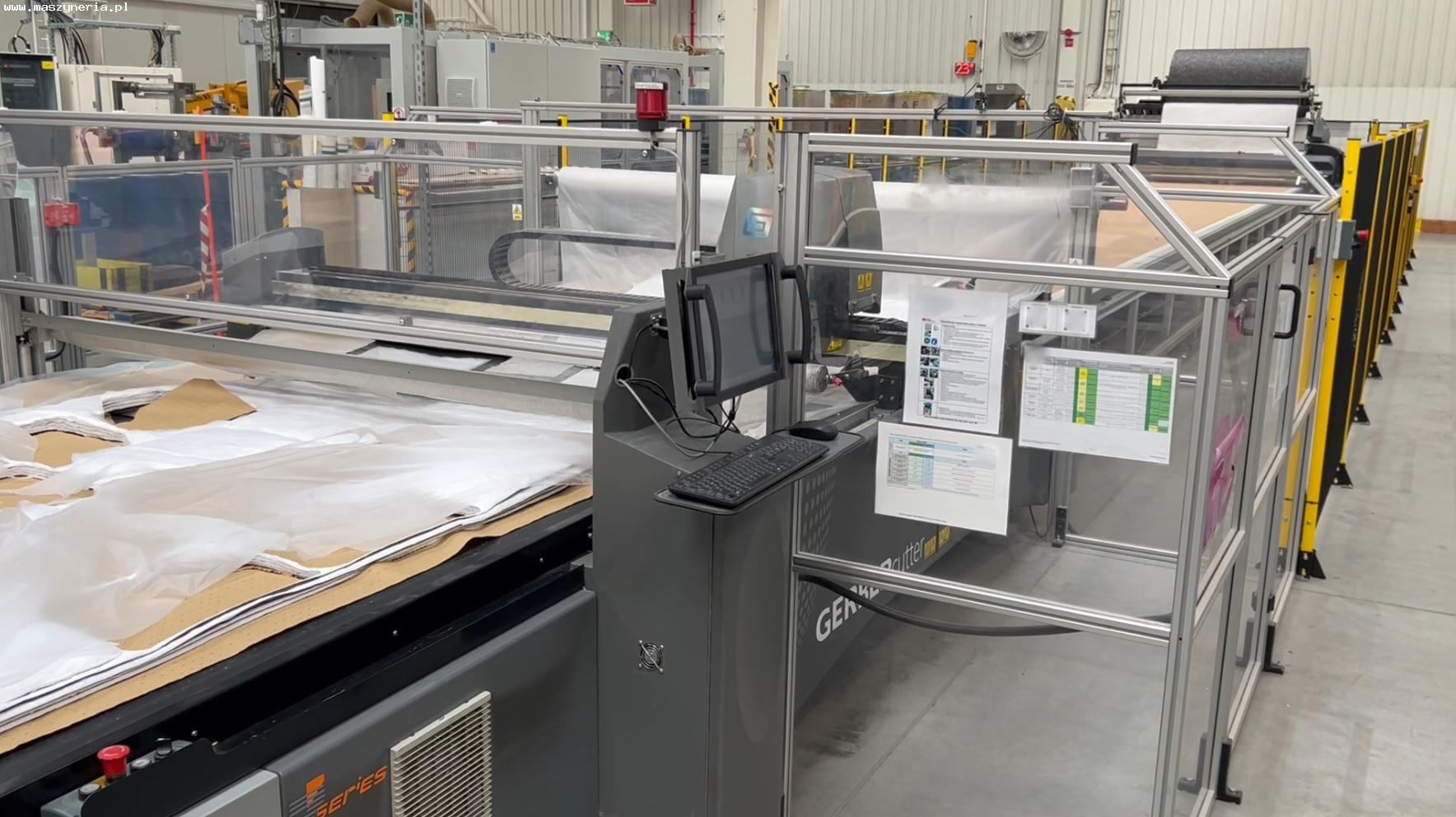

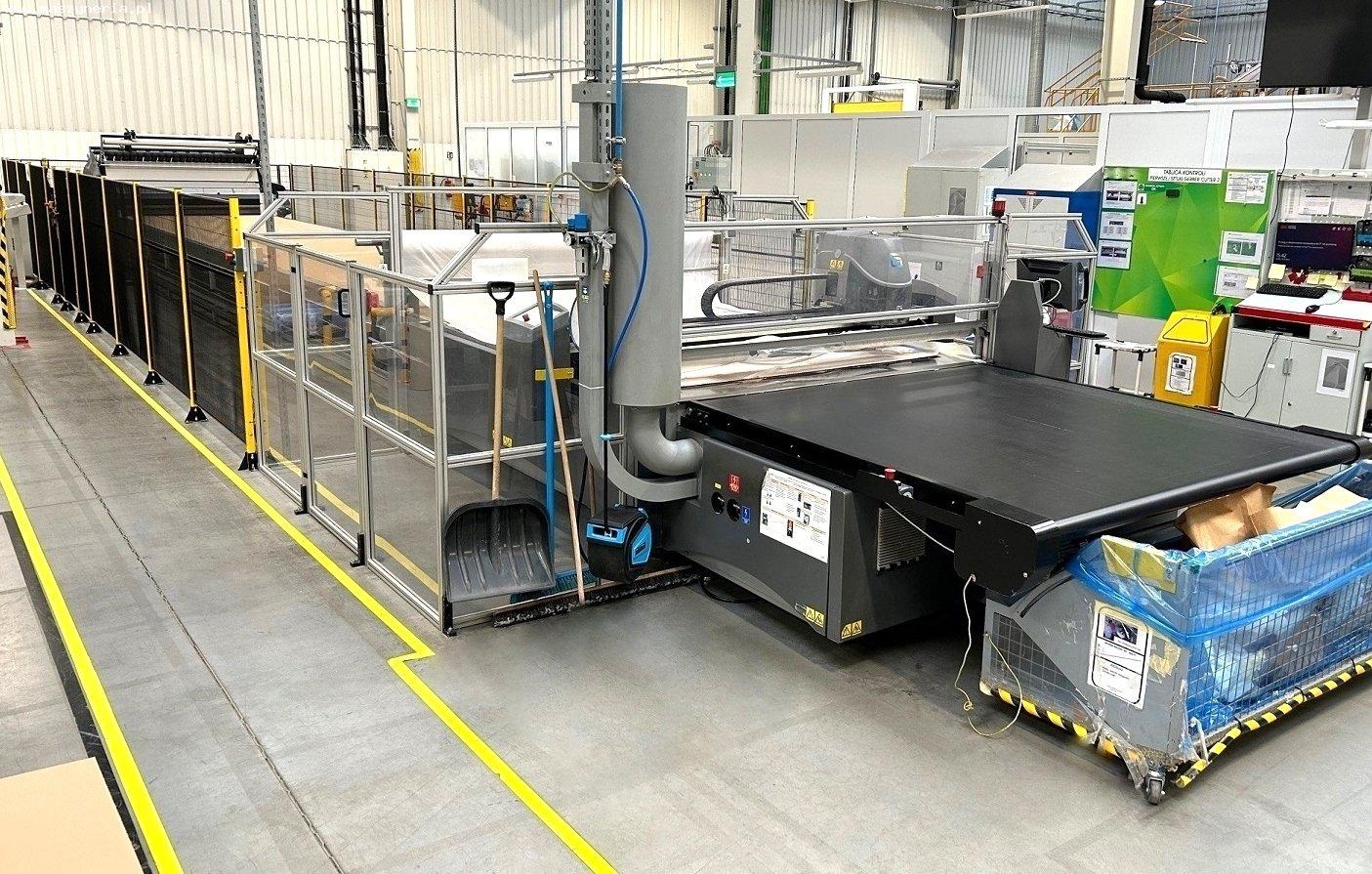

Автоматическая раскройная машина GERBER Cutter Z7

Автоматическая раскройная машина GERBER Cutter Z7 была построена в 2016 году в Китае компанией Gerber Technology (Lectra).

Технические характеристики автоматической раскройной машины GERBER Cutter Z7

• промышленный контроллер с операционной системой Windows и интерактивным интерфейсом
• зона реза (Д х Ш): 1800 x 2000 мм
• максимальная высота реза (после сжатия): 72 мм
• система Knife Intelligence «Plus» — автоматическое управление движением ножа и изменение угла наклона ножа, траектории реза и ускорения в режиме реального времени
• система SMARTbite — оптимизация траектории резания путем автоматической регулировки скорости продвижения ножа в зависимости от высоты и типа перекрытия
• автоматическая система заточки ножей
• система охлаждения ножа
• диагностика машины

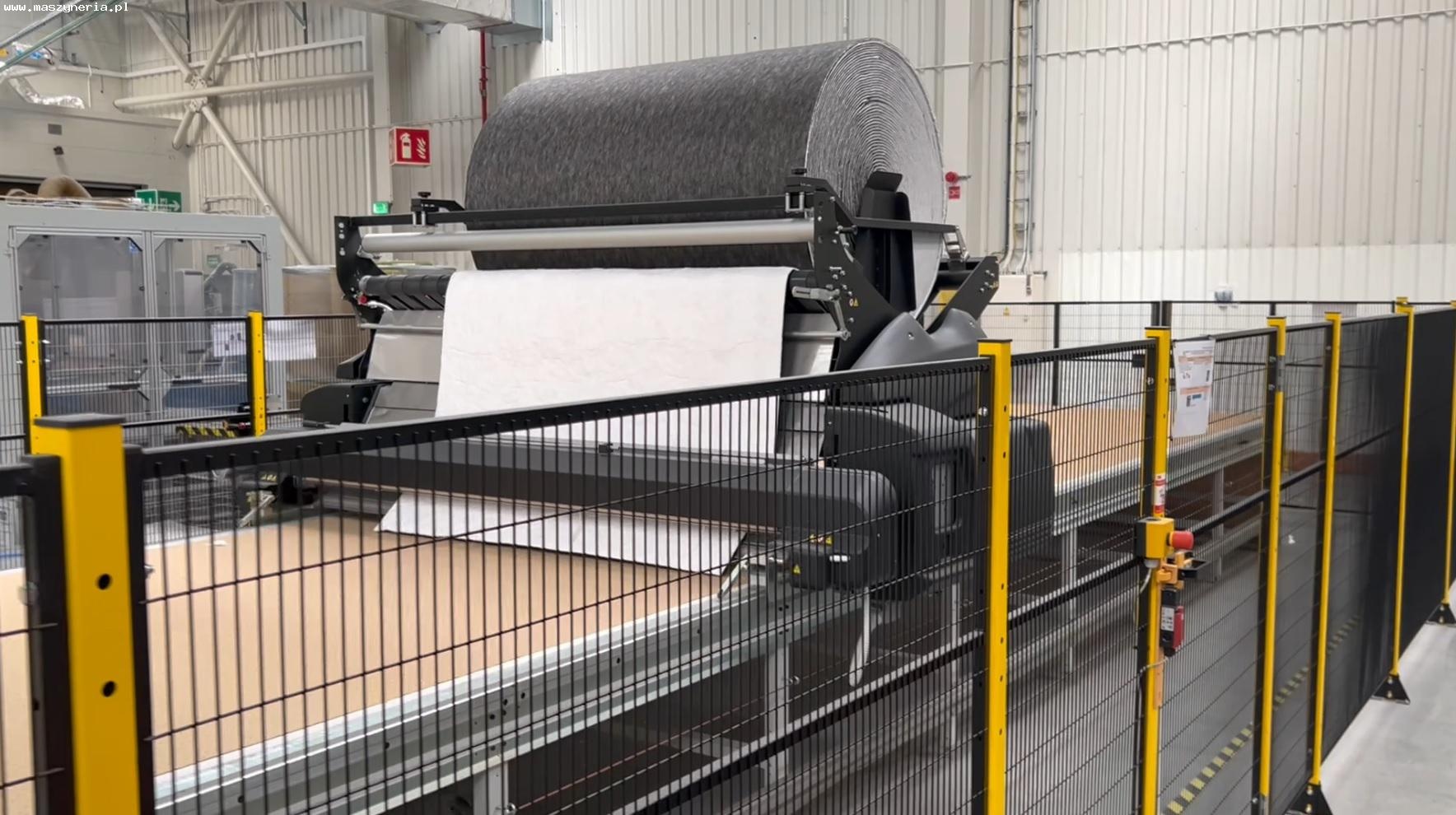

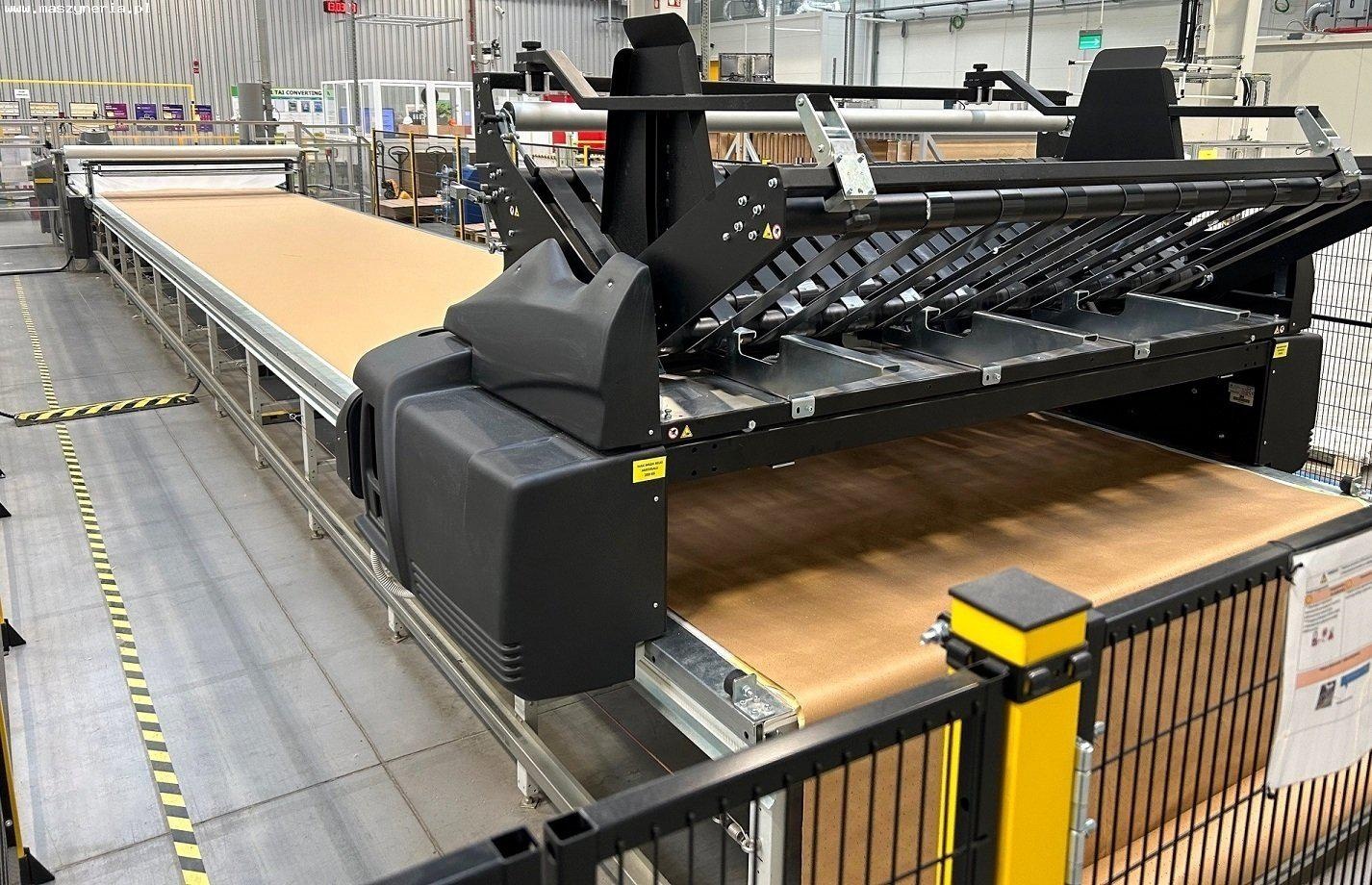

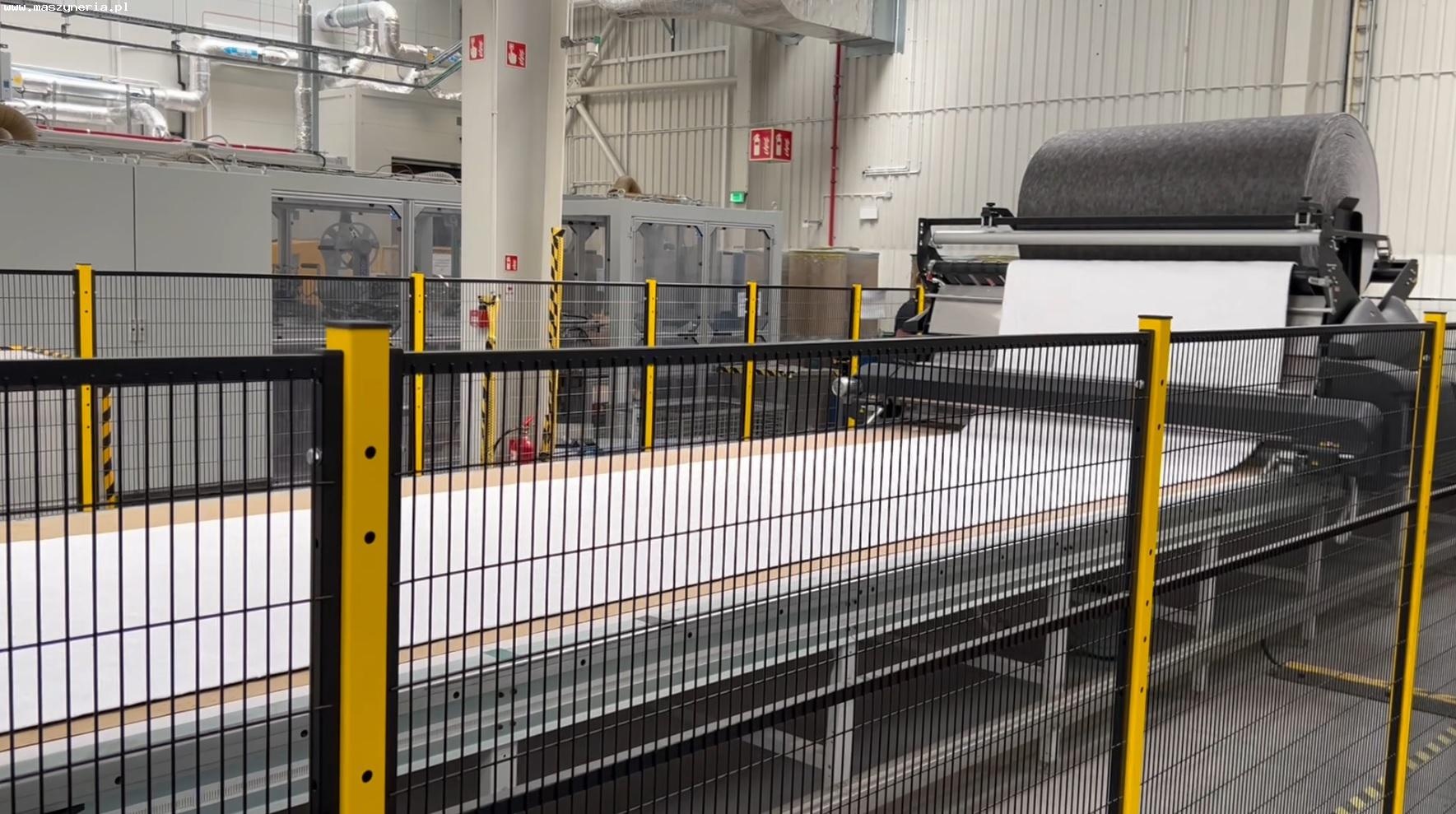

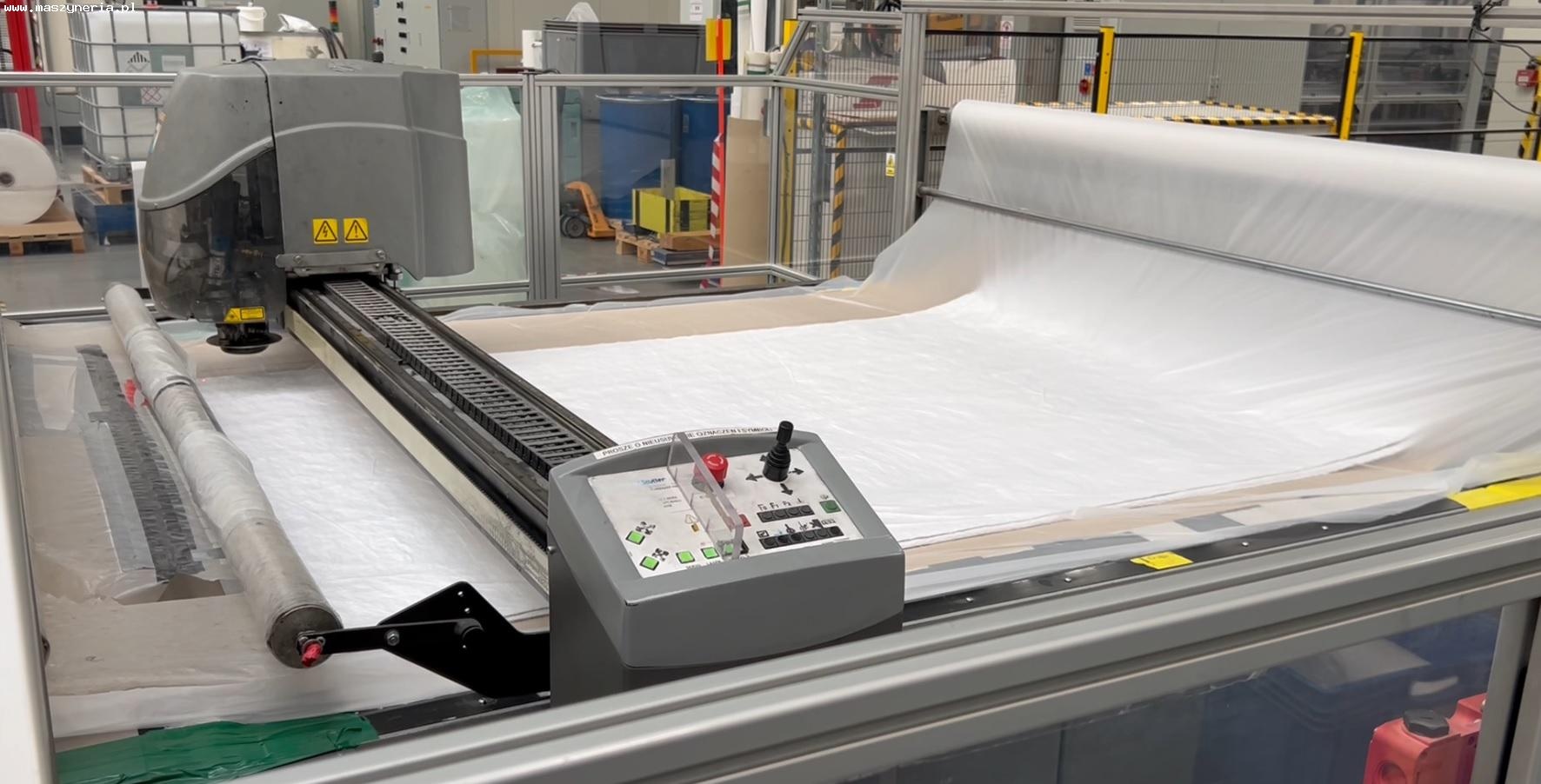

Технические характеристики настилочная машина ALLCOMP AERO MAXIMA 200-120-200

• год выпуска: 2023
• максимальная длина разбрасывания: 10800 мм
• максимальный диаметр рулона материала: 800 мм
• максимальная ширина рулона материала: 2000 мм
• максимальный вес рулона материала: 800 мм
• максимальная высота разбрасывания (правая сторона вверх): до 220 мм
• максимальная высота разбрасывания (зиг-заг с пряжкой): до 120 мм
• рабочая скорость: регулируется до 100 м/мин
• режим работы: автоматический, полуавтоматический, ручной
• автоматически вращающаяся, программируемая загрузочная люлька на лентах подачи ткани с двойным утолщением и датчиками обнаружения для ровного позиционирования края ткани
• высота загрузки загрузочной люльки (от столешницы): около 60 см
• автоматическая система заточки ножей
• автоматическое отрезание материала
• контроль натяжения ткани с функцией выравнивания натяжения
• подвижный кронштейн для удержания ткани в начале процесса расстилания
• автоматическое распределение ткани с подвижным зажимом и без него с поддержанием заданной длины нахлеста
• панель управления с цветным сенсорным экраном
• внешняя панель управления, расположенная вне зоны безопасности
• библиотека параметров обработки, адаптированных к различным материалам
• блокировка LOTO (Lock Out — Tag Out)
• система безопасности с физическим барьером

— уровень безопасности: Performance Level D (PL d)
— соответствует стандарту ISO 13849-1
— защита оборудования рабочей зоны
— предотвращение начала процесса, когда человек находится в рабочей зоне
— электротехническая документация

• рабочий стол

— адаптация верхних плит и боковых подножек к настилочная машине
— держатель бумаги
— кабельная направляющая, включая крепление
— электрический шкаф, включая техническую документацию

• мощность: 3 кВт
• электропитание: 3x 400 В; 50 Гц
• ширина машины, включая платформу оператора: 3240 мм
• вес машины: 650 кг
