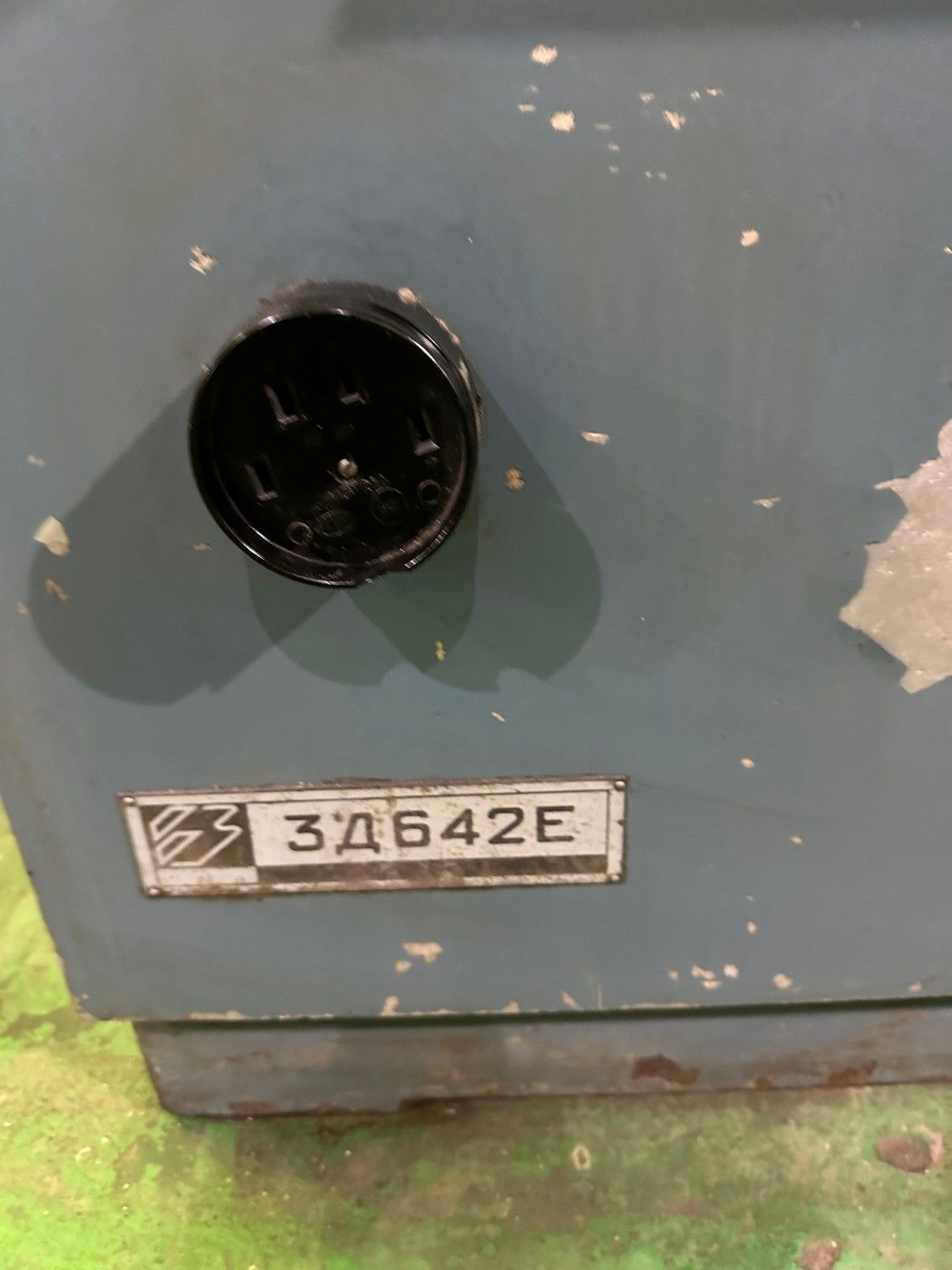

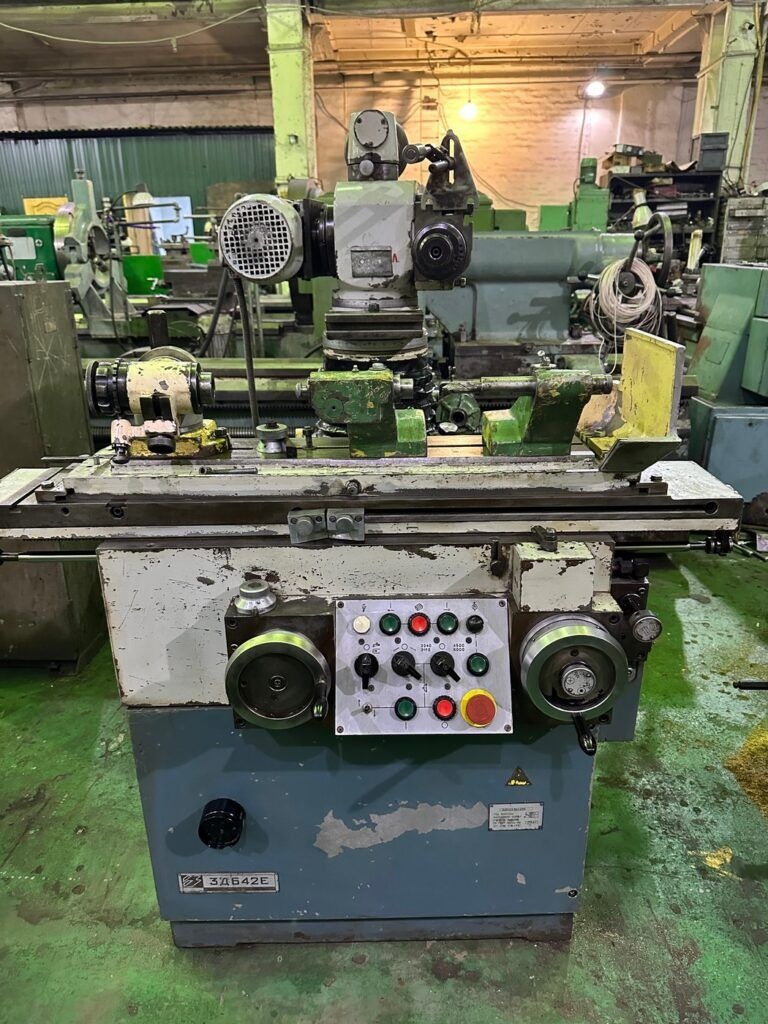

Универсальный заточной станок 3д642е

Наименование параметра

3Д642Е

Основные параметры

Класс точности по ГОСТ 8-82

П

Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм

500 х 250

Высота центров над рабочим столом, мм

125

Рабочий стол станка

Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм

800 х 140

Наибольшее продольное перемещение стола, мм

400

Угол поворота стола в горизонтальной плоскости, град

±45

Скорость продольного перемещения стола, м/мин

0,2 … 8

Бабка шлифовальная

Наибольшее вертикальное перемещение бабки, мм

250

Цена деления лимба подачи вертикального перемещения, мм

0,005

Наибольшее поперечное перемещение бабки, мм

230

Цена деления лимба тонкой подачи поперечного перемещения, мм

0,001

Угол поворота бабки в горизонтальной плоскости, град

360

Угол поворота бабки в вертикальной плоскости, град

±20

Шлифовальная головка

Число оборотов заточного круга при бесступенчатом регулировании, об/мин

2200…6400

Число оборотов заточного круга при ступенчатом регулировании, об/мин

2240,3150, 4500,6300

Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2

Морзе 4

Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ 2424-83 типа ПП

200

Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ 2424-83 других типов

150

Электрооборудование и привод станка

Количество электродвигателей на станке

6

Электродвигатель привода шпинделя, кВт

1,1

Электродвигатель вертикального перемещения шлифовальной бабки (привод колонны), кВт

0,18

Электродвигатель привода изделия, кВт/ об/мин

0,25/ 1500

Электродвигатель гидропривода, кВт/ об/мин

1,1/ 1000

Электродвигатель насоса охлаждения, кВт

0,12

Производительность насоса охлаждения, л/мин

22

род тока питающей сети

50Гц, 380/220 В

Габариты и масса станка

Габарит станка, мм

1715 х 1810 х 1635

Масса станка, кг

1650
