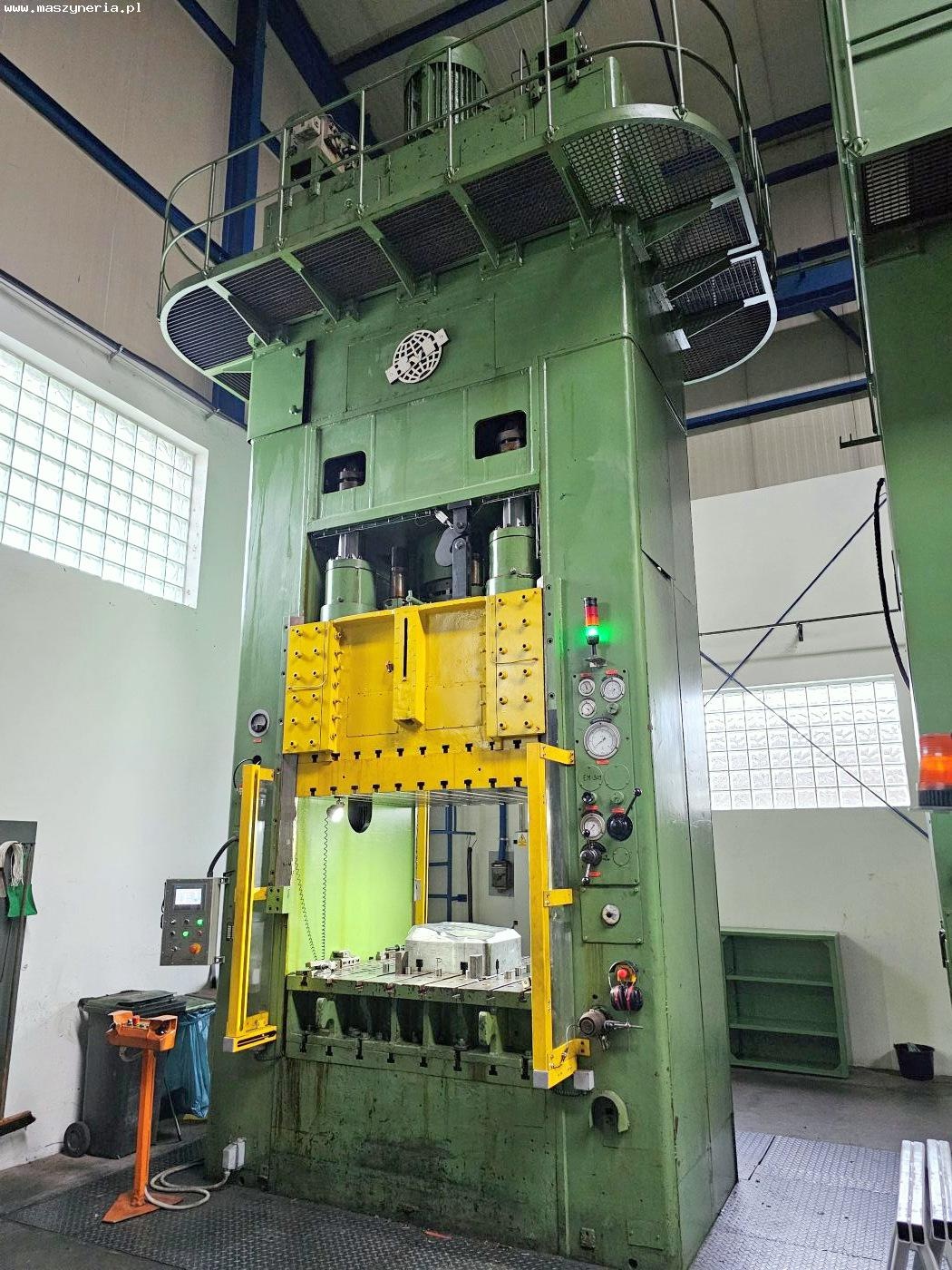

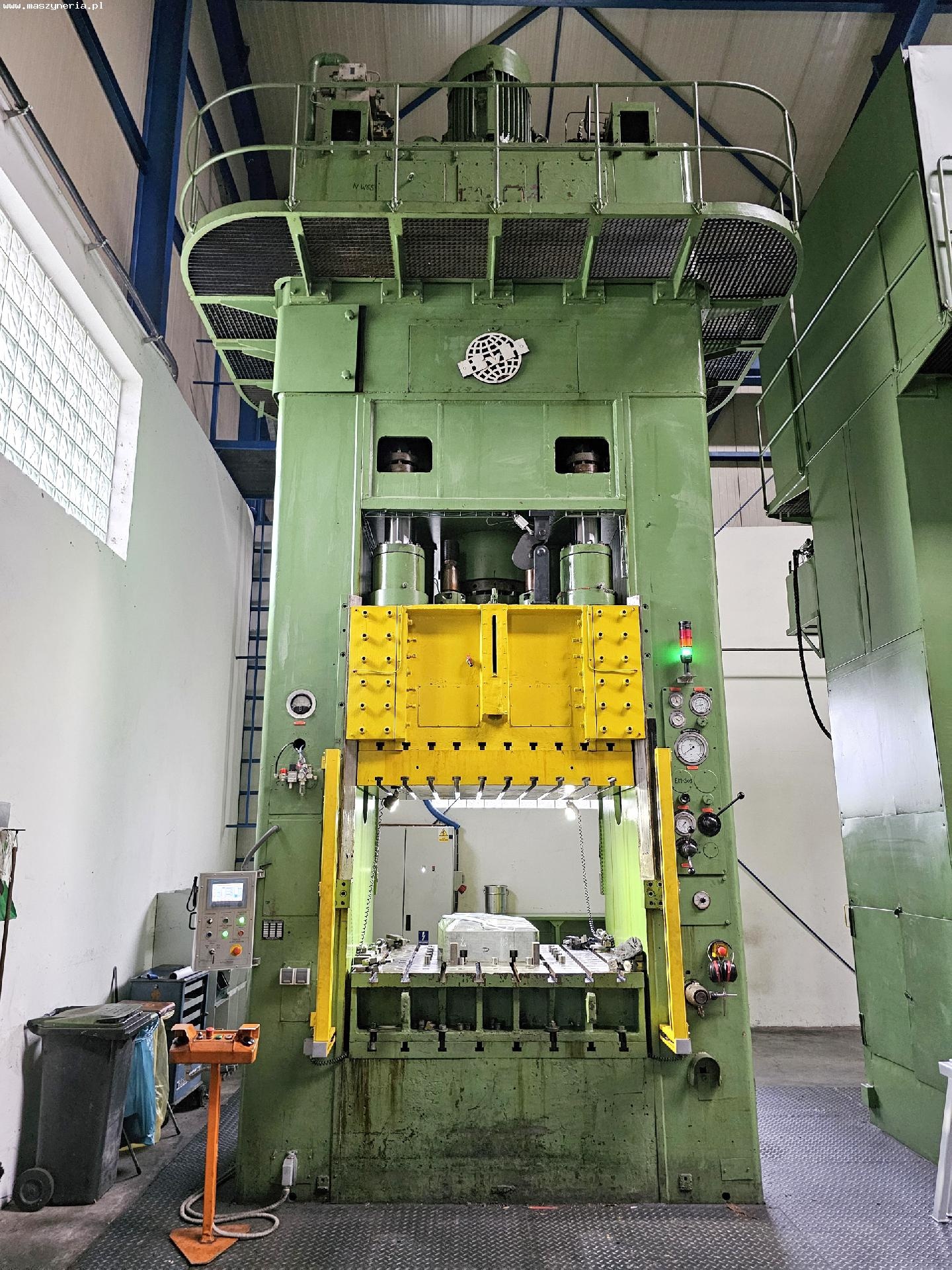

Пресс для глубокой вытяжки BECKER & VAN HÜLLEN был построен в Германии компанией Becker & van Hüllen Niederrheinische Maschinenfabrik GmbH & Co. KG. На протяжении всего срока службы машина постоянно обслуживалась и модернизировалась. В 2022 году была проведена масштабная модернизация, включающая замену уплотнений, обновление системы управления, установку световых завес и добавление сенсорной панели оператора SIEMENS SIMATIC HMI TOUCH.
Технические характеристики пресса BECKER & VAN HÜLLEN
Общие данные
- размеры (Д х Ш х В): 3200 х 2950 х 9400 мм
- вес машины BECKER & VAN HÜLLEN 650T: 60 t
Система глубокой вытяжки (1-я ступень)
- максимальное усилие прижима: 650 т
- максимальное усилие возврата: 60 т

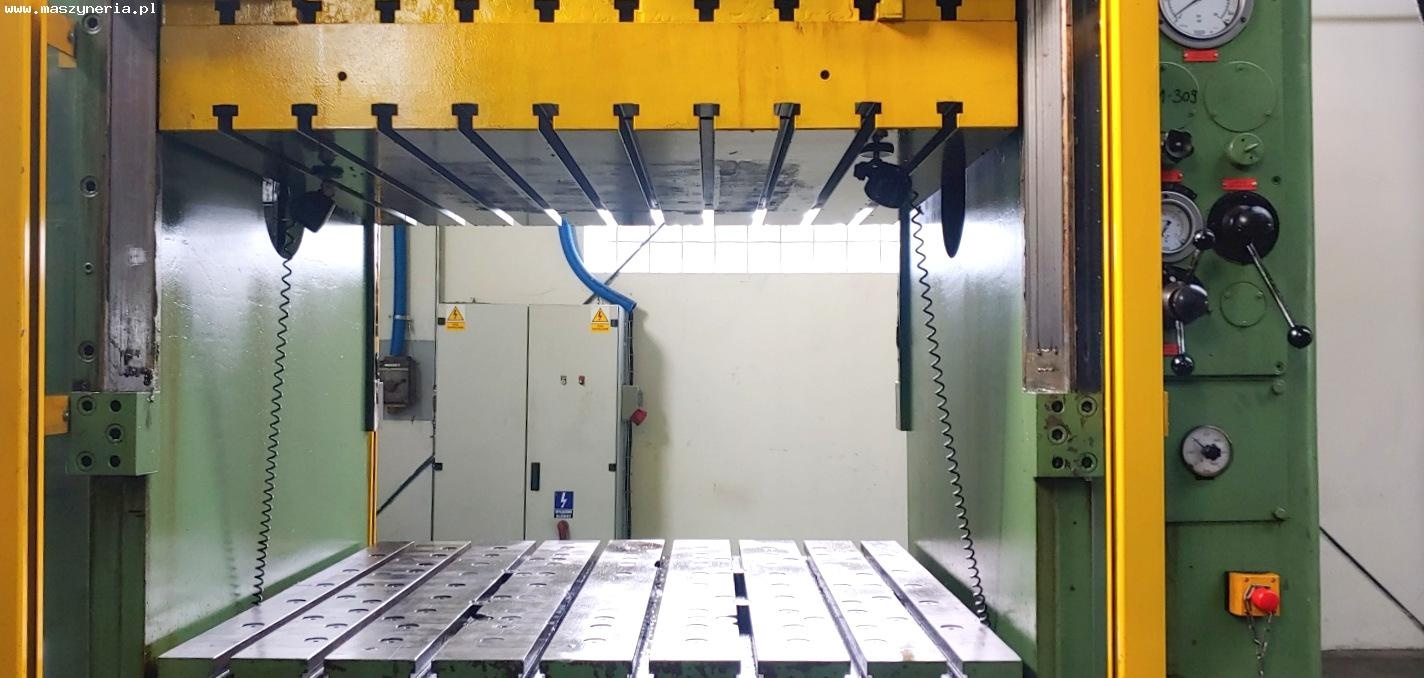

- размеры рабочего стола (Д х Ш): 1600 x 1400 мм
- ход рабочего стола: 800 мм
- максимальное расстояние между рабочими столами: 1600 мм
- диаметр цилиндра: 500/460 мм
- количество цилиндров: 4
- площадь поверхности поршня: 1964/1662 см2
- рабочее давление: 200 кп/см2
Система глубокой вытяжки (2-я ступень)
- максимальное усилие прессования: 125 т
- ход: 350 мм
- диаметр цилиндра: 200/160 мм
- количество цилиндров: 2
- площадь поверхности поршня: 314/201 см2
- количество поршней: 2
Система зажима листового металла
- рабочее давление: 200 кп/см2
- диаметр цилиндра: 200 мм
- количество цилиндров: 4
- площадь поверхности поршня: 314 см2
- количество поршней: 4
Гидравлическая система
— производительность: 450 л/мин
— мощность двигателя: 70 кВт
— скорость: 1000 об/мин
— производительность: 78/30 л/мин
— мощность двигателя: 15 кВт
— тип: Zp 430-40-63
— производительность: 40/63 л/мин
— мощность двигателя: 3,6 кВт
Оборудование гидравлического пресса 650T

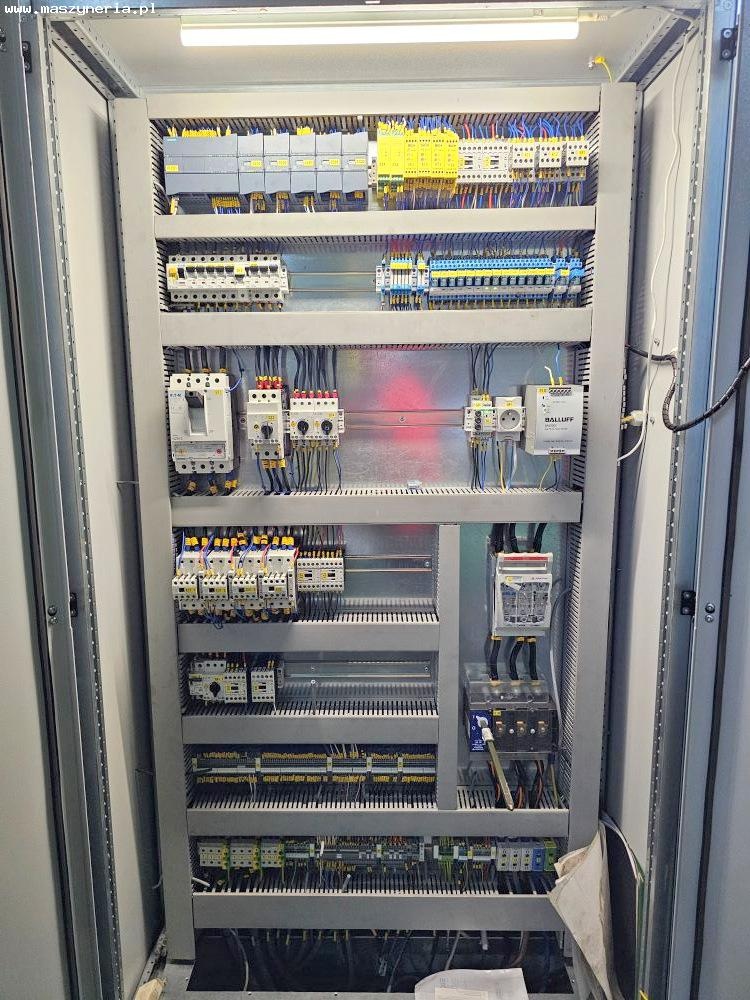

- PLC контроллер: SIEMENS SIMATIC S7

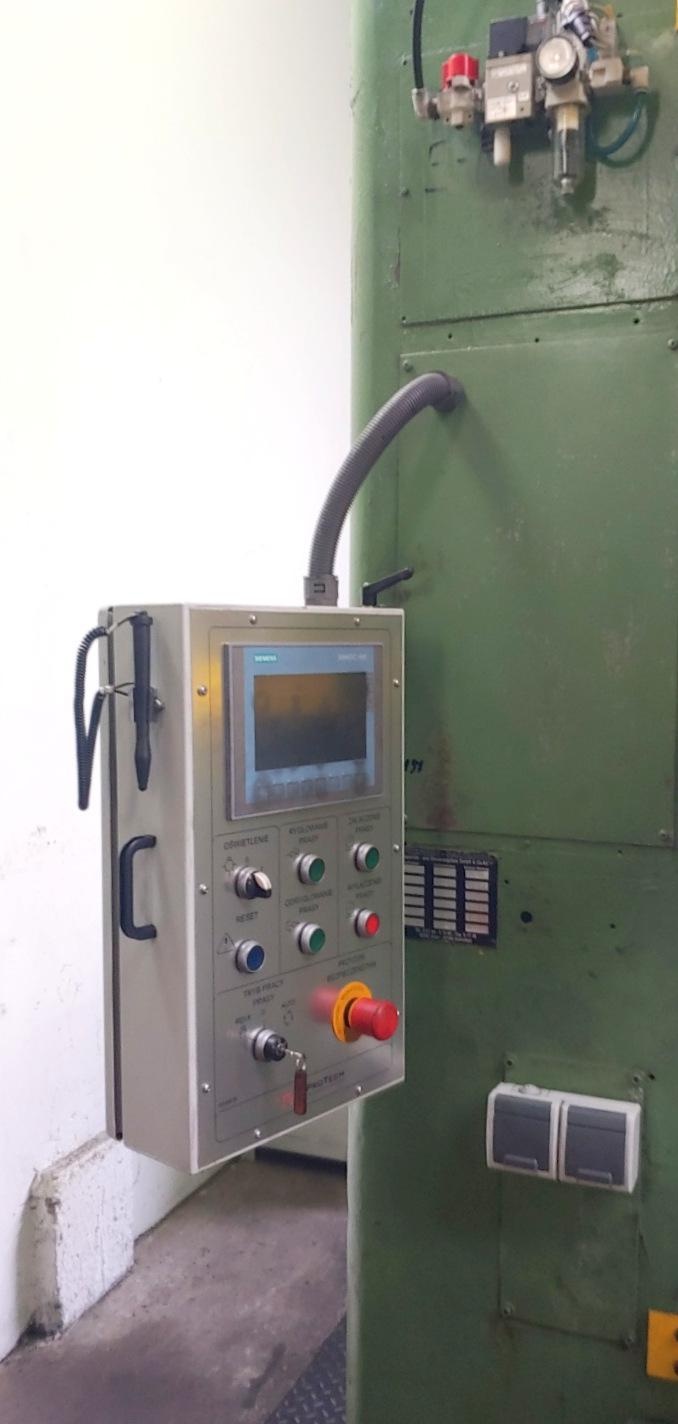

- панель оператора HMI: SIEMENS SIMATIC HMI TOUCH
- световые завесы

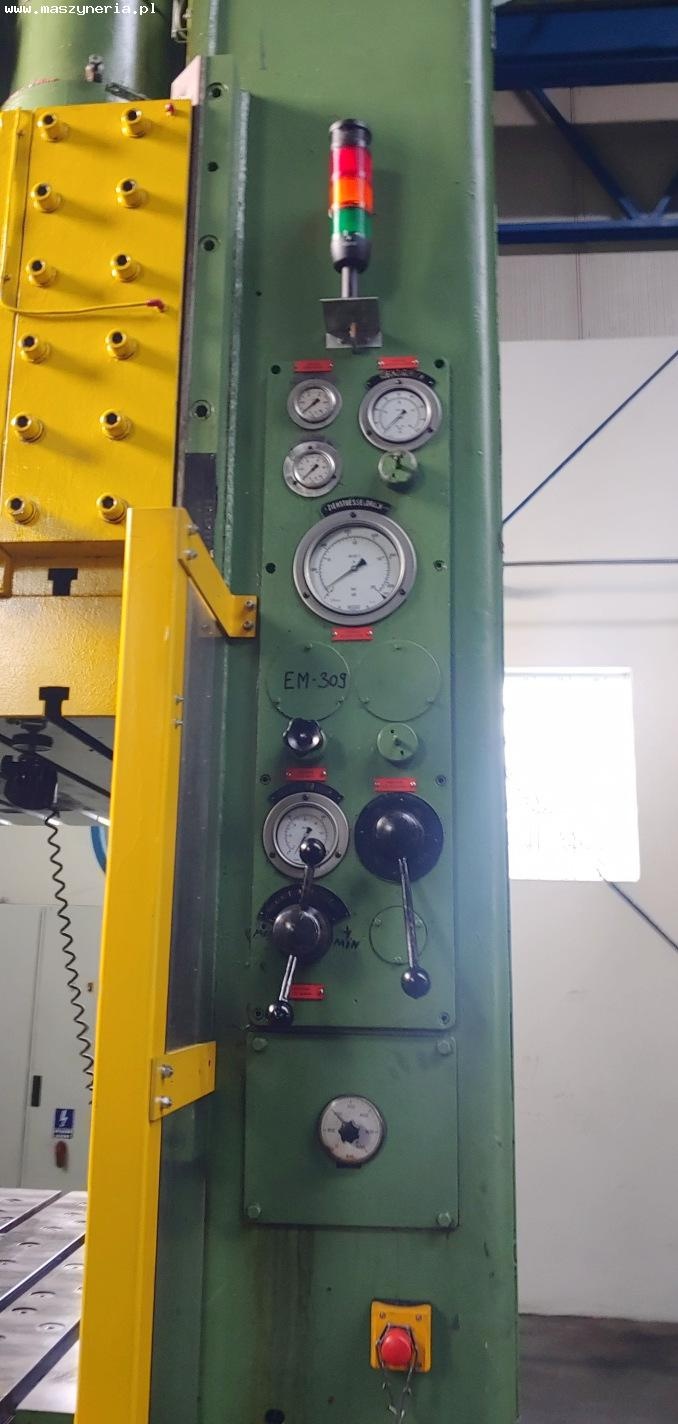

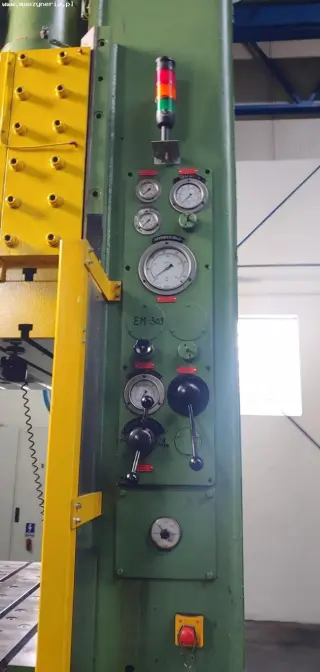

- лампа индикации состояния машины
