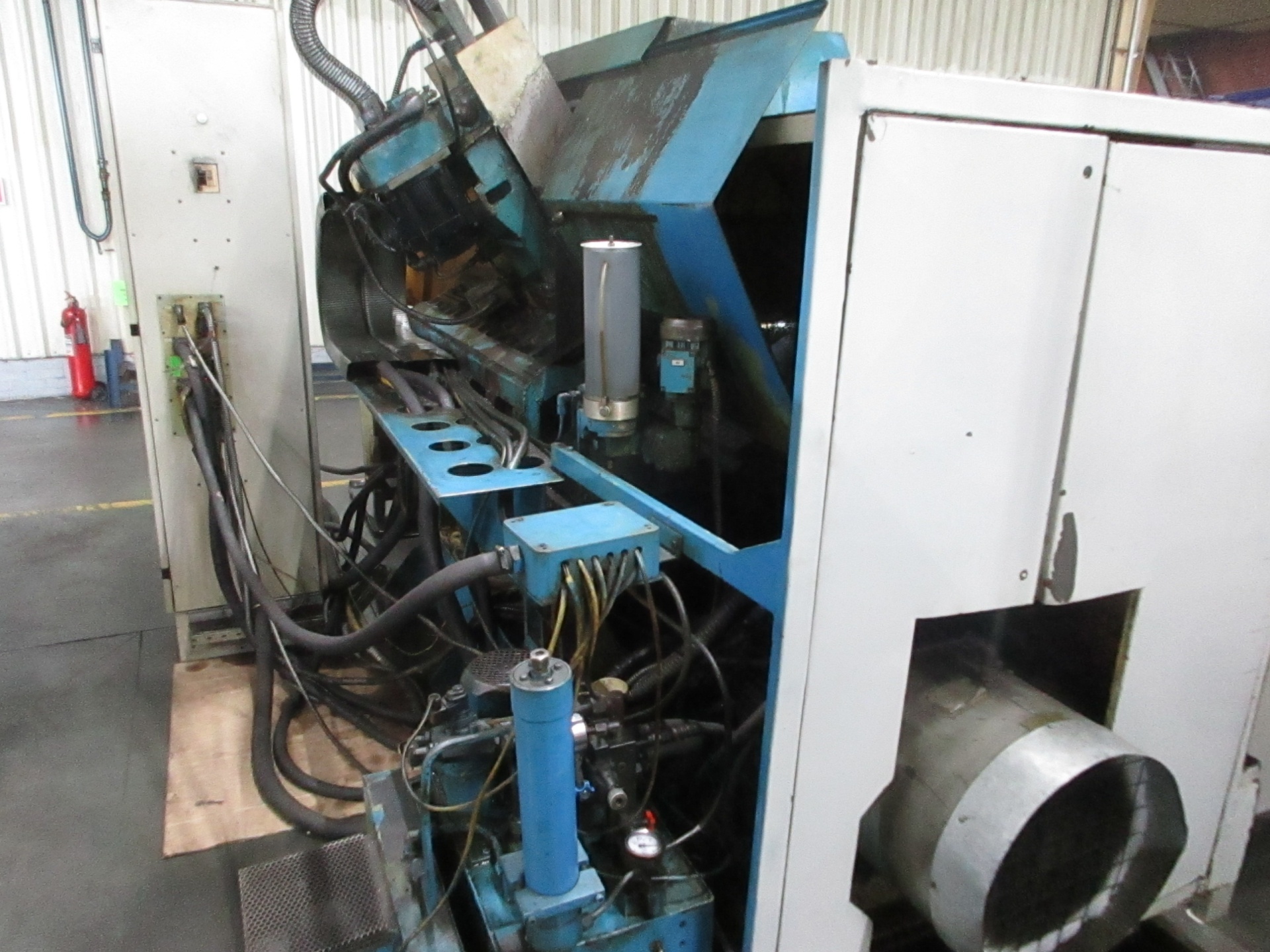

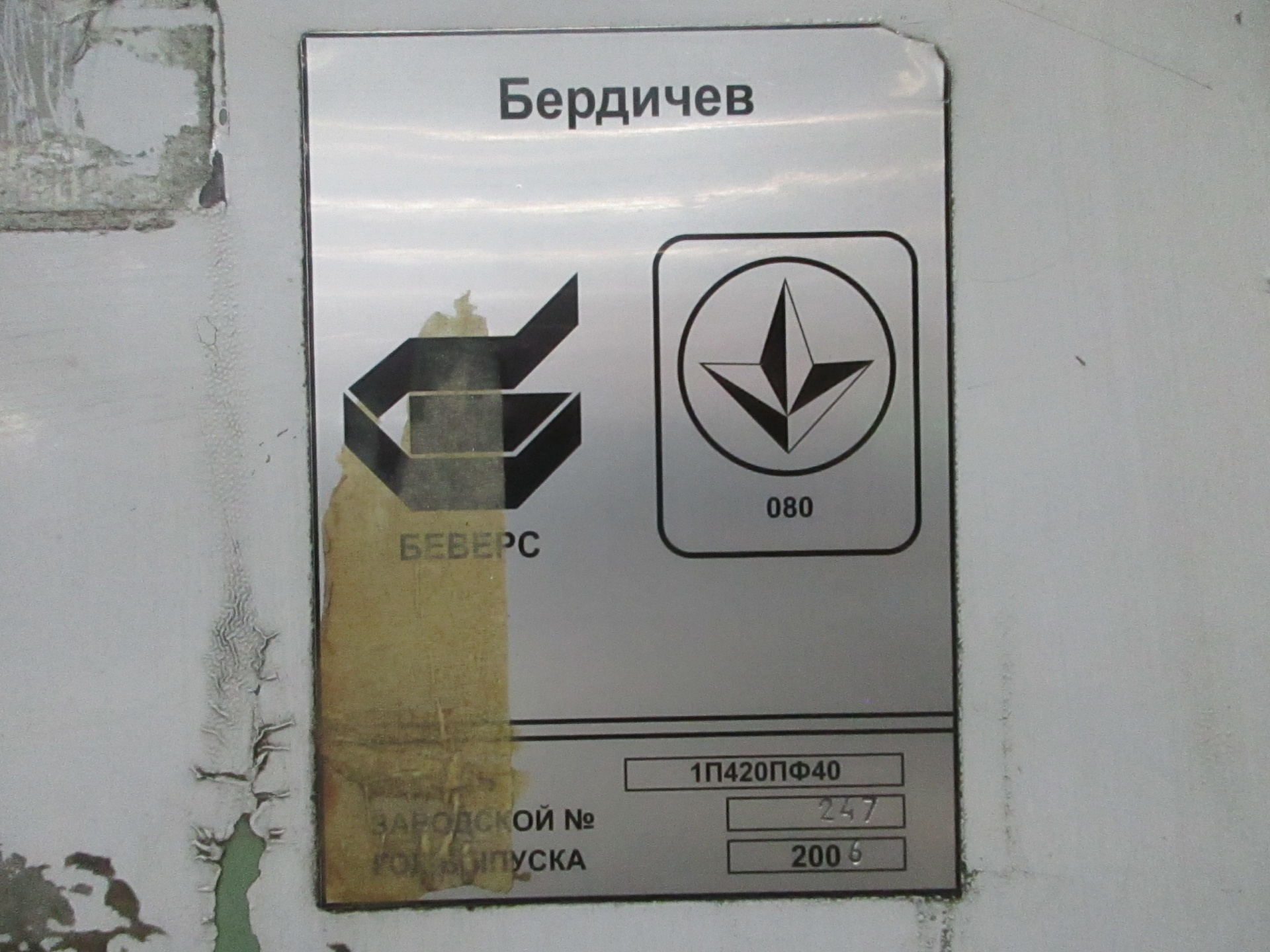

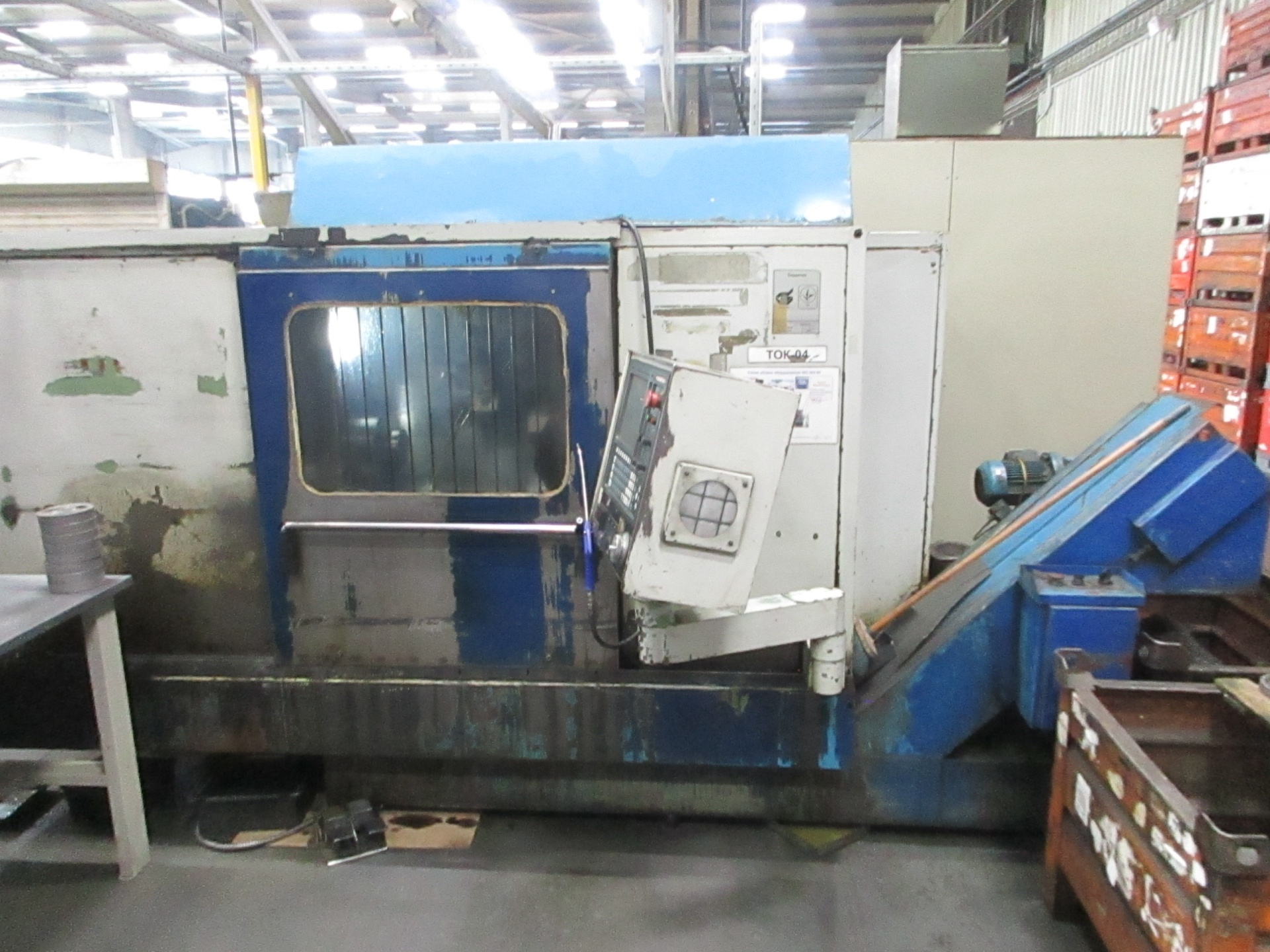

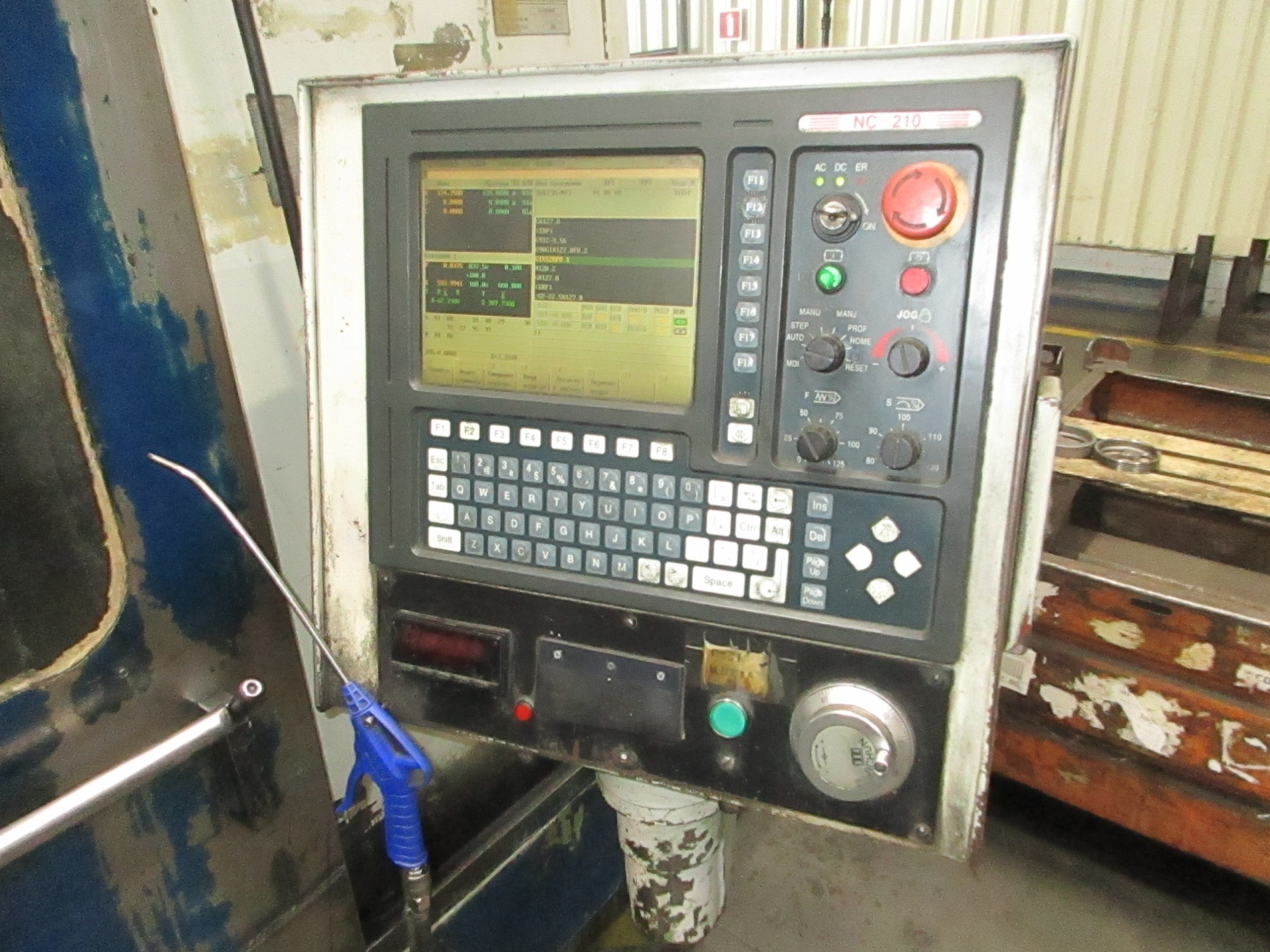

Станок токарно-револьверный прутковый модель 1П420ПФ40 с ЧПУ NC210. Год выпуска станка 2006. Стружкоудалитель в комплекте к станку. Рабочий станок, вложений в ремонт не требуется. С демонтажёём и погрузкой. Дополнительные фото отправлю по Вашему запросу.
Основные параметры станка
Наибольший диаметр обрабатываемого изделия над станиной, мм 450
Наибольший диаметр обрабатываемого изделия, мм 200
Наибольшая длина обрабатываемого изделия, мм 130
Диаметр зажимных патронов, мм 200
Наибольший диаметр обрабатываемого прутка, мм 50
Диаметр отверстия в шпинделе, мм 70
Количество инструментов в револьверной головке 12
Наибольшее сечение резцов в револьверной головке, мм 25 х 25
Диаметр отверстия в револьверной головке под цилиндрический хвостовик, мм 40
Шпиндель
Пределы чисел оборотов шпинделя с зажимным патроном, об/мин 20..4000
Пределы чисел оборотов приводного инструмента, об/мин 20..2500;
20..1500
Количество скоростей шпинделя, об/мин Б/с
Конец шпинделя фланцевый по ГОСТ 12595-72 6
Наибольший допустимый крутящий момент на шпинделе не менее, Нм (кг*м) 500
Наибольший допустимый крутящий момент на инструментальном шпинделе не менее, Нм (кг*м) 10
Суппорт. Подачи
Наибольшее перемещение револьверного суппорта: продольное (Z)/ поперечное (X), мм 630/ 240
Диапазон скоростей продольных подач револьверного суппорта (Z), мм/мин 1..5000
Диапазон скоростей поперечных подач револьверного суппорта (X), мм/мин 1..5000
Скорость быстрых перемещений суппорта по оси Z/ X, м/мин 10
Диапазон скоростей круговых подач шпинделя (ось С), град/мин 1..2000
Величина перемещения револьверного суппорта по оси Z/ X на один импульс, мм 0,001/ 0,0005
Дискретность задания кругового перемещения шпинделя, град 0,001
Количество инструментов в револьверной головке 12
Наибольший диаметр приводного инструмента, мм 12
Точность позиционирования суппорта в продольном направлении (ось Z), мм 0,025
Точность позиционирования суппорта в поперечном направлении (ось Х), мм 0,010
Точность позиционирования шпинделя (ось С), мин 2
Наибольшее перемещение пиноли, мм 180
Электрооборудование станка
Количество электродвигателей на станке (с электронасосами), кВт 12
Электродвигатель главного привода, кВт 30/ 22
Электродвигатель привода продольной подачи (ось Z), Н*м 13/13
Электродвигатель привода поперечной подачи (ось Х), Н*м 10/13
Электродвигатель привода круговой подачи (ось С), Н*м 10/13
Электродвигатель приводного иструмента, Н*м 10/13
Электродвигатель привода смазочной системы коробки скоростей, кВт
Электродвигатель насоса гидропривода, кВт 2,2
Электродвигатель вентилятора гидростанции, кВт 0,12
Электродвигатель насоса охлаждения, кВт 2 х 0,12
Электродвигатель охлаждения дигателя главного движения, кВт 0,25
Электродвигатель привода экрана ограждения, кВт 0,18
Электродвигатель привода транспортера стружки, кВт 0,55
Суммарная мощность всех электродвигателей, кВт 40,54/ 33,54
Габариты и масса станка
Габаритные размеры станка (длина, ширина, высота), мм 3470 х 2260 х 2300
Масса станка , кг 5900
