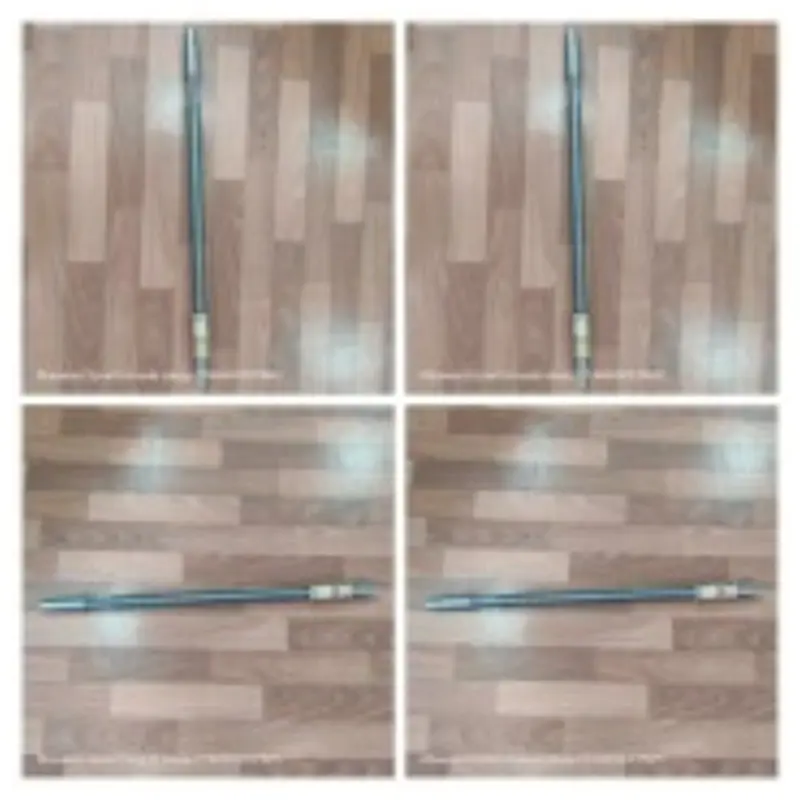

Конструкция и особенности винта поперечной подачи токарно-винторезного станка модели 16К40, 16Р40
Винты поперечной подачи являются важнейшими элементами механизмов подач современных токарно-винторезных станков моделей 16К40 и 16Р40. Данные механизмы обеспечивают точность перемещения режущего инструмента относительно заготовки при обработке деталей сложной формы.
Основные конструктивные элементы винта поперечной подачи

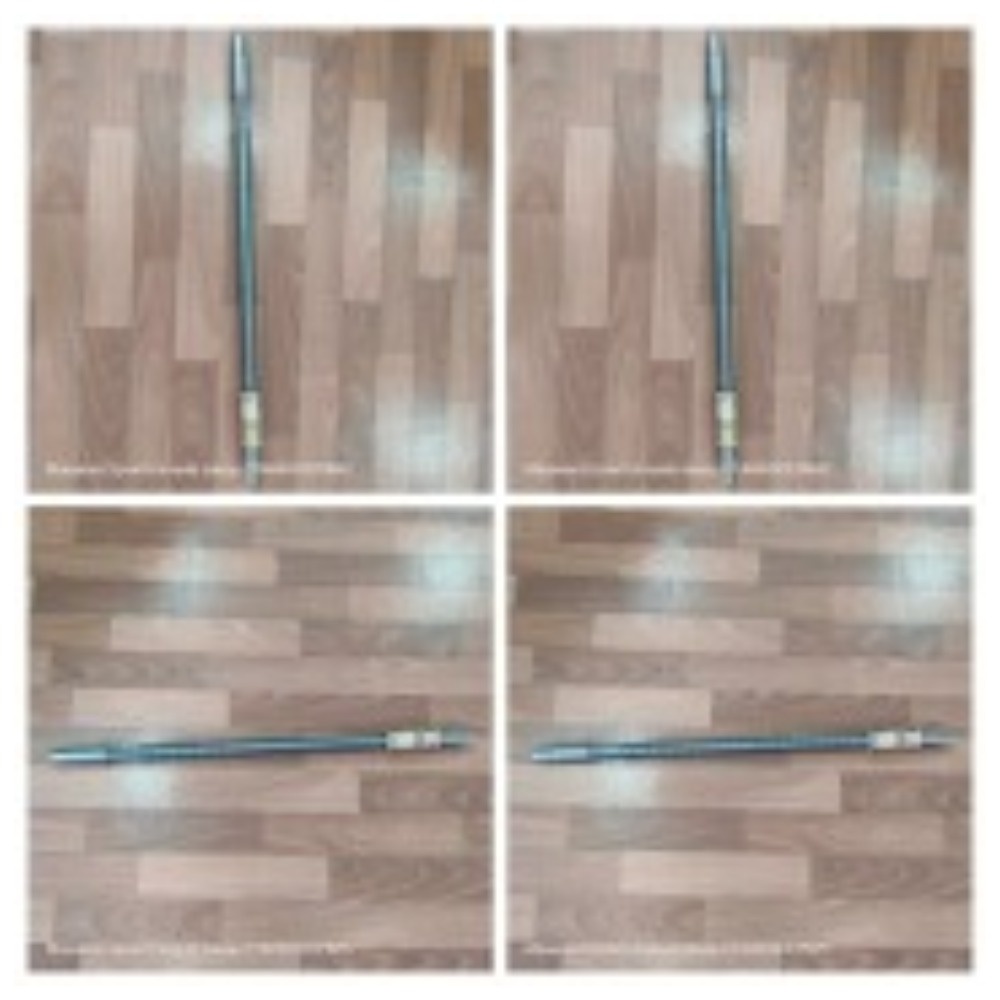

Основной частью механизма является винт, изготовленный из высокопрочной легированной стали. На поверхности винта нарезана трапецеидальная резьба с определенным шагом и углом профиля, обеспечивающая плавное перемещение суппорта по направляющим станины. Винтовая пара (винт-гайка) выполнена таким образом, чтобы минимизировать люфт и обеспечить необходимую жесткость конструкции.
Кроме самого винта механизм включает в себя две бронзовые или латунные гайки, выполняющие функцию передачи движения от привода через винтовую пару к исполнительному механизму – поперечным салазкам. Гайки могут быть регулируемыми, что позволяет компенсировать износ резьбы за счет поджатия гаек друг к другу.
На концах винта предусмотрены подшипниковые опоры с предварительным натягом, компенсирующим возможные осевые смещения винта во время работы. Для предотвращения попадания загрязнений внутрь винтовой пары предусмотрена система уплотнений.
Принцип действия винта поперечной подачи
Принцип действия заключается в преобразовании вращательного движения приводного электродвигателя в поступательное движение исполнительного органа – поперечных салазок. Привод осуществляется либо непосредственно от двигателя через зубчатые колеса, либо посредством червячной передачи.
При включении соответствующего режима подачи двигатель начинает вращать винт, вследствие чего перемещается одна из гаек вдоль оси винта. Поскольку гайки жестко связаны с поперечными салазками, они начинают перемещаться вместе с ними. Скорость и направление подачи регулируются изменением частоты вращения двигателя и направления вращения соответственно.
Особенности производства и эксплуатации
Изготовление винта поперечной подачи представляет собой сложный технологический процесс, включающий термическую обработку материала, предварительную обработку заготовок, чистовую обточку, нарезание резьбы, шлифование и полирование поверхностей.
Эксплуатация винта требует соблюдения определенных правил ухода и обслуживания. Необходимо регулярно проводить осмотр состояния винтовой пары, проверять наличие смазки и отсутствие посторонних предметов между поверхностями трения. Также следует контролировать степень износа резьбовых соединений и своевременно производить регулировку натяжения гаек.
Таким образом, правильно подобранная конструкция и высококачественное исполнение винта поперечной подачи позволяют существенно повысить производительность и качество обработки изделий на токарно-винторезных станках моделей 16К40 и 16Р40 отечественного машиностроительного завода «СТАНКОСЕРВИС».
