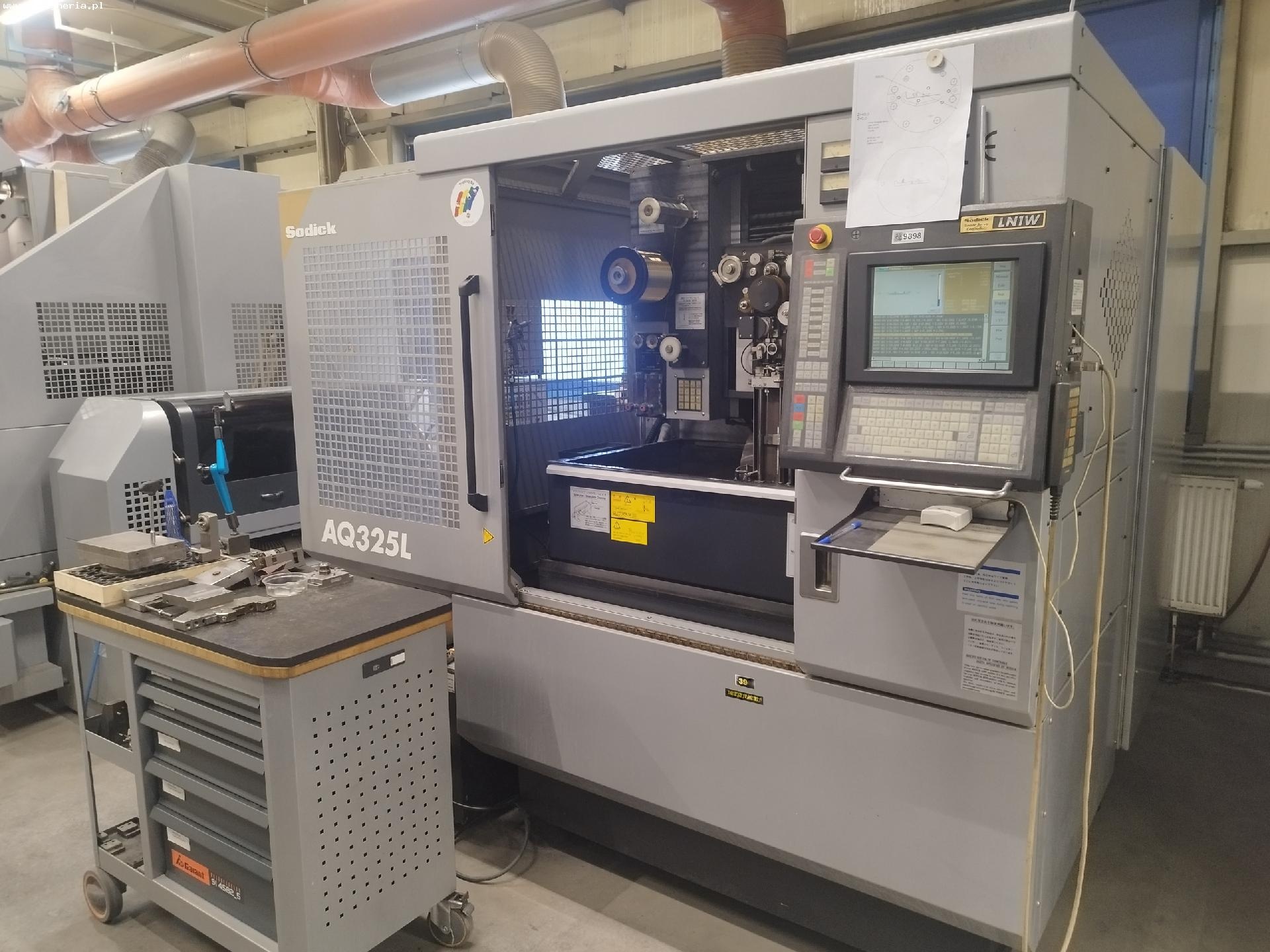

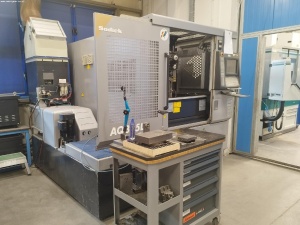

Электроэрозионный станок SODICK AQ325L

Электроэрозионный станок SODICK AQ325L был создан в 2002 году в Японии компанией Sodick Co., Ltd.

Технические характеристики электроэрозионного станка SODICK AQ325L

Общие данные

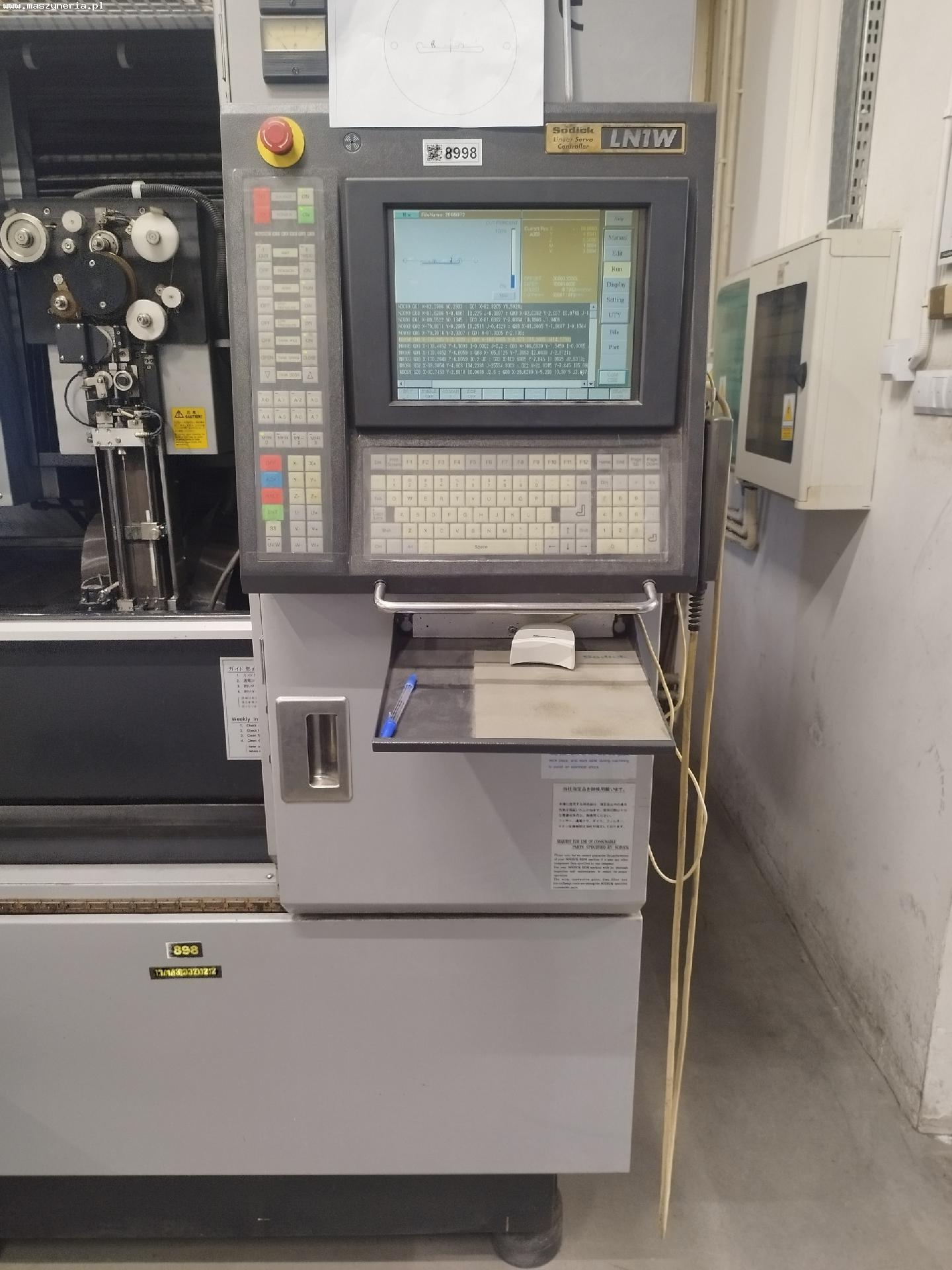

• контроллер: SODICK LN1W
• количество осей: 5 (X,Y,Z,U,V)
• подача по оси X/Y/Z: 350/250/220 мм
• подача по оси U/V: 80/80 мм

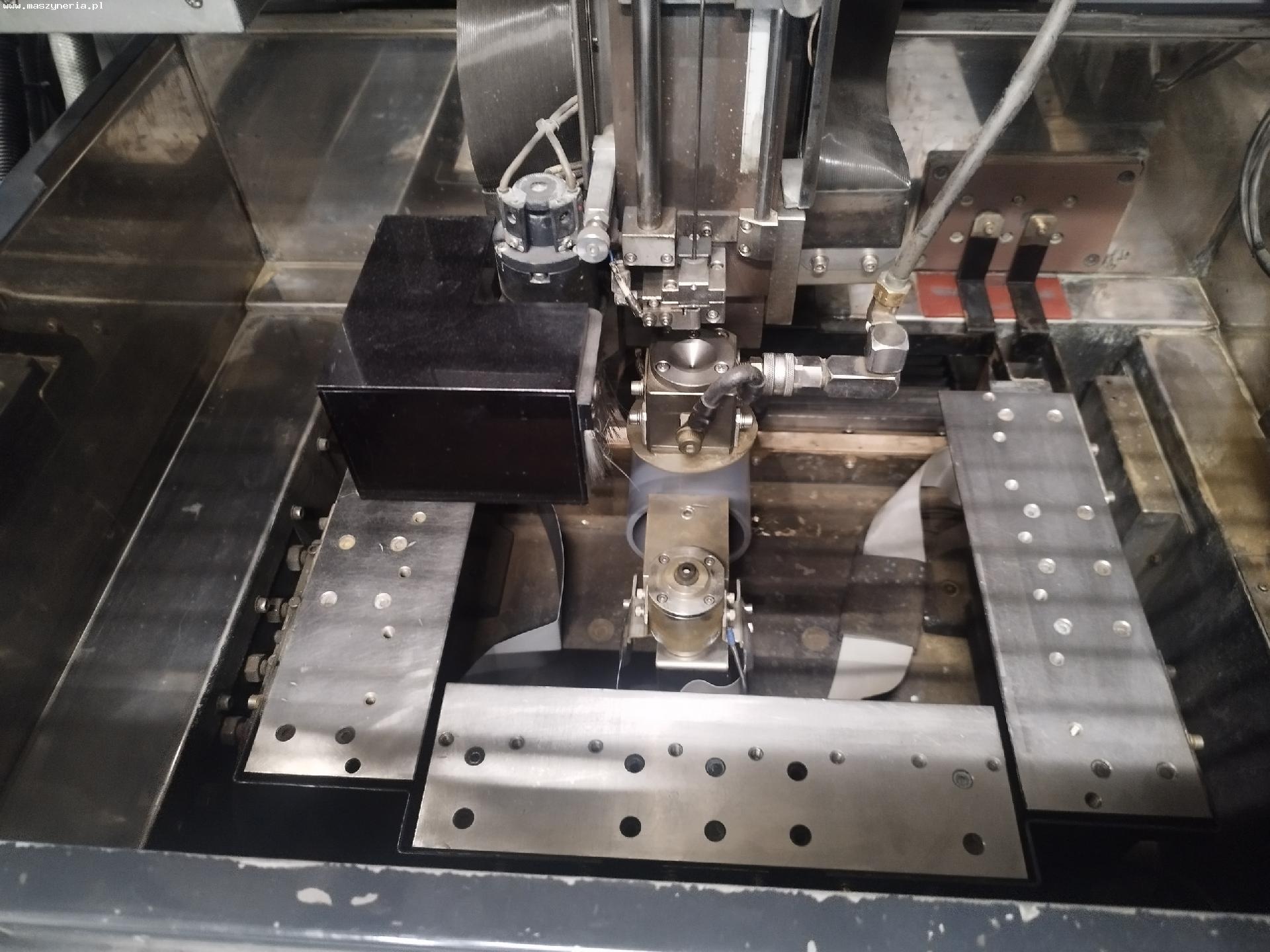

• размеры рабочего стола (Д х Ш): 600 x 400 мм
• внутренние размеры рабочего бака (Д х Ш): 895 x 650 мм
• максимальный вес заготовки (без погружения): 450 кг
• максимальный вес заготовки (погруженной): 300 кг
• максимальная высота заготовки (без погружения): 220 мм
• максимальная высота заготовки (погруженная): 200 мм
• угол резания: 20°/80 мм
• максимальный диаметр проволоки: 0,30 мм
• минимальный диаметр проволоки: 0,15 мм
• максимальная скорость проволоки: 250 мм/с
• максимальный вес катушки с проволокой: 6 кг
• натяжение проволоки: 300-2300 G
• расстояние от пола до поверхности рабочего стола: 965 мм
• размеры (Д х Ш х В): 1650 х 1900 х 2040 мм
• вес станка SODICK AQ 325L: 2800 кг

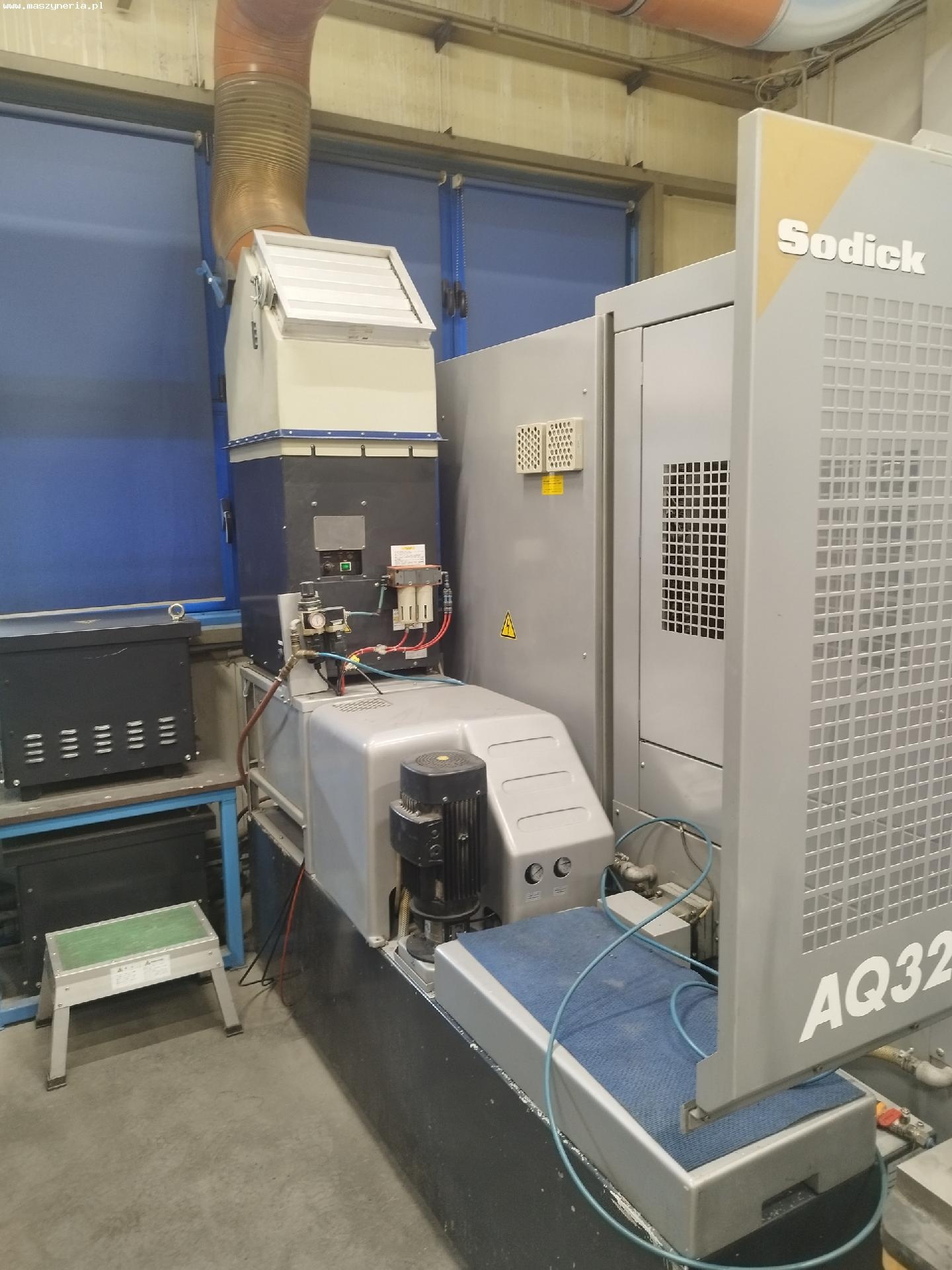

Диэлектрический бак

• ёмкость: 530 л
• деионизатор: 10 l
• внешние размеры (Д х Ш х В): 550 х 2200 х 1770 мм
• вес пустого бака: 230 кг

система фильтрации

• сменные бумажные фильтры (2 шт.)
• расположение / позиционирование по чертежу
• габаритные размеры (Д х Ш): 3000 x 3500 мм
• электропитание: AC 3x 220 В; 50/60 Гц
