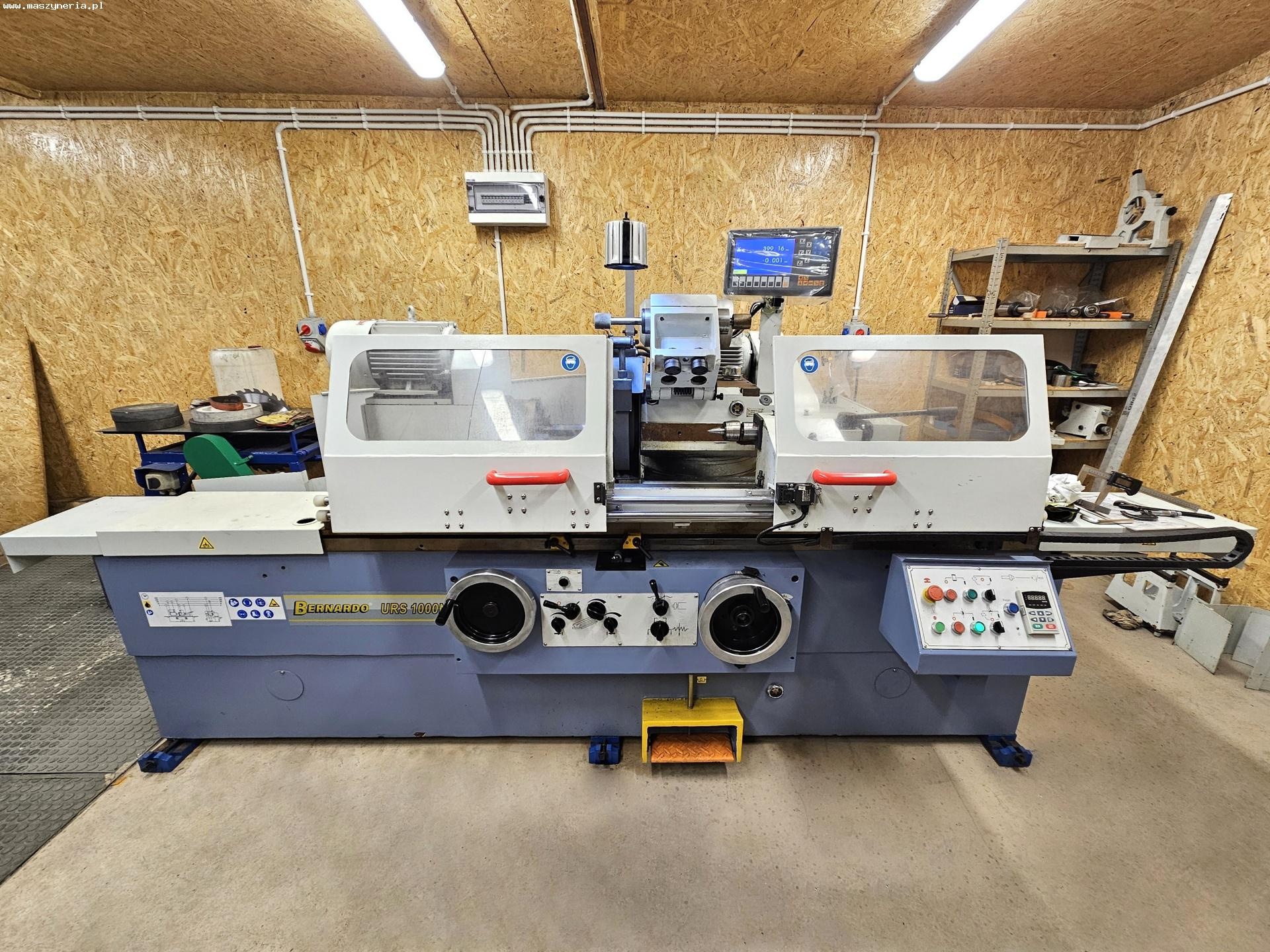

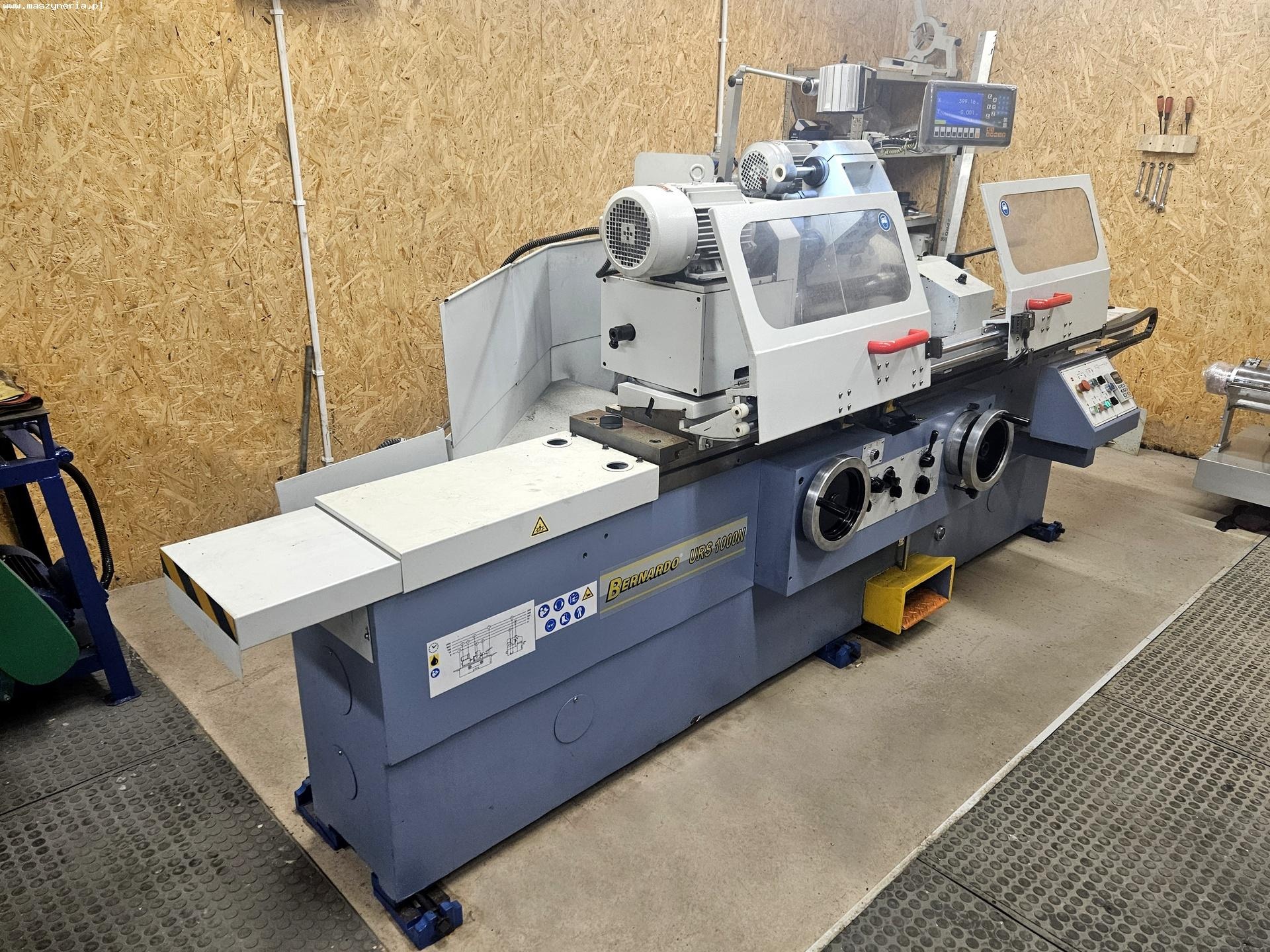

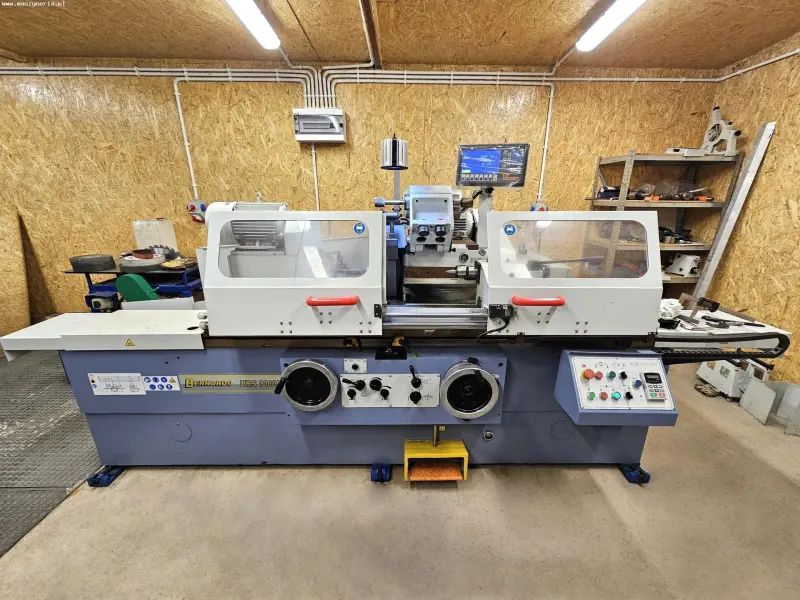

Универсальный шлифовальный станок BERNARDO URS 1000 N

Универсальный шлифовальный станок BERNARDO URS 1000 N был изготовлен в 2021 году в Австрии компанией PWA Handelsgesellschaft m.b.H.

Технические характеристики круглошлифовального станка BERNARDO URS 1000 N

Общие данные

• максимальная величина наружного диаметра обрабатываемой детали: 320 мм
• минимальный внешний диаметр заготовки: 8 мм
• максимальный внутренний диаметр шлифования (с люнет неподвижный): 100 мм
• минимальный внутренний диаметр шлифования (с люнет неподвижный): 35 мм
• максимальный внутренний диаметр шлифования (без люнет неподвижный): 100 мм
• минимальный внутренний диаметр шлифования (без люнет неподвижный): 30 мм
• максимальная глубина внутреннего шлифования: 125 мм
• расстояние между центрами (максимальная длина шлифования): 1000 мм
• высота центров: 180 мм
• максимальный вес заготовки: 150 кг
• продольный ход рабочего стола: 1000 мм
• быстрое перемещение (гидравлическое): 50 мм/мин
• скорость подачи рабочего стола: 0,1-4 м/мин
• диапазон наклона рабочего стола: +3°/-7°

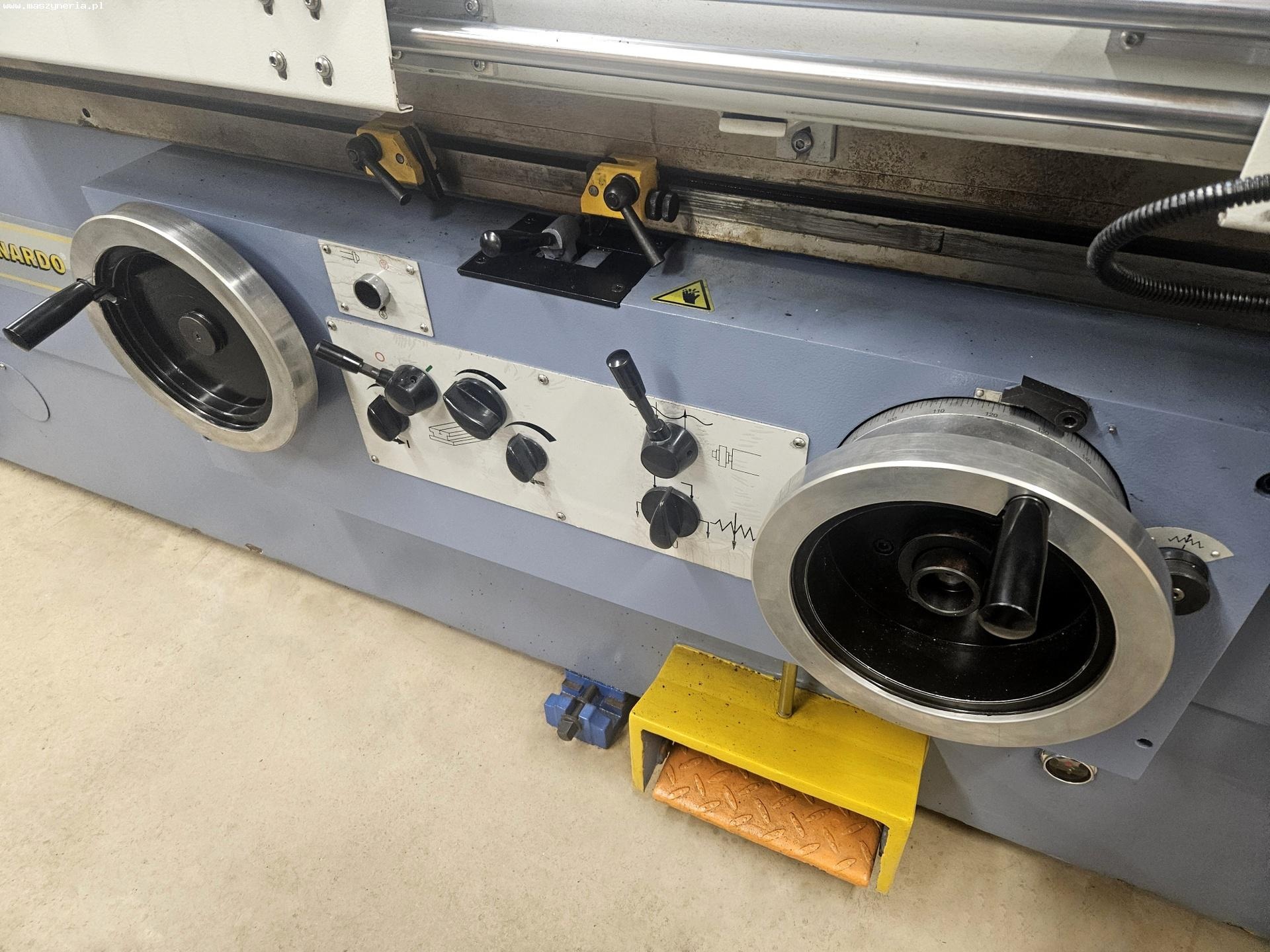

• перемещение рабочего стола вручную за один оборот маховика: 6 мм
• мощность: 9 кВт
• электропитание: 400 В; 50 Гц
• размеры (Д х Ш х В): 3700 х 1900 х 1500 мм
• вес машины BERNARDO URS 1000N: 3700 кг

Главный шпиндель

• максимальная скорость вращения: 220 об/мин
• минимальная скорость вращения: 25 об/мин
• регулировка скорости вращения: бесступенчатая
• диапазон наклона: 90°
• конусность: MK4
• мощность привода: 1,5 кВт

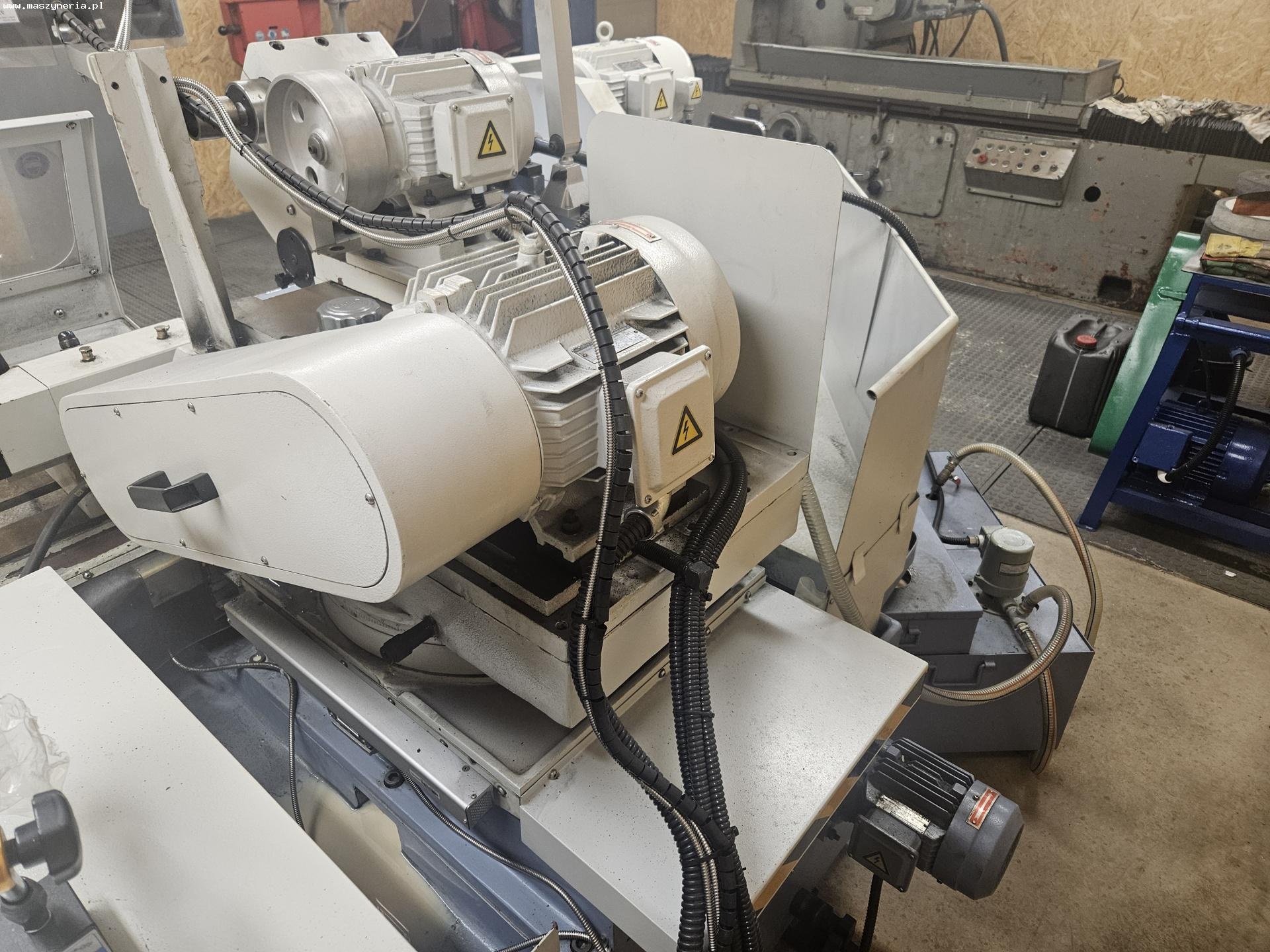

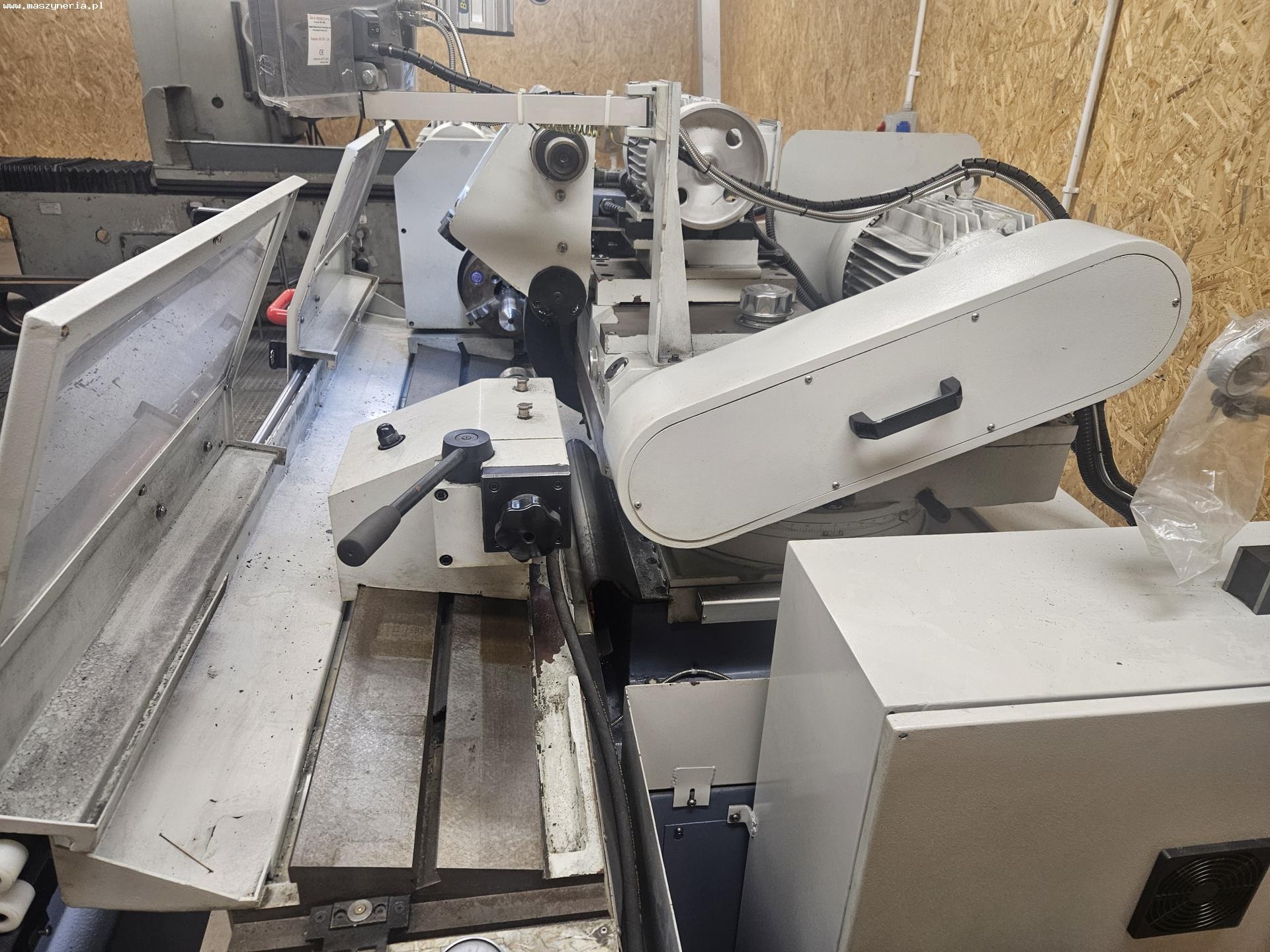

Шпиндель шлифовального круга

• максимальные размеры шлифовального круга (диаметр х ширина х отверстие): 400 x 50 x 203 мм
• скорость вращения шпинделя шлифовального круга: 1670 об/мин
• скорость вращения шпинделя шлифовального круга для внутреннего шлифования: 10000 об/мин
• диапазон наклона рабочей головки: ± 30°
• ход шлифовальной головки: 180 мм
• деление шкалы: 0,0025 мм
• мощность привода шпинделя шлифовального круга: 5,5 кВт
• мощность привода шпинделя шлифовального круга для внутреннего шлифования: 1,1 кВт

Гидравлическая задняя бабка

• удлинение втулки задней бабки: 30 мм
• конусность: MK4

Оснащение внутришлифовального станка BERNARDO

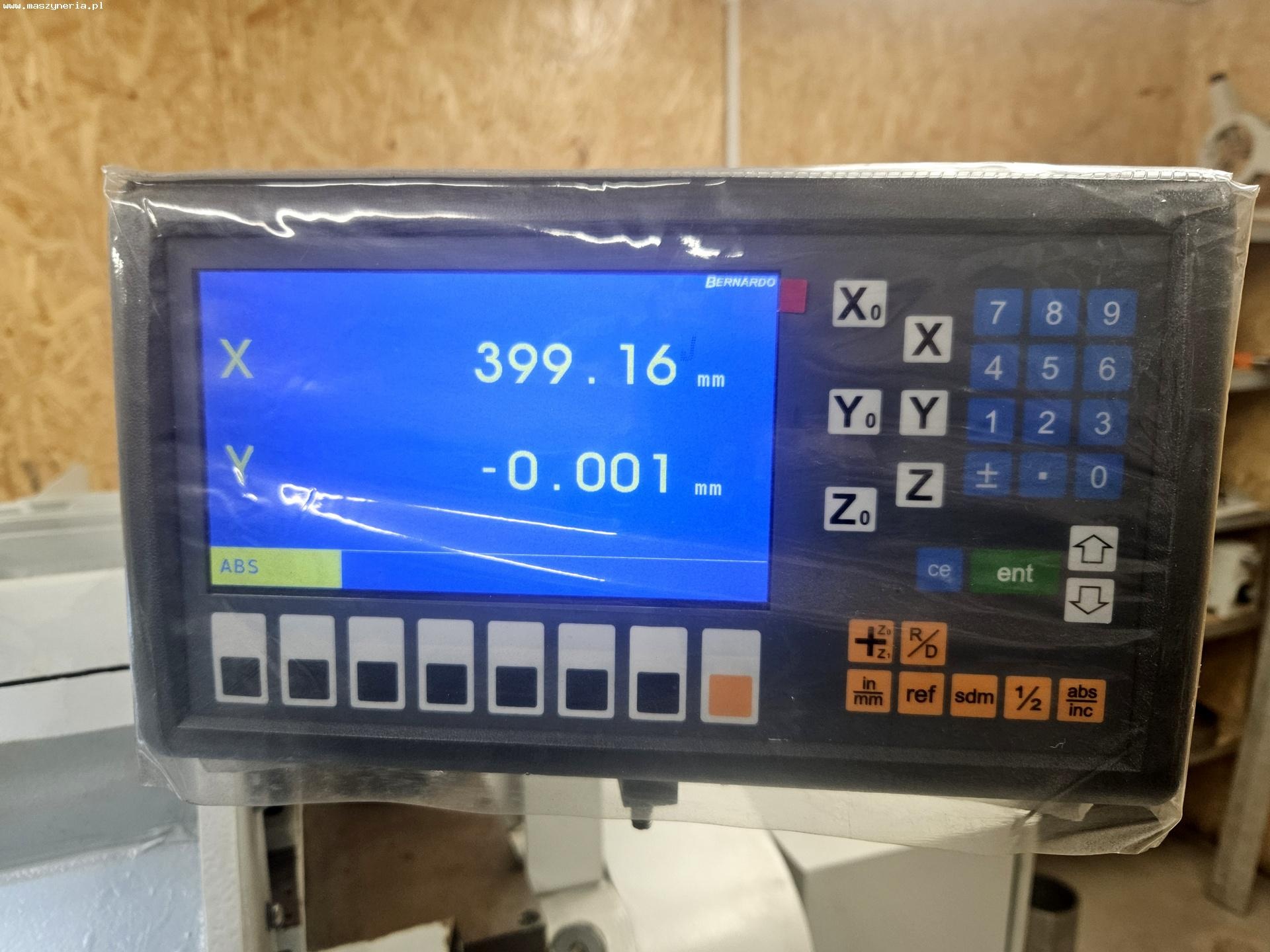

• устройство цифровой индикации
• гидравлическая задняя бабка

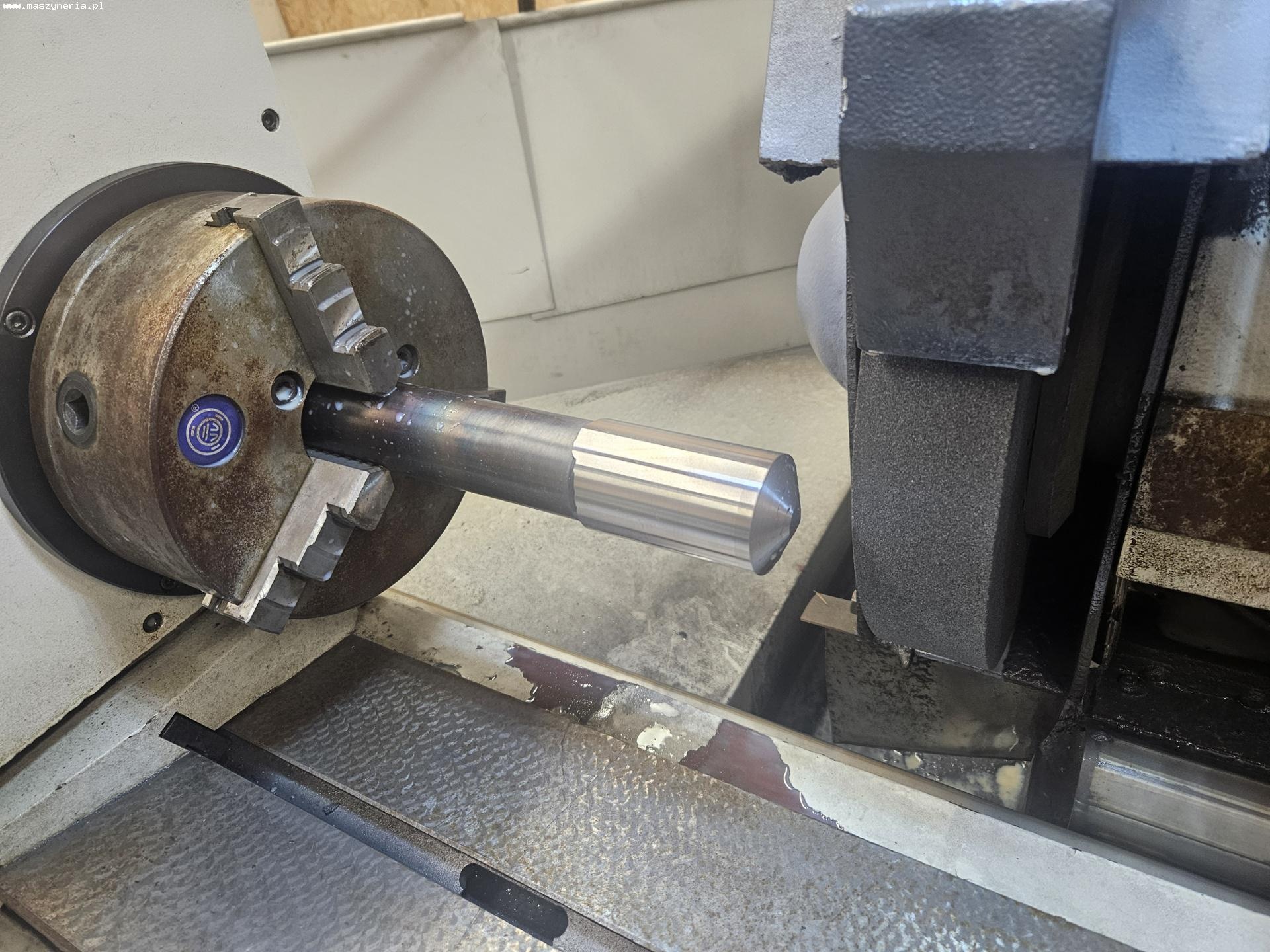

• 3-кулачковый патрон fi 200 мм
• устройство для внутреннего шлифования
• устройство для правки шлифовальных кругов
• балансировочный стенд для шлифовальных кругов
• измерительная плита
• люнет неподвижный
• система охлаждения
• галогенная лампа
• крышки рабочей зоны

(Приведенные технические параметры могут незначительно отличаться от реальности. Требуется сверка с реальными возможностями предлагаемой машины.)
