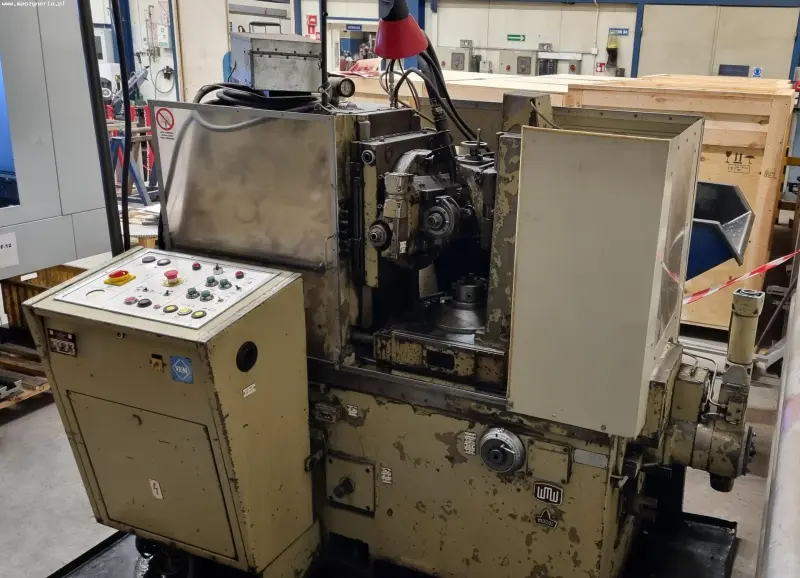

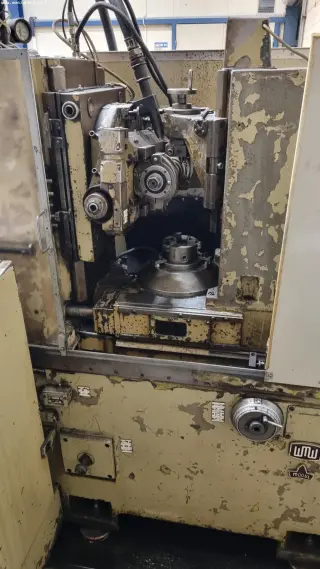

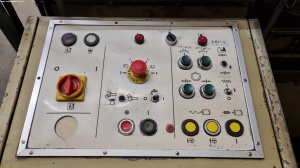

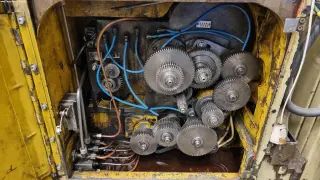

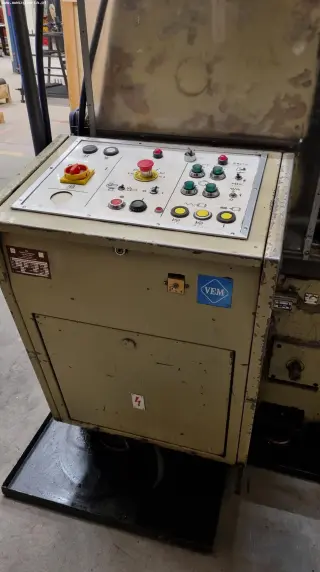

Зубофрезерный станок WMW MODUL ZFWZ 160/3

Зубофрезерный станок WMW MODUL ZFWZ 160/3 был построен в 1971 году в ГДР компанией VEB Werkzeugmaschinenkombinat “7. Oktober” Berlin.

Технические характеристики зубофрезерного станка WMW MODUL ZFWZ 160/3

Общие данные

1. максимальный наружный диаметр цилиндрических и червячных колес с контрдержателем: 160 мм
2. максимальный внешний диаметр цилиндрических и червячных колес без контрдержателя: 160 мм
3. максимальный модуль: 3 мм
4. диаметр направляющей втулки в контрдержателе: 60 мм
5. диаметр направляющей втулки для оправки: 32 мм
6. диаметр направляющей втулки к фрезерной оправке: 22,27,32 мм
7. привод: ремень с внутренними зубьями TGL 13310 46x13x1250 мм
8. двигатель главного привода: 2,2/3 кВт, 3×220/380 В, 1410/2820 об/мин
9. гидромотор: 1,1 кВт, 220/380 В, 1410 об/мин
10. двигатель охлаждающей жидкости: 0,4 кВт, 220/380 В, 2820 об/мин
11. двигатель транспортера стружки: 0,18 кВт, 220/380 В, 2820 об/мин
12. двигатель быстрой траверсы: 2,2 кВт, 220/380 В, 2820 об/мин
13. общая потребляемая мощность: 8,2 кВт
14. электропитание: 380 В; 50 Гц
15. габариты (Д х Ш х В): 1900 х 1400 х 1700 мм
16. вес станка WMW VEB MODUL ZFWZ 160/3: 3000 кг

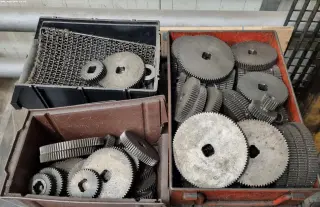

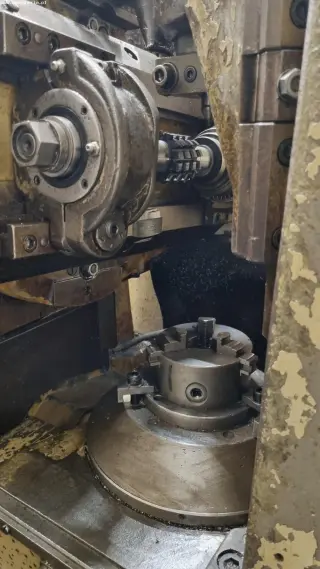

Фрезерный шпиндель

1. максимальный диаметр фрезы: 110 мм
2. максимальная ширина фрезы: 120 мм
3. скорость вращения фрезерного шпинделя: 100-420 об/мин
4. регулировка скорости вращения шпинделя: бесступенчатая
5. регулировка фрезерного шпинделя (вручную): 75 мм
6. регулировка фрезерного шпинделя (автоматическая): 75 мм
7. конус фрезерной оправки: Morse 4
8. расстояние между фрезерным шпинделем и зажимным шпинделем (с контрдержателем): 20-170 мм
9. расстояние между фрезерным шпинделем и зажимным шпинделем (без контрдержателя): 20-170 мм
10. поворот фрезерной каретки: 210° (подача в 1-2 направлениях)
11. скорость подачи фрезерной каретки: 0,5-4 мм/об

Рабочий стол

1. зажимная поверхность: ⌀ 210 мм
2. центрирование: ⌀ 110 мм
3. глубина: 290 мм
4. конусность: Morse 4
5. Т-образные пазы: 3 резьбовых отверстия M12 DIN
6. максимальное расстояние от центра зажимного стола до контрдержателя: 102 мм
7. максимальное расстояние от центра зажимного стола до центра фрезерного шпинделя: 170 мм
