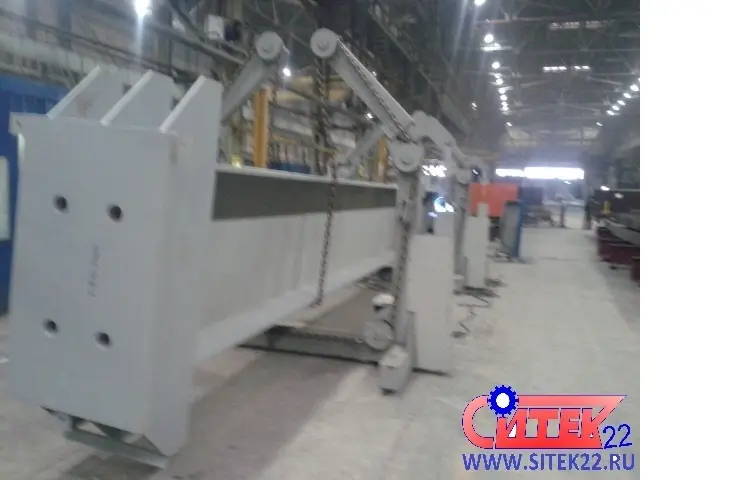

Кантователь сборно-сварочный КЦР-8 предназначен для установки деталей прямоугольной, квадратной или круглой формы в поперечном сечении (например балки, трубы, колонны, металлоконструкции и т. д. в положение, удобное для выполнения сварочных, сборочных и других работ, требующих ее поворота вокруг горизонтальной оси на любой угол.
Применение круглозвенной («якорной») цепи в кантователях производства ООО «СИТЕК22» обеспечивают большую надежность в отличие от других производителей где применяются пластинчатые цепи. Круглозвенная цепь обладает большой гибкостью, т. е. может изгибаться во всех плоскостях, пластинчатая цепь изгибается в одной плоскости, что может привести к её поломке, например при небрежной погрузке кантуемой детали краном в кантователь. Круглозвенная цепь не требует обслуживания (смазки) на весь период эксплуатации кантователя в отличие от пластинчатых цепей требующих периодической смазки шарниров для долговременной работы. Круглозвенная цепь устойчива к механическим повреждениям (удары острыми поверхностями), устойчива к повышенным температурам (сварочные работы в непосредственной близости).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| № п.п. | Наименование показателя | Модель |
| КЦР-8 | (цепной) |
| 1. | Габаритные размеры кантуемых изделий, мм.: | |
| Квадратных, со стороной | 1130 |
| Диаметр цилиндрических деталей | 1600 |
| Длина | 2000-15000 |
| 2. | Грузоподъемность (max), кг | 8000 |
| 3. | Частота вращения (для колонны 500х500мм), об/мин | 0,7 |
| 4. | Тип вращательного устройства | Круглозвенная цепь |
| 5. | Питающая сеть (50 Гц),В | 3х380 |
| 6. | Габаритные размеры одной рамы кантователя, мм.: | |
| Длина | 1110 |
| Ширина | 3000 |
| Высота | 3100 |
| 7. | Масса двух рам кантователя, кг | 2000 |
| По запросу заказчика грузоподъемность и габариты кантователя корректируються под раз-р кантуемого изделия.. |
