Комплектная линия розлива газ. и негаз. воды 6000 бут/час в ПЭТ 1,5л, 8000 бут/час 075л

1. Линия выдува

Выдувная машина 8-гнездовая модели SF 12/8E

год производства 2003

comm.6497

контрольная система BECKHOFF C6140

для производства бутылок из ПЭТа, в комплекте:

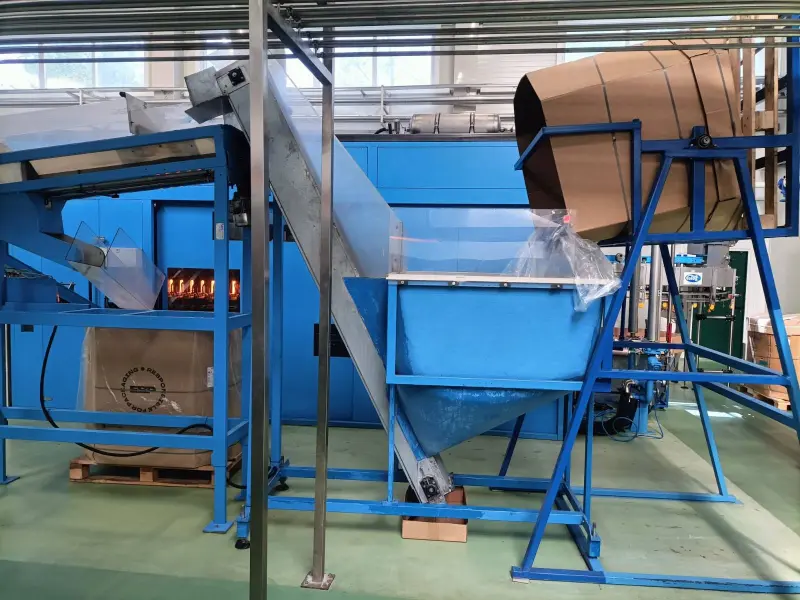

-Автоматическая система подачи преформ из бункера;

-Автоматическая система ориентирования и введения преформ в транспортировочную систему машины;

-Транспортная система фиксированного прерывистого шага и времени цикла, устанавливаемого с панели управления;

-Система нагрева преформ, в составе ламп инфракрасного облучения в нескольких горизонтальных линиях, охватывающих преформу по всей длине;

-Пост вытягивания и выдувания, на котором механическое пневматическое устройство осуществляет вертикальное вытягивание и одновременно сжатым воздухом двухстадийное выдувание с различными значениями давления;

-Устройство выгрузки выдутой ёмкости с транспортной системы выдувной машины;

-Система смазки, автоматически управляемая с панели управления заданными циклами;

-Электронная панель управления на базе программируемого логического контроллера;

-Система рекуперации воздуха ARS;

-шумопоглощающая кабина;

-8-гнездовая пресс-форма выдува для ПЭТ-бутылки 1,5л (газ.)

дополнительная пресс-форма 1,5л (негаз);

дополнительная пресс-форма 0,75л(газ.)

дополнительная пресс-форма 0,75л(негаз);

Пресс-формы выдувания

Кол-во гнёзд выдувания8

Кол-во пресс-форм выдувания 1

Общее кол-во гнёзд8

Мin размер тары ф50 H170

Max размер тары ф130 Н330

Общие характеристики

Размер дл. х шир. х выс. м 6,1х2,5х3,0

Чистый вес машины кг 11500

Вес загрузчика преформ кг 800

Загрузка гидромасла в станции дм³ 250

Общий вес машины в раб. режиме кг 12550

Электрическая энергия

Напряжение 3F+N+G В 400(+5/-8%)

Частота Гц 50 (±2%)

Мощность для мех. движения квт 38

Мощность для нагрева квт 128

Общая установленная мощность квт 166

Средняя поглощённая мощность квт 85

Сжатый воздух для движения

Давление воздуха Бар 8

Расход воздуха для движения Нм³/час 40

Расход воздуха для выравнивателя бутылок Нм³/час 35

Сжатый воздух для выдувания

Давление бар 40

Расход воздуха для бут. 1,5л Нм³/час 517-690

Расход воздуха для бут. 0,75л Нм³/час 270-360

Охлаждение пресс-форм

Тепловая мощность квт 14,4

Температура воды на входе С⁰ 10-12

Дельта температуры на входе-выходе С⁰ 2,5

Расход воды охлаждения м³/час 5,0

Давление на входе бар 4,5

Охлаждение гидродинамической станции

Тепловая мощность квт 13,1

Температура воды на входе С⁰ 10-28

Дельта температуры на входе-выходе С⁰ 5

Расход воды охлаждения м³/час 2,25

Давление на входе бар 4,5

Печи нагрева преформ

Тепловая мощность квт 11,6

Темп. воды на входе С⁰ 10-12

Дельта температуры на входе-выходе С⁰ 3

Расход воды охлаждения м³/час 3,3

Давление на входе бар 4,5

Производительность

Номинальная 9000 бут/час х 0,75л

КПД машины 95%

Воздушный компрессор «SIAD» Tempo 950

Год производства 2003г

Номер машины № K10649/10A

Давление воздуха Бар 40

Производительность м³/ч 950

Холодильная установка MTA RVD 250/C

Установленная мощность 220 кВт

Чиллер для выдувной машины COREMA PC/AP 60ECS/2-2

Год производства 2003

Серийный номер 28022

2Линия розлива и упаковки

Пневматические воздушные транспортёры между выдувной машиной и униблоком розлива

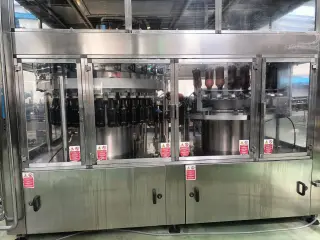

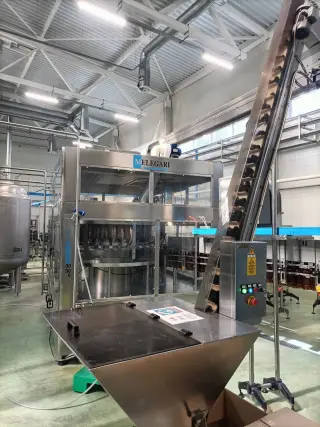

Автоматический триблок ополаскиватель/розлив/ укупорка MELEGARI ISOJET 30.30.6 TV

год производства 2003

серийный номер №03089

контрольная система Siemens S7-300.

в составе:

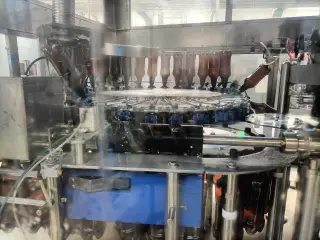

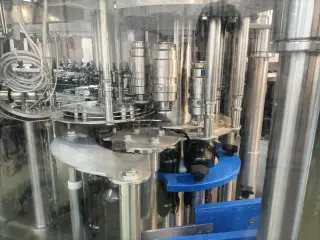

Автоматический ротационный ополаскиватель на 30 захватов, ротационный автомат изобарического розлива на 30 клапанов, автоматический укупорочный автомат на 6 головок. В комплекте с защитными ограждениями, электронным/электрическим контролем по нормам ЕЭС, регулировкой скорости обработки бутылок, оснасткой.

Скорость 6550 бут/час для 1,5л газ. воды.

Скорость 8500 бут/час для 0,75л для спокойной воды.

Комплект сменной оснастки для круглой бутылки 0,75л

Комплект сменной оснастки для квадратных бутылок 0,75л и 1,5л

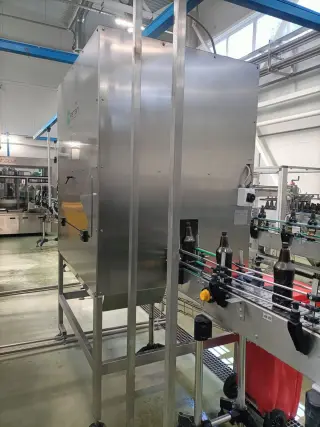

Загрузчик пробок

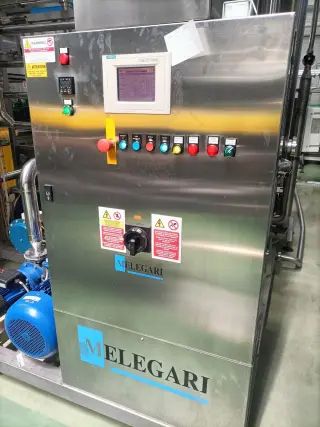

Миксер MIXJET 120

год производства 2006

Номер машины №06002

контрольная система Siemens S7-300

Пастеризатор L.R.E. Impianti

Год производства 2023

Производительность 5000 л/ч

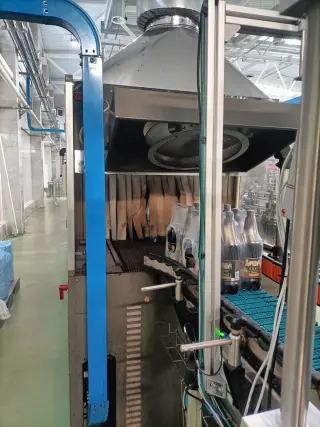

ТУННЕЛЬ ДЛЯ СУШКИ ТАРЫ

Модель T.S. 1,2x1,5

Серийный номер 177.19

Год выпуска 2019

Общая макс. высота = 2600 мм

Макс.длина = 1516 мм

Макс.ширина = 1266 мм

Вес машины без снаряжения = 550 кг

Электроэнергия = 380V 50Hz

Установленная мощность = 2,2 кВ

Ротационная этикетировочная машина с рулонной подачей L1400681 - L722/9T RF SR S1/E1

год производства 2014

количество дисков подставки 9

количество ножей 2

емкость для нанесения этикетки

Ø • Мин. 60 мм• Макс. 120 мм

Н• Мин. 150 мм± 2,5• Макс. 370 мм

материал• Стекло• Пластмасса• Картон

длина этикетки• Мин. 200 мм от 0 до +0,5%• Макс. 400 мм

высота этикетки• Мин. 30 мм ± 0,5• Макс. 180 мм

минимальная высота наклеивания этикетки от низа емкости 13 мм

максимальная высота наклеивания от низа емкости 293 мм

Ø бобины 600 мм

Ø внутренней сердцевины 152 мм от 0 до +2,5%

материал• Пластик• Бумага

электрические данные

напряжение питания 380 В 3P + N + T 50 Hz

управление 24 В пос.т.

номинальный ток потребления 18 А

воздух

давление• мин. 5,5 бар / 0,55 мПа• макс. 7 бар / 0,7 мПа

расход 200 Н л/мин.

производительность 12 000 бут/час

вес 4 500 кг

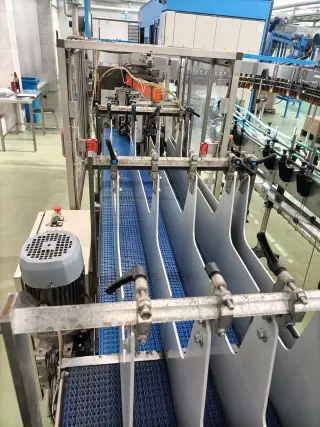

Ленточные транспортеры для полных бутылок.

Шкаф автоматизации, контрольная система Siemens S7-300

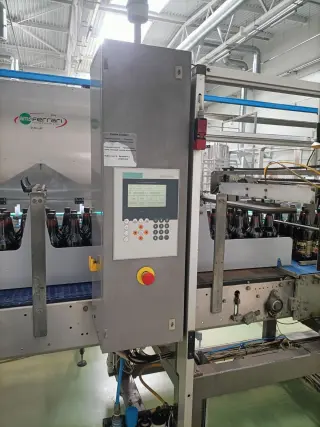

Автоматическая термоусадочная машина DIMAC STAR 30P

Год производства 2003г

Номер машины №1426

контрольная система B&R 2003.

Установленная мощность 51 кВ

Транспортная система для готовых упаковок

Автоматический палетизатор упаковок UNI 600

год производства 2003

Номер машины №375003

контрольная система Siemens S7-300.

в комплекте с программой, магазином поддонов, с автоматической системой депалетирования, подачей прокладок между слоями, регулируемой скоростью. Защитные ограждения по нормам ЕЭС.

Макс. производительность:2000упаковок в час.

Установленная мощность = 21 кВ

Конвейер подачи поддонов между палетизатором и элеватором паллет, с дополнительными ограждениями по нормам ЕЭС

Автоматический элеватор паллет с четырьмя колонами

Обмотчик палет MYTHO/A

Год производства 2023 г.

Главный электрический шкаф
