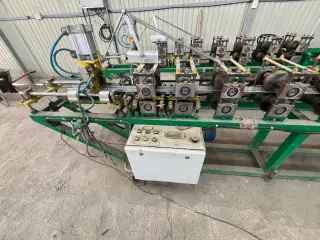

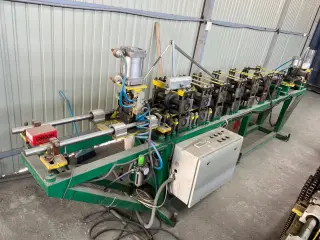

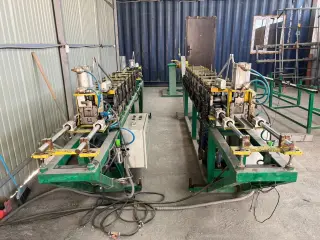

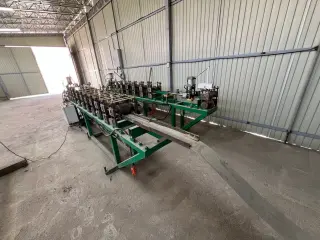

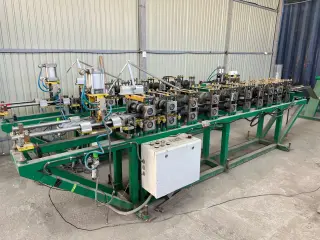

DF4-35A

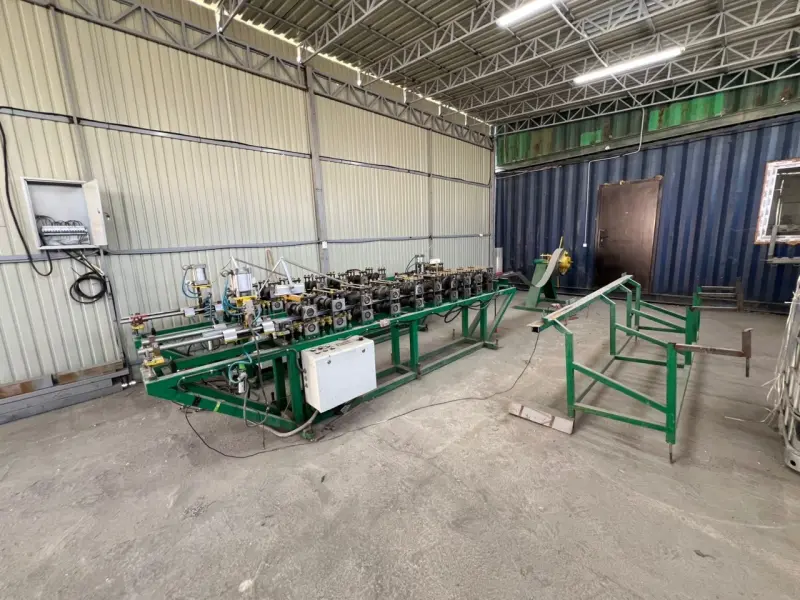

Прокатная линия для изготовления профилей (ПН/ПС для ГКЛ)

Назначение:

- Непрерывное формование из оцинкованной стальной ленты стоечного и направляющего профиля для систем сухого строительства, а также схожих С- и U-образных профилей.

Состав и узлы:

- Стан рамы на жесткой сварной базе.

- Последовательность формовочных клетей с калибровочными роликами.

- Узел подпрессовки/рифления (накатка ребер жесткости по центру полки).

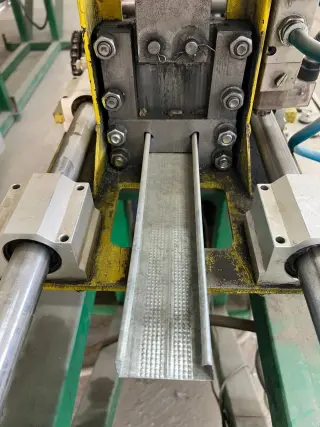

- Узел резки по мерной длине (пневмопривод).

- Подающие и направляющие столы.

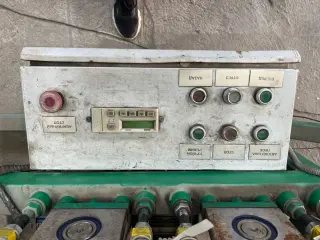

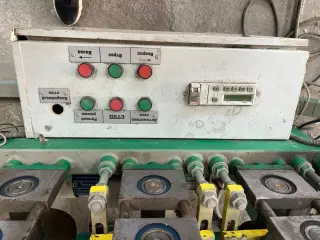

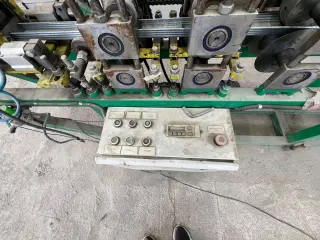

- Электрошкаф управления, панель оператора.

- Пневмосистема с регуляторами и фильтрами.

- Роликовые направляющие, цепные приводы межклетевых передач.

Возможности:

- Формование профилей типа U/C с отбортовкой кромок.

- Рифление/накатка для повышения жесткости профиля.

- Резка в размер на выходе без деформации кромок.

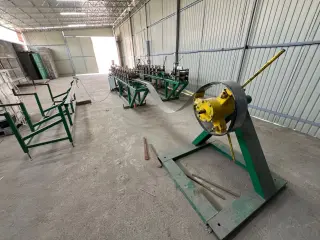

- Работа с оцинкованной сталью рулонной подачи.

Технические ориентиры (по конструкции станка на фото):

- Толщина заготовки: типично 0,4–0,8 мм (оцинкованная сталь).

- Ширина ленты под стандартные ПН/ПС 50/75/100 мм (переналадка калибров).

- Линейная скорость — промышленная серия (зависит от привода и калибра).

- Питание — электропривод стана + пневмопривод режущего узла.

Особенности:

- Длинная линия с большим числом клетей для аккуратной геометрии без пружинения.

- Жесткие опоры и направляющие обеспечивают стабильный размер полок и стенки.

- Рифленая дорожка по центру профиля сразу на линии — не требует отдельной операции.

- Удобный доступ к регулировкам роликов и направляющих.

- Возможность переналадки под разные типоразмеры профиля.
