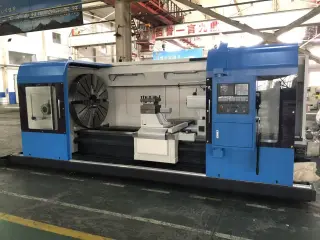

Токарный с ЧПУ Fanuc, CK61100Ех3000 мм

1.

2. Наибольший диаметр обработки над станиной: φ1040 мм.
3.

4.

5. Наибольший диаметр обработки над суппортом: φ650 мм.
6.

7.

8. Наибольшая длина обрабатываемой заготовки: 3000 мм.
9.

10.

11. Ширина направляющих станины: 755 мм.
12.

13.

14. Максимальная грузоподъёмность в центрах (между патроном и задней бабкой): 6 т.

II. Главный привод:

1.

2.

3. Внутренний диаметр переднего подшипника шпинделя: φ200 мм.
4.

5.

6. Диапазон частот вращения шпинделя: 5–300 об/мин.
7.

8.

9. Диаметр сквозного отверстия в шпинделе: φ130 мм.
10.

11.

12. Конусность внутреннего отверстия шпинделя: метрический конус 140#.
13.

14.

15. Мощность главного электродвигателя: 30 кВт.
16.

17.

18. Исполнение шпиндельной бабки: A215 (по нормали).

III. Привод подач:

1.

2.

3. Ход по оси X (поперечное перемещение суппорта): 520 мм.
4.

5.

6. Ход по оси Z (продольное перемещение суппорта): 2800 мм.
7.

8.

9. Скорость быстрого перемещения по оси X: 4 м/мин.
10.

11.

12. Скорость быстрого перемещения по оси Z: 4 м/мин.
13.

14.

15. Вертикальный четырёхпозиционный резцедержатель модели LDB4?157.
16.

17.

18. Сечение резца (высота × ширина): 40 мм×40 мм.

IV. Задняя бабка:

1.

2.

3. Диаметр пиноли задней бабки: φ160 мм.
4.

5.

6. Ход пиноли задней бабки: 300 мм.
7.

8.

9. Конус Морзе пиноли (конусность): метрический конус 80#.
