Технологический процесс изготовления деталей и отливок для шпиндельной бабки токарно-винторезного станка
Настоящий документ регламентирует ключевые этапы производственного цикла, связанного с изготовлением компонентов и последующей сборкой узла «шпиндельная бабка» для универсальных токарно-винторезных станков. Описанный технологический процесс является стандартным для предприятий тяжелого машиностроения.
1. Изготовление литых заготовок (корпусных элементов)

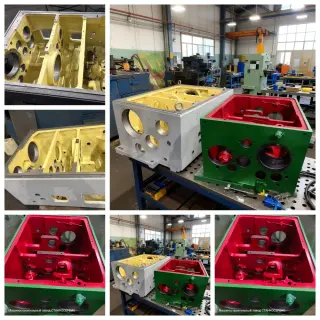

Первоначальным этапом производства является получение литых заготовок для основных корпусных деталей: передней бабки, фланцев и опорных элементов.
Проектирование модельной оснастки: На основе конструкторской документации (КД) разрабатываются и изготавливаются деревянные или композитные модели будущих отливок с учетом припусков на механическую обработку и усадку металла.
Изготовление литейных форм: Модельная оснастка используется для создания литейных форм в формовочной смеси (например, песчано-глинистой). Процесс включает уплотнение смеси, установку стержней для формирования внутренних полостей и литниковой системы.
Плавка и заливка металла: В плавильных агрегатах (индукционных или электродуговых печах) производится расплавление чугуна марки не ниже СЧ20 или специализированной конструкционной стали. Жидкий металл заливается в подготовленные формы. После кристаллизации и остывания осуществляется выбивка отливок из опок.
Очистка и термообработка: Отливки проходят стадию очистки от остатков формовочной смеси. Для снятия внутренних напряжений и улучшения обрабатываемости они подвергаются термической обработке — отжигу.
2. Механическая обработка корпусных деталей
Заготовки, полученные литьем, поступают в механические цеха для получения точных геометрических размеров и сопрягаемых поверхностей.
Черновая обработка: На станках различного типа (токарных, фрезерных, карусельных) выполняется черновое обтачивание, фрезерование плоскостей и сверление базовых отверстий. Цель этапа — снятие основного припуска и подготовка базы для последующих операций.
Получистовая и чистовая обработка: Производится чистовое растачивание главных отверстий под подшипники шпинделя, точное фрезерование привалочных плоскостей, а также нарезание сложных резьбовых соединений (внутренних и наружных).
Сверление и развертывание: Осуществляется сверление многочисленных крепежных, масляных и технологических отверстий с последующим их развертыванием до требуемых квалитетов точности (как правило, H7).
Контроль качества: Каждая обработанная деталь проходит многоступенчатый контроль с использованием измерительного инструмента (микрометров, нутромеров, координатно-измерительных машин) на соответствие требованиям КД.
3. Изготовление оригинальных деталей
Помимо корпусных элементов, шпиндельная бабка содержит большое количество оригинальных деталей, изготавливаемых из проката, поковок или штамповок.
Шпиндель: Изготавливается как одна из самых ответственных деталей. Заготовка проходит комплексную токарную, фрезерную и шлифовальную обработку всех рабочих шеек, канавок и резьб до достижения высокой точности и низкой шероховатости поверхности.
Валы и шестерни: Зубчатые колеса переднего блока передач нарезаются на зубофрезерных или зубодолбежных станках с последующей закалкой и шлифовкой зубьев. Валы обрабатываются по всему профилю.
Прочие компоненты: Изготавливаются детали механизма переключения скоростей (скользящие блоки, вилки), элементы системы смазки, крышки, кронштейны и крепежные изделия специального класса прочности.

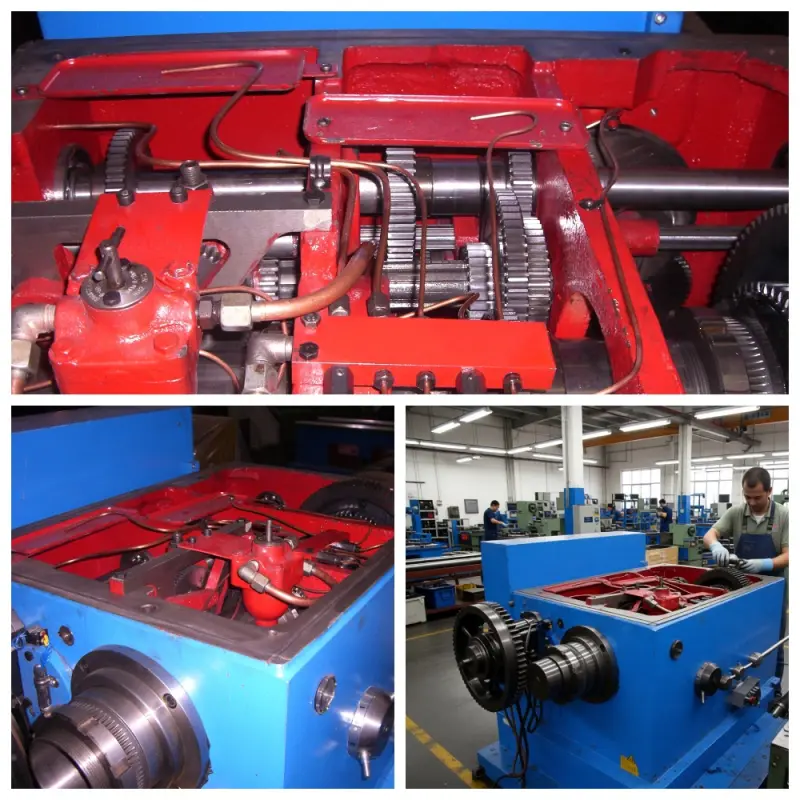

4. Сборочный процесс
Сборка шпиндельной бабки является финальным и наиболее ответственным этапом, который может выполняться как на отдельном стенде, так и непосредственно на станке.
Подготовка: Все комплектующие проходят входной контроль, очистку от консервационной смазки и промывку.
Монтаж шпинделя: Шпиндель устанавливается в предварительно собранные опоры (подшипниковые узлы). Монтаж осуществляется с помощью пресса со строгим соблюдением соосности. Подбор комплекта подшипников часто ведется по селективному методу для обеспечения требуемого натяга и преднатяга.
Узловая сборка: Собираются отдельные узлы: коробка скоростей, механизм перебора, фартук суппорта. Производится установка валов, блоков шестерен, муфт на шпонки или шлицы.
Общая сборка: Узлы монтируются в корпус шпиндельной бабки. Устанавливаются все валы, шестерни, подшипники, фиксирующие и стопорные элементы.
Регулировка: Выполняется регулировка зазоров в зацеплениях, осевого люфта шпинделя, четкости работы механизмов переключения. Монтируется система смазки, прокладываются маслопроводы.
Испытания: Собранный узел подвергается испытаниям на холостом ходу и под нагрузкой. Проверяется уровень шума, нагрев подшипниковых узлов, отсутствие утечек масла и работоспособность всех механизмов во всем диапазоне частот вращения.
По завершении испытаний собранная шпиндельная бабка консервируется
