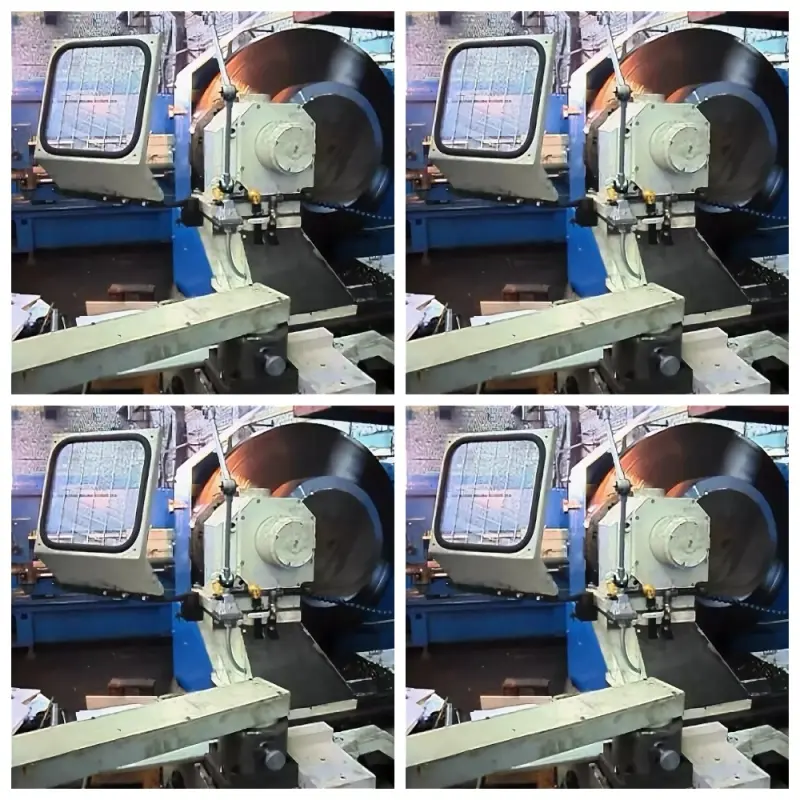

Методические рекомендации по токарной обработке крупногабаритных деталей типа «Фланец» на станке РТ117Ф3
Введение
Настоящий документ регламентирует технологический процесс механической обработки крупногабаритных корпусных деталей, классифицируемых как фланцы, с применением токарного обрабатывающего центра с числовым программным управлением (ЧПУ) модели РТ117Ф3. Соблюдение изложенных ниже процедур и рекомендаций является обязательным для обеспечения соответствия геометрических параметров детали требованиям конструкторской документации, поддержания паспортной точности оборудования и соблюдения техники безопасности.
1. Технологическая подготовка производства
1.1. Анализ конструкторской документации. Перед началом работ производится детальный анализ рабочего чертежа детали. Определяются ключевые технические требования: допуски на размеры, отклонения формы и расположения поверхностей (цилиндричность, соосность), параметры шероховатости (Ra). На основе анализа формируется план операций и последовательность переходов.
1.2. Разработка технологического процесса. Разрабатывается операционная карта, в которой фиксируется:
модель станка (РТ117Ф3);
перечень необходимых технологических баз;
последовательность выполнения черновых, получистовых и чистовых проходов;
номенклатура режущего инструмента и вспомогательной оснастки.
1.3. Выбор и установка заготовки. Заготовка устанавливается на станок с использованием штатного 4-кулачкового патрона или специального технологического приспособления (например, планшайбы). Особое внимание уделяется выверке заготовки. Необходимо обеспечить соосность оси вращения шпинделя с осью будущей детали. Для компенсации деформаций от усилий резания при необходимости применяются дополнительные опоры (люнеты).
1.4. Подбор режущего инструмента и оснастки. В зависимости от материала заготовки (сталь, чугун, цветные сплавы) и требуемой операции подбирается инструмент из твердого сплава или быстрорежущей стали. Инструмент устанавливается в револьверную головку станка. Применяется специализированная оснастка для работы с тяжелыми и габаритными деталями.
1.5. Назначение режимов резания. Параметры резания (скорость вращения шпинделя, подача, глубина резания) назначаются в соответствии с нормативами и маркой обрабатываемого материала. Для черновой обработки используются режимы, обеспечивающие максимальную производительность съема металла, для чистовой — точность и качество поверхности.
2. Программирование и верификация управляющей программы (УП)
2.1. Создание УП. Управляющая программа разрабатывается инженером-технологом-программистом в CAM-системе на основе созданной 3D-модели детали. В программе кодируются все перемещения рабочих органов станка, циклы обработки, смена инструмента и коррекция на его радиус/длину.
2.2. Симуляция обработки. Обязательным этапом является виртуальная симуляция процесса обработки в CAM-системе. Это позволяет выявить и устранить потенциальные ошибки, такие как столкновения инструмента с заготовкой, оснасткой или элементами станка, а также проверить корректность траекторий движения до загрузки УП на станок.
3. Наладка станка и пробный прогон
3.1. Установка заготовки и инструмента. Оператор производит физическую установку заготовки и инструмента согласно карте наладки.
3.2. Базирование и привязка системы координат. Производится точное базирование заготовки. С помощью контактных щупов (Renishaw или аналог) выполняется привязка "нулевой точки" детали к системе координат станка.
3.3. Измерение инструмента. Длина и радиус каждого инструмента измеряются с помощью встроенных измерительных систем и заносятся в таблицу корректоров.
3.4. Отладка УП. Первая обработка (как правило, на заготовке из менее ценного материала или на специально оставленном припуске) проводится в режиме покадрового исполнения (Single Block) или с уменьшенной рабочей подачей (Feed Rate Override). После первого прохода производятся замеры полученной геометрии. При выявлении отклонений вносятся коррекции в управляющую программу.
4. Процесс серийной обработки
После успешного завершения наладки и пробного прогона запускается серийное производство. Оператор осуществляет контроль за стабильностью процесса, периодически проверяя первые детали из партии на соответствие требованиям КД. По завершении цикла обработки деталь снимается со станка.
Заключение
Строгое следование вышеописанному алгоритму действий обеспечивает достижение требуемых показателей качества и производительности при работе на токарном центре РТ117Ф3. Комплексный подход, включающий тщательную подготовку, верификацию УП и контролируемый процесс наладки, является залогом эффективной и безаварийной эксплуатации высокотехнологичного оборудования
