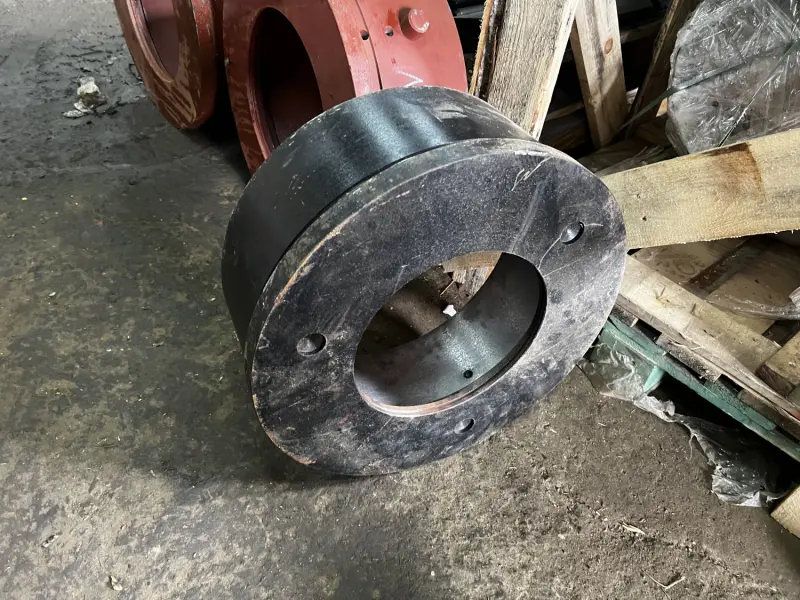

Стакан левый СМД-109 10490021000

Материал: сталь 40Х (высокопрочная легированная сталь) / сталь 35Л (в зависимости от производителя) [1][2].

Габаритные размеры:

длина — 517 мм;

ширина — 517 мм;

высота — 207 мм [1].

Масса: 116–126 кг (в зависимости от материала и технологии изготовления) [1][2].

Номер на чертеже: 42 [1].

Назначение и функции

служит опорой подшипника качения, обеспечивая его точное позиционирование;

соединяет раму дробилки с подвижной частью, удерживая её в заданном положении;

распределяет нагрузки при дроблении, минимизируя вибрации и перекосы;

защищает подшипник от механических повреждений и загрязнений.

Конструктивные особенности

изготовлена методом отливки с последующей механической обработкой на станках [2];

имеет специальные канавки для подачи смазки и охлаждения, что снижает температуру в зоне трения и увеличивает срок службы узла [1];

геометрия детали рассчитана для оптимального распределения нагрузок, что повышает надёжность и долговечность дробилки [1].

Область применения

щековые дробилки СМД‑109;

щековые дробилки СМД‑108А (совместимость подтверждена) [2].
