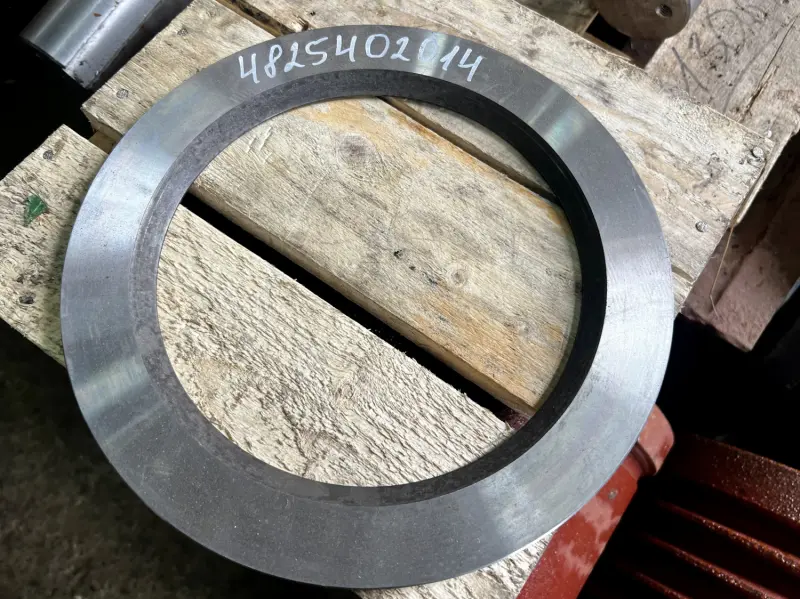

обеспечивает заданный рабочий зазор между подвижной и неподвижной щеками.
Область применения
Предназначено для щековых дробилок:
СМД‑109;
СМД‑109А (возможна совместимость — требуется проверка по документации).
Технические характеристики
Материал: сталь 45 (Ст45) по ГОСТ 1050–2013;
Твёрдость: HB 179–229 (после термообработки);
Диаметр наружный: 420 мм;
Диаметр внутренний: 360 мм;
Толщина: 40 мм;
Масса: ≈ 14,2 кг;
Покрытие: без покрытия (чистая механическая обработка).
Конструктивные особенности
Точная геометрия посадочных поверхностей — обеспечивает плотную посадку и минимизирует люфты;
Фаски и канавки для монтажа/демонтажа — упрощают сборку и разборку узла;
Радиусные переходы — снижают концентрацию напряжений и повышают усталостную прочность;
Допуски по ISO 286 (IT7–IT8) — гарантируют совместимость с сопряжёнными деталями.
