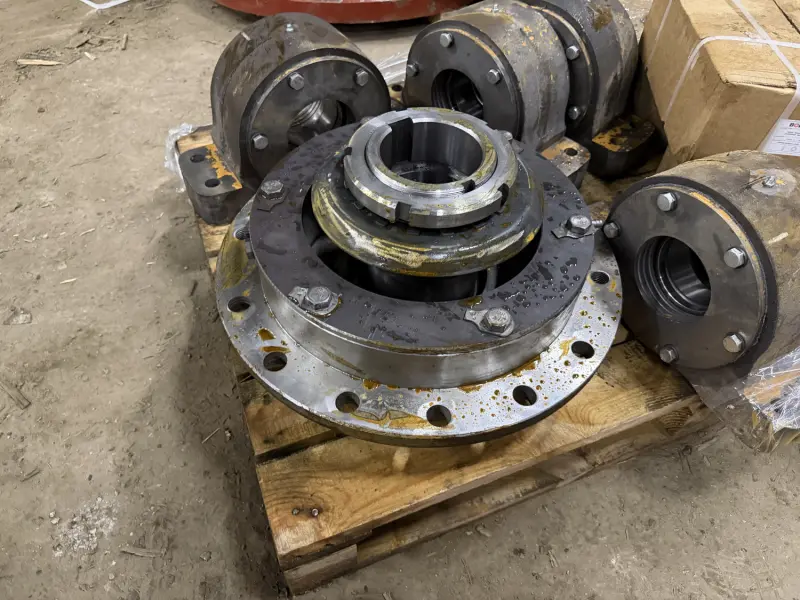

Узел подшипниковый ГИС-54 СБ (без подшипника)

Узел подшипниковый ГИС‑54 СБ (без подшипника)

Общее описание

Сборочная единица для инерционных грохотов ГИС‑54, предназначенная для монтажа и фиксации подшипникового узла на раме оборудования. Поставляется без подшипника — заказчик самостоятельно устанавливает требуемый подшипник в соответствии с эксплуатационными условиями и технической документацией.

Назначение

Обеспечение жёсткой опоры и центровки вращающихся валов грохота.

Передача радиальных и частично осевых нагрузок от вибровозбудителя на несущую конструкцию.

Снижение динамических воздействий на раму за счёт корректной установки подшипника.

Конструктивные особенности

Корпус из высокопрочного чугуна или литой стали (в зависимости от производителя) — устойчив к вибрациям и ударным нагрузкам.

Точные посадочные поверхности — гарантируют соосность вала и подшипника, минимизируют биения.

Крепежные элементы (болты, установочные штифты) — обеспечивают жёсткую фиксацию узла на раме грохота.

Каналы для смазки — позволяют подавать смазочный материал к подшипнику без демонтажа узла.

Защитные крышки/уплотнения (опционально) — предотвращают попадание пыли и абразивных частиц в зону подшипника.

Основные параметры

Модель грохота: ГИС‑54.

Обозначение сборки: ГИС‑54 СБ.

Материал корпуса: чугун СЧ20 или сталь 45 (стандарт).

Масса: ~90–120 кг (зависит от исполнения).
