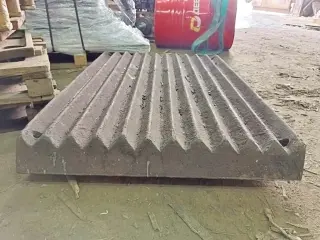

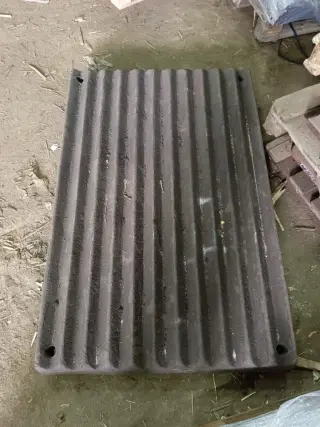

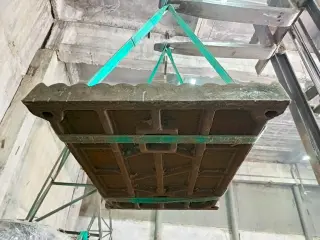

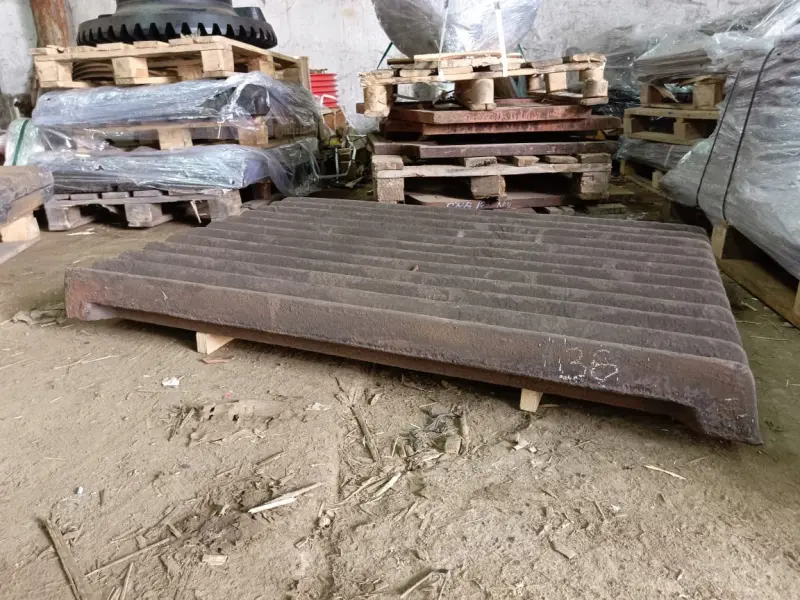

Плита дробящая подвижная СМ-16д 481620200100

Плита дробящая подвижная СМ‑16Д (арт. 481620200100): ключевой элемент дробильного узла

Плита дробящая подвижная с каталожным номером 481620200100 — важнейший рабочий компонент щековой дробилки СМ‑16Д, обеспечивающий процесс измельчения материала за счёт циклического сжатия между подвижной и неподвижной плитами. Деталь крепится к подвижной щеке дробилки и совершает возвратно‑поступательные движения в рабочей камере.

Основные характеристики

Каталожный номер: 481620200100.

Совместимая модель: щековая дробилка СМ‑16Д.

Материал: сталь 110Г13Л (сталь Гадфильда) — высокомарганцовистая износостойкая сталь.

Габаритные размеры: 1 350 × 915 × 140 мм (длина × ширина × высота).

Масса: 785 кг (допустимы незначительные отклонения в зависимости от производителя).

Шаг рифления: 75–80 мм (в зависимости от модификации).

Метод изготовления: литьё по холоднотвердеющим смесям (ХТС) с последующим контролем геометрии и механических свойств.

Функциональное назначение

Плита выполняет следующие ключевые задачи:

формирует рабочую камеру дробления совместно с неподвижной плитой;

осуществляет циклическое сжатие материала при движении подвижной щеки;

обеспечивает заданную фракцию готового продукта за счёт геометрии рифлёной поверхности;

воспринимает и распределяет динамические и ударные нагрузки от процесса дробления;

защищает критически важные узлы дробилки от перегрузок и преждевременного износа;

участвует в регулировке производительности дробилки за счёт изменения амплитуды движения.

Конструктивные особенности

Литая конструкция гарантирует точное соответствие оригинальным чертежам и допускам завода‑изготовителя.

Оптимизированное рифление (шаг 75–80 мм) обеспечивает эффективное дробление и предотвращает заклинивание материала.

Усиленные зоны крепления повышают надёжность фиксации на подвижной щеке дробилки.

Скруглённые кромки и переходы уменьшают концентрацию напряжений в критических зонах.

Отсутствие механической обработки снижает риск возникновения внутренних напряжений и микротрещин.

Специальные литейные уклоны облегчают демонтаж изношенной детали.

Преимущества материала (сталь 110Г13Л)

Эффект самоупрочнения: поверхностный слой становится твёрже при пластической деформации, увеличивая срок службы.

Высокая ударная вязкость: выдерживает интенсивные динамические нагрузки без разрушения.

Износостойкость: устойчива к абразивному износу при переработке твёрдых пород.

Долговечность: обеспечивает продолжительный межремонтный период даже в тяжёлых условиях эксплуатации.

Коррозионная стойкость: сохраняет свойства при работе во влажных средах.

Термостойкость: сохраняет прочностные характеристики при рабочих температурах.
