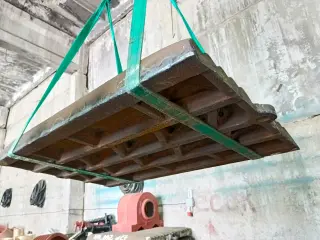

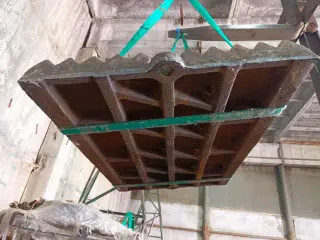

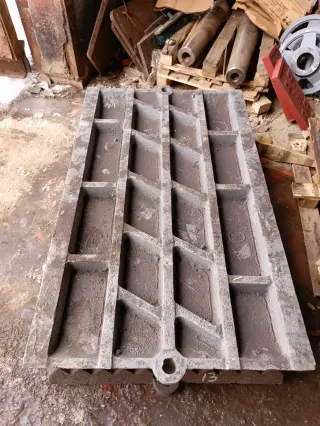

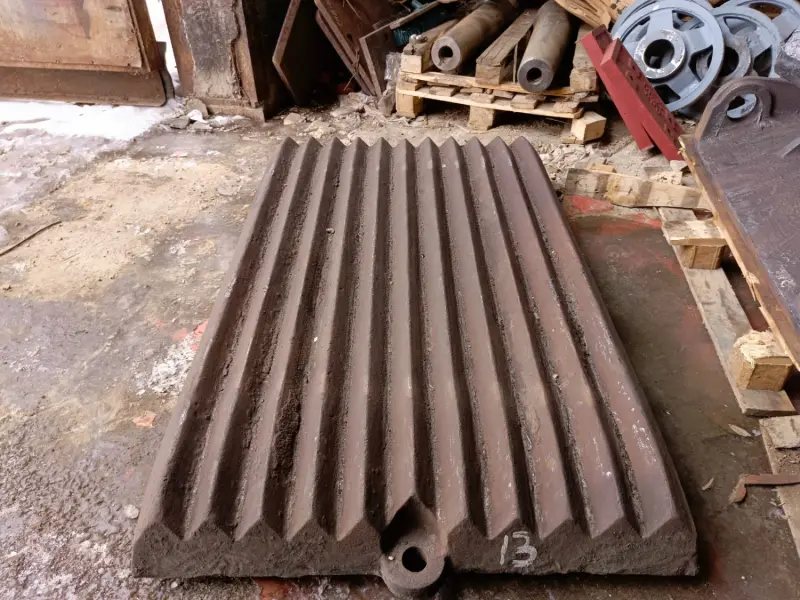

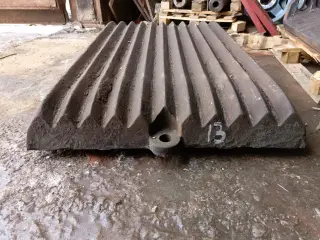

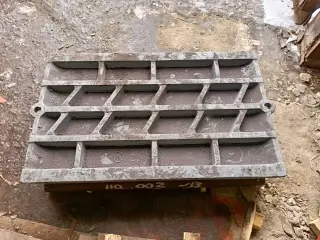

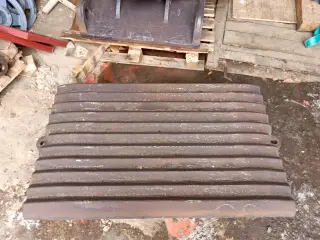

Плита дробящая неподвижная СМД-110 484500000200

Плита дробящая неподвижная СМД‑110 (арт. 484500000200): надёжный элемент дробильного узла

Плита дробящая неподвижная с каталожным номером 484500000200 — ключевой компонент щековой дробилки СМД‑110, обеспечивающий формирование рабочей камеры и эффективное дробление материала. Деталь монтируется на станину дробилки и работает в паре с подвижной плитой.

Основные характеристики

Каталожный номер: 484500000200.

Совместимая модель: щековая дробилка СМД‑110.

Материал: сталь 110Г13Л (сталь Гадфильда) — высокомарганцовистая износостойкая сталь.

Габаритные размеры: 1 320 × 1 060 × 100 мм (длина × ширина × высота).

Масса: 685 кг (допустимы незначительные отклонения в зависимости от производителя).

Шаг рифления: 70 мм.

Метод изготовления: литьё по техническим условиям завода‑изготовителя.

Функциональное назначение

Плита выполняет следующие задачи:

формирует рабочую камеру дробления совместно с подвижной плитой;

воспринимает и распределяет динамические нагрузки при сжатии и разрушении материала;

обеспечивает заданную фракцию выходного продукта за счёт геометрии рифлёной поверхности;

защищает внутренние узлы дробилки от повреждений и преждевременного износа;

участвует в регулировке ширины выходной щели, влияя на степень измельчения материала.

Конструктивные особенности

Литая конструкция гарантирует точное соответствие оригинальным чертежам и допускам.

Отсутствие механической обработки снижает риск возникновения внутренних напряжений.

Оптимизированная форма поверхности с рифлением 70 мм обеспечивает эффективное дробление и предотвращает заклинивание материала.

Усиленные кромки повышают стойкость к ударным нагрузкам.

Преимущества материала (сталь 110Г13Л)

Самоупрочнение: поверхностный слой становится твёрже при пластической деформации, увеличивая срок службы.

Высокая ударная вязкость: выдерживает интенсивные динамические нагрузки без разрушения.

Износостойкость: устойчива к абразивному износу при переработке твёрдых пород.

Долговечность: обеспечивает продолжительный межремонтный период даже в тяжёлых условиях эксплуатации.

Область применения

Плита используется в:

горнодобывающей промышленности (дробление руд и горных пород средней и высокой твёрдости);

производстве строительных материалов (щебень, гравий, песок);

переработке вторичного сырья (бетон, кирпич, асфальт);

карьерах и на обогатительных фабриках.

Требования к эксплуатации

Для максимальной долговечности изделия рекомендуется:

Регулярный осмотр на наличие:

трещин и сколов;

неравномерного износа;

деформаций рабочей поверхности.

Соблюдение регламента ТО дробилки согласно руководству по эксплуатации.

Своевременная замена при:

износе более 20 % от первоначальной толщины;

появлении сквозных трещин;

нарушении геометрии рифления;

ослаблении креплений.
