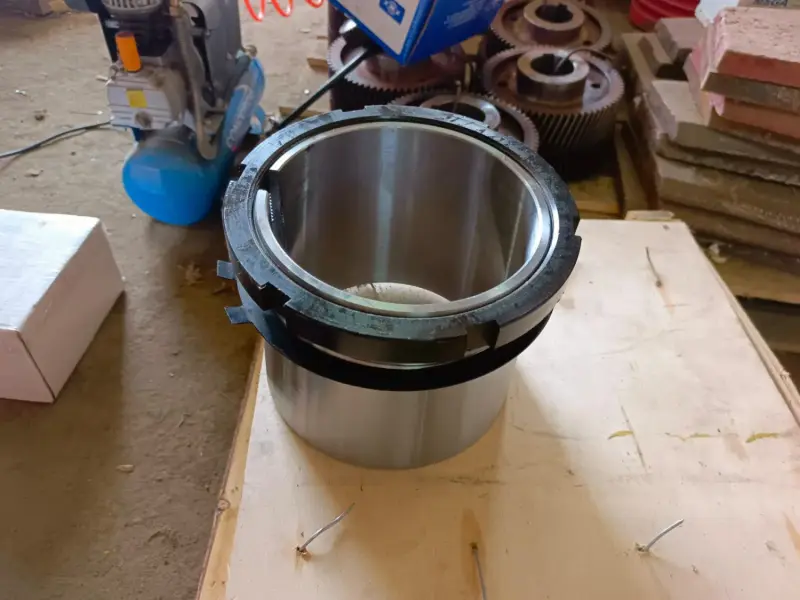

Втулка подшипника 3636 Щековой дробилки СМД-108 СМД-109 СМ-741

Втулка H 2340 — это закрепительная втулка, используемая для фиксации подшипников с коническим отверстием на цилиндрических валах. Она обеспечивает надёжное соединение, снижает износ и предотвращает проскальзывание. Применяется в промышленном оборудовании, редукторах, приводах и других механизмах, где требуется прочное соединение без осевого смещения.

Основные характеристики

Внутренний диаметр (d): 180 мм.

Наружный диаметр (D): в зависимости от производителя может варьироваться (например, 250 мм у MTM, 262 мм у SKF).

Ширина (B): 176 мм.

Резьба: М200x3.

Материал: сталь.

Вес: около 13,5–14,5 кг в зависимости от производителя.

Втулка подшипника H 2340 для щековых дробилок (СМД‑108, СМД‑109, СМ‑741)

Назначение

Закрепительная втулка H 2340 — элемент подшипникового узла, предназначенный для:

установки подшипника с коническим посадочным отверстием на цилиндрический вал;

надёжной фиксации подшипника в узле дробилки;

равномерного распределения нагрузок при работе оборудования;

защиты вала от износа в зоне контакта с подшипником.

Область применения

Используется в щековых дробилках:

СМД‑108;

СМД‑109;

СМ‑741.

Основные функции в составе дробилки

обеспечивает жёсткую посадку подшипника на вал;

компенсирует перекосы и вибрации при дроблении материала;

увеличивает срок службы подшипникового узла за счёт равномерного распределения нагрузки.

Технические характеристики

Внутренний диаметр (d): 180 мм;

Внешний диаметр (D): 250–262 мм (в зависимости от производителя);

Ширина (B): 176 мм;

Резьба: M200×3;

Материал: высококачественная конструкционная сталь (обычно сталь 45 или аналоги);

Масса: 13,5–13,9 кг (с учётом комплекта крепежа — гайки и шайбы);

Тип: закрепительная коническая втулка.
