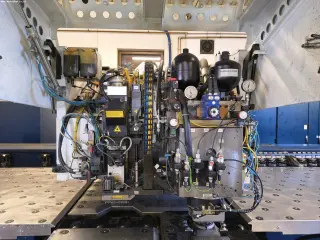

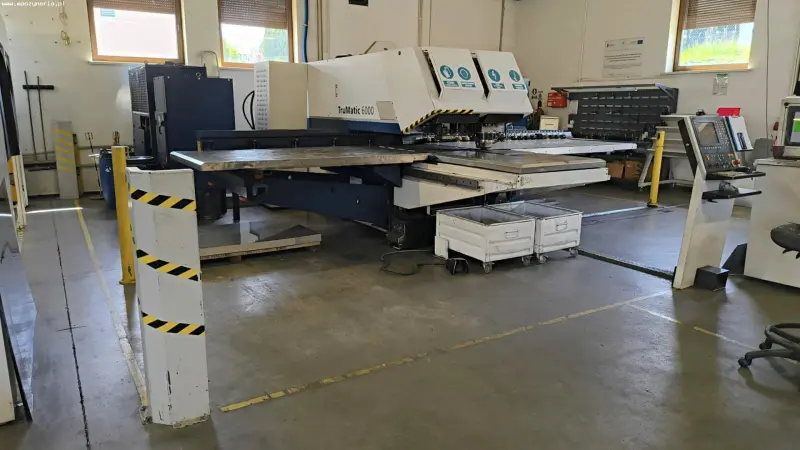

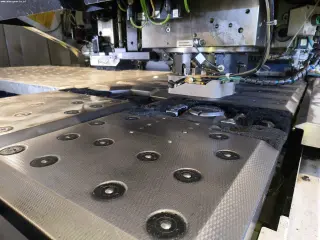

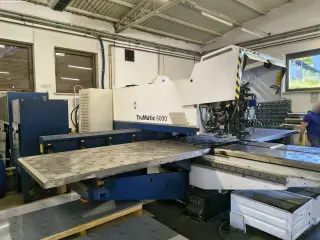

Комбинированный лазер-пресс TRUMPF TruMatic TC 6000 L-1300

Комбинированный лазер-пресс TRUMPF TruMatic TC 6000 L-1300 был построен в 2010 году в Германии компанией TRUMPF Werkzeugmaschinen GmbH+Co. KG.

Технические характеристики координатно-вырубной пресс TRUMPF TruMatic TC 6000 L-1300

Общие данные

1. диапазон обработки: пробивка, лазерная резка, нарезка резьбы, формовка
2. максимальное усилие пробивки: 22 т (220 кН)
3. максимальный вес заготовки: 200 кг
4. рабочая зона (пробивка и лазерная резка): 2585 x 1280 мм
5. рабочая зона (пробивка): 2585 x 1370 мм
6. скорость подачи по оси X/Y: 90/60 м/мин
7. скорость подачи при одновременной работе приводов по осям X и Y: 108 м/мин
8. количество ходов инструмента (пробивка): 900/мин
9. количество ходов инструмента (маркировка): 2800/мин
10. угол поворота инструмента: 360°
11. время замены инструмента: ок. 1,5-5 с
12. давление сжатого воздуха: 7-12 бар
13. расход сжатого воздуха: ок. 65 Нм3/ч
14. максимальная входная защита: 63 A
15. напряжение управления: 24 В
16. номинальный ток: 55 A
17. потребляемая мощность: 65 кВА
18. электропитание: 3x 400 В; 50 Гц
19. размеры (Д x Ш x В): 7800 x 7500 x 2400 мм
20. вес станка TruMatic 6000L: ок. 16700 кг

Пробивка и формовка

1. максимальный диаметр перфорации: 76,2 мм
2. максимальная толщина перфорации: 8 мм
3. максимальная высота формовки: 12 мм

Лазерная резка

1. максимальная толщина резки (конструкционная сталь): 8 мм
2. максимальная толщина резки (нержавеющая сталь): 4 мм
3. максимальная толщина резки (алюминий): 3 мм
4. мощность лазера: 100-2000 Вт
5. частота лазера: 100-10000 Гц

Нарезание резьбы

1. диапазон резьбы: M2.5-M8
2. скорость нарезания резьбы: 330 об/мин

Оборудование координатно-вырубной пресс TRUMPF

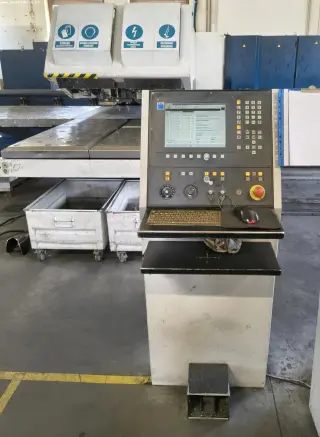

1. управление ЧПУ TRUMPF на базе SIEMENS SINUMERIK 840D
2. операционная система: WINDOWS
3. 18-позиционный линейный магазин инструментов
4. головка MultiTool (180 инструментов)
5. источник лазера: TRUMPF TruFlow 2000
6. гидравлическая пробивная головка
7. цифровые, не требующие обслуживания сервоприводы
8. прецизионные направляющие на цилиндрических роликовых подшипниках
9. световые завесы
10. система удаления отходов
11. система фильтрации
12. закрытая система охлаждения
13. диагностика машины
14. телесервис
15. возможность объединения в сеть и интеграции с производственными системами
