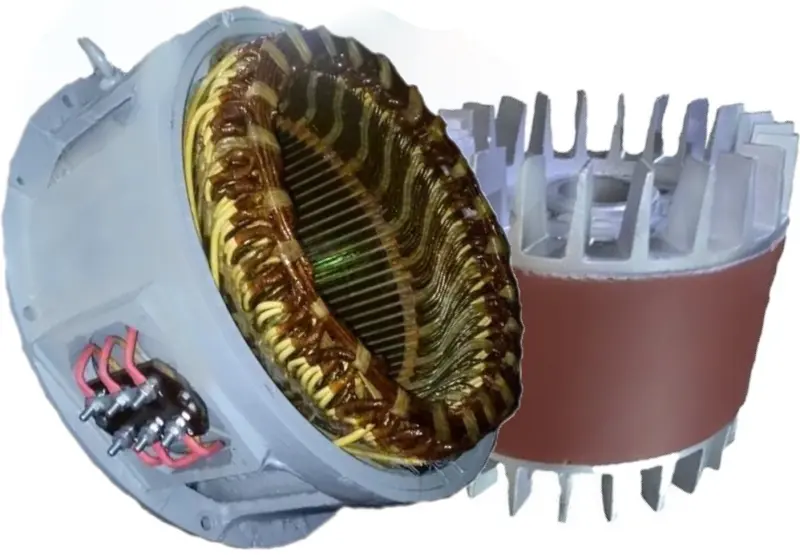

Электродвигатель АВ2-101-8У3

Асинхронный электродвигатель АВ2-101-8У3 трехфазный короткозамкнутый встроенный предназначен для привода стационарных оппозитных и угловых поршневых компрессоров, работают от сети переменного тока частотой 50 и 60 Гц и изготовляются для внутригосударственных и экспортных поставок в страны с умеренным и тропическим климатом. Управляется через силовую панель для односкоростных электродвигателей.

Электродвигатель АВ2-101-8У3 состоит из ротора и статора, разделённые воздушным зазором. Активными элементами двигателя являются обмотки и магнитопровод; все остальные — конструктивные, обеспечивающие необходимую жесткость, прочность, возможность вращения, охлаждение и т. п. Обмотка статора электродвигателя является трехфазной (в общем случае — многофазной), проводники которой равномерно распределены по окружности статора и пофазно уложены в пазы с угловым расстоянием 120°. Фазы обмотки статора соединяются по стандартным схемам «звезда» или «треугольник» и подключают к сети трёхфазного тока. Магнитопровод статора набран из пластин электротехнической стали для минимизации магнитных потерь.

Структура условного обозначения АВ2-101-8У3

АВХ-ХМ-ХХ3:

АВ - асинхронный встроенный;

Х - обозначение серии (2);

Х - габарит, мм (101 - десятый габарит, первая длина);

Х - число полюсов (8; 10);

Условия эксплуатации электродвигателя АВ2-101-8У3

Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89 для климатического исполнения У3, Т3.

Группа механического исполнения М1 по ГОСТ 17516.1-90.

Среда, не содержащая химически агрессивных смесей, вредно действующих на изоляцию, покрытия и конструктивные детали двигателя.

Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 21130-75.

Двигатели соответствуют ТУ 16-510.698-78.

По требованию заказчика электродвигатель может изготовляться на напряжения 415, 660 В при частоте тока 50 и 60 Гц.
